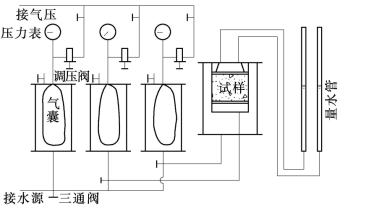

图3-50　塑性混凝土渗透试验装置简图

于玉贞和濮家骝教授在分析了国内外多种测定混凝土的透水性仪器的优缺点的基础上，研制成功如图3-50和图3-51所示的塑性混凝土渗透试验装置。该试验设备由以下几部分组成：塑性混凝土渗透仪（图3-50）、补偿式气压水压转换装置、控制加压面板、测量设备和压力水源等。

试验所用试件尺寸为φ150mm×120mm的圆柱体。试验前，试样上下表面打毛，并在清水中浸泡几日或用饱和罐进行饱和。

本塑性混凝土渗透试验系统如下：

（1）试样具有简单明确的应力状态、渗流条件和确定的渗透面，能直接观察自由渗水面的渗水情况，并精确地测出渗水量。因而能准确地计算出渗透比降和渗透系数。

（2）成功地解决了绕渗问题。在试样和乳胶膜之间均匀地涂上一层密封胶，施加外压后，乳胶膜与试样贴紧，同时将密封胶压入试样侧面的划痕或凹陷中，堵住各种可能的侧面渗流通道，有效地阻止了水流的绕渗。(www.daowen.com)

（3）该仪器能较快地测出塑性混凝土的渗透系数。以前测定混凝土的渗透特性均须让水从试样一端渗到另一端，一般需数天时间，而本试验方法，从加内压起至稳定渗流状态所需时间一般为数十分钟至数小时。

（4）试样装拆方便，能完整无损地保留试样，以便与未进行渗透试验的试样作强度对比试验。

（5）使用了皮囊式气压水压转换器。用橡胶囊把气水分开，既避免了气体溶解于水中，又可防止水倒流进入调压阀使其失效。

（6）本仪器可用于测定不同侧压下塑性混凝土的渗透系数和破坏比降，以及确定各种影响因素。此外，还可测定塑性混凝土的耐久性。该仪器稍加改装即可进行塑性混凝土的抗冲刷试验。除塑性混凝土外，该系统还可做普通混凝土和自凝灰浆等材料的上述几种试验。

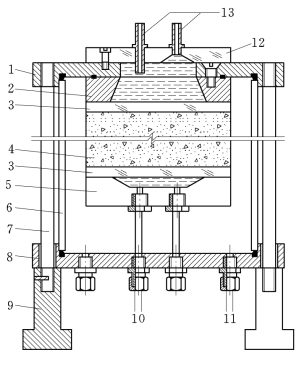

图3-51　塑性混凝土渗透仪结构图

1—下底盘；2—底座；3—透水板；4—试样；5—顶帽；6—有机玻璃筒；7—螺杆；8—上底盘；9—把手；10—接内压；11—接外压；12—窗口盖板；13—接量管
