根据国标GB/T 18430.2—2016以及GB/T 25127.2—2010，结合实际工程使用情况，确定性能对比测试工况见表7.8。

表7.8　性能对比试验工况

1.名义制热工况

在名义制热工况下的测试结果见表7.9。在采用表7.7所列的三种压缩机的热泵系统的额定制热量相当（14kW）情况下，制热COP大小顺序为：双级压缩变容积比热泵系统、普通双级压缩热泵系统和单级压缩热泵系统。其中，双级压缩变容积比热泵系统的制热COP相对于普通双级压缩热泵系统高4.4%，相对于单级压缩热泵系统高8.1%。

表7.9　名义工况出口水温为45℃时性能试验数据

2.低温工况Ⅰ（出口水温45℃）

在出口水温45℃低温工况下，表7.7所列的三种不同压缩机的热泵系统在不同室外环境温度下的性能试验数据见表7.10。

在表7.10中，在不同的室外环境温度下，对双级压缩变容积比热泵系统进行了两组测试，其中，一组数据为与普通双级压缩热泵系统制热COP相当时的制热量，另一组数据是与普通双级压缩热泵系统制热量相当时的制热COP。

表7.10　出口水温为45℃时不同低温工况下性能试验数据

双级压缩变容积比热泵系统与普通双级压缩热泵系统相比，在制热COP相当时，制热量的提升幅度为18.8%～28.7%，如图7.9所示；在制热量相当时，制热COP的提升幅度最高可达到13.0%，如图7.10所示。

图7.9　不同随室外环境温度下COP相当时制热量对比(www.daowen.com)

图7.10　不同室外环境温度下制热量相当时COP对比

从表7.10中计算可得出，双级压缩变容积比热泵系统与单级压缩热泵系统相比，在室外温度-15℃工况下，制热量提升110.3%的同时，制热COP提升35.9%；在室外温度-20℃工况下，制热量提升101.8%的同时，制热COP提升30.3%。

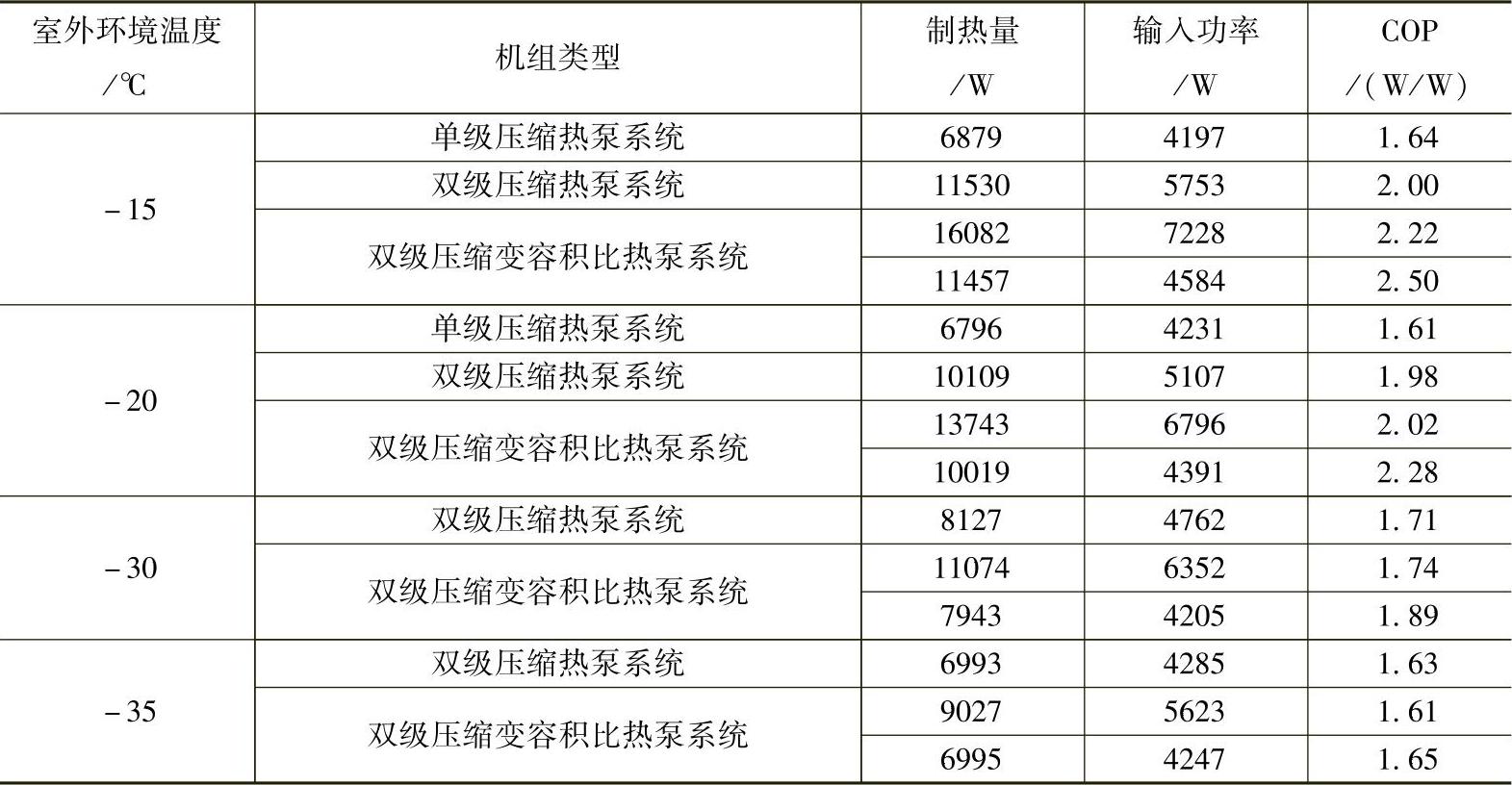

表7.11　出口水温35℃时不同低温工况下性能试验数据

3.低温工况Ⅱ（出口水温35℃）

在出口水温35℃时的低温工况下，分别测试了采用表7.7所列的三种不同压缩机的热泵系统在不同室外环境温度下的低温制热性能，具体数据见表7.11。

从表7.11可以看出，双级压缩变容积比热泵系统与普通双级压缩热泵系统相比，在制热COP相当时，室外环境温度-15～-35℃范围内，制热量提升29.1%～39.5%，制热量变化趋势如图7.11所示。在制热量相当时，制热COP则提升1.2%～25.0%，制热COP变化趋势如图7.12所示。

从表7.11中计算可得出，双级压缩变容积比热泵系统与单级压缩热泵系统相比，在室外环境温度-15℃工况下，制热量提升133.8%的同时，制热COP提升52.4%；-20℃工况下制热量提升102.2%的同时，制热COP提升41.6%。

图7.11　不同室外环境温度下COP相当时制热量对比

图7.12　不同室外环境温度下制热量相当时COP对比
