机组循环系统方案设计

在双级压缩低温空气源热泵(冷水)机组中,制冷剂流程较短,系统循环方式一般选用双级压缩二级节流中间不完全冷却循环。

采用双级压缩变容积比压缩机的低温空气源热泵(冷水)机组的循环系统图如图7.3所示,图7.3中虚线框内为三缸双级压缩变容积比滚动转子式制冷压缩机(简称“双级压缩变容积比压缩机”)。

热泵循环系统主要由压缩机1、油气分离器3、四通换向阀4、水-制冷剂换热器14、节流装置6和8、闪发器7、室外换热器5等组成。

在热泵制热循环时,来自室外换热器的低温低压制冷剂气体在压缩机中分两级被压缩成高温高压的气体,进入水-制冷剂换热器中与水进行换热,加热后的水通过水循环系统送至末端进行供热,同时换热后的制冷剂经过一级电子膨胀阀节流,进入闪发器闪发,闪发的气体进入压缩机的中间腔与低压级气缸的排气混合,由高压级气缸吸入。闪发器中的液态制冷剂进入室外换热器吸取空气中的热量蒸发为气态,由压缩机低压级气缸吸入。

在图7.3所示的循环系统中,电磁二通阀10的一端接压缩机的吸气管,电磁二通阀11的一端接压缩机的排气管,电磁二通阀10和11的另一端接变容气缸的切换机构,通过控制电磁二通阀10和11的通断实现变容气缸工作模式的切换。当电磁二通阀10关闭,11开启时,压缩机为三缸工作模式运行;反过来,则压缩机为两缸工作模式运行。(www.daowen.com)

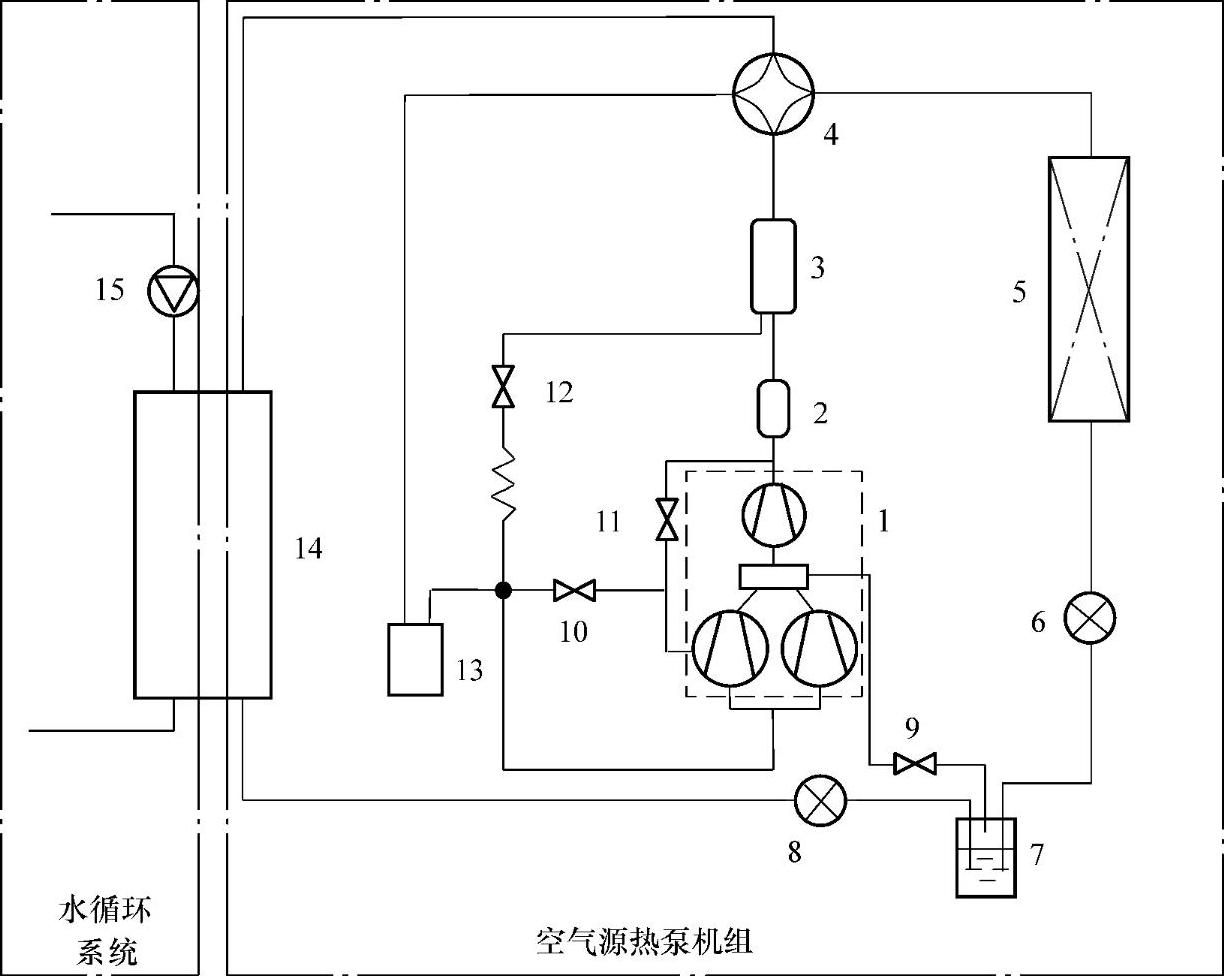

图7.3 空气源热泵(冷水)机组循环系统示意图

1—压缩机 2—消声器 3—油气分离器 4—四通换向阀 5—室外换热器 6—节流装置 7—闪发器 8—节流装置 9—补气电磁二通阀 10、11—电磁二通阀 12—回油电磁二通阀 13—气液分离器 14—水-制冷剂换热器 15—水泵
