空气源热泵（冷水）机组为空气-水热泵，它的室外侧载热介质为空气，室内侧载热介质为水，经过换热后的水被输送至室内末端，与室内环境进行换热。因此，空气源热泵供热（水）系统由空气源热泵（冷水）机组（制冷剂循环系统）和水循环系统两部分组成，如图7.1所示。

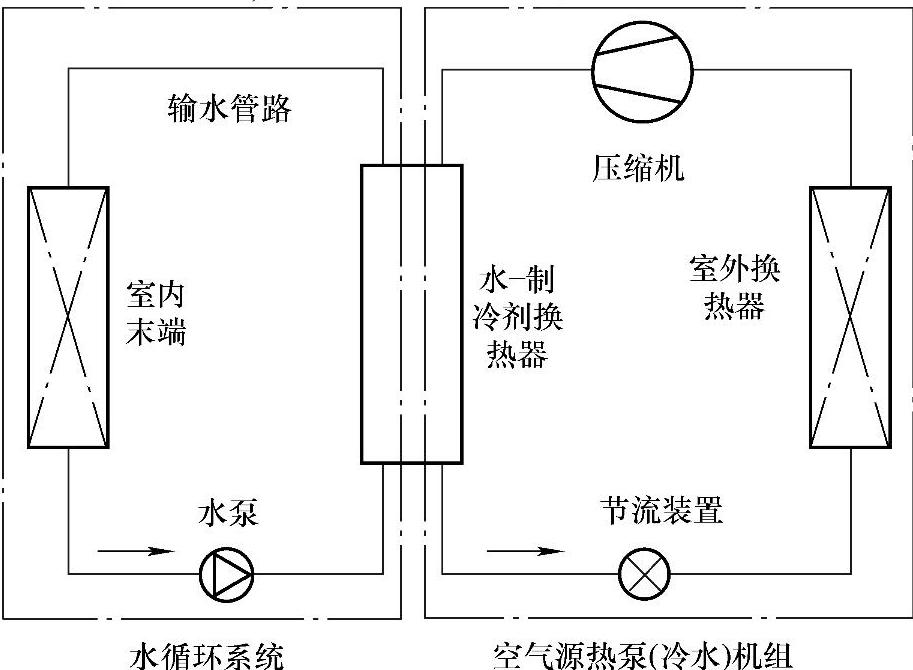

图7.1　空气源热泵供热（水）系统原理图

空气源热泵（冷水）机组主要由压缩机、室外换热器（空气-制冷剂换热器）、水-制冷剂换热器、节流装置、制冷剂管路等组成。

水循环系统主要由水-制冷剂换热器、水泵、室内末端、输水管路、分水阀及相关配件组成。

空气源热泵供热（水）系统工作时，水在空气源热泵（冷水）机组的水-制冷剂换热器中被制冷剂加热（或冷却），通过水泵、输水管路被送至末端并向室内环境供热（或供冷）。(www.daowen.com)

空气源热泵（冷水）机组从结构形式上可以分为整体式和分体式两种类型。

在整体式机组中，制冷剂循环系统的全部零部件和水循环系统的部分零部件被安装在一个机体中，机组安装在室外，通过输水管路与末端相连，由水泵将换热后的热（或冷）水输送至室内，通过末端与空气进行换热，将热量（或冷量）输入室内。

在分体式机组中，制冷剂循环系统和水循环系统的部分零部件分别被安装在两个机体内，制冷剂循环系统机体安装在室外，水循环系统机体安装在室内。其中，水-制冷剂换热器布置在水循环系统的机体中，工作时，制冷剂通过连接管路被输送至水-制冷剂换热器中与水进行换热，经过换热后的水被泵送至末端。

采用分体式结构时，由于水循环系统所有零部件均放置在室内，停机时只要室内温度保持在零度以上，就可有效降低水-制冷剂换热器和输水管路等冻裂的风险。而整体结构机型在室外温度低于零度时，需采取一定措施防止水-制冷剂换热器以及输水管路冻裂的问题。
