多联机组制热运行时,室外换热器表面结霜将导致机组制热量的衰减,影响机组的制热性能和系统的稳定性。延缓结霜、精确判断结霜程度和快速除霜是解决空气源热泵机组结霜除霜问题的有效途径。
多联机组的高压传感器和低压传感器可精确检测系统的高、低压值,而布置在换热器上的温度传感器可检测机组蒸发器和冷凝器的进口、出口温度,由这些实测数据计算出机组蒸发器的过热度和冷凝器的过冷度,同时联合室外机的主路电子膨胀阀和室内机的电子膨胀阀对机组蒸发器的过热度、冷凝器的过冷度和系统低压进行有效调节,便可最大程度上延缓机组的结霜速度。
电子膨胀阀的控制采用实时控制,其控制特点是能够使系统在快速响应的同时有效提高控制准确度。电子膨胀阀开度计算公式为
式中 ΔPS(n)——电子膨胀阀开度调节变化量;
n——采样次数;
Kp——比例系数;
KI——积分系数。
其中
Δe=e(n)-e(n-1) (6.11)(www.daowen.com)
e=Δtsh-Δtsh,0 (6.12)
式中 e——实际过热度和目标过热度的差值,单位为℃;
Δtsh——实际吸气过热度,单位为℃;
Δtsh,0——目标吸气过热度,单位为℃。
在电子膨胀阀调节过程中,每隔1s读取一次过热度偏差e,每隔20s计算一次开度变化量,据此对多联机组的过热度进行实时有效的调节,以保证多联机组的过热度在最佳范围内。

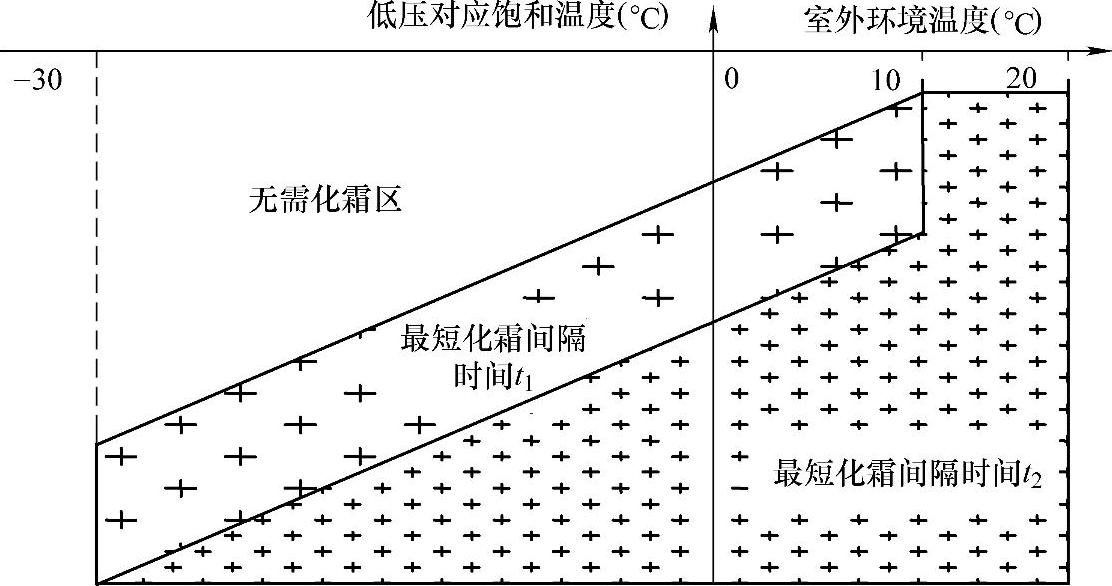

图6.35所示为除霜判断控制示意图。通过对检测到的系统吸气压力和室外环境温度进行联合分析可准确判断机组的结霜程度,从而精确计算机组进入除霜的时间,有效避免无霜除霜情况的发生。
此外,模块化多联机组还可以采用室外机轮换的连续除霜方法,即一台室外机组先进入除霜运行模式,其他室外机组则正常制热运行,进入除霜运行的机组除了获得自身压缩机运行的热量之外,还可以从其他正常制热运行的机组中获得额外的热量以用于加速除霜,后续需要进行除霜的机组可按此控制逻辑依次轮换进入除霜模式。采用这种除霜方法可以在有效完成所有模块机组除霜的同时,减小除霜期间室内温度波动。
图6.35 除霜判断控制示意图
