【摘要】:与普通多联机相类似,当室内机负荷需求很小时,模块化多联机开启1个单元模块;随着室内机负荷的增加,按照节能控制策略以及负荷需求逐步增加单元模块的开启数量。图6.29所示为模块化多联机负荷切换控制图。图6.29中负荷需求曲线Q与折线形成A、B、C、D四个区域,每个区域对应的开启单元模块数量不同,为了避免模块化机组的频繁起停,由B区域进入C区域的负荷需求大于由B区域退出到C区域时的负荷需求。
与普通多联机相类似,当室内机负荷需求很小时,模块化多联机开启1个单元模块;随着室内机负荷的增加,按照节能控制策略以及负荷需求逐步增加单元模块的开启数量。
为防止室内机负荷波动引起机组的频繁起停,需要在模块化多联机系统中设置一段维持起停状态控制区间,当模块化多联机系统负荷需求进入这一区间时,系统维持原有的起停状态,仅调整运行单元模块的压缩机运行频率,以满足负荷需求。

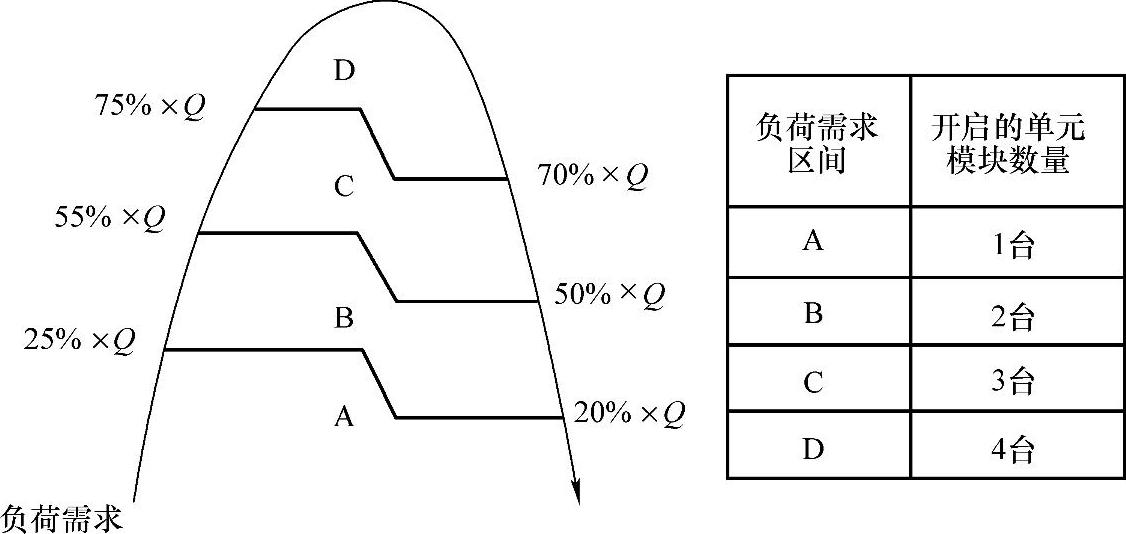

图6.29所示为模块化多联机负荷切换控制图。图6.29中负荷需求曲线Q与折线形成A、B、C、D四个区域,每个区域对应的开启单元模块数量不同,为了避免模块化机组的频繁起停,由B区域进入C区域的负荷需求大于由B区域退出到C区域时的负荷需求。

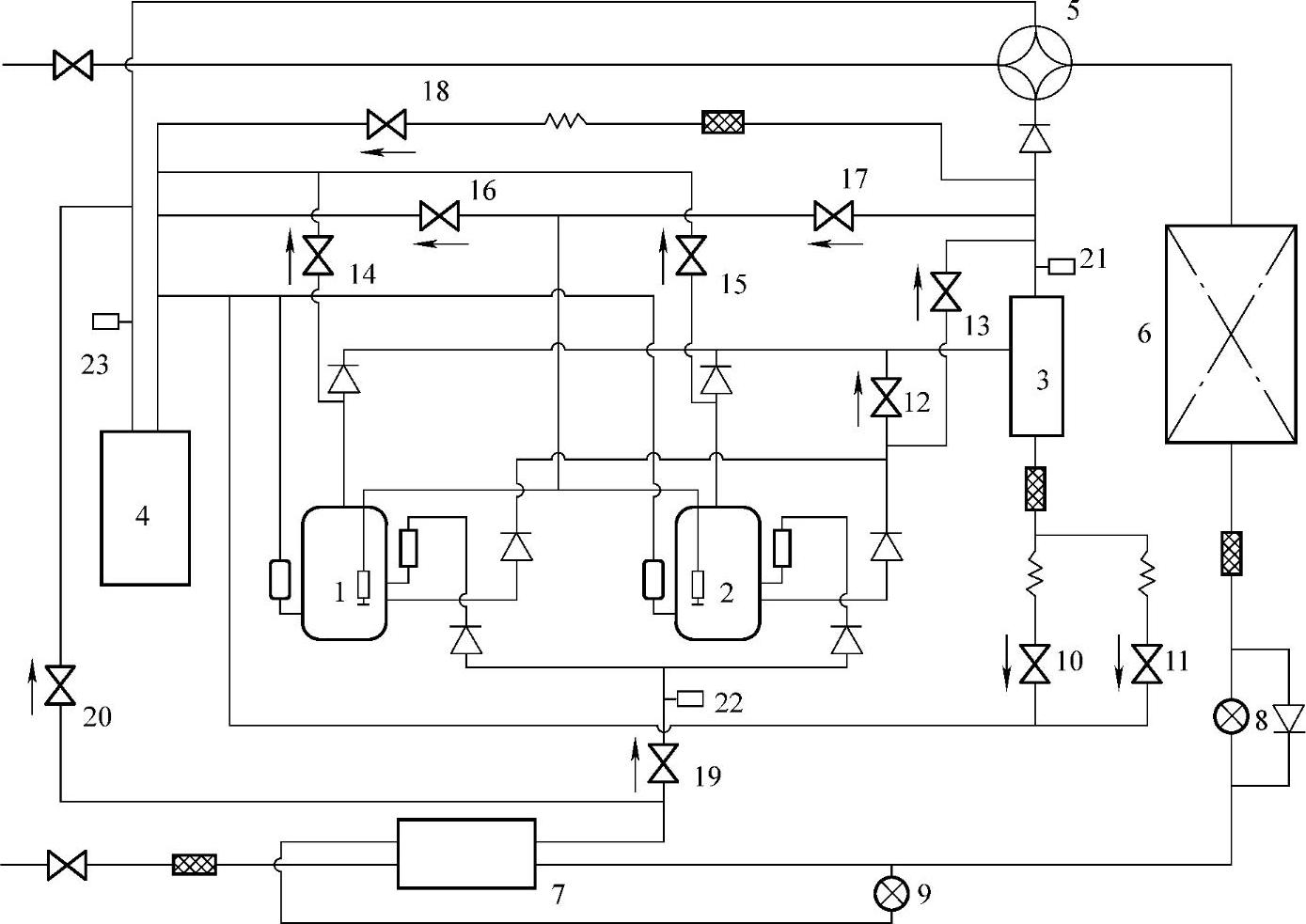

图6.28 模块化多联机单元模块的系统图(www.daowen.com)
1—压缩机1 2—压缩机2 3—油气分离器 4—气液分离器 5—四通换向阀 6—室外换热器 7—板式换热器 8—主路电子膨胀阀 9—支路电子膨胀阀 10—回油电磁二通阀1 11—回油电磁二通阀2 12—均油电磁二通阀 13—模块均油二通阀 14—均压电磁二通阀1 15—均压电磁二通阀2 16—切换低压电磁二通阀 17—切换高压电磁二通阀 18—模块间气旁通电磁二通阀 19—中间补气电磁二通阀 20—过冷电磁二通阀 21—排气压力传感器 22—中间补气压力传感器 23—吸气压力传感器
图6.29 模块化多联机组容量控制图
