由于侧出风低温空气源多联式热泵机组的室内、外机连接管路一般不长，所以与分体式热泵型房间空调器一样，也采用双级压缩二次节流中间不完全冷却循环方式。

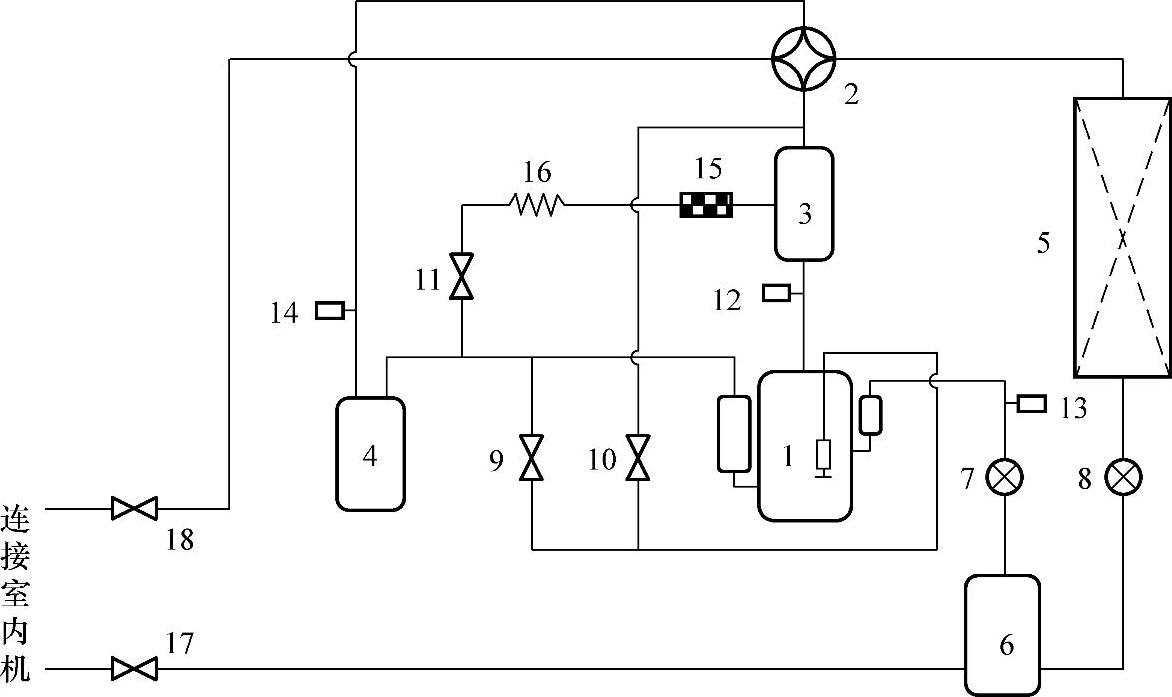

图6.13所示为采用双级压缩变容积比压缩机的侧出风低温空气源多联式热泵机组室外机的循环系统图。从图6.13中可以看出，在压缩机1的排气管上设置油气分离器3，压缩机排出的制冷剂气体先进入油气分离器，油气分离后，气态制冷剂通过四通换向阀2进入冷凝器，分离出来的润滑油通过过滤器15、回油毛细管16和回油电磁二通阀11返回压缩机；冷凝器冷凝后的制冷剂经过一级节流电子膨胀阀在闪发器6内闪发，闪发后的气态制冷剂通过中间补气电子膨胀阀7进入压缩机的中间腔与低压级气缸的排气混合，中间补气状态由电子膨胀阀7控制，液态制冷剂经过二级节流电子膨胀阀节流后进入蒸发器；蒸发器蒸发后的制冷剂在气液分离器4中气液分离后进入压缩机自带的气液分离器，然后由压缩机低压级气缸吸入。

图6.13　侧出风低温空气源多联式热泵机组室外机系统图(www.daowen.com)

1—压缩机　2—四通换向阀　3—油气分离器　4—气液分离器　5—室外换热器　6—闪发器 7—中间补气电子膨胀阀　8—二级电子膨胀阀　9、10—电磁二通阀　11—回路电磁二通阀 12—排气压力传感器　13—中间补气压力传感器　14—吸气压力传感器　15—回油过滤器 16—回油毛细管　17、18—室内外机连接截止阀

在该系统中，采用压力传感器12、13和14分别检测系统的排气压力、中间压力和吸气压力。
