在分体式热泵型房间空调器中，制冷剂在管路中循环流动的距离较短，从系统的性能及经济性考虑，双级压缩系统一般采用二级节流中间不完全冷却循环方式。

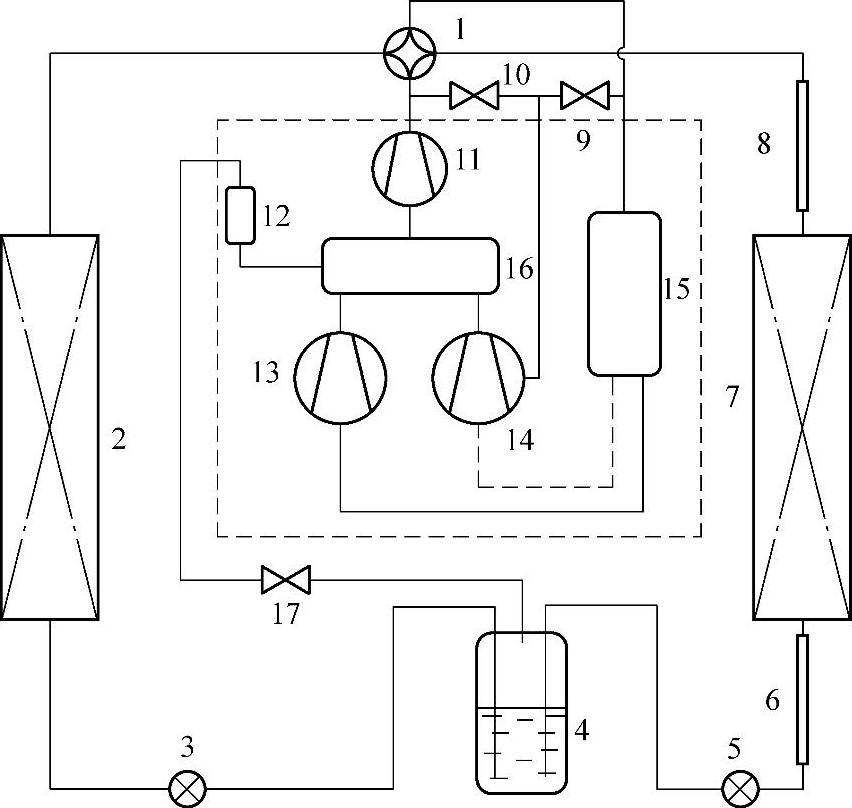

图6.1　分体式低温空气源热泵型房间空调器循环系统原理图(www.daowen.com)

1—四通换向阀　2—室外换热器　3—一级节流装置　4—闪发器　5—二级节流装置　6、8—室内外机连接管 7—室内换热器　9—电磁二通阀　10—电磁二通阀　11—压缩机高压级气缸　12—中间补气缓冲器 13—压缩机低压级定容气缸　14—压缩机低压级变容气缸　15—气液分离器　16—压缩机中间腔　17—电磁二通阀

图6.1所示为采用三缸双级压缩变容积比滚动转子式制冷压缩机（简称“双级压缩变容积比压缩机”）的分体式空气源热泵型房间空调器循环系统原理图，其中，虚线框内为双级压缩变容积比压缩机。在图6.1中，电磁二通阀9和10的一端分别与吸气管和排气管相连，另一端共同与压缩机变容气缸的变容切换控制机相连通，通过控制电磁二通阀9和10的通断实现压缩机变容气缸14的工作切换。当电磁二通阀10开启，电磁二通阀9关闭时，压缩机为三缸工作模式运行；反过来则为两缸工作模式运行。电磁二通阀17与闪发器4和压缩机中间补气缓冲器12相连通，为中间补气控制阀，开启时为中间补气，关闭时停止中间补气。
