电子膨胀阀流量关系式大全

电子膨胀阀通用流量关系式为


式中 M——制冷剂质量流量,单位为kg/s;

A——电子膨胀阀流通面积,单位为m2

ρ——入口制冷剂密度,单位为kg/m3

Δp——节流压差,单位为Pa;

CD——流量系数。

对于制冷剂的流量系数CD,目前没有预测精度较高的经验关联式,这里选用带试验修正系数的Wile经验关联式:


式中 ν——出口两相制冷剂比容,m3/kg;

kc——试验修正系数,对于R-22、R-410A和R-32,kc=1.1~1.2。

电子膨胀阀流通面积可以通过阀体结构参数计算得到,对于图5.1所示的一种理想的圆锥形阀头的电子膨胀阀流通面积表达式如下:


式中 A——电子膨胀阀通流面积,单位为mm2;(www.daowen.com)

h——电子膨胀阀阀头升程,单位为mm;

α——电子膨胀阀阀头锥角(母线夹角),单位为rad;

D——电子膨胀阀阀座芯内孔直径,单位为mm。

电子膨胀阀阀头升程(阀闭至阀开时的轴向位移)的表达式为

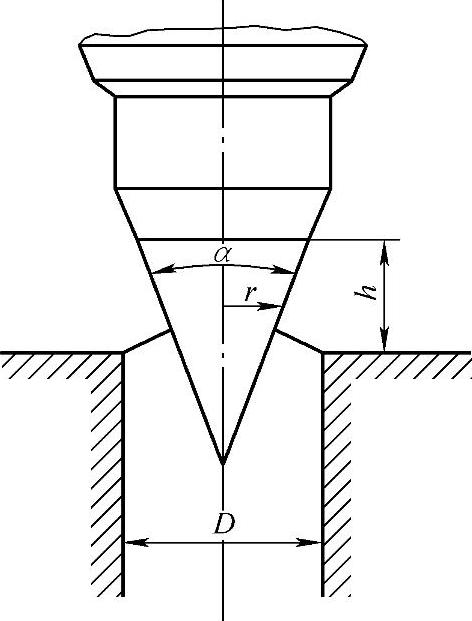

图5.1 圆锥形阀头电子膨胀阀流道示意图

式中 H——电子膨胀阀阀头最大升程,单位为mm;

n——脉冲数;

n0——电子膨胀阀阀闭脉冲数;

N——电子膨胀阀全开脉冲数。

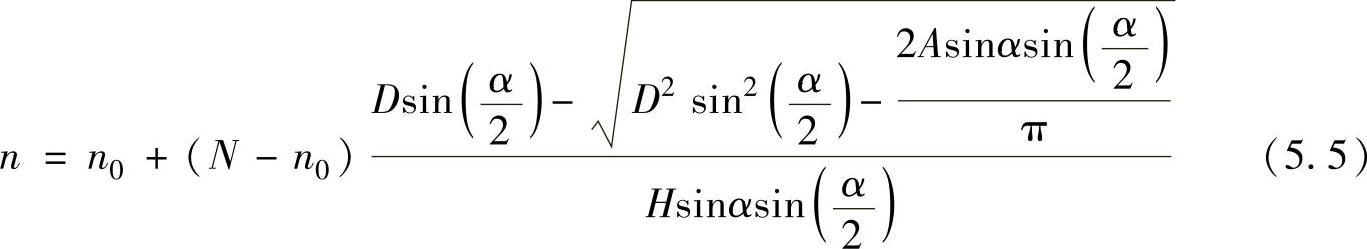

当电子膨胀阀流通面积A已知时,由式(5.3)和式(5.4)可得对应电子膨胀阀脉冲数的表达式,即
