压缩机工作时，在驱动电机的带动下偏心轮轴绕气缸中心旋转，随着偏心轮轴绕气缸中心在气缸中连续转动，吸气腔、压缩腔的容积不断周期性变化，容积内的气体压力随基元容积的大小而改变，从而完成压缩机的吸气、压缩、排气及余隙膨胀等四个工作过程。

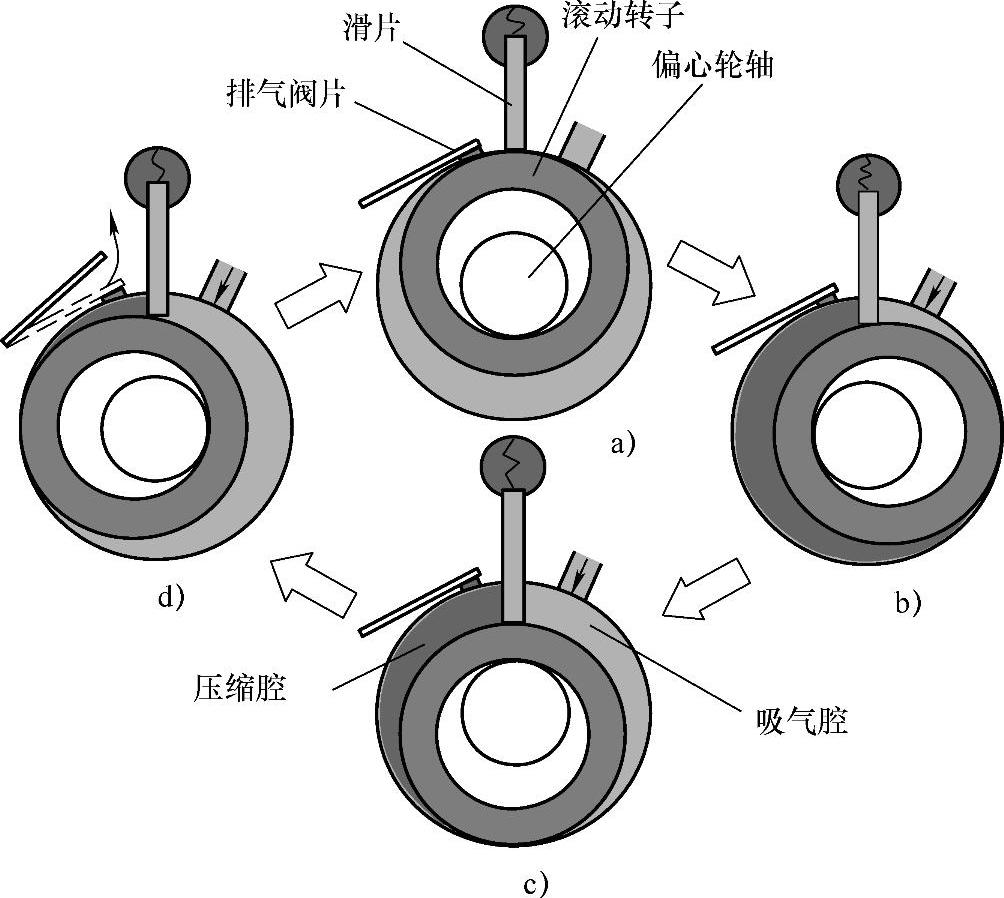

压缩机的工作过程如图3.3所示。在图3.3a中，滚动转子的转角为0°，此时，滚动转子中心和气缸中心的连线与滑片的中线处于同一直线上，气缸的基元容积中充满低压制冷剂气体；在图3.3b中，气缸的基元容积被滑片分隔成两个部分，滑片的一侧处于吸气过程，滑片的另一侧处于压缩过程；在图3.3c中，气缸的一个基元容积继续吸气，另一基元容积内的制冷剂气体压力达到气缸外的压力，开始进入排气过程；在图3.3d中，气缸的一个基元容积仍然继续吸气，另一个基元容积处于排气过程，并随着滚动转子的转动逐渐接近排气结束，进入余隙膨胀过程。

图3.3　压缩机的工作过程

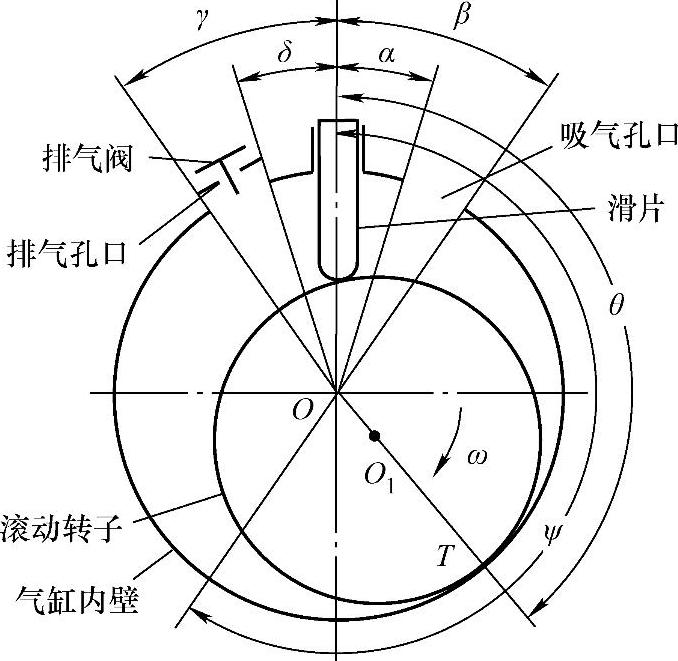

接下来，用图3.4所示的气缸特征角来说明压缩机的工作过程。在图3.4中，O点为偏心轮轴的转动中心（即气缸中心），O₁点为滚动转子的自转中心，OO₁的连线表示滚动转子转角θ的位置。当滚动转子处于最上端位置，即θ=0°时，滚动转子与气缸的切点T位于气缸内壁的顶点。在图3.4中，α为吸气孔口后边缘角，β为吸气孔口前边缘角，γ为排气孔口后边缘角，δ为排气孔口前边缘角，ψ为排气开始角。

图3.4　滚动转子式制冷压缩机气缸的特征角

（1）滚动转子从θ=0°开始按顺时针方向旋转，转角θ转至吸气孔口后边缘角α之前，基元容积由0开始不断扩大而不与任何孔口相通，它构成吸气封闭容积。封闭容积内的制冷剂气体主要来源于泄漏，随着封闭容积内的气体膨胀，其压力低于吸气腔压力p_s。α的大小影响吸气开始前吸气腔中的气体膨胀，α越大容积内气体压力越低。

（2）当转角θ等于吸气孔口后边缘角α时，基元容积与吸气孔口相连通，容积内的制冷剂气体压力恢复为压缩机的吸气压力p_s。

（3）转角θ从吸气孔口后边缘角α到2π为吸气过程，从θ=α时开始吸气，到θ=2π时结束吸气过程。当转角θ等于2π时基元容积最大。(www.daowen.com)

（4）当滚动转子开始第二圈运转，转角在2π<θ<2π+β范围内时，原来充满吸入制冷剂气体的吸气腔变为压缩腔，但在吸气孔口前边缘角β内，压缩腔与吸气孔口相连通，基元容积内的气体产生回流，吸气状态的制冷剂气体倒流回吸气孔口，造成容积损失。

（5）转角θ由2π+β转至2π+ψ时为压缩过程，此时基元容积逐渐减小，基元容积内的制冷剂气体压力随之逐渐上升，直至达到排气压力p_d。

（6）转角由2π+ψ转至4π-γ时，排气阀打开，此过程为排气过程，基元容积内的制冷剂气体压力为压缩机排气压力。排气结束时气缸内还残留有高温高压的气体，此容积称为余隙容积。

（7）转角由4π-γ转至4π-δ时为基元容积（余隙容积）中制冷剂气体的膨胀过程。余隙容积与低压基元容积（吸气腔）经排气孔口接通，余隙容积中高压制冷剂气体膨胀至吸气压力p_s，使低压基元容积吸入的制冷剂气体量减少。

（8）转角由4π-δ转至4π时是排气封闭容积的再压缩过程，工作腔内的气体压力急剧上升且超过排气压力。

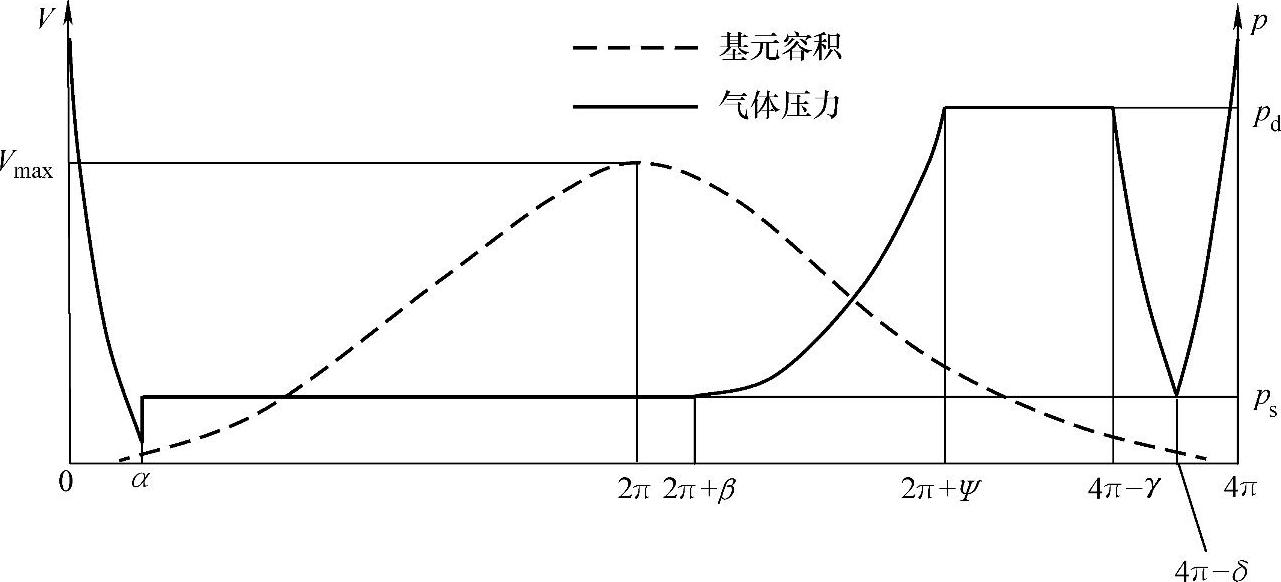

基元容积及制冷剂气体压力随转角θ的变化如图3.5所示。

图3.5　基元容积及制冷剂气体压力随转角θ的变化
