滚动转子式制冷压缩机为容积式制冷压缩机，属于旋转式。它是利用偏心圆筒形转子（称为滚动转子或滚动活塞）在圆柱形气缸内的转动使得工作容积变化来实现制冷剂气体压缩的。

全封闭滚动转子式制冷压缩机主要由压缩机构（也称为泵体）、驱动电机、气液分离器和封闭壳体等零部件组成。图3.1所示为典型立式单缸滚动转子式制冷压缩机结构示意图。

从图3.1中可以看出，驱动电机安装在压缩机封闭壳体内的上部位置，泵体安装在封闭壳体内的下部位置，电机转子轴与泵体偏心轮轴为一体化设计。为了减少吸气过程的有害过热，制冷剂气体经过气液分离器由壳体下部的吸气管直接吸入气缸。

从蒸发器出来的制冷剂气体经由气液分离器进入气缸，气液分离器起气液分离、储存制冷剂液体和润滑油以及缓冲吸气压力脉动的作用。经泵体压缩后的高温高压制冷剂气体通过排气阀、排气消声器排入封闭机壳的下部空间（电机前腔）内，再经电机转子和定子之间的气隙、定子与壳体之间的气流通道排到电机定子的上部空间（电机后腔），然后通过封闭壳体顶部的排气管排出压缩机进入冷凝器。

压缩机工作时，封闭壳体内充满从气缸内排出的制冷剂气体，呈高温高压状态。润滑油储存在封闭壳体的底部，压缩机的压缩机构（泵体）浸没于润滑油中，这样，一方面，润滑油在叶片油泵和离心力的作用下沿偏心轮轴内的轴向油道上升至各润滑点；另一方面，润滑油在壳体与气缸工作腔内制冷剂气体压力差的作用下，通过滑片与滑片槽之间的间隙以及副轴承（下轴承）间隙等流到各润滑部位，以满足压缩机的润滑和密封要求。在电机转子的上端面和下端面装有平衡块，以平衡压缩机偏心轮轴上不平衡的惯性力。(www.daowen.com)

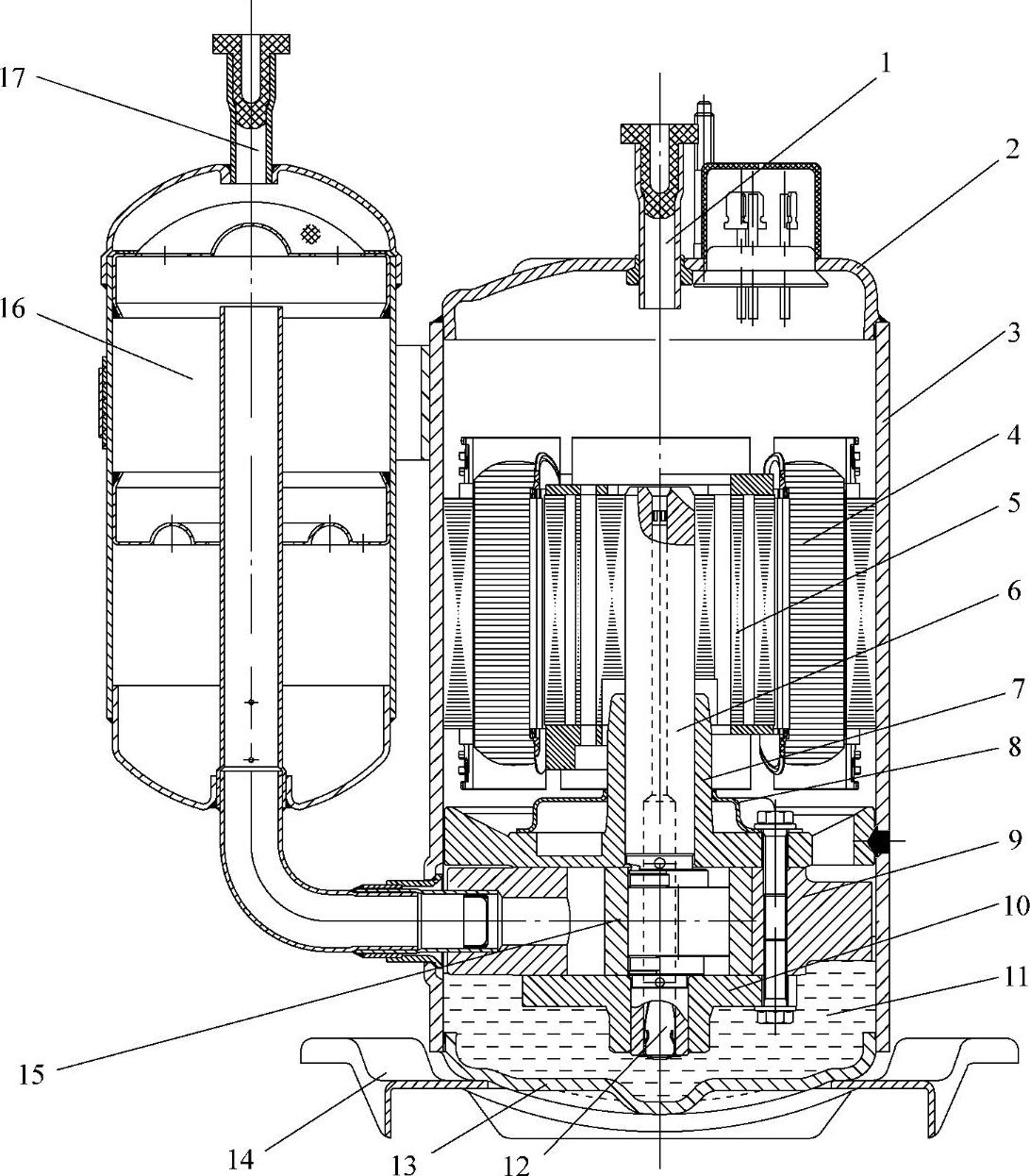

图3.1　典型立式单缸滚动转子式制冷压缩机结构示意图

1—排气管　2—壳体上盖　3—圆环形壳体　4—电机定子　5—电机转子　6—偏心轮轴 7—气缸上端盖（主轴承）　8—扩张室式消声器　9—气缸　10—气缸下端盖（副轴承） 11—润滑油　12—叶片油泵　13—壳体下盖　14—支承脚　15—滚动转子　16—气液分离器　17—吸气管

压缩机装配时，先将气缸、上下端盖、滚动转子和偏心轮轴等组装成泵体，用热套法将电机转子装在偏心轮轴上，用热套或焊接的方式将电机定子与壳体固定，然后将气缸（也可以是气缸上端盖或专门的安装结构）采用焊接方式与壳体连成一体，再将壳体上、下盖与壳体焊接起来，最后将润滑油注入压缩机壳体内。
