当蒸发温度为-30℃，冷凝器出口过冷度为5℃，容积比为0.5（其他参数见表2.2）时，以R-32制冷剂为例，分析中间补气带液循环对双级压缩循环的排气过热度、高压级吸气干度、COP、容积制热量以及最优容积比的影响。其中，中间补气带液量相对大小以式（2.31）定义的携带率E来表示。

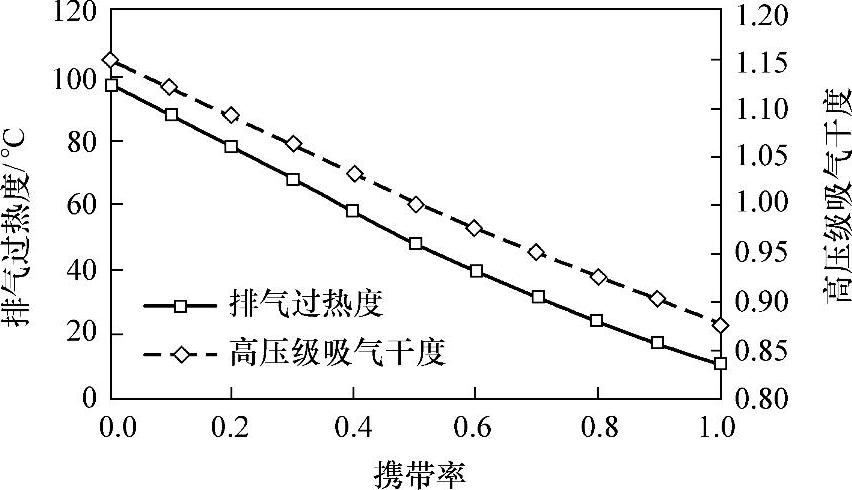

排气过热度和高压级吸气干度（名义干度，大于1表示过热）随携带率E的变化曲线如图2.40所示。从图2.40中可以看出，R-32双级压缩循环的排气过热度和高压级吸气干度随携带率E增加近似呈线性下降。在计算条件下，携带率E为0（中间补气为饱和气态）时，排气过热度为96.9℃（排气温度141.9℃），高压级吸气干度为1.148。携带率E为0.5（补气带液混合干度约为0.667）时，排气过热度为48.6℃（排气温度93.6℃），高压级吸气干度为1.002（近饱和气态）。增加携带率E能够有效降低高压吸气干度，从而显著降低排气过热度。

图2.40　R-32双级压缩排气过热度和高压级吸气干度随携带率的变化曲线(www.daowen.com)

中间补气带液对R-32双级压缩循环的COP和容积制热量的影响如图2.41所示。从图中可以看出，携带率E在0～0.5范围内时，R-32双级压缩循环的COP相对单级压缩循环提高幅度随携带率E的增加而增加，容积热量提高幅度有微弱减小，当携带率E进一步增大时，COP提高幅度增加趋势减缓，而容积制热量提高幅度减小趋势虽然有所加快，但变化幅度不大。

双级压缩循环中间补气带液对R-32最优容积比的影响如图2.42所示。从图2.42中可以看出，最优容积比随携带率E的增加而增加，携带率E为0、0.2和0.4时，对应最优容积比分别约为0.45、0.5和0.6。
