图1.1所示为空气源热泵系统原理图，它主要由压缩机、高温热源换热器（冷凝器）、节流装置和低温热源换热器（蒸发器），以及连接管路等部件组成，在系统中充注制冷剂（也称为制冷工质、冷媒），由压缩机驱动制冷剂在系统中循环流动，完成压缩、冷凝、节流和蒸发四个工作过程。

冷凝器是系统用来向高温热源释放热量的换热装置，高温制冷剂气体在冷凝器中被冷凝为液体，释放热量，即冷凝放热。常用的冷凝器有翅片管式换热器、套管式换热器和板式换热器等。

蒸发器是系统用来从低温热源吸收热量的换热装置，低温制冷剂液体在蒸发器中被蒸发为气体，吸收热量，即蒸发吸热。常用的蒸发器为翅片管式换热器。

节流装置是热泵系统中的重要部件，主要作用是对高压制冷剂液体进行节流降压，保证蒸发器和冷凝器间的压差；另外，还可以调节进入蒸发器的制冷剂流量，使系统高效率运行。常用的节流装置有毛细管、电子膨胀阀和热力膨胀阀等。(www.daowen.com)

压缩机是空气源热泵系统中驱动制冷剂循环流动的动力源，相当于系统的“心脏”，它将从蒸发器吸入的低温低压制冷剂气体压缩成高温高压的制冷剂气体送入冷凝器。常用的压缩机有滚动转子式制冷压缩机和涡旋式制冷压缩机等。

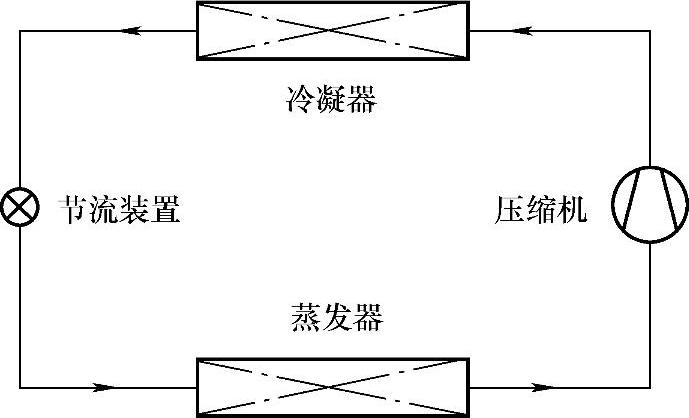

图1.1　空气源热泵系统原理图
