LM机以太网通信采用Modbus TCP协议。它和Modbus RTU协议的区别在于：

1）它没有从站地址这个概念，它寻址所依靠的是IP地址。

2）在它的命令帧及数据帧中，没有CRC校验码。但是在帧之前要加入一些字节。字节的具体内容见表6-36。

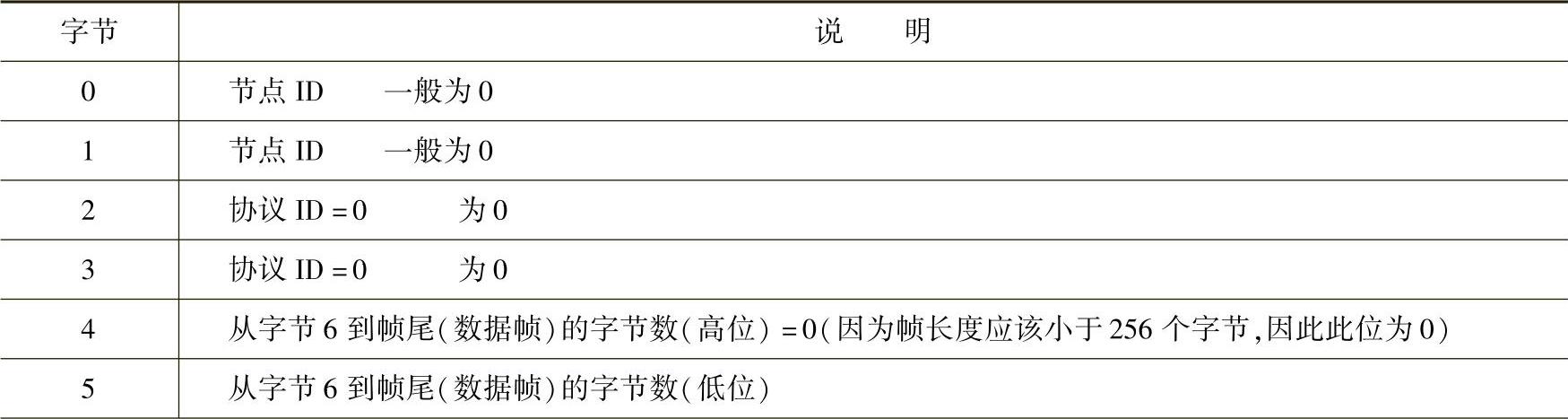

表6-36 Modbus TCP/IP协议格式参考表

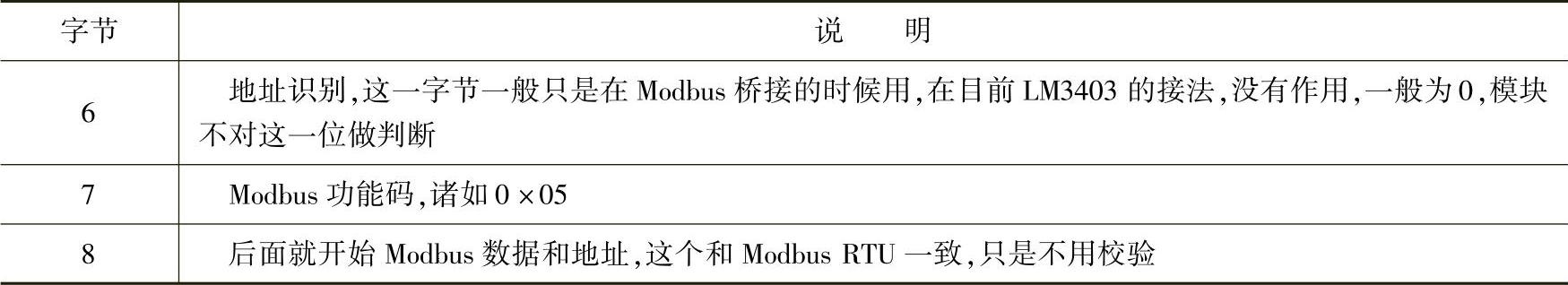

（续）

3）对和利时PLC而言，它只能从以太网模块的输出区读数据。也只能从以太网模块的输入区写数据。具体地址可以在其中选择。

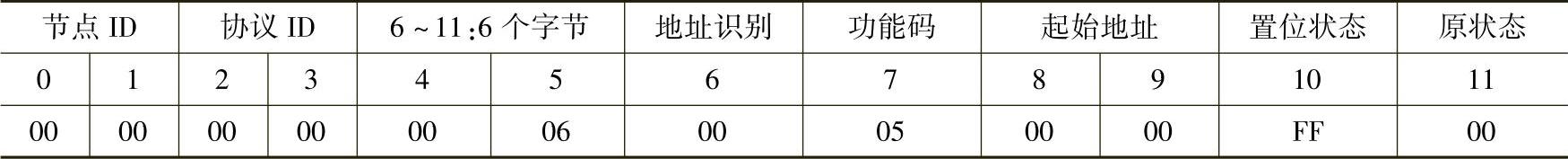

例：要用05功能码写LM3403的第一个位（%IX4.0），其命令格式见表6-37。(www.daowen.com)

表6-37 写位数据命令格式举例

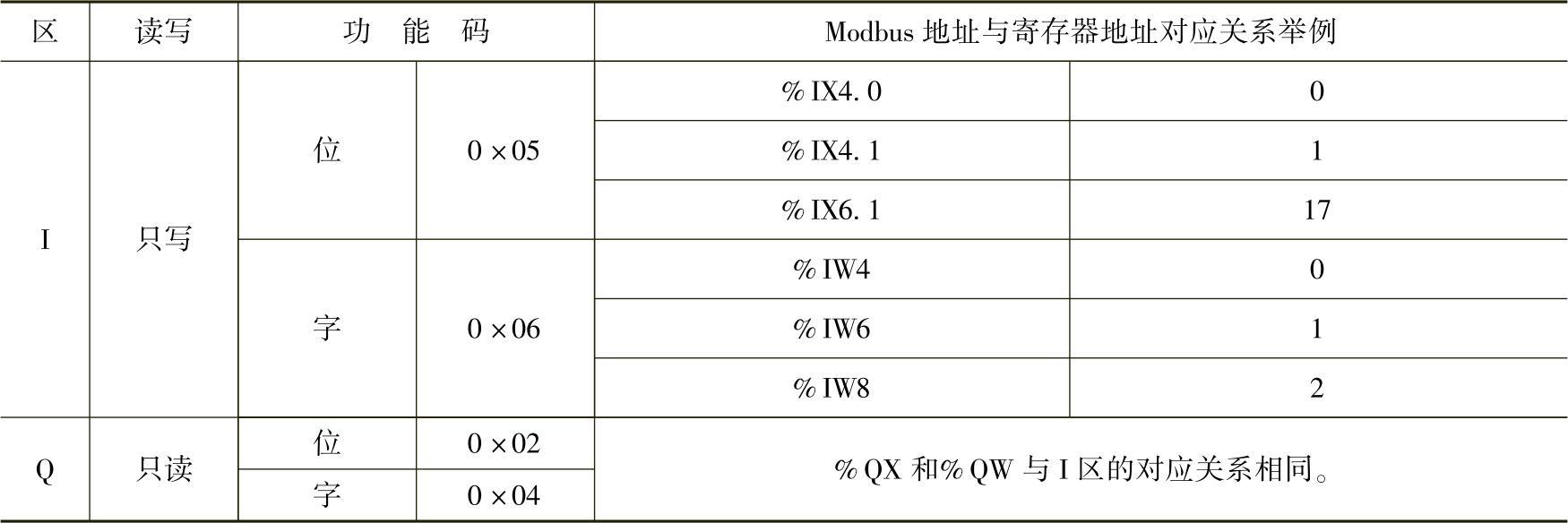

表6-38所示为和利时LM3403以太网模块寄存器区与Modbus TCP功能码对照参考表。

表6-38 以太网模块寄存器区与Modbus TCP功能码对照表

注：（1）这里的I和Q区是LM3403设定的寄存器区。

（2）在进行网络通信时，PLC编程软件通过串口可以同时连接PLC，以监视和设置PLC各寄存器的状态和数值。

（3）位地址计算：如果位的地址为%IXx.y，那么，命令中的地址为（x-z）∗8+y。如字的地址为%IWm，那么，命令中的地址为（m-z）/2。这里的z为%IW区开始地址。%QW区计算方法与此类似。本表计算I地址，假设z为4。计算Q地址，假设z为2。
