人机界面的程序要用厂商提供的软件，先在计算机上编程。经编译，再下载给人机界面。这样，人机界面才能监控PLC工作。但有的，如西门子的TD200、欧姆龙的MPT01，没有画面，比较简单，可直接连接PLC，在与PLC联机时编程。编后，即可使用。

编程前要先作设定或选择。因为这些软件是全方位的，面向很多型别。但实际用的只能是其中的一种。

编程情况与组态软件编程颇类似。相当于组态软件在开发环境下编程；编好的程序经编译、下载给人机界面后，再使人机界面与PLC联机运行，相当于组态软件编译好的程序，在运行环境下运行。

其实，从对PLC控制系统的监控角度看，这两者是没有什么本质区别的。只是一个用功能很强、性能很高的计算机，另一个适合于工业环境，但功能、性能略不如计算机的人机界面。所以人机界面编程更须计算机“帮忙”，但编程的方法、过程基本相同。具体的细节可能不同的人机界面有所不同，但主要的也都是设计画面，地址对应、动作关联、编译下载等过程。

1.画面设计

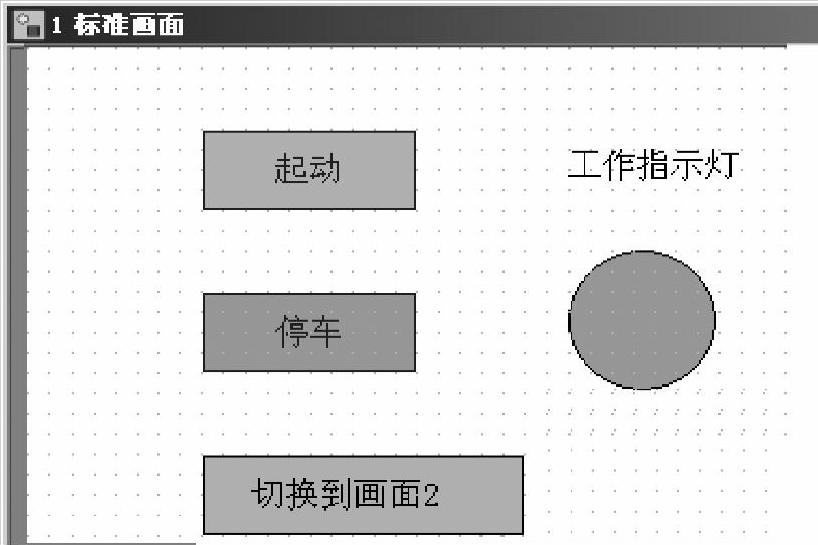

图6-171所示为一个简单的人机界面画面例子。其功能也是想用按下触摸按钮“起动”使PLC的10.00点ON、工作，按下“停车”使其OFF、停止工作。并用指示灯的颜色反映10.00是否工作。

从图6-171可知，它与图6-162用组态软件建立的简单画面很相似，功能也相同。这当然这是为了便于理解才这么举例的。

至于这个画面怎么建立？图怎么画成了这样的？细节虽与组态软件不同，但大体是类似，也是用各种图形对象画图，参阅有关软件的说明就清楚了。

本例还有一个“切换到画面2”的触摸按钮。按下它，在人机界面上，将显示画面2。而这时是显示1标准画面。其实组态软件编程，也有画面切换的操作，只是它用命令语句Showwindow（“画面编号”）实现。而不是这里用的方法（见以下介绍）。

图6-171 人机界面画面

地址对应：

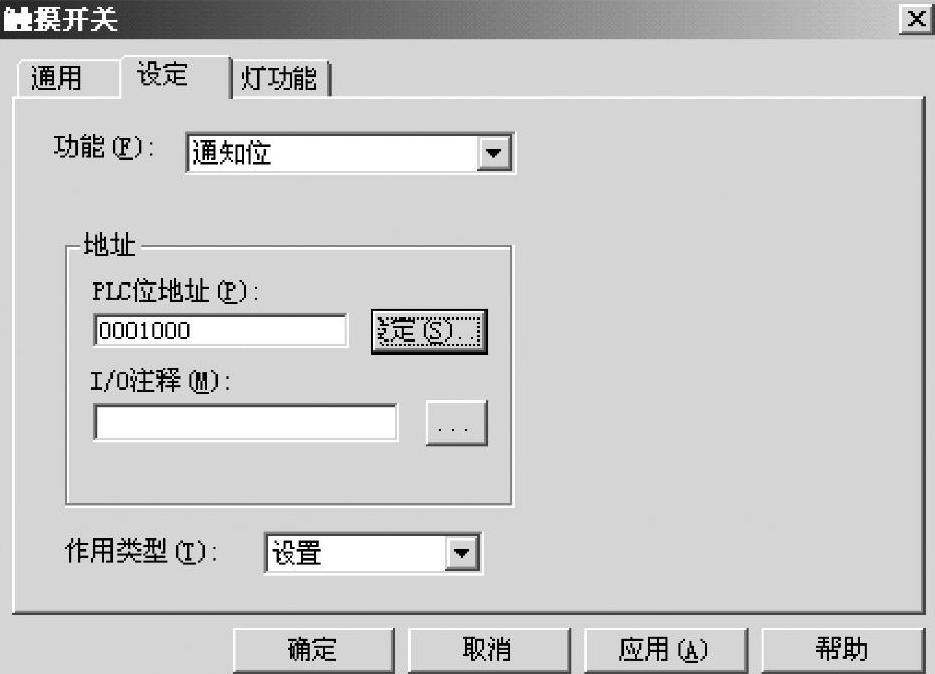

图6-171人机界面画面的功能怎么能实现？要靠地址对应。这点与组态软件不同：组态软件用变量库中的I/O变量及设备驱动设定，而人机界面用地址对应。它用地址对应，使图形对象与PLC地址关联。图6-172是“触摸开关”的设定操作，目的是使PLC的10.00位ON（设置）。

图6-172 触摸开关设定操作

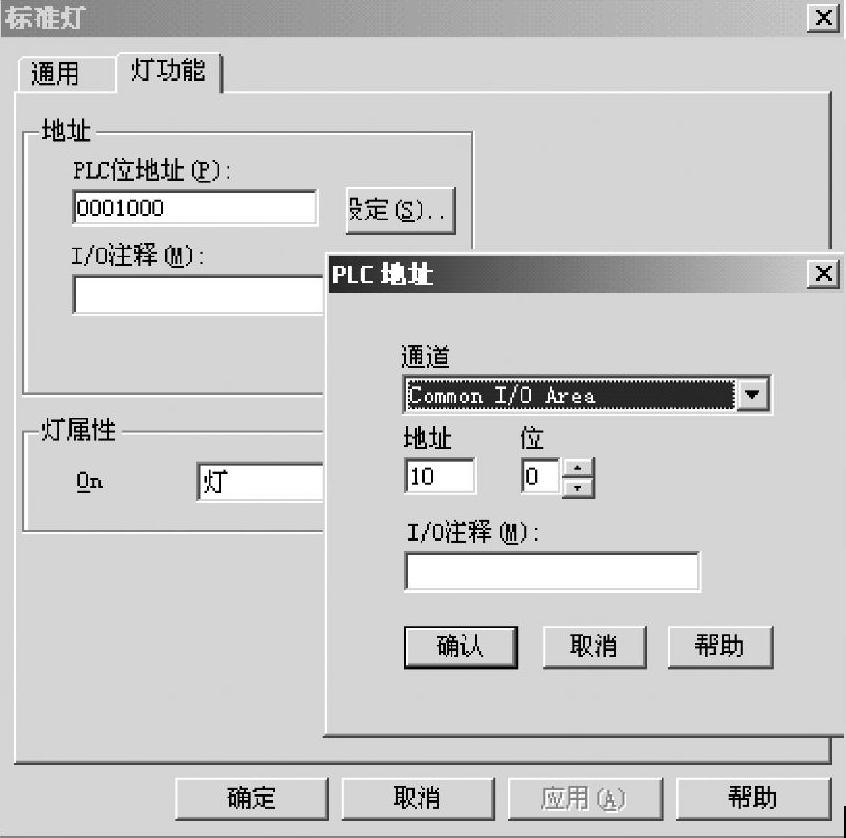

图6-173所示是“标准灯”的灯功能操作，目的用灯的不同颜色反映以PLC的10.00位ON/OFF。图中PLC地址窗口，是点击标准灯窗口的“设定（S）”键后弹出的。此窗口用以直接选择PLC地址。选择好，点击“确定”键，则关闭此窗口。

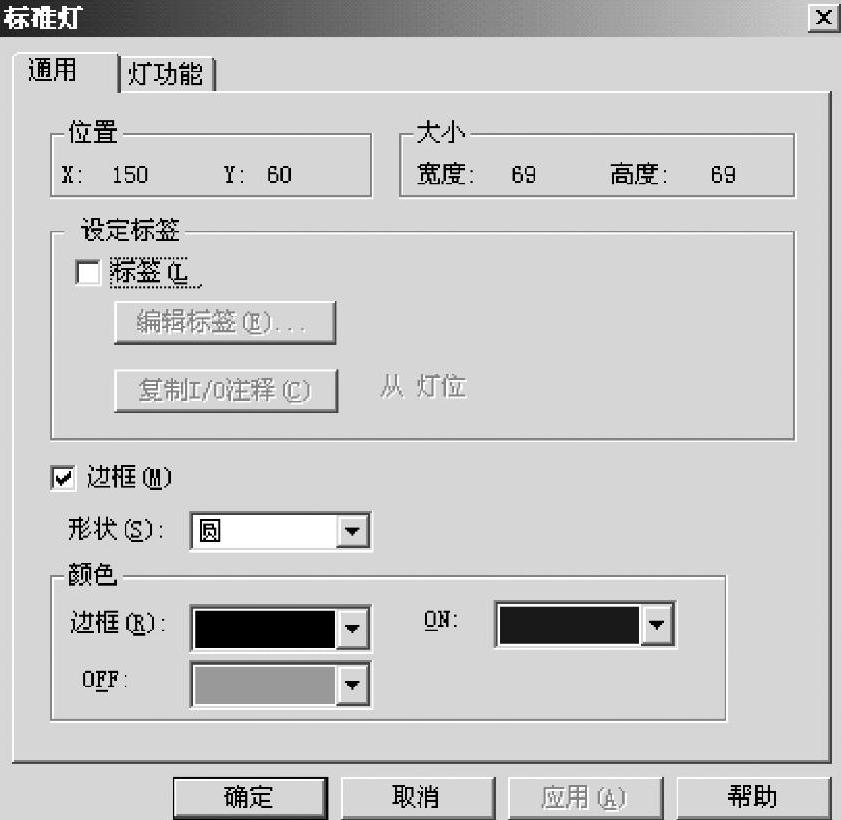

至于10.00 ON/OFF对应的灯的显示颜色，如图6-174所示的“标准灯”通用设定。

从图6-174可知，12.00 ON时，显示蓝色，12.00 OFF时显示绿色。当然，选别的颜色显示也可，在其中作相应选择就是了。(www.daowen.com)

2.动作关联

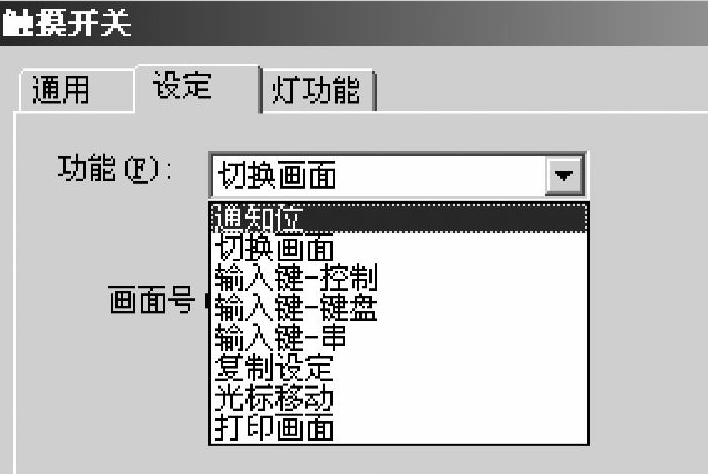

除了关联PLC地址，有的图像对象还可与有关动作关联。图6-175所示为触摸开关设定功能操作时，可能选定的功能。其中“切换画面”、“打印画面”等就是操作动作。触摸开关动作时，与哪个动作关联，在此可选定。

图6-173 “标准灯”灯功能操作

图6-174 “标准灯”通用设定

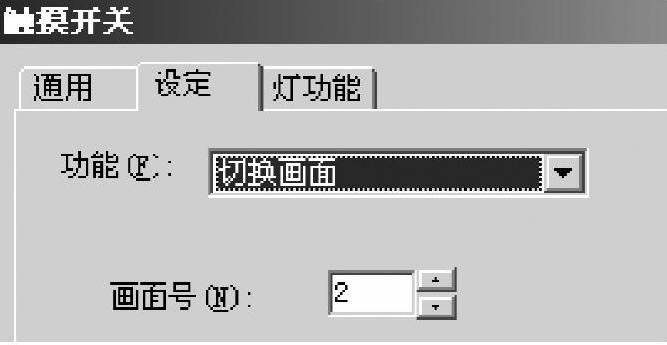

图6-176所示为选定触摸开关的功能为切换画面。并设定切换到画面2。

图6-175 触摸开关设定功能操作

图6-176 触摸开关的功能为切换到画面2

3.编译下传

有了以上编程，应存储所编程序，并编译它。也可脱机演示。为了实际进行控制人机界面须与计算机联机，并把已编译的程序下载给人机界面。

4.实际运行

人机界面装入程序后可与计算机脱机，并再依配置要求与PLC相连接（接线）。PLC通电，人机界面也通电，即可观察人机界面的程序能否达到显示数据、输入数据及存储数据的要求。

如上例，按起动触摸按钮，则10.00 ON灯显示蓝色。按停止触摸按钮，则10.00 OFF灯显示绿色。按切换到画面2触摸按钮，则显示画面2。
