1.PLC厂商通信控件概述

很多PLC厂商，也包括欧姆龙、西门子及三菱，都开发有可为可视化编程软件使用的，针对自身PLC串口或网络模块的通信控件。为用户设计监控应用提供方便。只是这些软件有的要收费的。

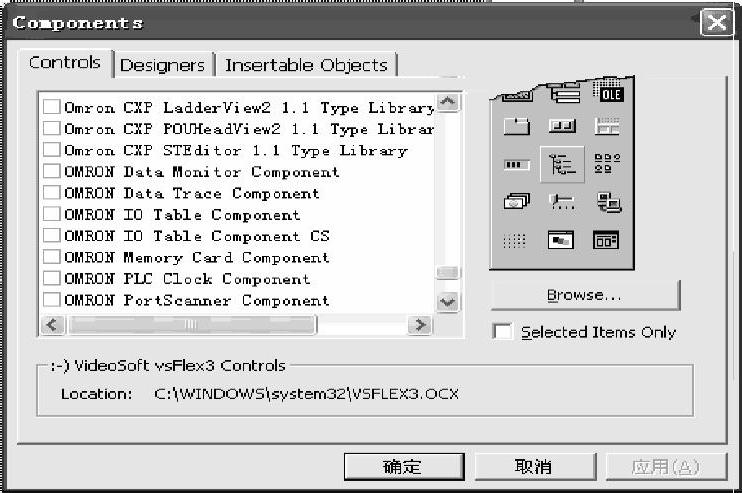

如欧姆龙CXP-One软件，在计算机上安装后，就有这些控件将加载到编程软件平台上。图6-123所示为在VB控件视窗上显示的OMRON PLC的控件。

图6-123 OMRON PLC控件

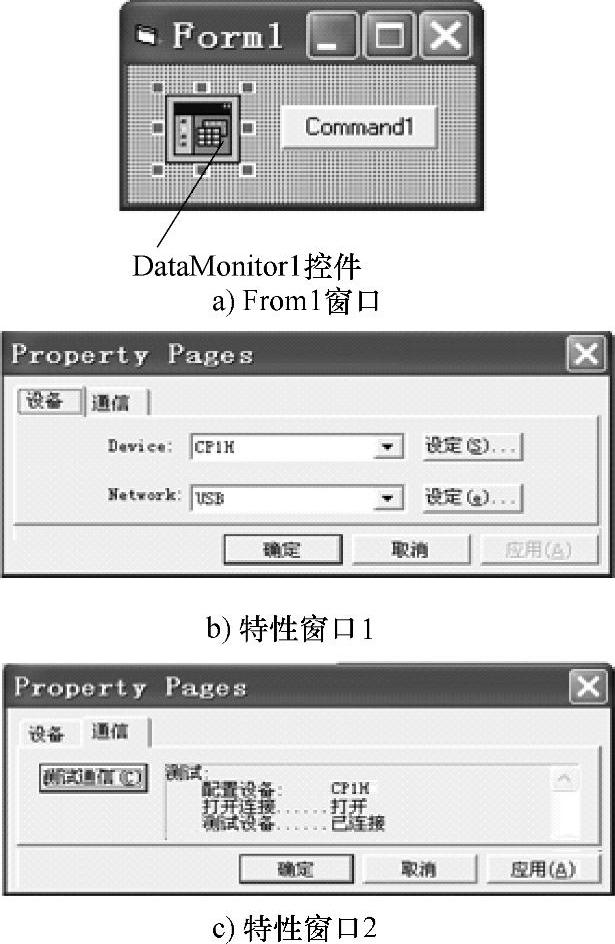

图6-124a所示为仅加载一个Command1及一个DataMonitor1控件使用的窗口。加载后用鼠标右键点击该控件图标，将弹出一个菜单，从中选定特性，则显示如图6-124b、c所示的“Propertypages”（特性页设备）。在该页面，可设定连接的PLC及通信网络。本例连接CP1H机，使用USB口。

这时，如果点击左上角“通信”，则转为显示通信页面。这时再点击“测试通信”按钮，则在窗口右方显示测试信息。这里显示“已连接”，说明连接成功。

在本例中，Command1_Click（）过程，仅写Data-Monitor1.Show一个语句。其含义是打开CX-one内存窗口。所以，如果本程序运行点击Command1按钮，将弹出如第1章的图1-127所示内存窗口。对其使用与在CX-Programer编程软件中一样。

再如S7-200机，西门子公司为其开发有SIMATICMicro Computing软件，它在计算机上安装后，也可使得来自S7-200的数据可以在标准Windows应用中显示，并进行处理（例如visual Basic，visual C++或Excel）。

图6-124 DataMonitor控件使用

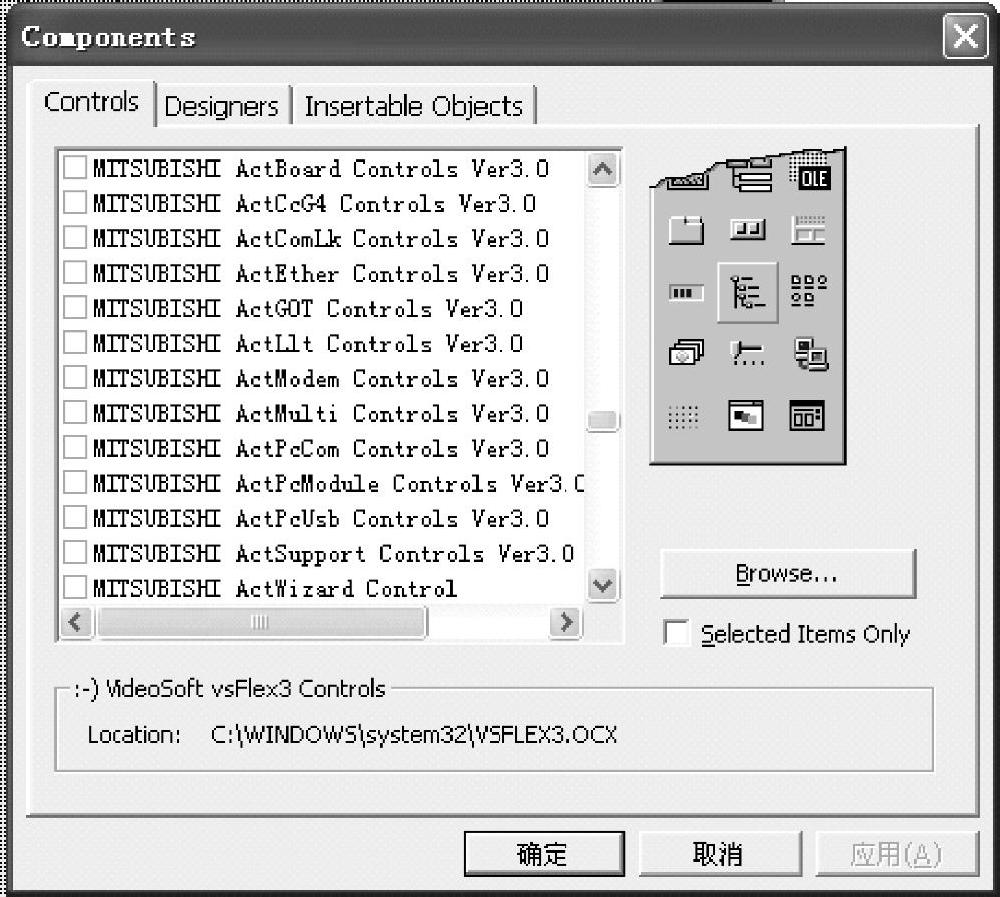

还如三菱的MX Component软件，在计算机上安装后，有关用于应用开发的控件将加载到如VB、VC这样可视化编程软件平台上，供应用开发调用，以实现计算机与PLC通信。图6-125所示为在VB控件视窗上显示的三菱PLC控件。可看出，这里的控件就较多。至于这些控件怎么使用，可参阅有关说明。

图6-125 三菱PLC控件

2.三菱PLC用MX通信控件VB编程实例(www.daowen.com)

三菱有全系列PLC的通信控件（MX Component），安装完三菱的MX Component后，还提供VB程序实例。其开发窗口的图形画面如图6-126所示，运行窗口的图形画面如图6-127所示。

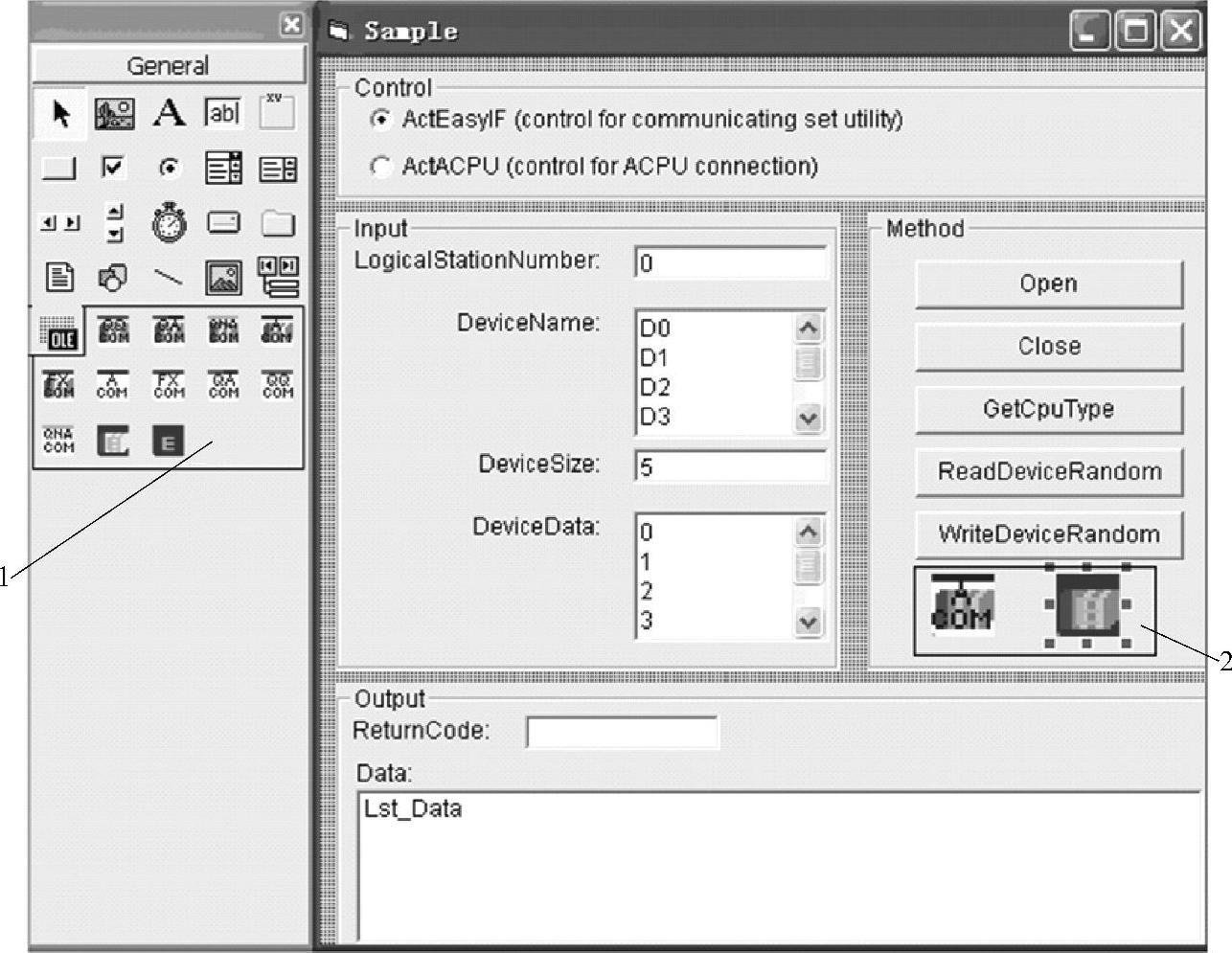

图6-126 用MX通信控件开发的VB通信程序实例开发窗口

1—提供控件 2—程序已加载控件

从图6-126可知，该应用加载了两个控件。一个用于FX机，另一用于A系列机。如连接QPLC时，可以连422口，USB口，QJ71C24通信口，可更换控件，代码中替换一下控件名。

对FX机，如读X3-X6，D0 l，可使用代码：

Ret=ActFXCPU1.ReadDeviceRandom（K1X3+vbLf+D0，2，lData（0））

如读正确，Ret为0，所读值存于数组IData（）中。

如要写数据，可先对数组lData（）赋值，然后使用如下代码：

Ret=ActFXCPU1.WriteDeviceRandom（被写对象，被写对象数，相应数组值）

该软件还提供有关说明。

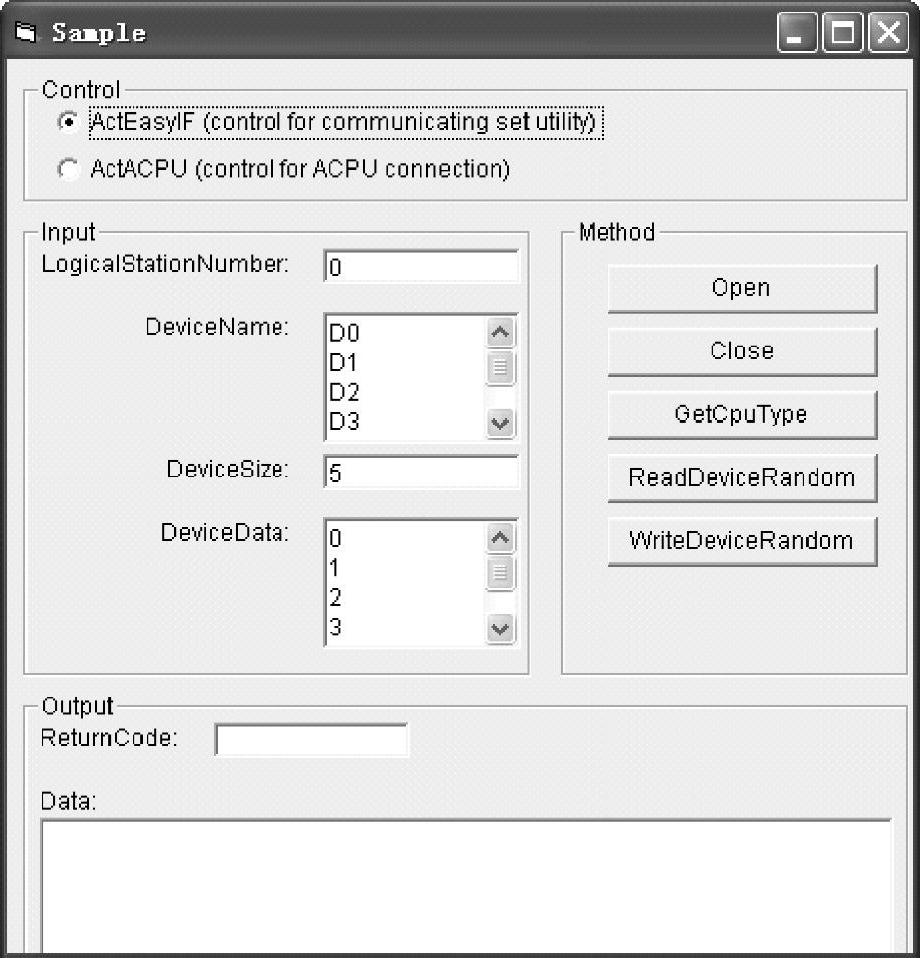

图6-127 用MX通信控件开发的VB通信程序实例运行窗口
