1.微软应用程序接口

Windows是多任务的操作系统。除了协调应用程序的执行、分配内存、管理系统资源……之外，它同时也是一个很大的服务中心。调用这个服务中心的各种服务（每一种服务就是一个函数），可以帮应用程式达到开启视窗、描绘图形、使用周边设备等目的。由于这些函数服务的对象是应用程序（Application），所以便称之为Application Programming Interface，简称API函数。WIN32 API也就是Microsoft Windows 32位平台的应用程序编程接口。

Api内容丰富，功能很强，种类繁多。其中有串口通信的多个函数，用来处理通信是很方便的。有关用于串口通信的函数较多，但主要有4个，即串口设定与打开CreateFile（）、串口写数据WriteFile（）（发送通信命令）、串口接收数据ReadFile（）及串口关闭CloseHandle（）。

用VC编写Api函数通信程序有4个要点，按这4个要点组织程序就可以了。这4要点是：串口建立及打开，发送数据，接收数据及关闭串口。以下列出这4个要点的VC程序。当然，为装载这些代码，还得有个容器。最简单可用对话框。

用VC编程，调用Api函数，先写好头文件调用语句就可以了。所以较方便。而用VB编程，用前要先按VB的格式定义该函数。以下就是口设定及打开（CreateFile）与口关闭（CloseHan-dle）函数声明。

Public Declare Function CreateFile Libkernel32AliasCreateFileA（ByVal lpFileName As String，ByVal dwDesiredAccess As Long，ByVal dwShareMode As Long，lpSecurityAttributes As SECURITY_ATTRIBUTES，ByVal dwCreationDisposition As Long，ByVal dwFlagsAndAttributes As Long，ByValhTemplateFile As Long）As Long

Public Declare Function CloseHandle Libkernel32AliasCloseHandle（ByVal hObject As Long）As Long

但使用Api函数，还必须先弄清有关通信协议。不清楚协议，通信程序是无法编写的。

VC通信程序可以使用API（Application Program Interface，应用程序接口）函数。Windows除了协调应用程序的执行、分配内存、管理系统资等之外，同时也是一个很大的服务中心，提供了上千个API函数，为编程提供很大的方便。凡是在Windows工作环境底下执行的应用程序，都可以调用Windows API。

（1）串口通信用API函数。

CreateFile，打开串口；

GetCommState，读取串口通信参数；

SetCommState，设置串口通信参数；

BuilderCommDCB，用字符串中的值来填充设备控制块；

GetCommTimeouts，读取通信超时参数；

SetCommTimeouts，设置通信超时参数；

SetCommMask，设置被监控事件；

WaitCommEvent，等待单个被监控事件发生；

WaitForMultipleObjects，等待多个被监测对象的结果；

WriteFile，发送数据，即写串口；

ReadFile，接收数据，即读串口；

GetOverlappedResult，返回最后重叠（异步）操作结果；

PurgeComm，清空串口缓冲区，退出所有相关操作；

ClearCommError，更新串口状态结构体，并清除所有串口硬件错误；

CloseHandle，关闭串口。

（2）串口通信程序要点。

串口通信有两种操作方式：同步操作方式和重叠操作方式（又称为异步操作方式）。同步操作时，调用的API函数会阻塞直到操作完成以后才能返回（在多线程方式中，虽然不会阻塞主线程，但是仍然会阻塞监听线程）；而重叠操作方式，API函数会立即返回，操作在后台进行，避免线程的阻塞。

无论哪种操作方式，一般都通过四个步骤来完成：即打开串口、配置串口、读写串口及关闭串口。

1）打开串口。用API函数CreateFile来打开或创建。该函数的原型为：

其中，

lpFileName：将要打开的串口逻辑名，如“COM1”；

dwDesiredAccess：指定串口访问的类型，可以是读、写或读写共三种方式；

dwShareMode：指定共享属性，由于串口不能共享，该参数必须置为0；

lpSecurityAttributes：引用安全性属性结构，默认值为NULL；

dwCreationDistribution：创建标志，对串口操作该参数必须置为OPEN_EXISTING；

dwFlagsAndAttributes：属性描述，用于指定该串口是否进行异步操作FILE_FLAG_OVER-LAPPED，表示使用异步的I/O；该值为0，表示同步I/O操作；

hTemplateFile：对串口而言该参数必须置为NULL；

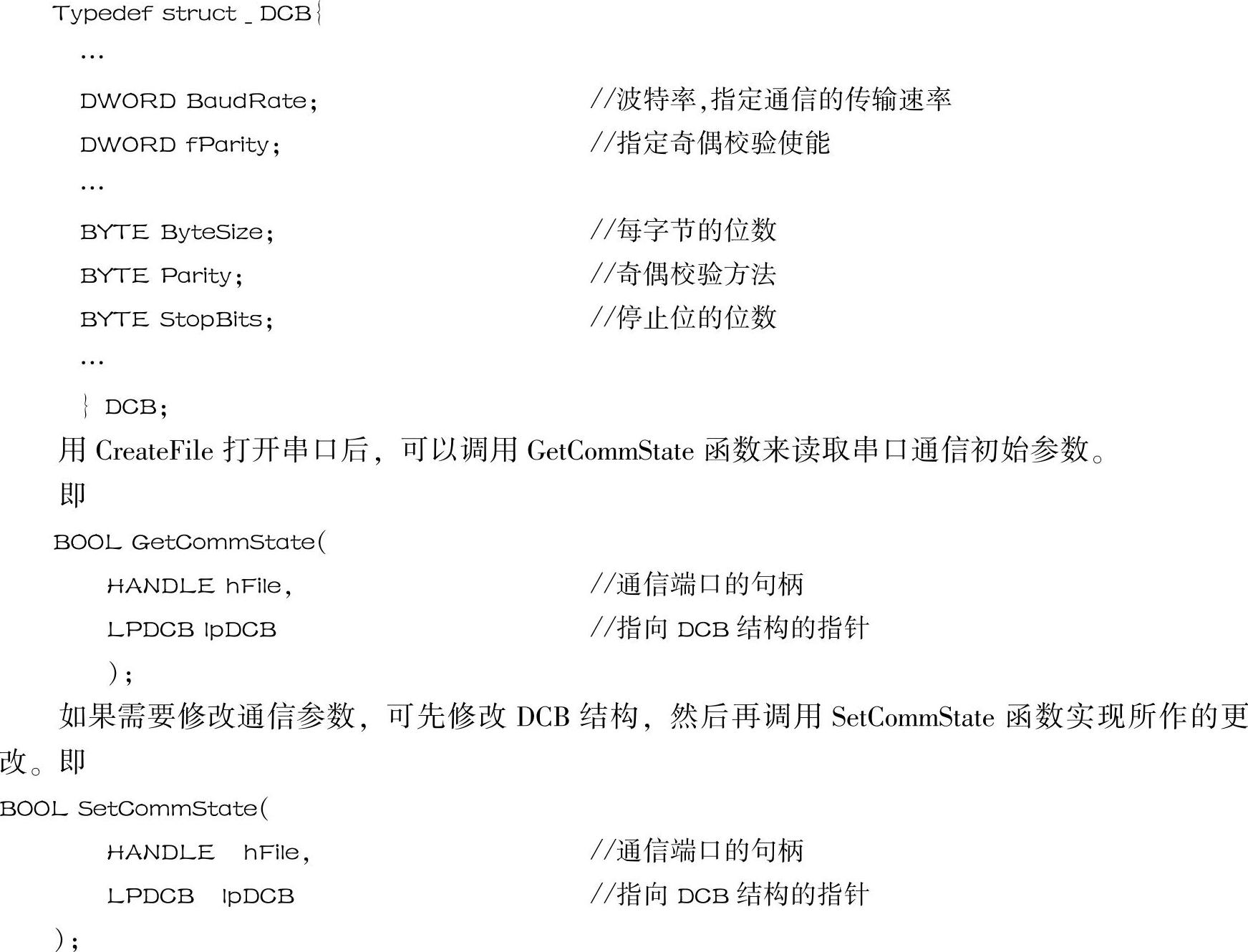

2）配置串口。在打开串口，获得通信设备句柄后，需要对串口进行配置。为此，要用到DCB（Device Control Block，设备控制块）结构。DCB结构包含了串口通信的各项参数设置，诸如波特率、数据位数、奇偶校验和停止位数等信息。下面仅介绍该结构几个常用的参数：

除了上述设置，一般还要设置I/O缓冲区大小和超时值。Windows用I/O缓冲区来暂存串口输入和输出的数据，调用SetupComm函数可以设置串口的输入和输出缓冲区的大小。即

(www.daowen.com)

在读写串口时，需要考虑超时问题。超时的作用是指在指定的时间内没有读取或发送指定数量的字符，读写仍然会结束。

要查询当前的超时设置应调用GetCommTimeouts函数，该函数会填充一个COMMTIMEOUTS结构。调用SetCommTimeouts可以用某一个COMMTIMEOUTS结构的内容来设置超时。经验证明COMMTIMEOUTS结构中各个参数的设置将会影响到通信效率。在保证正确通信的前提下，各个参数的值越小，通信速度越快。

3）读写串口。可以使用ReadFile和WriteFile读写串口，下面是这两个函数：

在使用ReadFile和WriteFile读写串口时，既可以同步执行，也可以重叠执行。同步执行时，函数直到操作完成后或设置的超时时间到才返回，这意味着当前线程被阻塞，从而导致效率下降。重叠执行时，即使操作还未完成，这两个函数也会立即返回，费时的I/O操作可以在后台进行。

如果操作成功，这两个函数都返回TRUE。需要注意的是当ReadFile和WriteFile返回FALSE时，不一定就是操作失败，线程应该调用GetLastError函数分析返回的结果。例如，在重叠操作时如果操作还未完成函数就返回，那么函数就返回FALSE，而且GetLastError函数返回ERROR_IO_PENDING，这说明重叠操作还未完成。

4）关闭串口。利用API函数关闭串口非常简单，只需使用CreateFile函数返回的句柄作为参数调用CloseHandle即可。

2.【实例1】计算机与和利时LM机Modbus协议通信VC编程

图6-121所示为计算机与该例VC程序对话框。

图6-121 计算机与PLC串口Modbus协议通信VC程序对话框

从图6-121可知，它已向PLC发送读取%MW308的命令，并得到相应的回应。该程序可用以读取I、Q区位信息，强制Q区的位及读写M区字。程序代码由打开与设置串口、通信过程及关闭串口3部分组成。当然还要对所用变量、函数等做必要声明。

这些变量主要是：

（1）打开与设置串口。

其过程是先打开串口，然后设定通信参数和读写缓冲区大小，最后设置超时参数。

（2）通信过程。

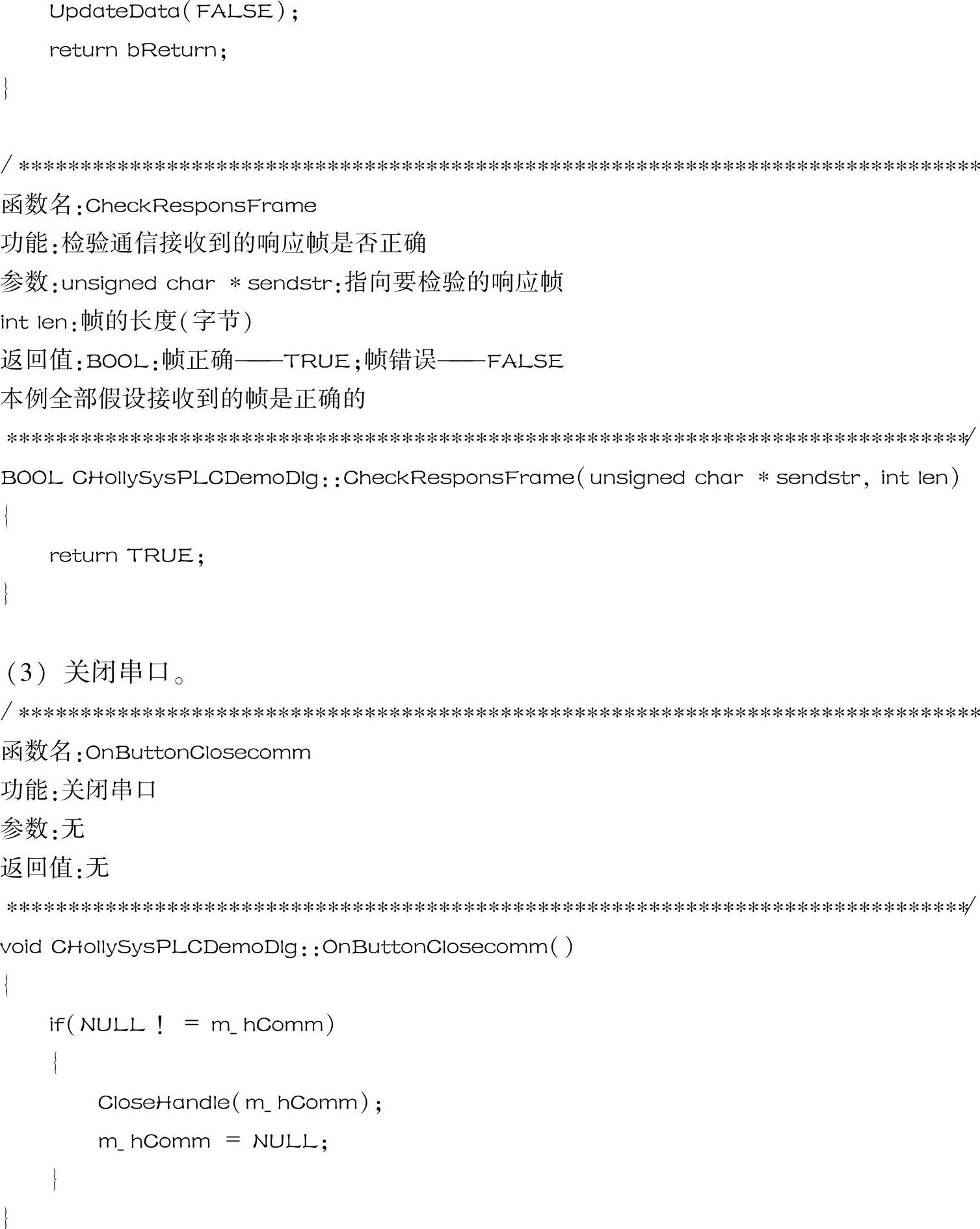

先是生成命令，再是通信处理，最后为校验和显示数据。以调用OnButtonReadM函数（读取PLC M区数据）为例具体说明通信过程。

3.【实例2】计算机与欧姆龙PLCHostLink协议通信VB编程

要求是，可编辑通信命令，并按命令要求实现通信。图6-122所示为其话框。其上有5个“按钮”，3个“文本框”。“按钮”分别为打开通信口（Open Port）、关闭通信口（Close Port）、FCS校验（FCS）、发送（Send）及接收（Receive）。“文本框”分别为命令原码，用以输入通信命令；“命令原码+校验码及结束码”，用以显示FCS计算后的命令码；接收字符，用以显示接收到的字符。

只要运行本程序后，在“命令原码”处键入命令，然后点击FCS校验（FCS）“按钮”，再点击打开通信口（Open Port）“按钮”，再点击发送（Send）“按钮”，再点击接收（Receive），再点击关闭通信口（Close Port）“按钮”，如通信正常，将看到如图6-122所示的情况。

调头文件代码：

这可在与对话框对应的.CPP文件的开头处，加入#includemscomm.h语句就可以了。有关4个要点代码，见下：

串口建立及打开：

图6-122 通信对话框

VC通信程序可处理成多线程的，即在前台处理其他工作的同时，另建立一个线程，在后台处理通信，这既提高了工作速度，又可做到程序的其他任务处理与通信两不误。
