常用的微软串口通信控件有Mscomm（Microsoft Communication Control）及SerialPort。前者用于Visal Studio 6.0。后者包含在NET Framework 2.0类库中，用于Visual Studio2005及以上版本。使用串口通信控件控件是比较方便的。但使用前要先把串口通信控件，从控件库调入到编程软件的工具箱中。
（1）Mscomm控件。
1）属性。主要有：
（a）CommPort（通信口）属性：指定用计算机的哪个串口进行通信。若用多个串口与不同的对象通信，则可多用几个控件。一个控件管理一个通信口。
（b）Settings（参数设定）属性：指定串口的波特率、奇偶校验及停止位等特性。此设定应与PLC的设定一致。
（c）Port Open（打开）属性：设置其为真，打开；否则关闭。进行通信之前，必须先打开。
（d）InputMode（读取数据类型属性）属性：确定Input属性如何取回数据。设为comInput-ModeText（默认），数据将以字符或字符串格式读出。设为comInputModeBinary，数据将以二进制数用数组格式读出。如果数据只用ANSI字符集，则用comInputModeText。否则用comInputMode-Binary。
（e）Input（读取）属性：把输入缓冲区的内容读到指定的字符变量中。读后缓冲区的内容清为零。缓冲区的大小可设，最大可达2～4k字。

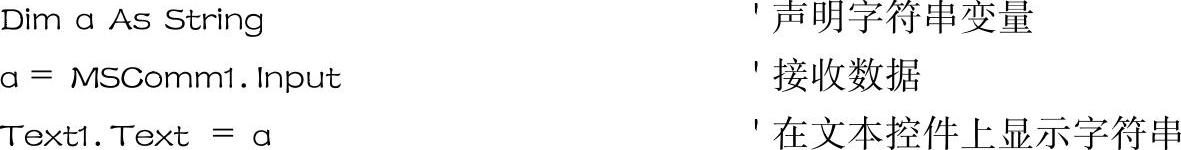

如果接收数据类型设为字符格式，则要先声明一个字符串变量。直接接收数据，之后就可以显示它了。如：

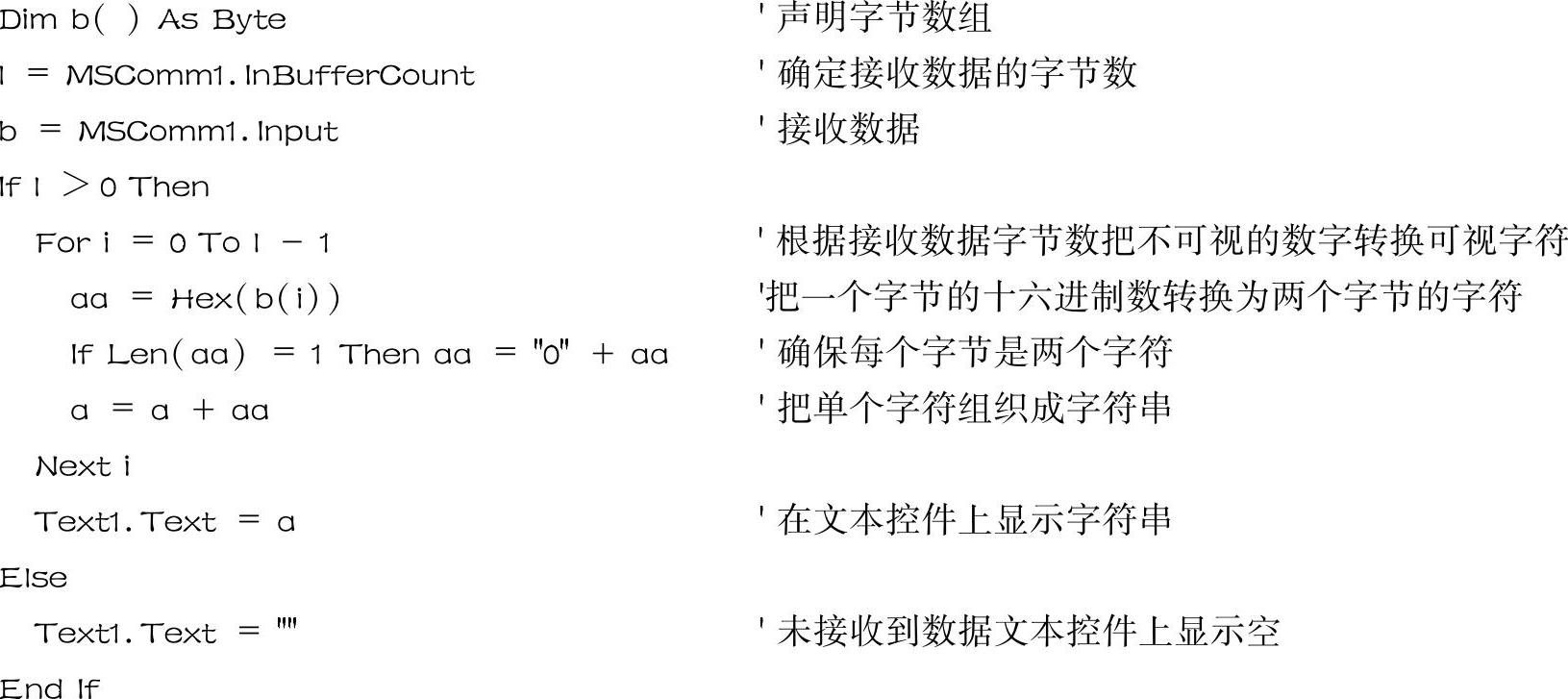

如果接收数据类型设为二进制数，读取为数值，是不可视的。要先声明一个字节数组，读取后再转换为字符串才可以显示。如
（f）Output（输出）属性：把输出的命令送输出缓冲区，并且逐字向指定通信对象发送，直到缓冲区空。
发送的数据可以是可视的字符串，也可以是不可视的二进制数。

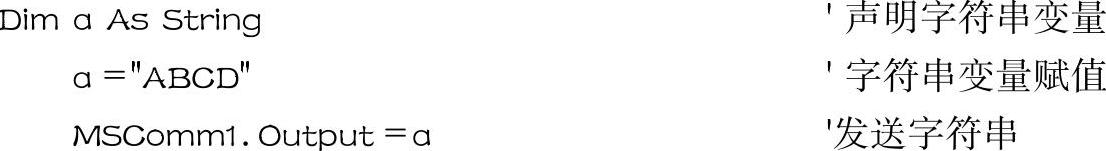

如果是可视的字符串，要先声明一个字符串变量，并进行赋值。然后发送这个字符串就可以了。即

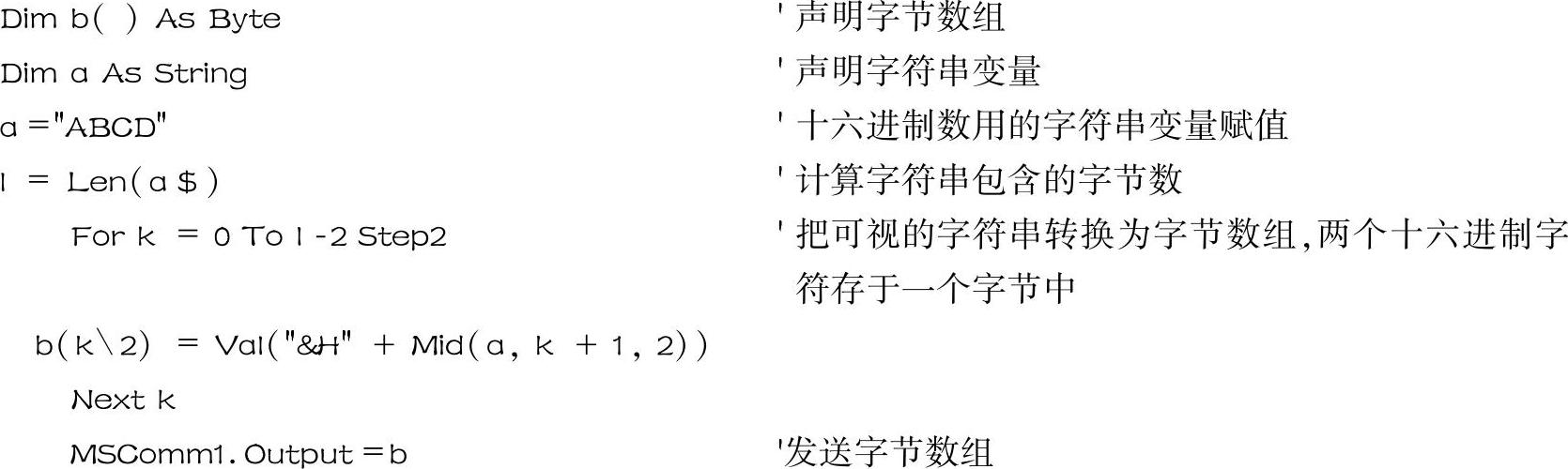

如果发送的数据类型设为二进制数，因为它是数值，是不可视的，要先声明一个字节数组，再把可视的数值转换为不可视的二进制数，并赋值给所声明的字节数组。然后发送这个字节数组。即
提示：发送、接收使用二进制方式，虽然它的数据不可视，不大方便，但通信效率高。同样的帧长，而收、发的数据可增大一倍。更何况有的协议，如MODIBUS RTU还必须使用二进制格式通信。
（g）RThreshold（接收字符数）属性：设定值为整型数。如果设置为0（默认值）接收缓冲区接收到字符不产生OnComm事件。如果设置为1，每收到一个字符会使MSComm控件产生On-Comm事件。其余类推。
2）事件。只一个事件，即OnComm（）事件。只要Comm Event（也是一种属性）的值发生变化，On Comm（）事件就发生。
Comm Event取值与通信口的状况有关。有18个可能的取值。其中10个与通信口的出错（如缓冲区满、通信时间超出……）有关；而7个与通信的进程（如输入或输出缓冲区内容改变……）有关。如什么事件也不发生，则其值为零。
3）通信进程访问方法。有两种：
（a）程序访问方法。它用程序定时或依需要访问事件属性或访问缓冲区计数值（InBufflr-Count或OutBuffCount）的变化，依其变化情况作相应的通信处理。
（b）事件驱动方法。执行本程序效果与上述访问方法相同。只是如果通信不正常，将没有提示。必要时可增加Timer控件予以监视。超出监视时间还没有回应，也可提示出错。
（2）SerialPort控件
1）CommPort（通信口）属性。指定用计算机的哪个串口进行通信。若用多个串口与不同的对象通信，则可多用几个控件。一个控件管理一个通信口。
2）Settings（参数设定）属性：指定串口的波特率、奇偶校验及停止位等特性。此设定应与PLC的设定一致。
3）Port Open（打开）属性：设置其为真，打开；否则关闭。进行通信之前，必须先打开。
……
2.使用微软串口通信控件编程实例
（1）【实例程序1】计算机与欧姆龙PLC Host Link协议通信VB6.0编程。要求是，调ReadDM过程实现读PLC DM0000及0001的内容。

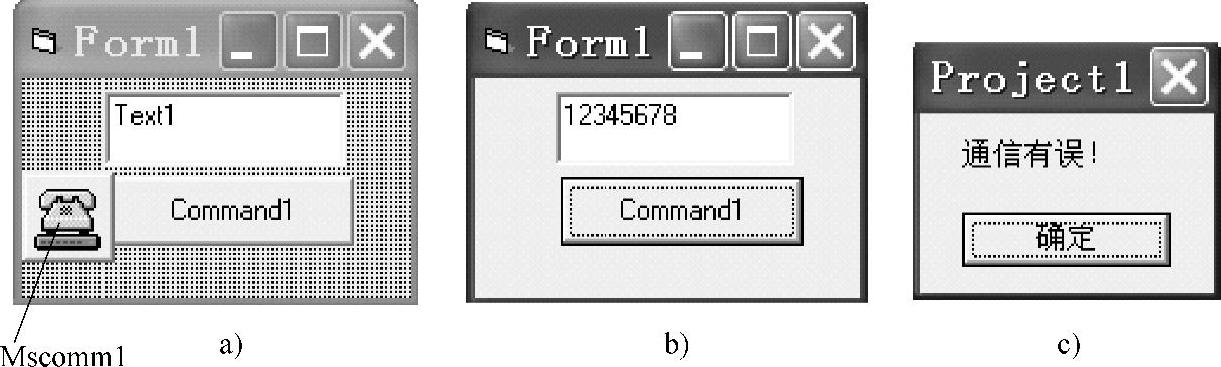

本例使用的窗口为Form1。其上加载的控件有：Mscomm1（通信控件，未特别指明其特性用默认值）、Tsxt1（文本控件，用以显示所得到数据）及Command1（按钮控件，用以激发Com-mand1_Click过程，实现通信）如图6-112a所示。
图6-112 程序访问方法显示窗口及控件
它用程序定时或依需要访问事件属性或访问缓冲区计数值（InBufflrCount或OutBuffCount）的变化，依其变化情况作相应的通信处理。以下以读PLC DM0000及0001的值为例说明说明这个编程。这里用了两种方法。

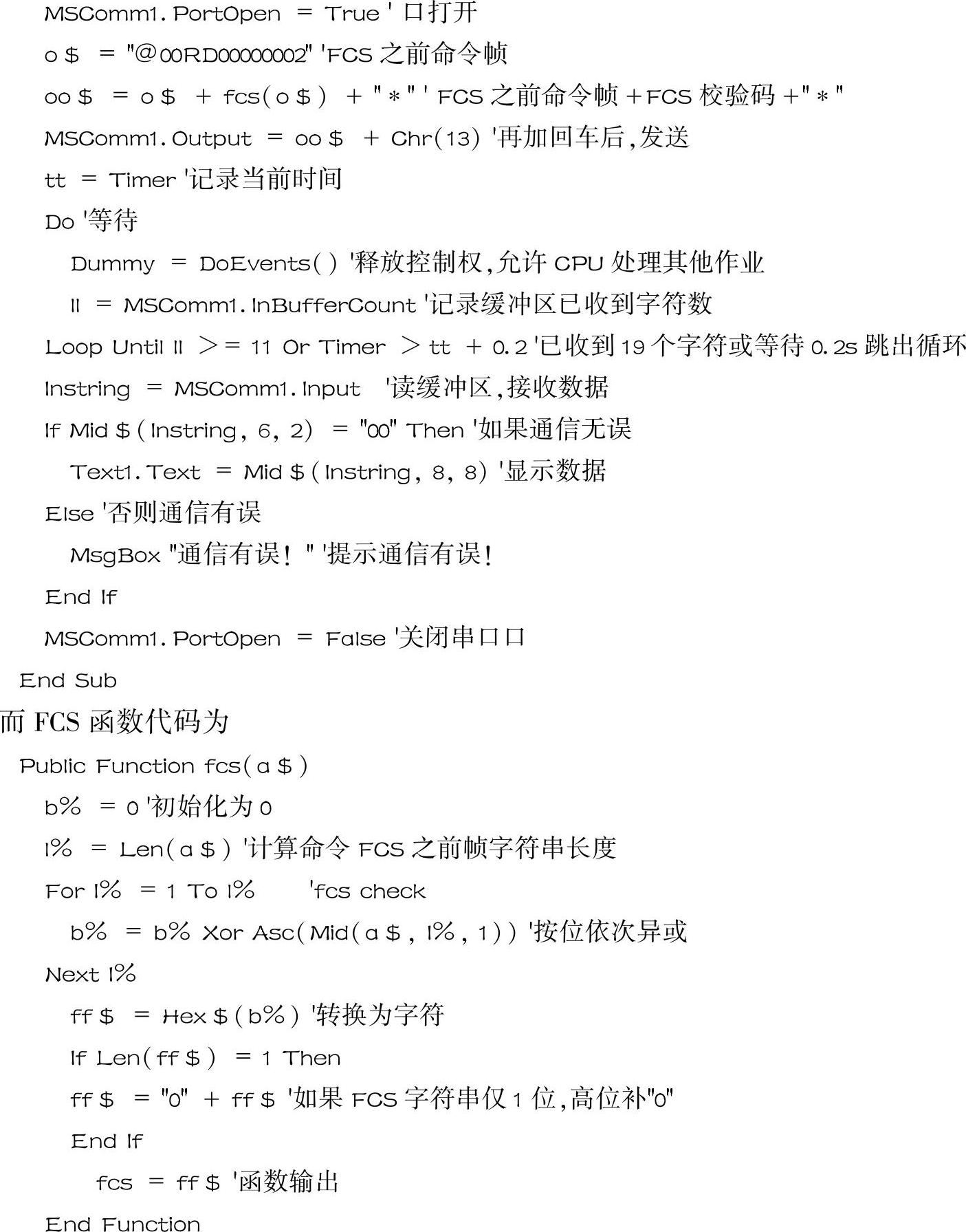

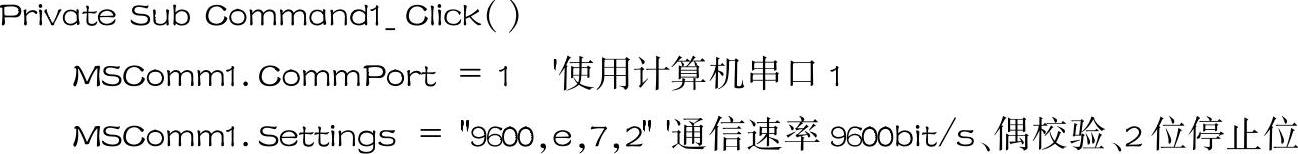

（a）通信进程访问方法。程序代码如下（“’”之后为注解）：
运行本程序，点击“Command1”按钮，如果通信正常，Text1将显示所读数据。如7-102b所示为12345678。如果通信不正常，将弹出对话框，如图6-102c所示，显示“通信有误！”

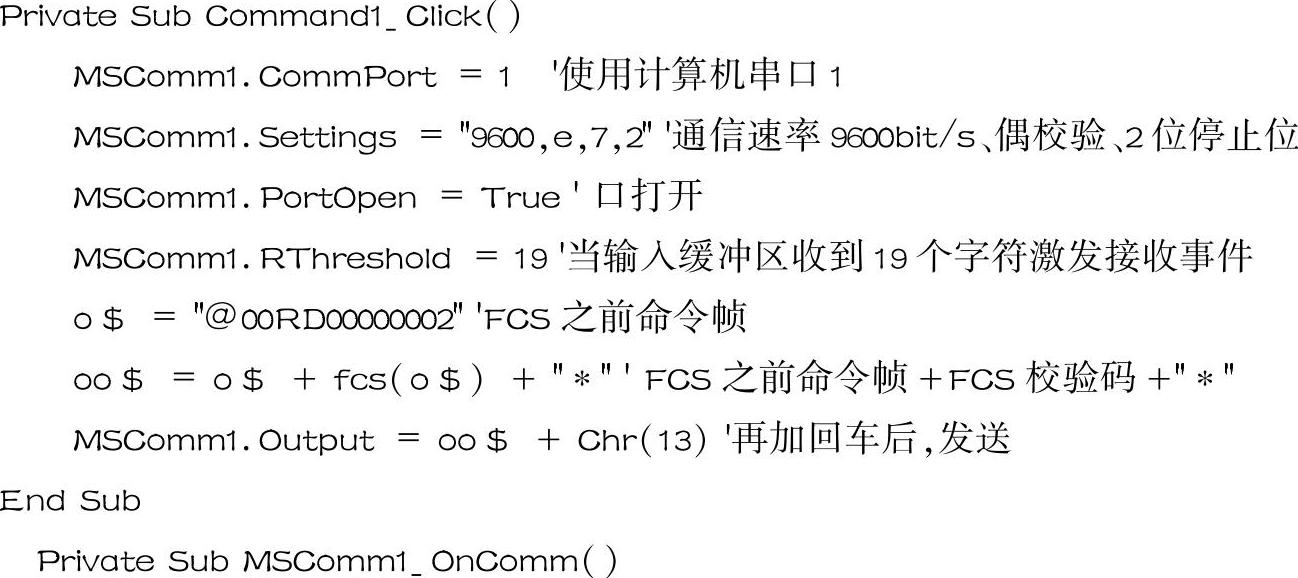

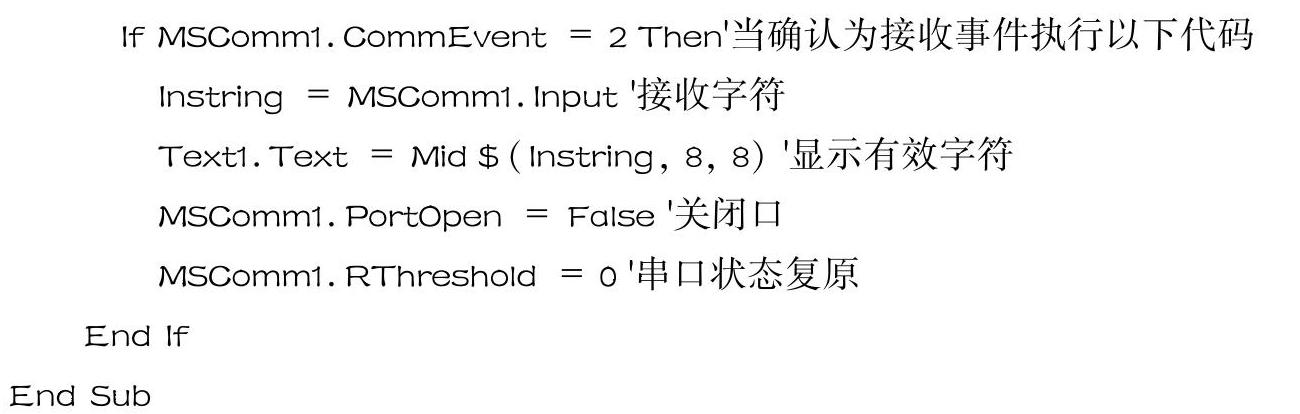

（b）事件驱动方法。所用说明实例及使用控件同上。程序代码如下（“’”之后为注解）：
执行本程序效果与上述访问方法相同。只是如果通信不正常，将没有提示。必要时可增加Timer控件予以监视。超出监视时间还没有回应，也可提示出错。
（2）【实例程序2】计算机与欧姆龙PLC Host Link协议通信Delphi6.0编程。Delphi是In-prise公司推出的基于对象Pascal语言的可视化集成开发工具。也可使用微软提供的Mscomm控件。只是在使用前要以“ActiveX Control”的身份加载到它的集成编程平台上。然后把这控件拖放到程序所用的窗口（FORM）中。
图6-113a所示为Delphi6.0通信程序实例的运行窗口。实例除了使用Mscomm控件，还有其他标准控件，如图6-113b所示。
图6-113 Delphi6.0通信程序实例
从图6-113可知，其上有6个“Button”（按钮）。分别为打开通信口（Open Port）、关闭通信口（Close Port）、FCS校验（FCS）、发送（Send）、接收（Receive）及程序退出（exit）。还有用以键入通信命令的“Edit1”（编辑文本框，用以输入通信命令），“Edit2”（编辑文本框，用以显示或键入命令原码+校验码+结束码）及一个显示PLC应答数据的“Memo”（文本框）“文本框”。微软Mscomm控件运行时是看不见的。编辑时对它的属性设定与PLC的串口特性一致。

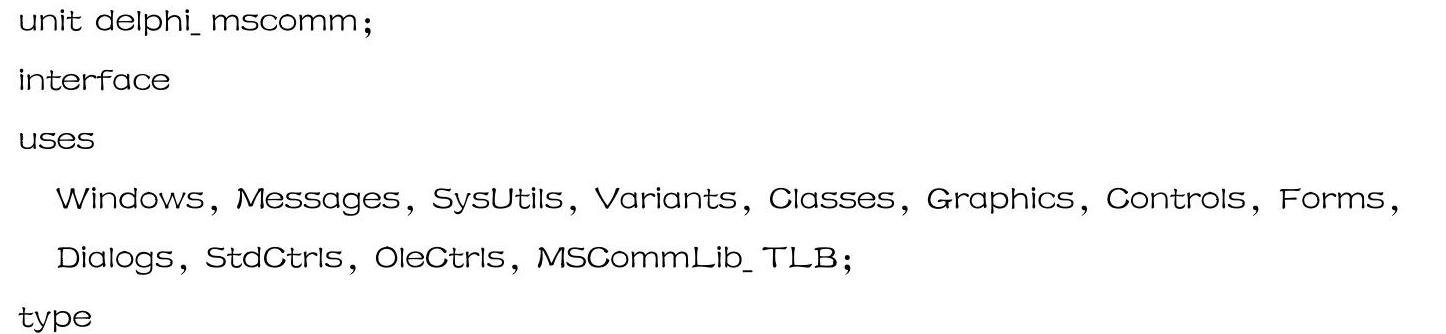

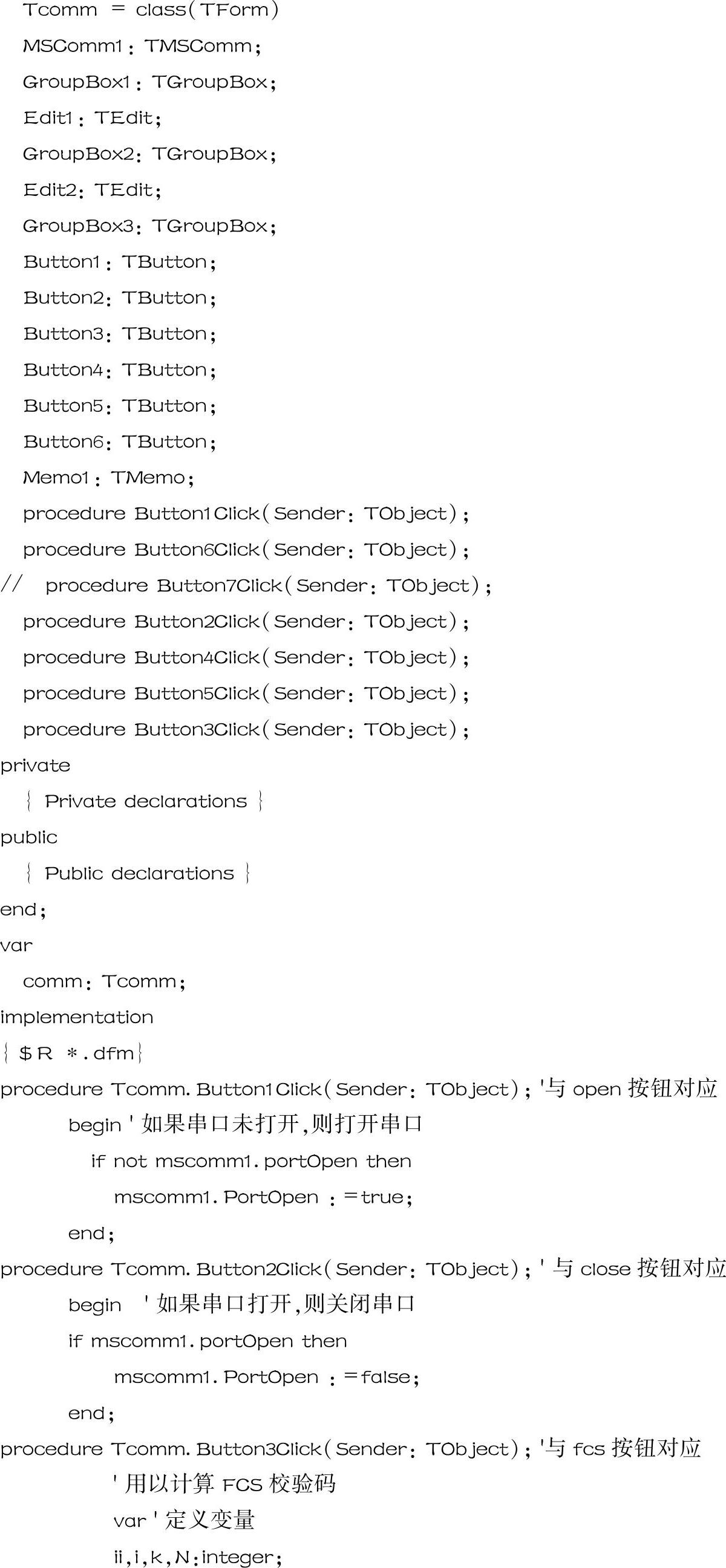

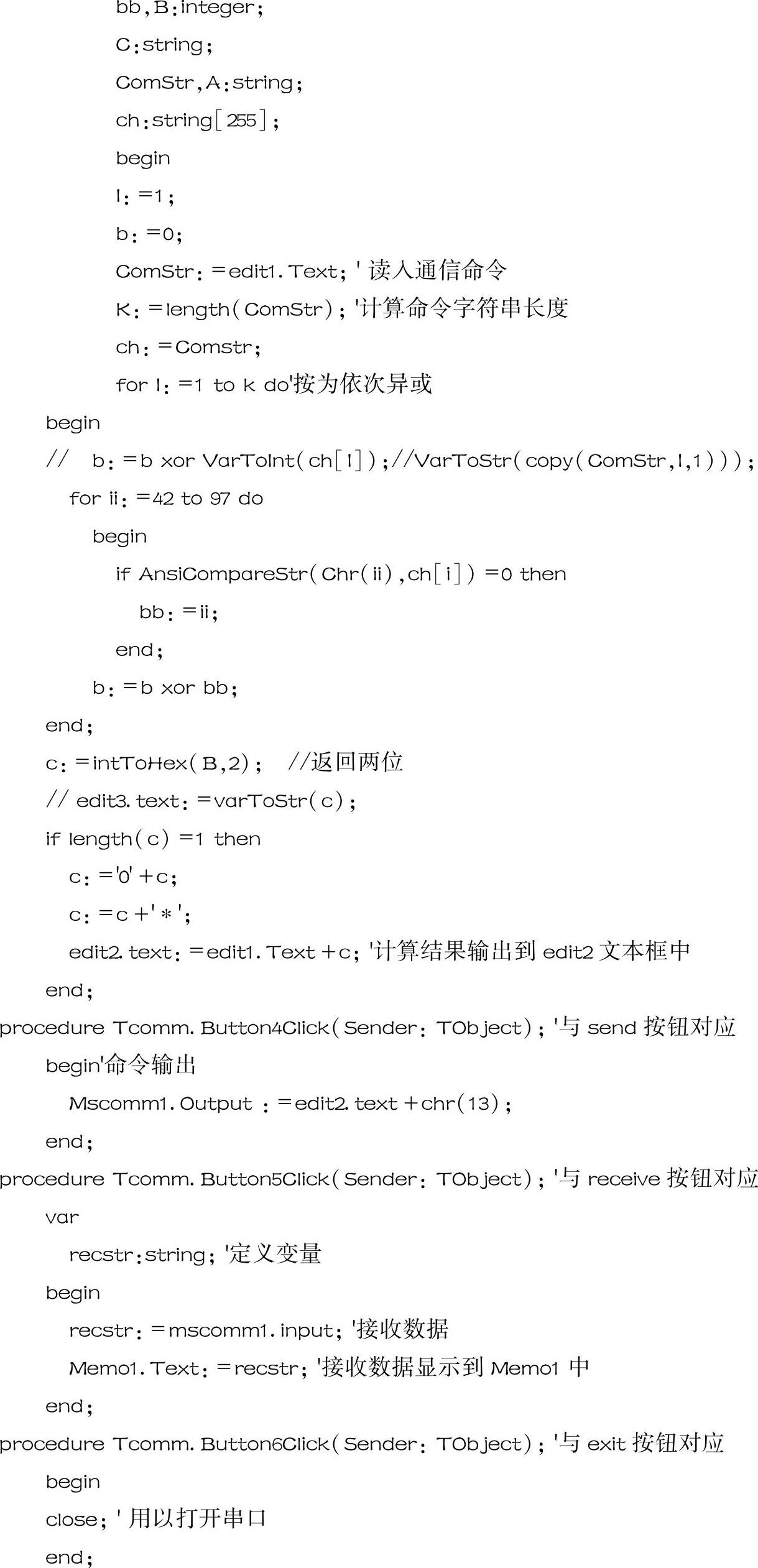

如下为本程序代码。显示Delphi的“开头”代码，是系统生成的。用浅色字符表示。其余为各个按钮点击后执行的程序代码，由用户编写的，并含有简要注解。有6个程序段，分别与6个按钮对应。
运行本程序后，只要在“命令原码”处键入“@00RD00000020”通信命令（读DM0000开始的10个字的数据），然后点击FCS校验（FCS）“按钮”，再点击打开通信口（Open Port）“按钮”，再击发送（Send）“按钮”，再击接收（Receive），如通信正常，将看到如图6-103所示的情况。输入其他命令将有不同显示。要退出系统，先点击关闭通信口（Close Port）“按钮”，后再点击“exit”即可。

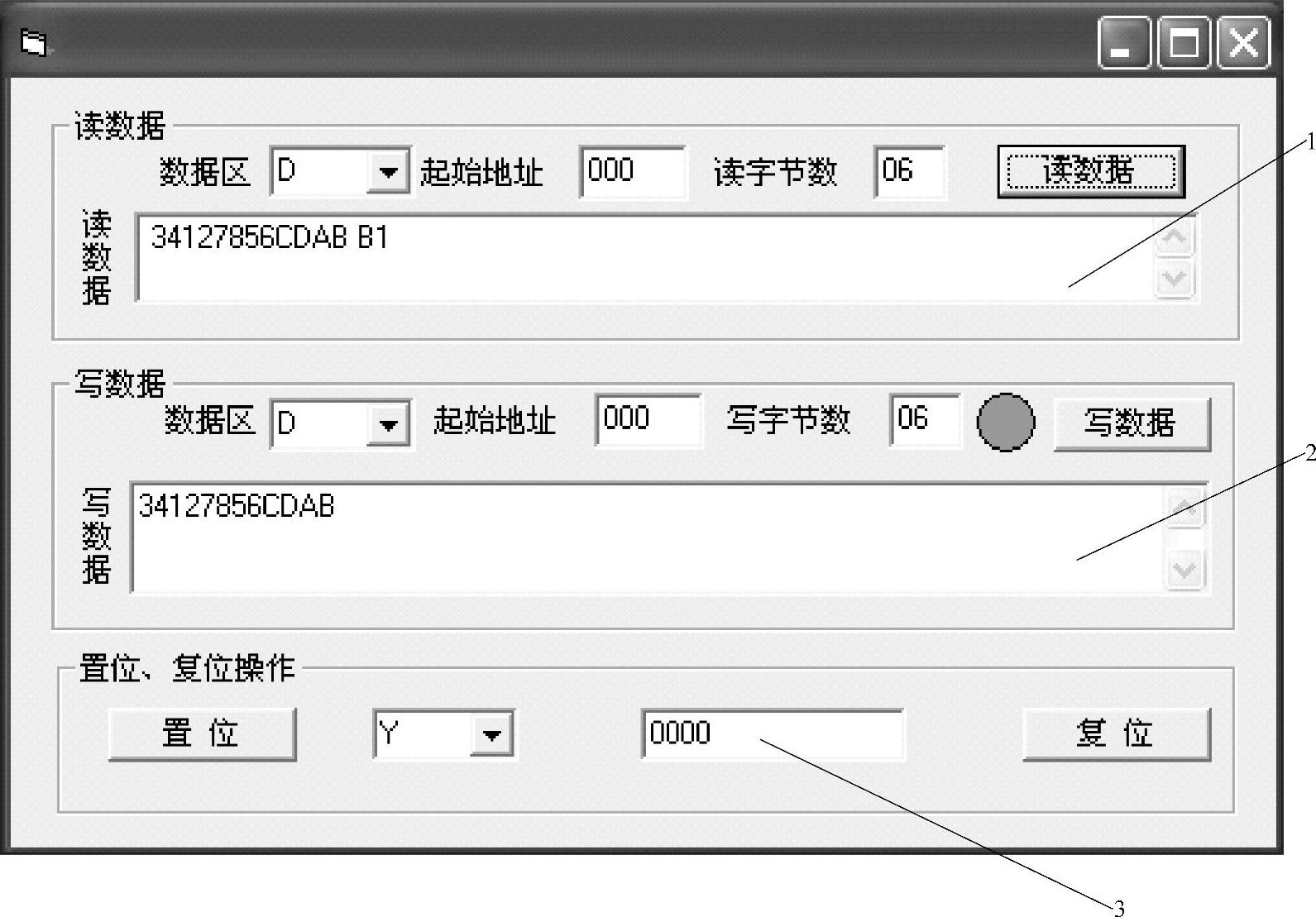

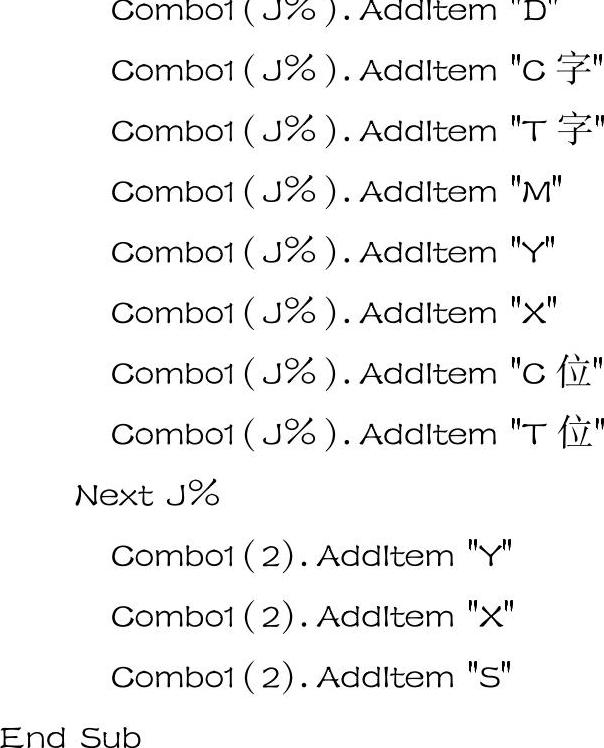

（3）【实例程序3】计算机与三菱编程口通信协议通信VB6.0编程。图6-114所示为FX机VB通信程序画面。程序可实现对字数据读、写及对位数据置位、复位的功能。
图6-114 FX机VB通信程序
1—读数据显示区（Text3） 2—写数据输入区（Text1（2））3-置位复位地址指定区（Text4）
如图所示，如点击“写数据”键，将把要写的数据，本例为“34127856CDAB”，写入PLC的“D”区，从地址0开始的6个字节（以上均可选定），D0、D1、D2中。再击“读数据”键，将向PLC发送读命令，本例为读取从D0开始的6个字节的，通信命令（以上均可选定），如PLC正确回应，则在把CHR（2）+“34127856CDAB”+CHR（3）+“B1”记入读数据显示区中。

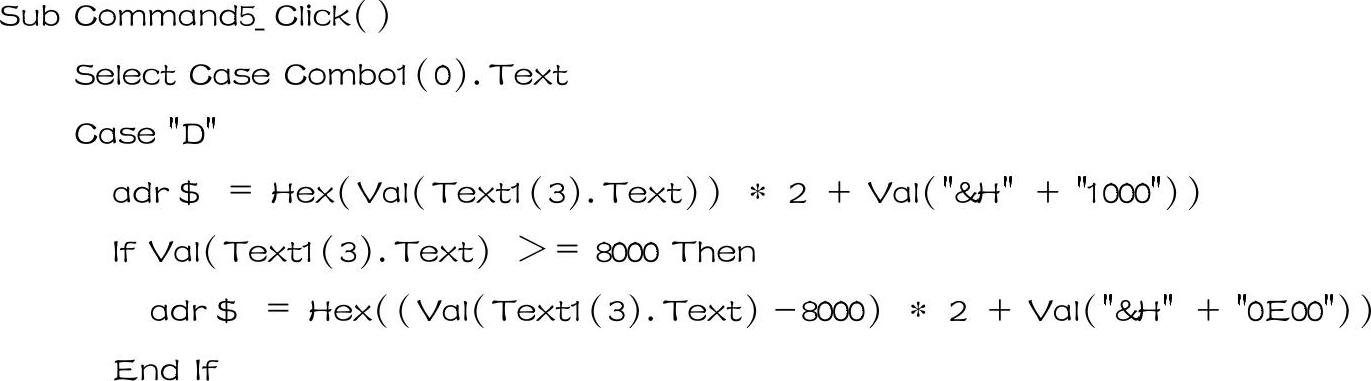

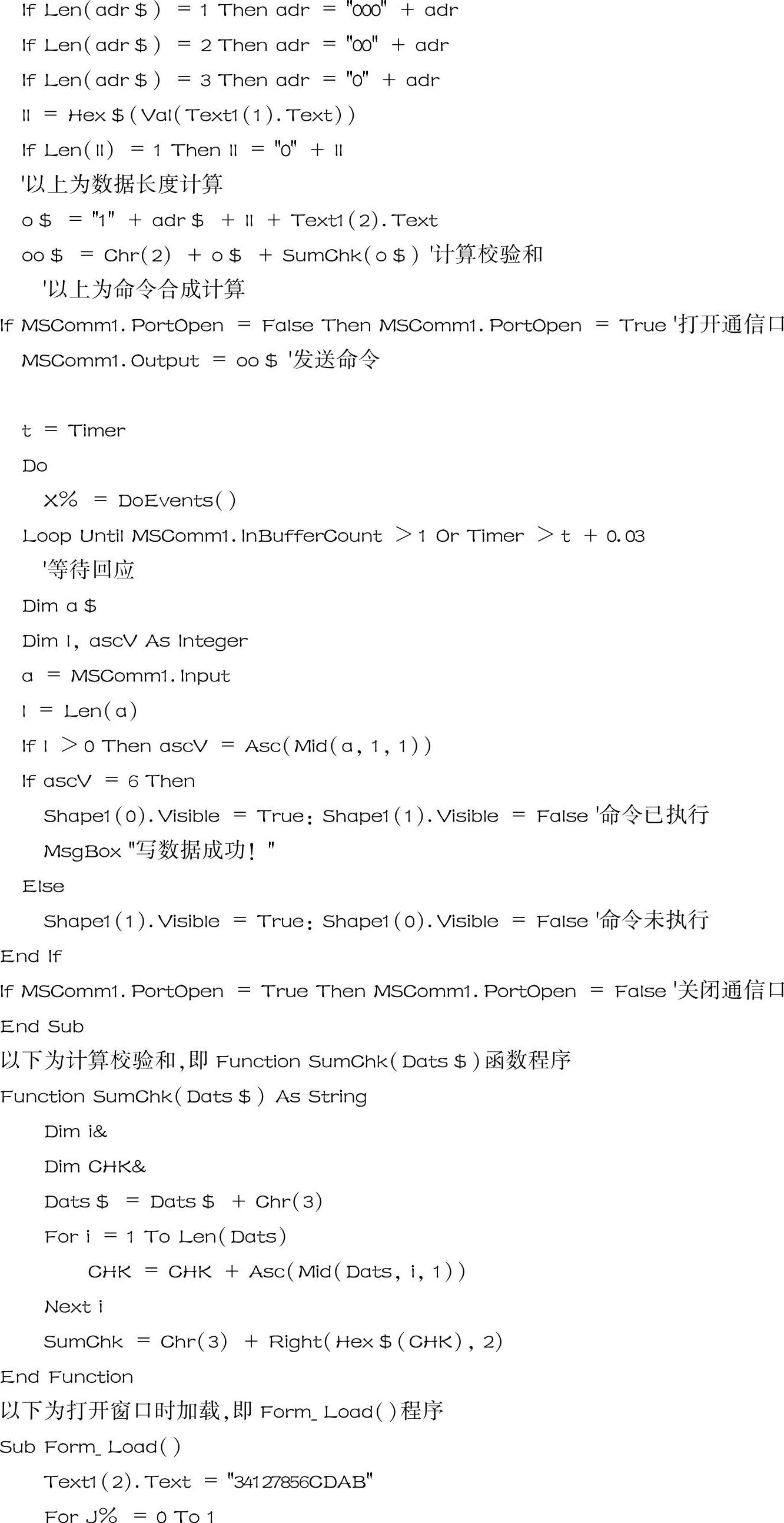

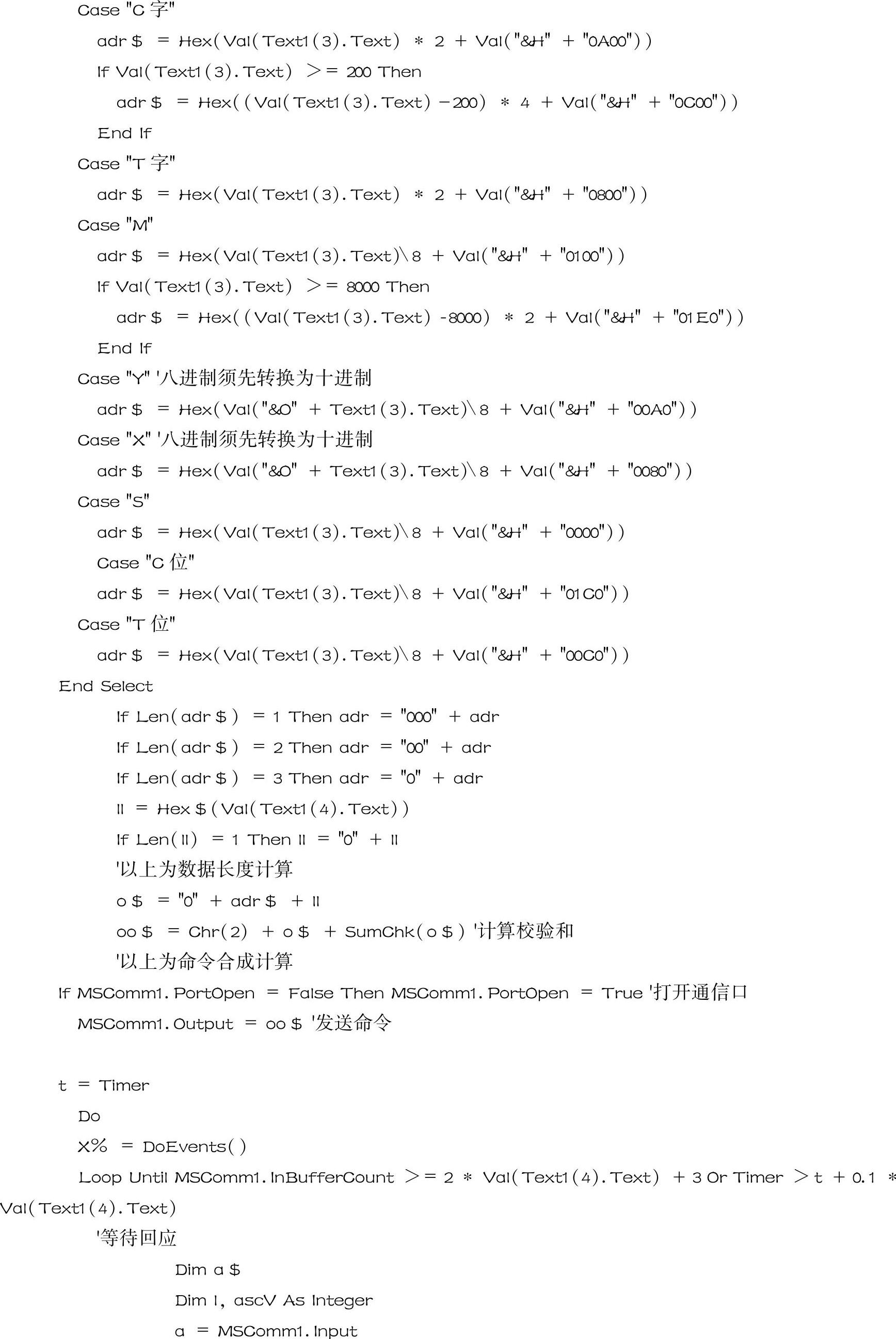

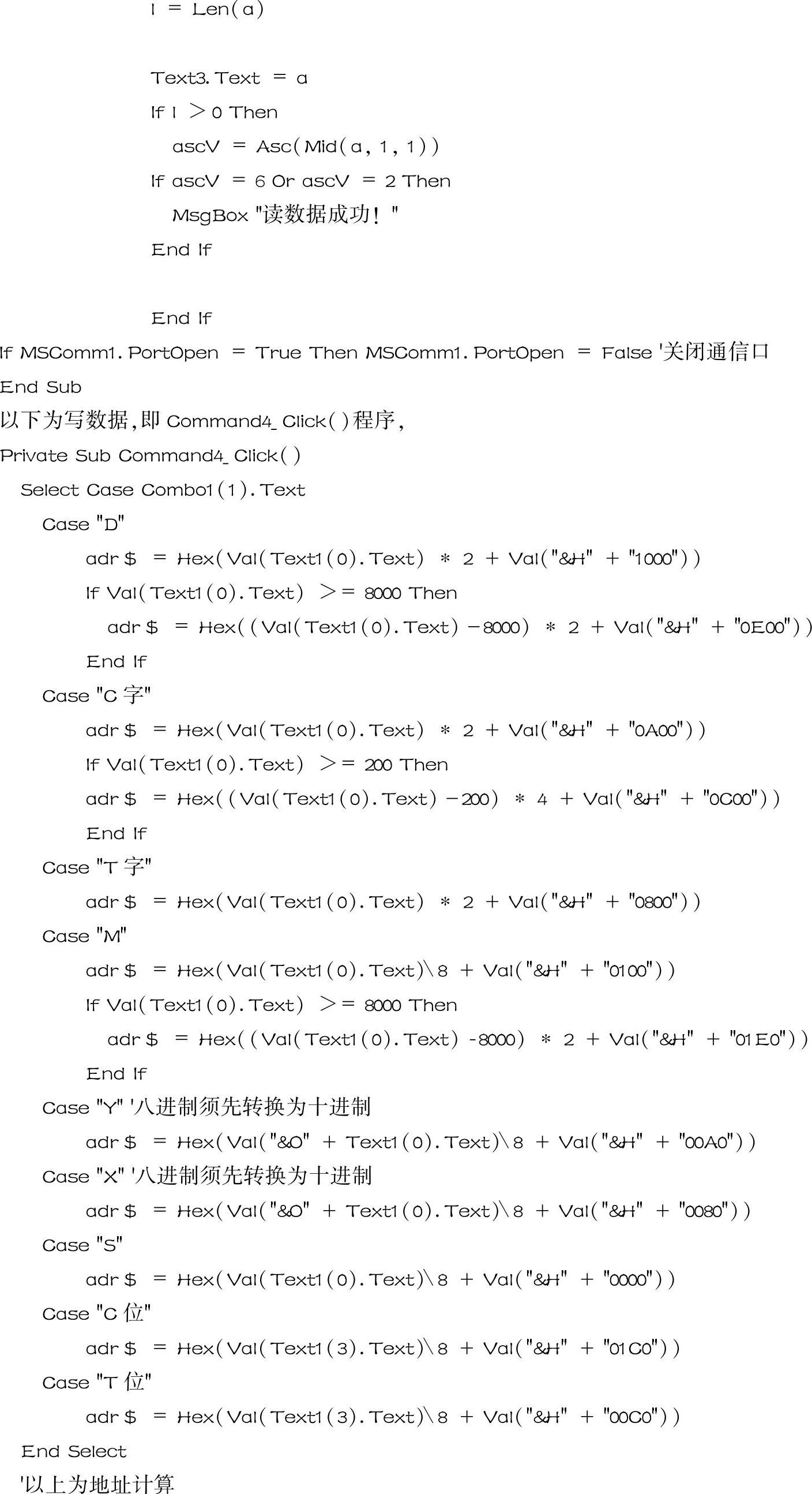

提示：这里D0实际数据为1234、D1实际数据为5678、D2实际数据为ABCD。只是根据它的通信协议，传送字时，低字节先传。所以，要直接使用此数据，还要做相应处理。以下为读数据，即Command4_Click（）程序：
(www.daowen.com)
如图6-114所示，再如击“置位”键，将把指定的位，如本例为Y0000，置成1。而如点击“复位”键，将把指定的位，如本例为Y0000，置成0。地址计算及表示规矩见本章6.8节。

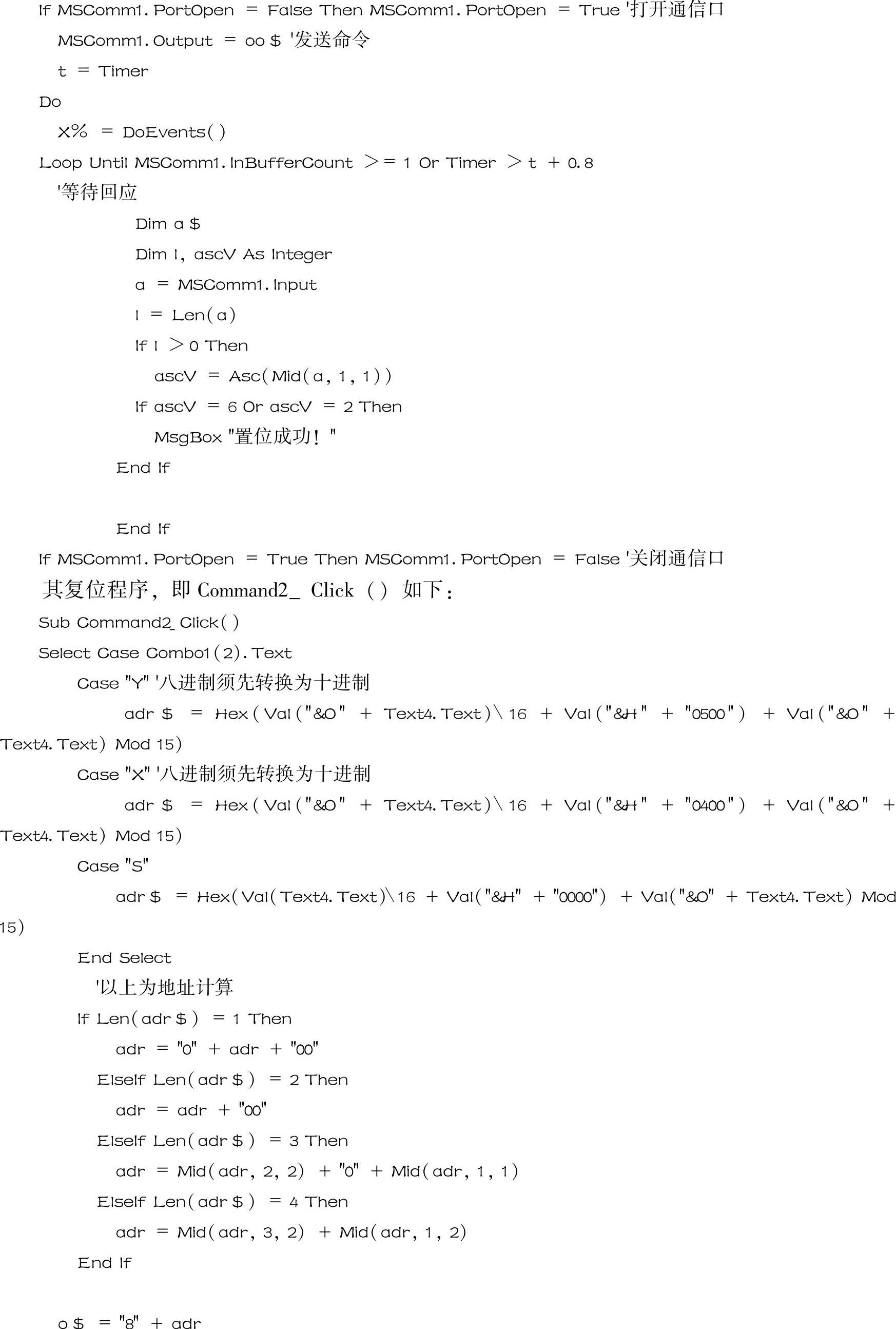

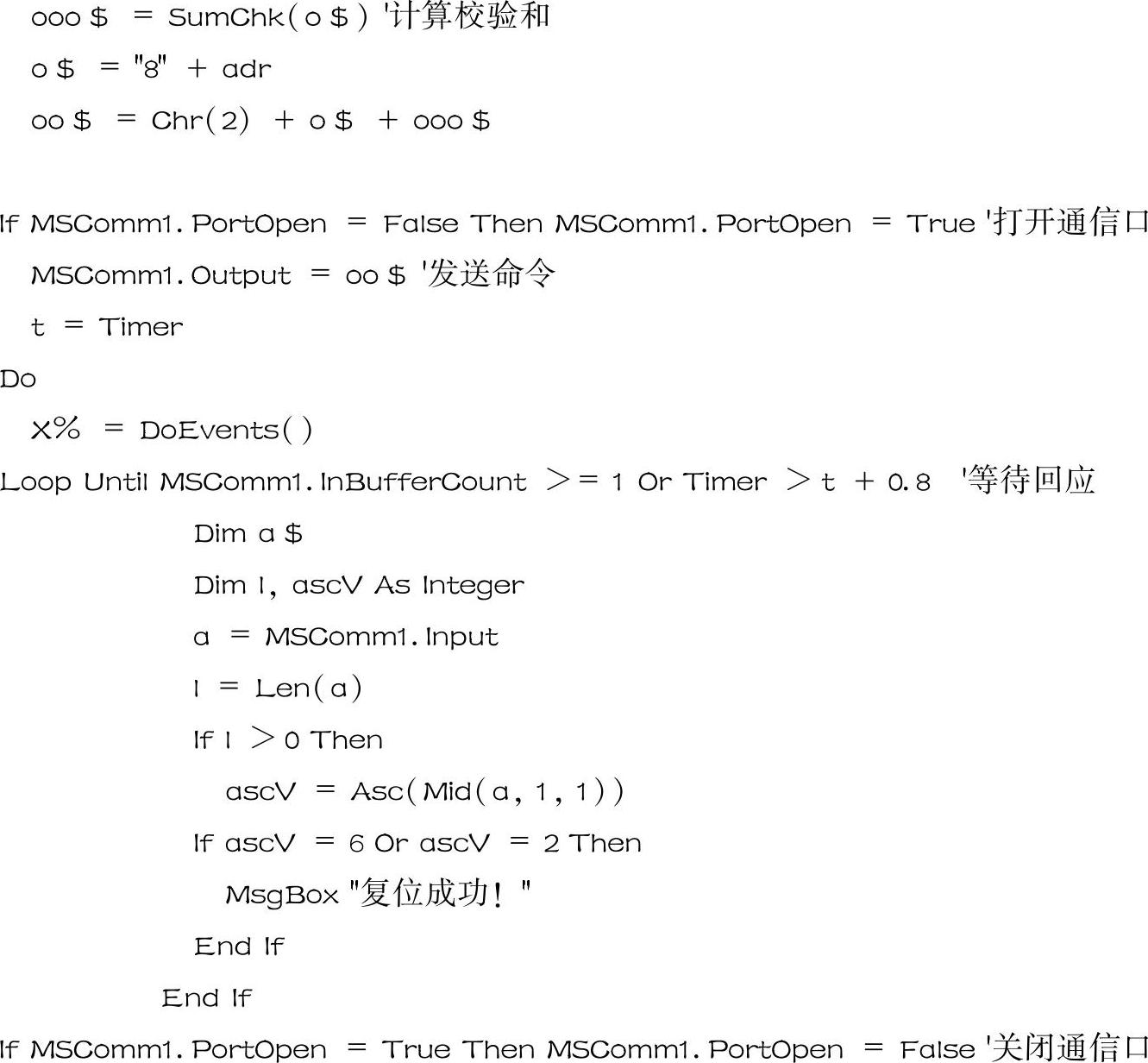

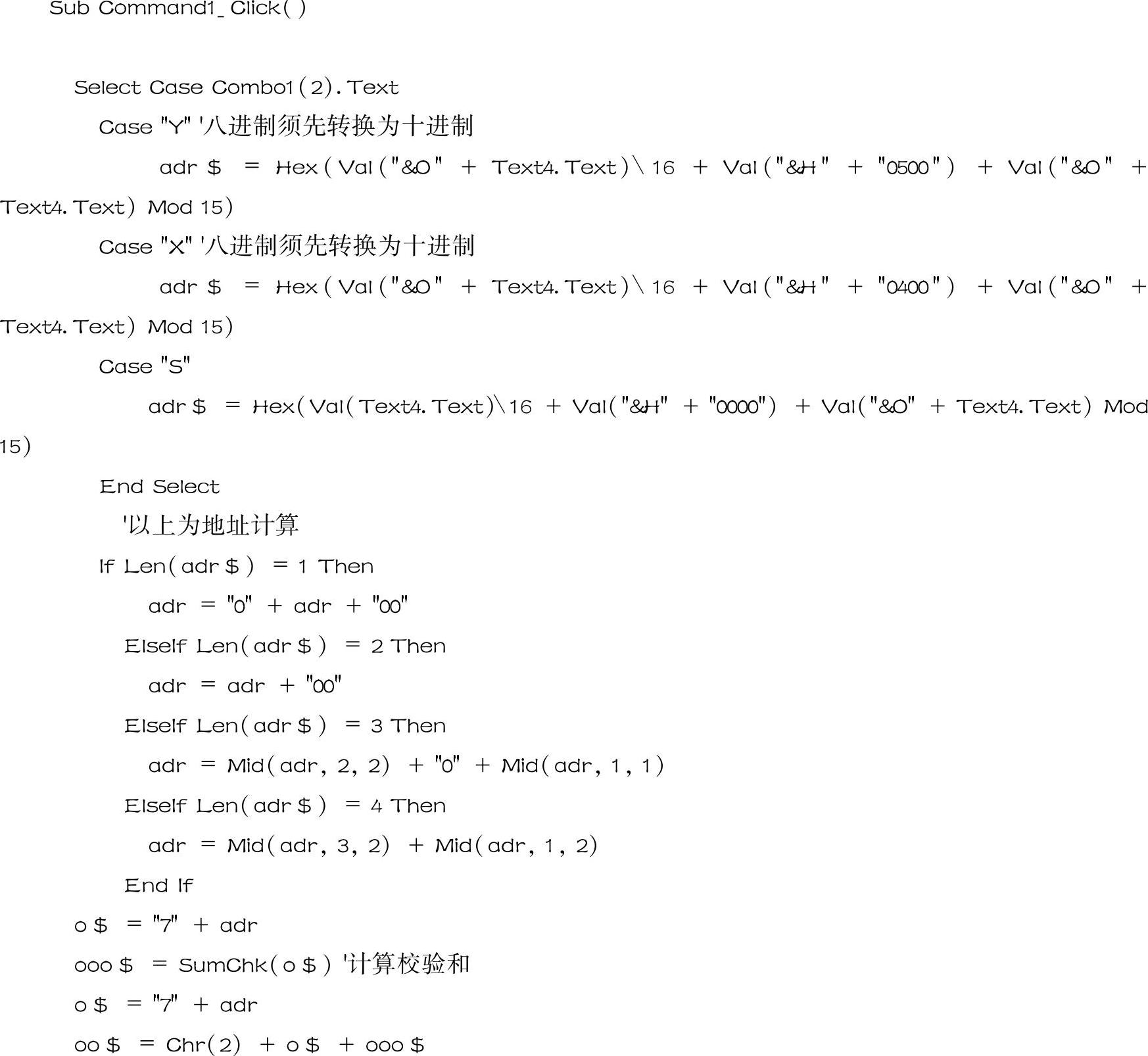

其置位程序，即即Command1_Click（）如下：
（4）【实例程序4】计算机与S7-200 PPI协议通信VB6.0编程。图6-115所示为其通信程序画面。程序可实现对字数据读、写等功能。

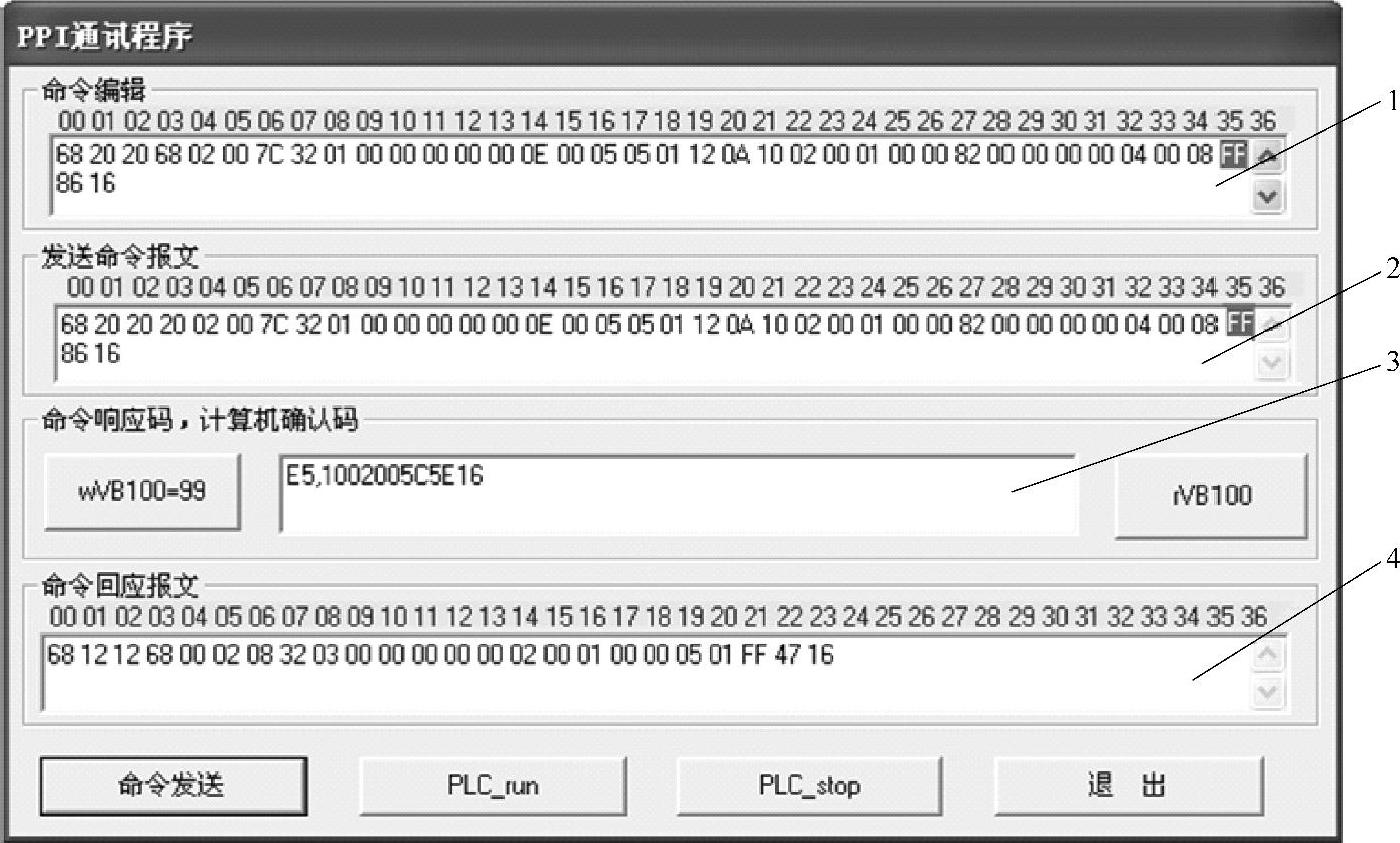

图6-115 PPI通信程序画面
1—命令编辑框（Text4） 2—发送命令报文框（Text1） 3—命令响应、确认框（Text2） 4—命令回应框（Text3）
从图6-115可知，它除了有4个文本框，还有6个按钮。即“wVB100=99”、“rVB100”、“命令发送”、“PLC-run”、“PLV-stop”及“退出”。用鼠标左键点击上述按钮，将执行与其名称对应的过程（SUB），调用相关命令。如点击“wVB100=99”，则执行Sub Command10_Click（）。其余类似，见以下程序注解。

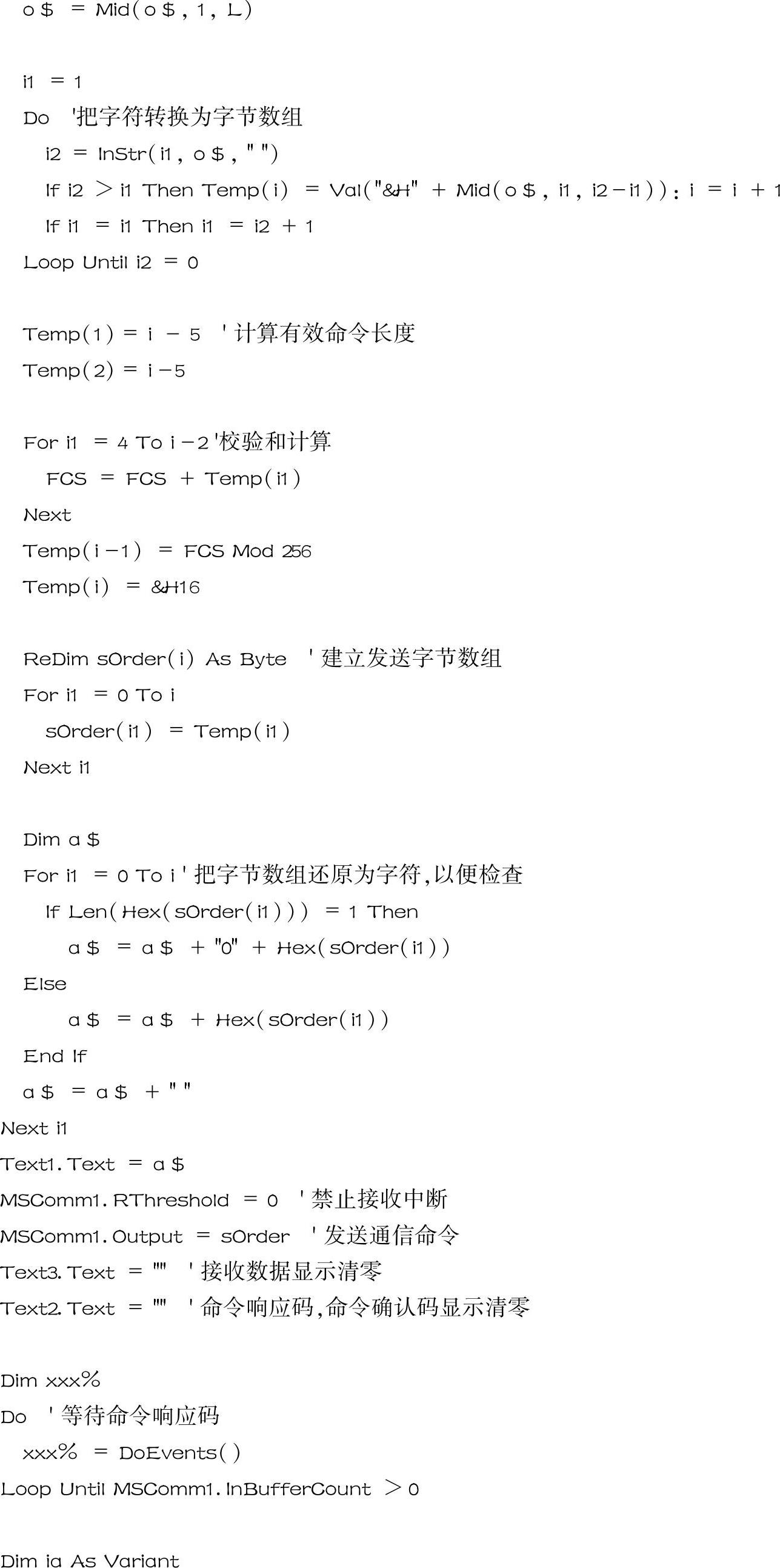

为了程序简练，这里增加了发送通信命令的带参数调用的子过程，即Sub sendOrder（o$）。每个相关命令调用后，对命令码先赋值，然后调Sub sendOrder（o$），发送由命令码字符0$编辑的命令。
此外，当程序启动时，将执行FORM-LOAD过程，对通信口参数进行设定，并打开通信口。当通信口输入事件中断开通时，如通信口得到数据，将运行MSComm1_OnComm过程（SUB）。

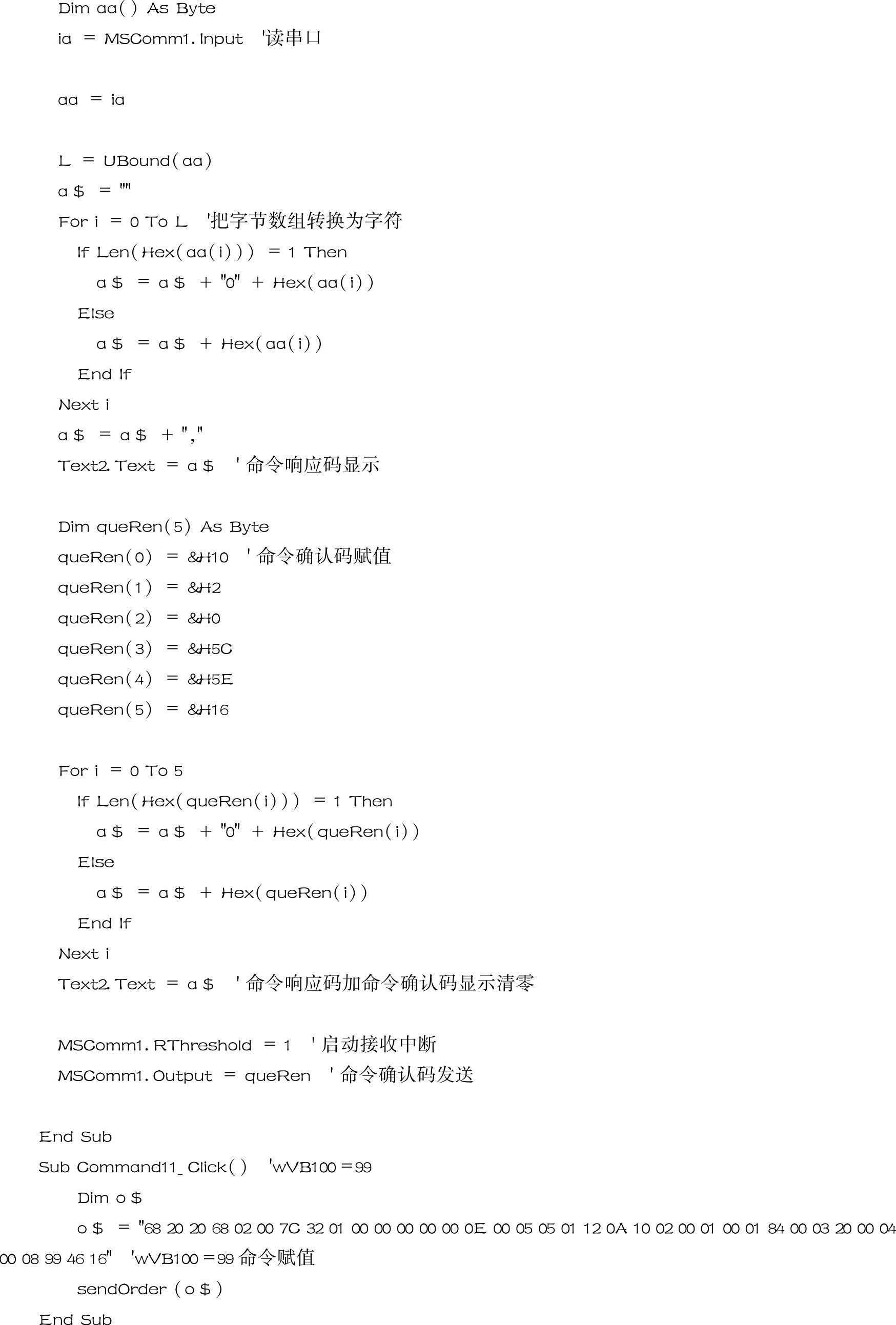

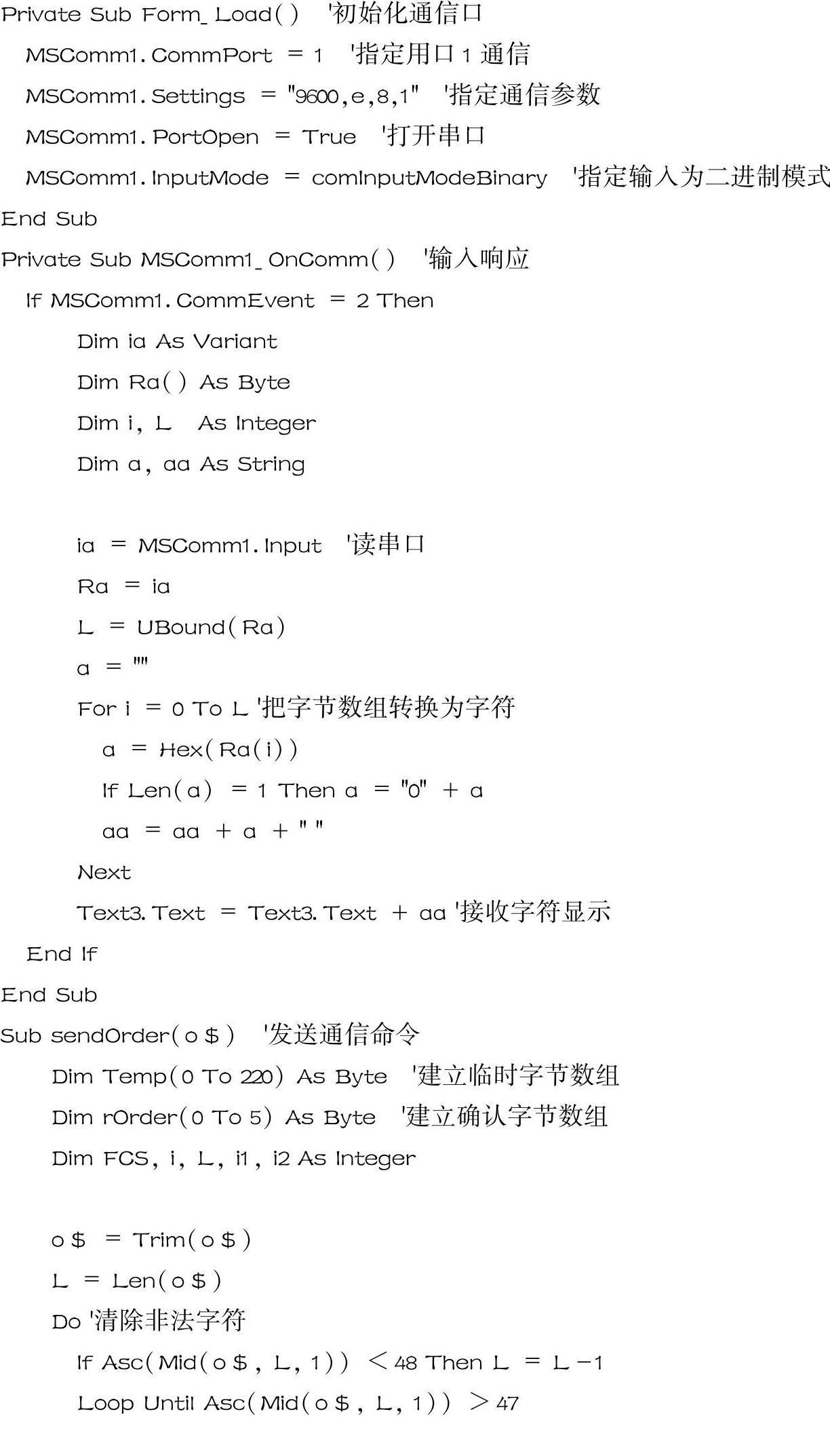

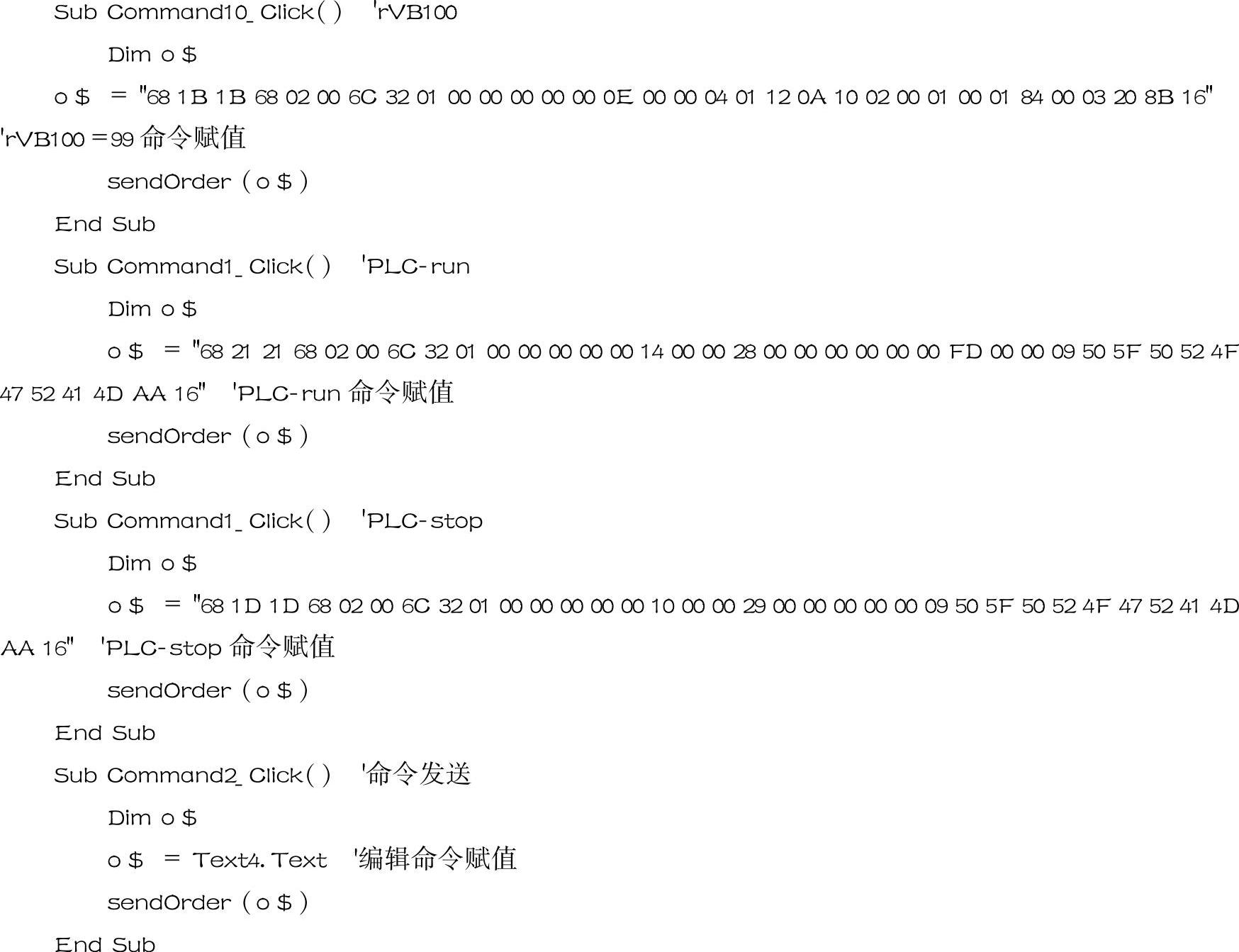

以下为以上各个过程的程序代码。可参照注解阅读。

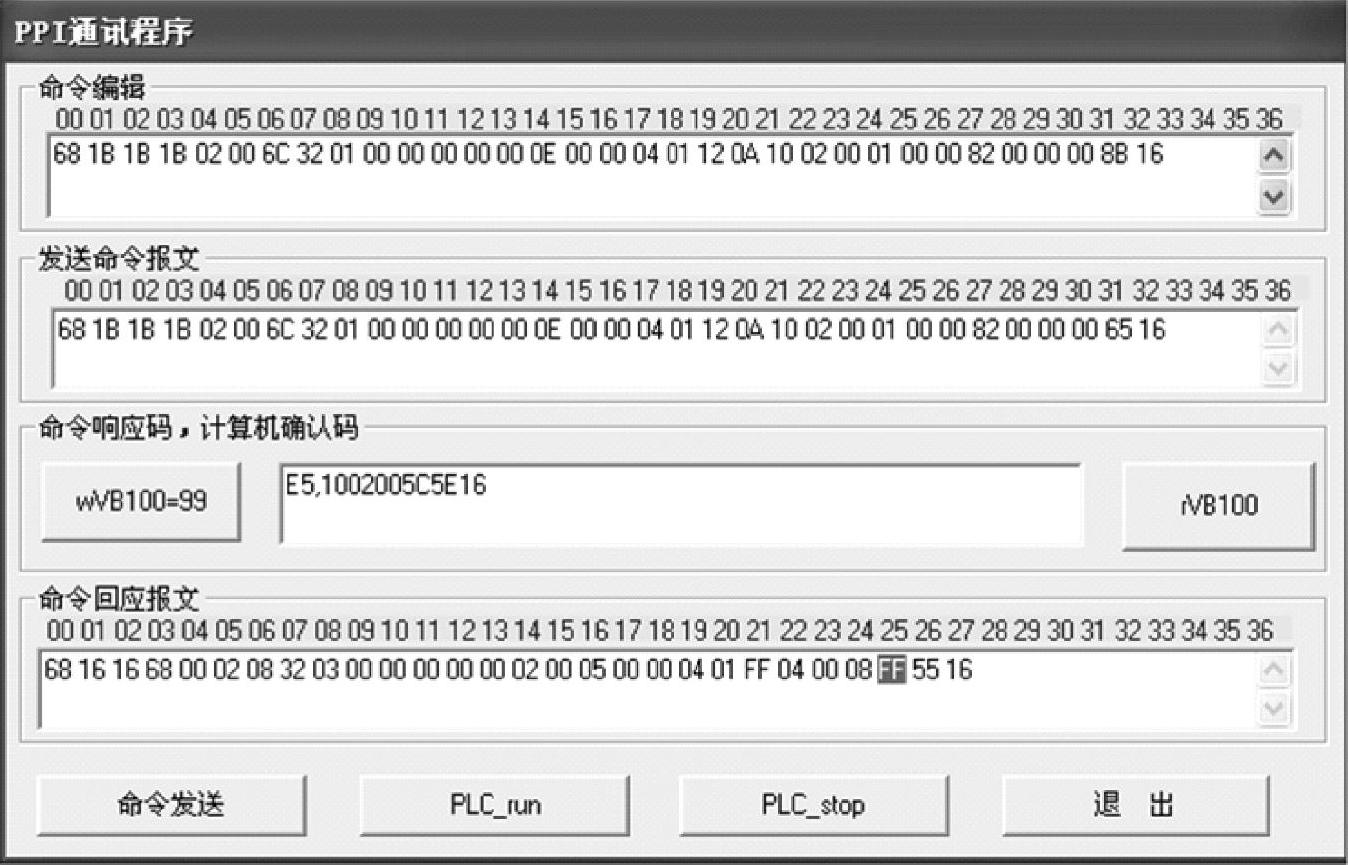

图6-116所示为运行上述程序后出现的PPI通信程序运行画面。对其进行操作过程是，先在命令编辑框上写入命令代码（可参照关于PPI协议填写），然后点击“命令发送”按键。
图6-116 PPI通信程序运行画面
如图6-116所示，这时，将在“发送命令报文框”显示所编辑命令（图示的仅校验码与编辑框不同，本软件可自动生成校验码及命令长度，编辑时，可任意填写）。如通信成功，还将有命令响应码、计算机确认码及命令回应报文。在这个命令回应报文中，黑体字FF即为所读的QB0的数据。
如直接点击“wVB100=99”，将使PLC的VB100写为99。如直接点击“rVB100”，将读PLC的VB100的值，并显示在命令回应报文的倒数第5、6字中。如直接击“PLC-run”，将使PLC运行。如直接击“PLC-stop”，将使PLC停止运行。
本软件方便之处是，通信命令可任意编辑。只要编辑正确，合乎协议要求即可执行。建立用它对协议的一些细节多些测试。以便更全面地弄通PPI协议。
（5）【实例程序5】计算机与和利时LM机Modbus协议通信VB6.0编程。图6-117所示为其通信程序表单画面。其上有发送报文文本框及接收报文文本框。有发送命令及接收命令按钮。
串口的设定与打开、关闭略。输入格式应设为二进制格式。

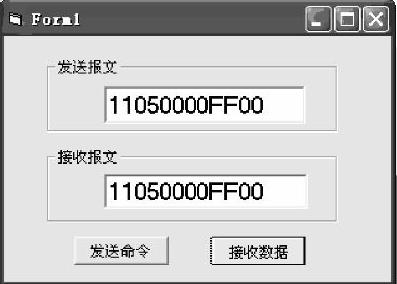

图6-117 计算机与PLC串口Modbus协议通信程序表单

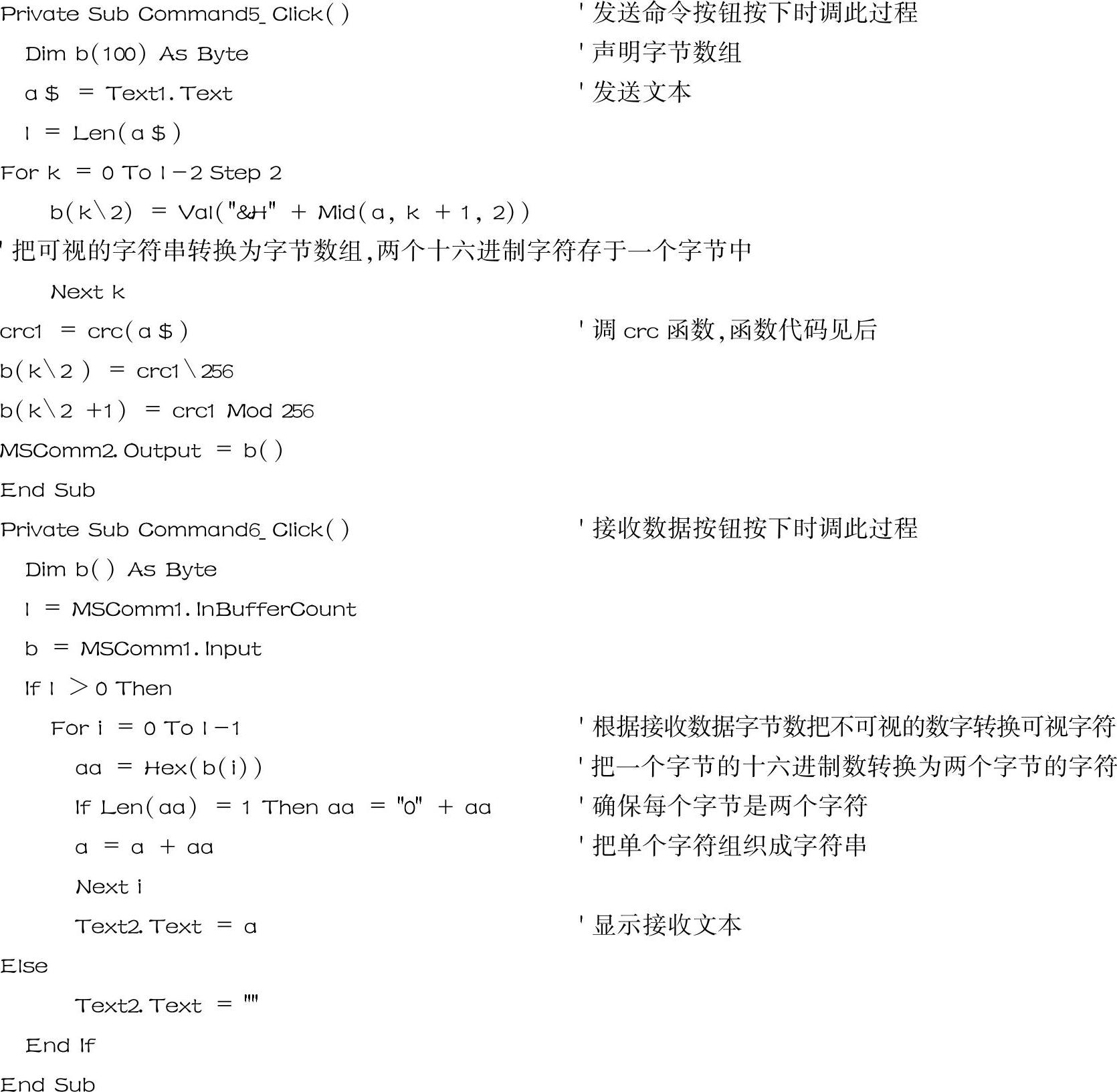

发送及接收命令程序代码如下：

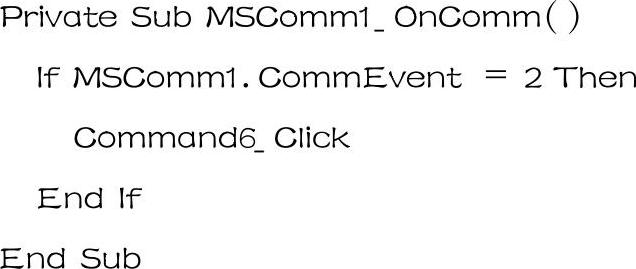

如果要使用中断实现数据接收，还可以把MSComm1.RThreshold设置为1，并增加以下过程：

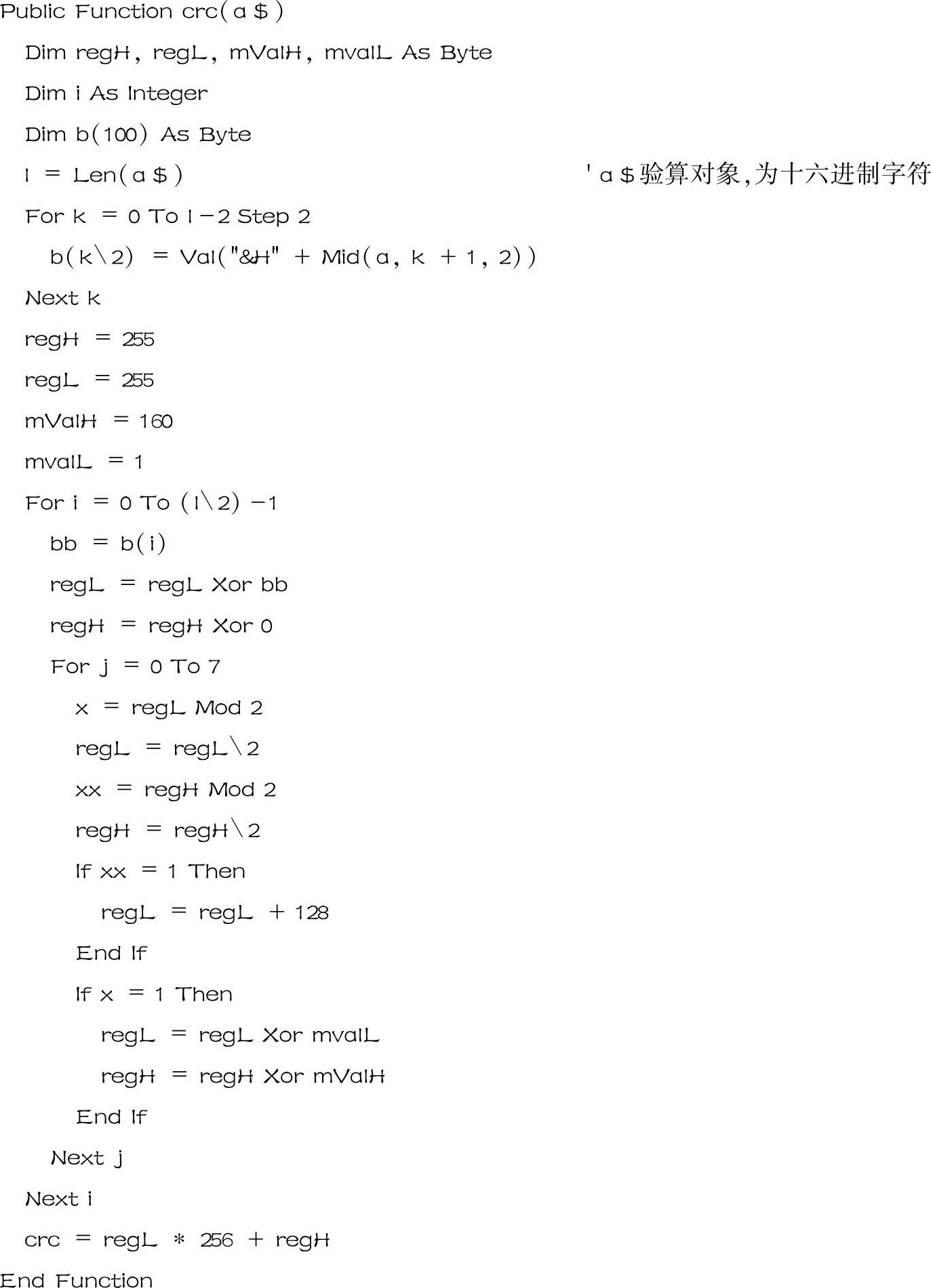

而上述过程中调用的CRC函数代码为
有了上述设定及程序代码，运行程序，如图6-117所示的命令文本，发送后，将使PLC的%QX0.0强制为ON。并将返回与发送命令相同的数据。
（6）【实例程序6】计算机与欧姆龙PLC通信VB.Net编程。VB.Net包装在微软新版本的Visual Studio 2005开发工具中。使VB提升为也可面向对象及多线程编程。在它的NET Framework2.0类库中，包含有SerialPort类（用于串口通信），类似VB6.0的Mscomm控件，但功能也有很大提升，可更方便地用于串口通信程序编程。

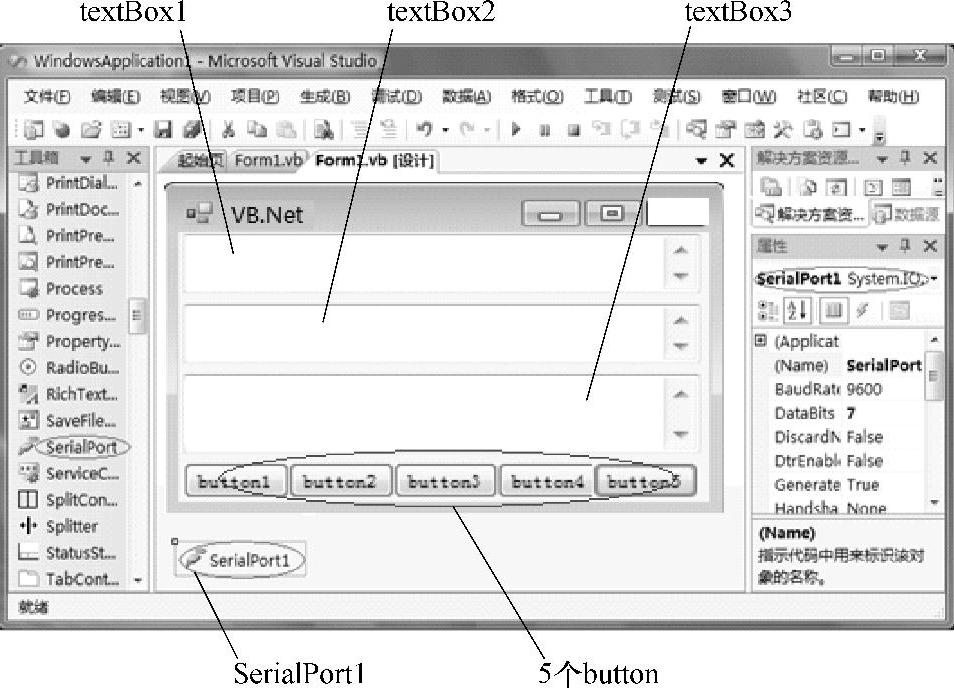

图6-118所示为VB.Net的开发环境及建立的一个工程“VB.Net”窗口。
图6-118 VB.Net开发环境及Form1窗口
从图6-118可知，在VB.Net窗口上，加载了5个button按钮控件及3个textBox文本控件。前者用于激发执行与通信相关的程序，后者用以键入与显示通信数据。此外，还有串口通信控件SerialPort1。
这5个button1～5分别用于打开串口、关闭串口、启动fcs校验码计算、发送通信命令及接收通信数据。3个textBox，1用于键入通信命令，2用于存储fcs运算结果，3用于显示接收数据。

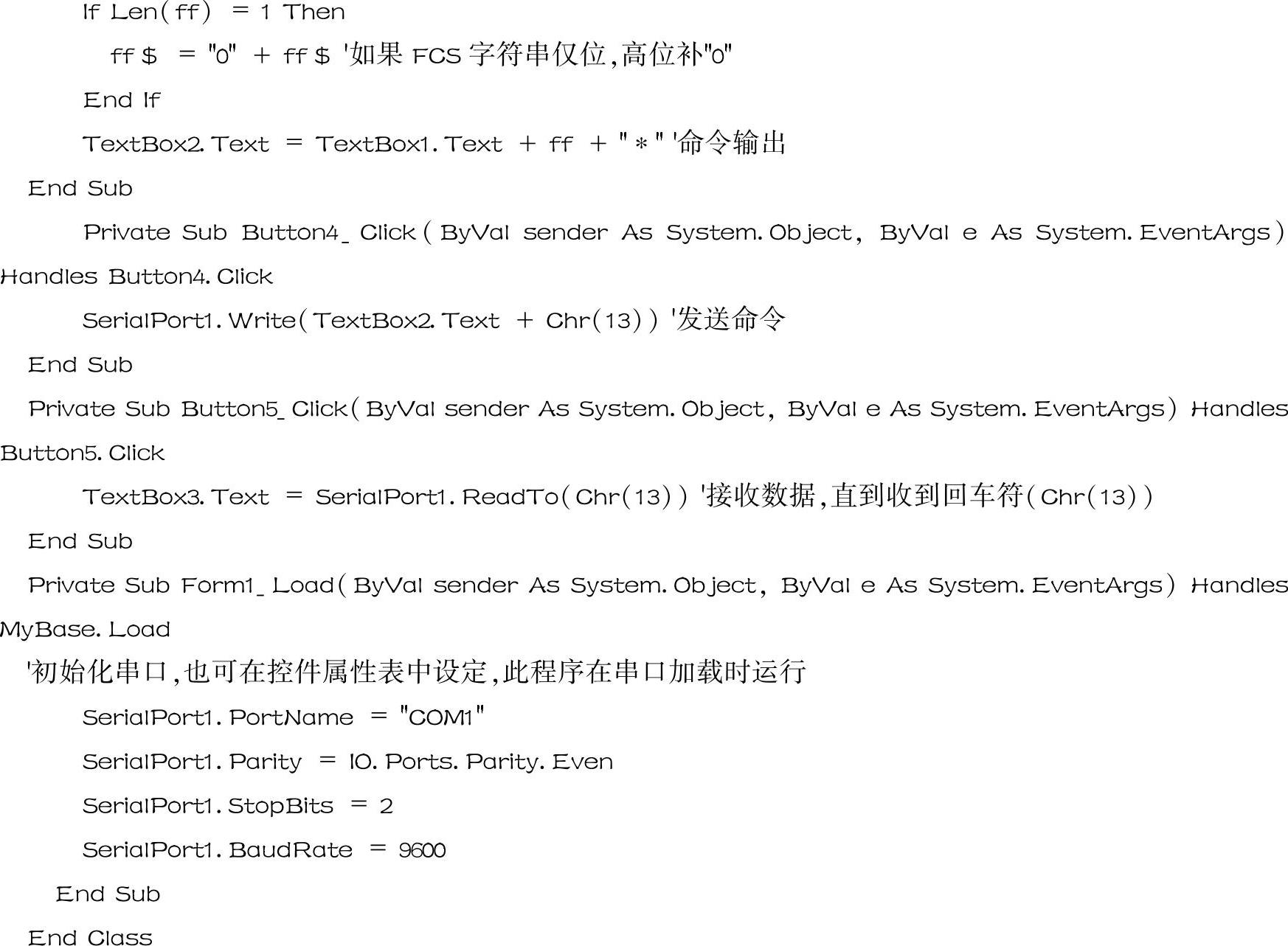

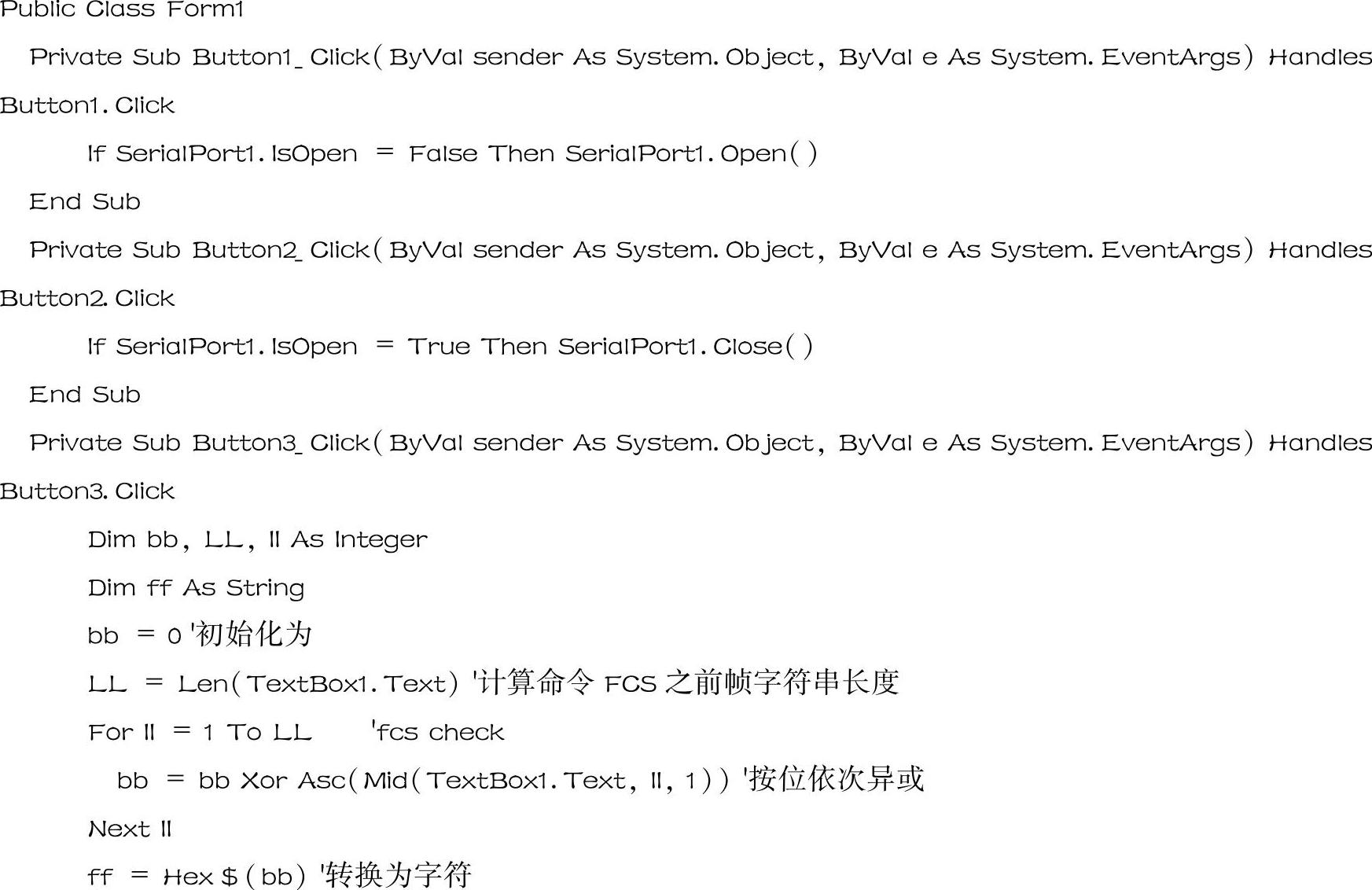

程序作为Form1类包装在一起，其有关代码及必要注释如下。

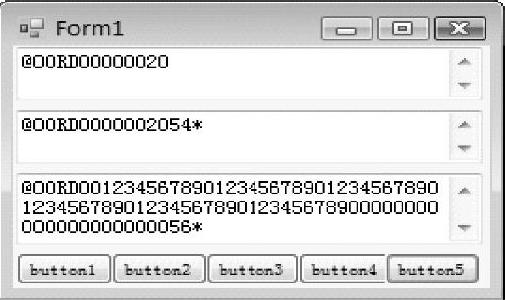

图6-119所示为本程序运行画面。这时，如在textBox中键入“@00RD00000020”通信命令（读DM0000开始的10个字的数据），然后点击button3（FCS校验），再点击button1（打开通信口），再点击button4（发送命令），再点击button5（接收数据）。如通信正常，将看到如图所示的情况。输入其他命令将有不同显示。要结束通信，可点击button2（关闭通信口）。要退出系统，可点击窗口右上角的“
”键。
图6-119 通信程序运行画面
（7）【实例程序7】计算机与欧姆龙PLC通信C#编程。C#编程语言是微软在微软新版本的VisualStudio 2005中新开发的编程语言。具有VB界面好、开发快及VC程序效率高、运行速度快的双重优点。也是与SUN公司JAVA“PK”的产物。它也自带有通信控件SerialPort，可很方便地用以编程写通信程序。

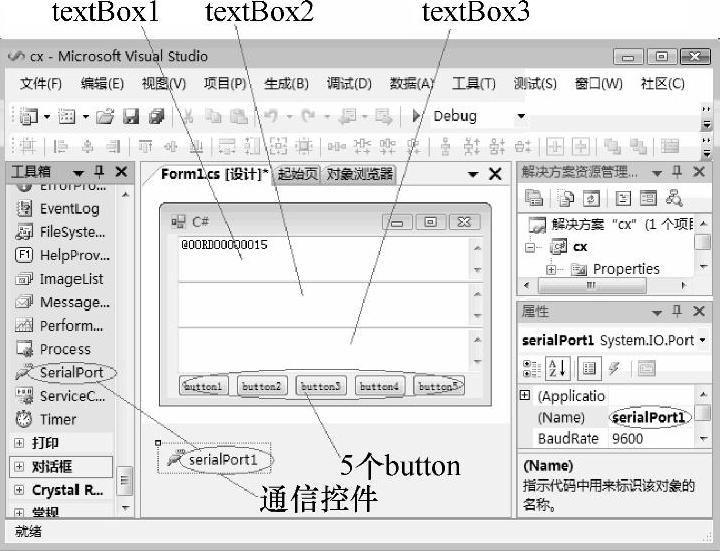

图6-120 C#开发环境及Form1窗口
图6-120所示为C#的开发环境及建立的一个工程“C#”窗口。
从图6-120可知，在C#窗口上，与上述VB.Net窗口一样，也加载了5个button按钮控件及3个textBox文本控件。前者用于激发执行与通信相关的程序，后者用以键入与显示通信数据。此外，还有串口通信控件SerialPort1。
这5个button1～5分别用于打开串口、关闭串口、启动fcs校验码计算、发送通信命令及接收通信数据。3个textBox，1用于键入通信命令，2用于存储fcs运算结果，3用于显示接收数据。

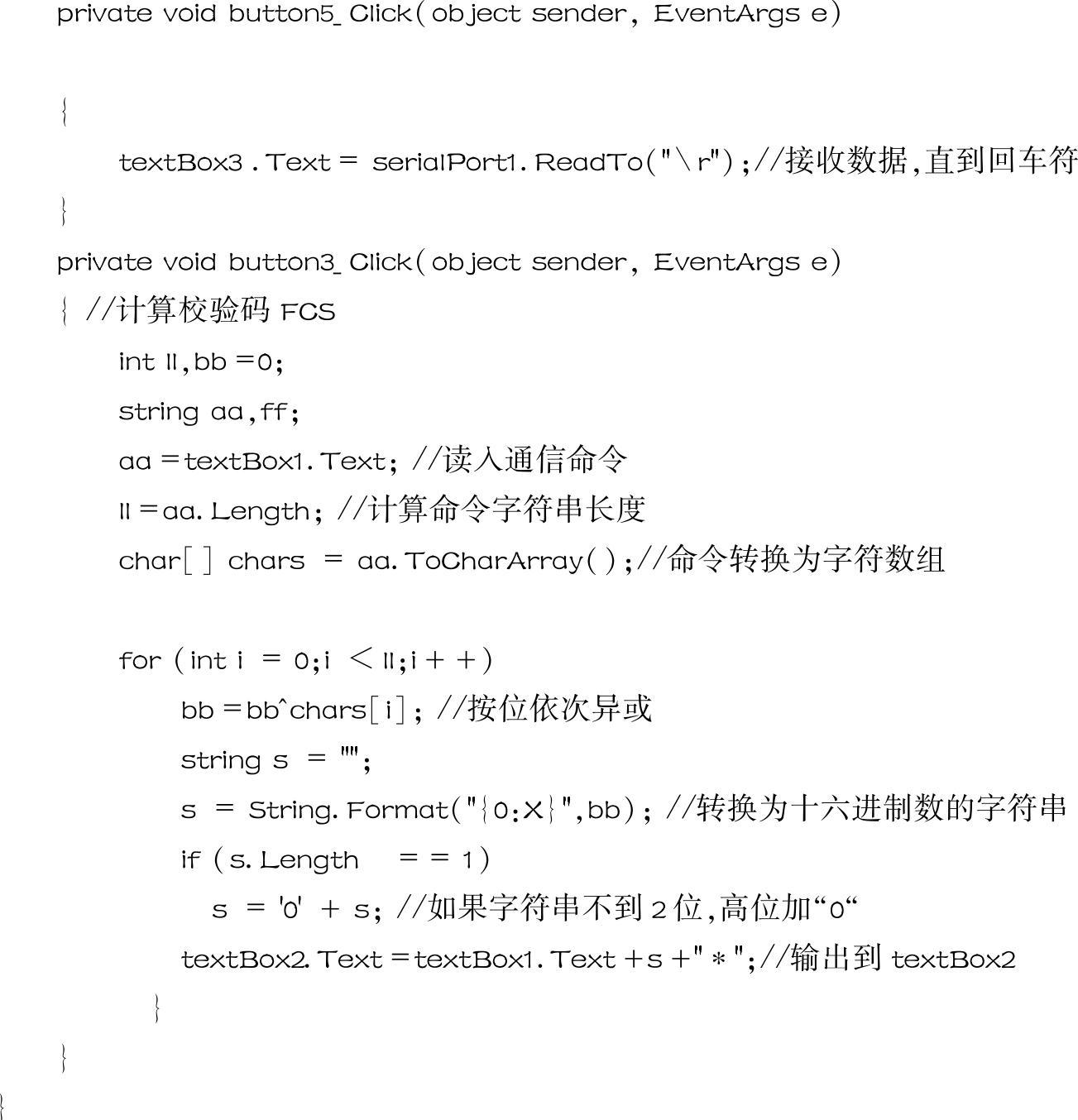

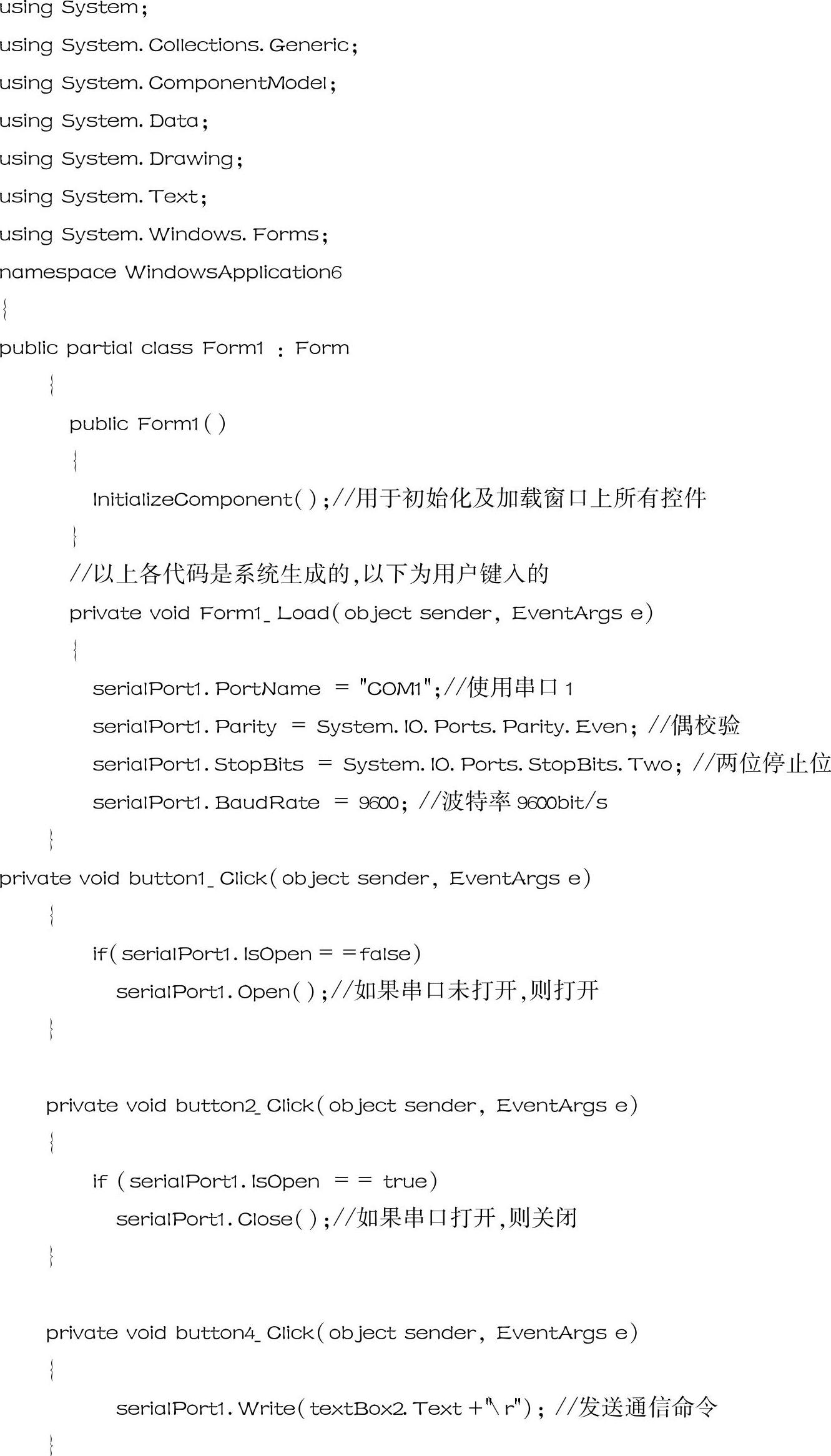

程序关代码及必要注释如下。
本程序运行与图6-119所示VB.Net的运行画面相同。如在textBox中键入“＠00RD00000020”通信命令（读DM0000开始的10个字的数据），然后点击button3（FCS校验），再点击button1（打开通信口），再点击button4（发送命令），再点击button5（接收数据）。如通信正常，将看到如图所示的情况。输入其他命令将有不同显示。要结束通信，也可点击button2（关闭通信口）。要退出系统，可点击窗口右上角的“
”键。
