通信程序的基本算法是：

主站向从站发送数据：主站要执行相关指令，把要传的数据写到与从站读数据地址映射的写区；而从站也要执行相关指令，读取此读区数据。

从站向主站发送数据：从站要执行相关指令，把要传的数据写到与主站读数据地址映射的写区；而主站也要执行相关指令，读取此读区数据。

为了安全，还可增加定时监控。看发出的控制命令在预定的时间内是否得到回应？未能按时回应，可作相应显示或处理。

1.欧姆龙PLC间主、从网络通信程序实例

图6-8所示为欧姆龙PLC的主、从网络。要求用主站上的一个起、停按钮，去控制从站的一个装置工作，看看这样的地址映射通信程序是怎么编的。

图6-17所示为主机上的程序。

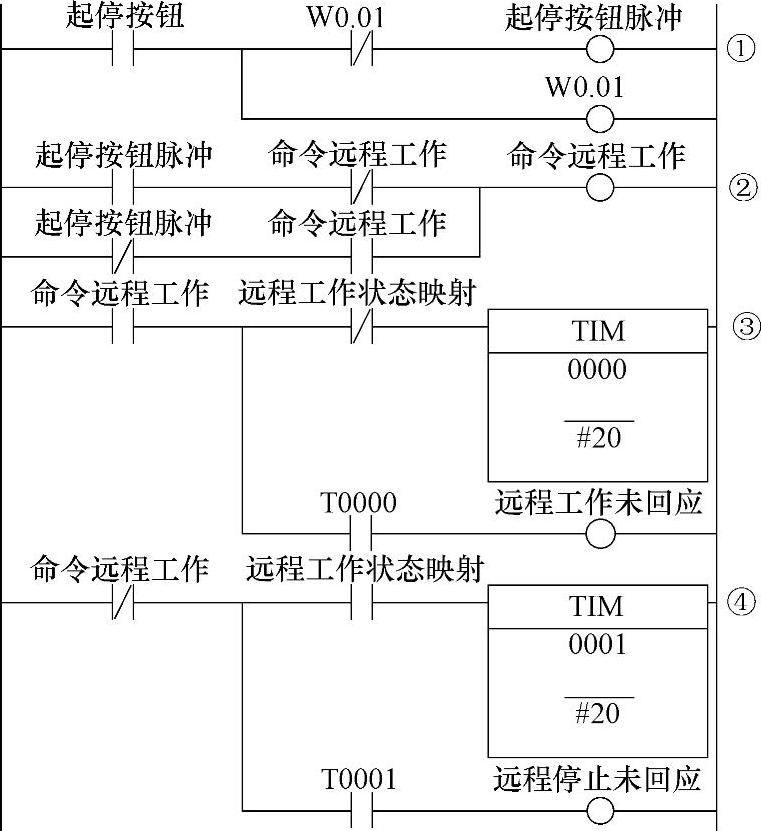

图中①用以把“起、停按钮”的输入信号转换为脉冲信号，“起、停按钮脉冲”，即“起、停按钮”ON时，“起、停按钮脉冲”仅ON一个扫描周期。②用以控制“命令远程工作”的起停（ON/OFF），这个电路前已做过讨论，这里不再重复。“命令远程工作”的状态将通过网络通信，复制给下位机的“命令远程工作映射”。而下位机的程序如图6-18所示，很简单，只有两个梯级指令，第一梯级的目的是把“命令远程工作映射”赋值给“远程工作”。

图6-17 地址映射通信主机程序

显然，有了以上的这些对应程序，完全可达到用主站上的一个起、停按钮，去控制从站的一个装置工作的目的。

但对重要的远程装置的工作控制，仅此是不够的。发出工作命令后，应确切弄清控制命令是否执行了。进而可选择相应的对策。

图6-18 地址映射通信从机程序

为此，图6-17中加入了③、④梯级程序。从图知，只要“命令远程工作”状态改变，就可使定时器工作。如“命令远程工作”与“远程工作状态映射”一致，则定时器工作停止。而“远程工作状态映射”是下位机“远程工作状态”的映射，是通过通信传来的。从图6-18梯级②知，“远程工作状态”是“远程工作”的直接赋值。故只要在一定时间（为了通信传送数据需要）内，下位机实现了上位机“命令远程工作”的要求，“远程工作未回应”或“远程停止未回应”都不会ON，否则就可能ON。依此，上位机就清楚了下位机是否执行了给其控制命令了。

提示：本例用的为符号地址。而建立好符号地址与实际地址对应关系是编程的关键，一定要弄清。为此，必要时可参阅有关产品说明书。

2.S7-200与S7-300通过Profibus联网通信编程实例

首先须打开STEP7软件，对S7-300站组态。S7-200使用EM277 Profibus模块，但不需组态。有关S7-300组态过程如下：

（1）建立仅含有S7-300主站的Profibus网络。

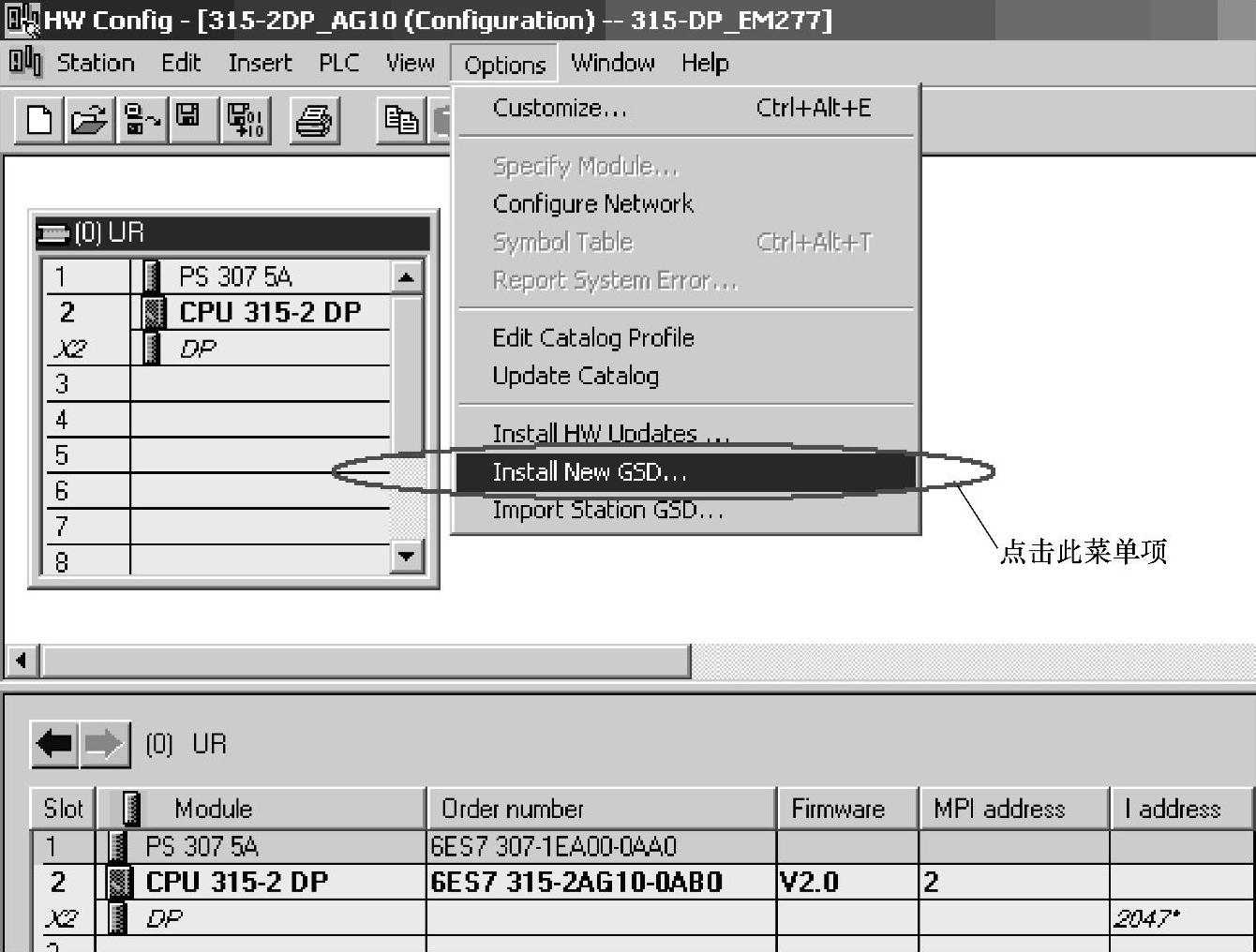

（2）安装EM277从站配置文件。办法是点击STEP7的硬件组态窗口主菜“Option”项下的“Install new GSD”项，以导入SIEM089D.GSD文件，如图6-19所示。

图6-19 点击“Install new GSD”项

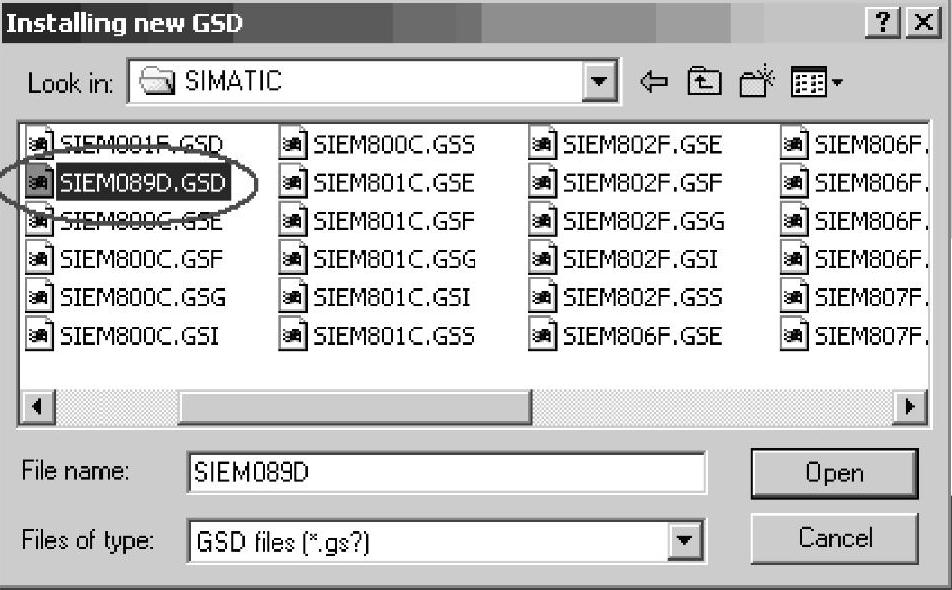

（3）在弹出如图6-20所示的“Installing new GSD”窗口的“SIMATIC”文件夹中，选中EM277的GSD文件（SIEM089D.GSD），并点击“Open”按钮即可导入该文件。如果找不到这个文件可上网搜索、下载。并在下载存储的目录中找出它。

图6-20 Installing new GSD窗口

（4）导入GSD文件后，在“HWConfig”窗口右侧的设备选择列表的“Profibus DP”→（下的）“AdditionalField Devices”→（下的）“PLC”→（下的）“SIMATIC”→（下的）“EM277”以及下的诸项。这时还是用拖放方法，办法如图6-21所示，先把“EM277”拖放到所建的仅有主站的网络上。之后会弹出“Properties Profibus Interface EM277 Pro-fibus-DP”窗口，从中可选定从站地址。还可从中点击“Properties”按钮，进而做相应选定。但此时“EM-277 Profibus”下仍为空。表示仍需指定实际的I/O点数。

图6-21 把“EM277”拖放到网络上

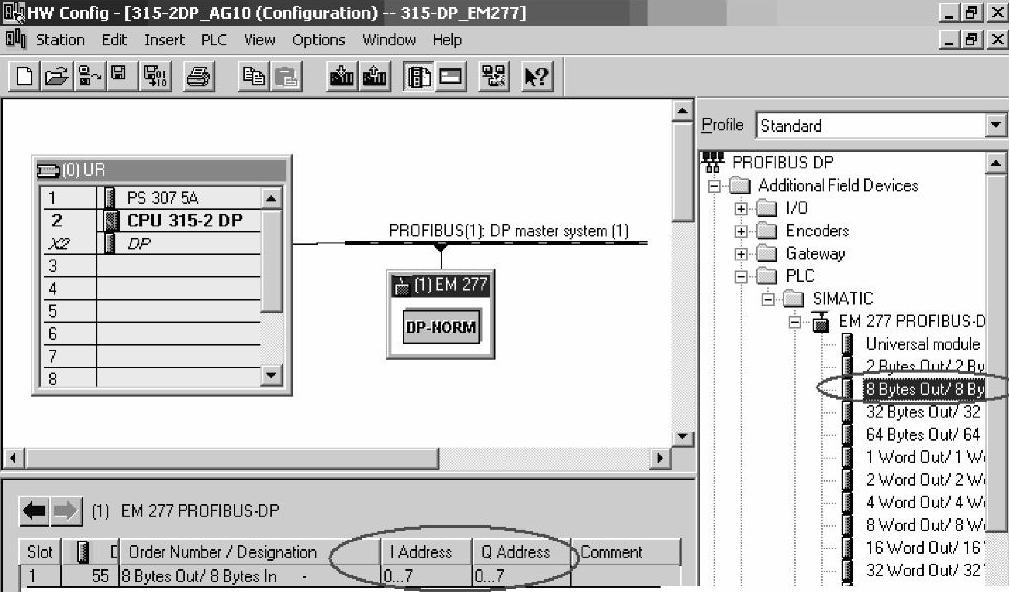

（5）根据需要选择一种I/O点数。本例中选用了如图6-22所示为8字节输入/8字节输出。

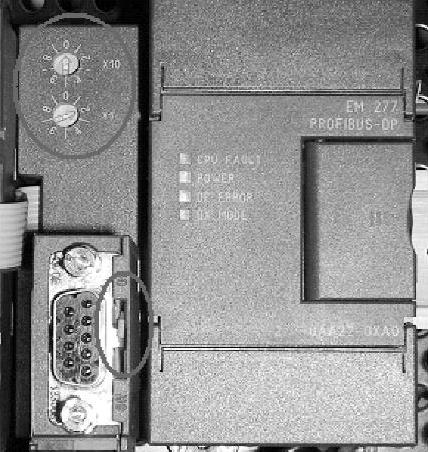

（6）根据EM277上的拨位开关设定以上EM277从站的站地址，如图6-23所示。但此地址应与上述软件设置的地址一致。

图6-22 选用8字节输入、8字节输出

图6-23 硬件设定EM277从站地址

（7）组态完系统的硬件配置后，存盘并将硬件信息下载到S7-300的PLC当中。这样，在S7-200中的VB0到VB15将对应到S7-300的PQB0到PQB7和PIB0到PIB7。也就是，VB0-VB7是S7-300写到S7-200的数据，VB8-VB15是S7-300从S7-200读取的值。

有了上述组态，两个主从PLC即可进行数据交换。而如何准备与使用这些交换数据那是通信编程的任务。办法可参阅上述欧姆龙PLC通信例。

图6-24 LM3401模块的网络功能图

3.和利时LM机作为从站与Profibus主站链接通信编程

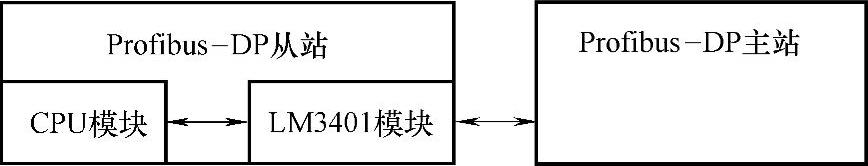

LM3机有Profibus-DP LM3401模块，可用于与Profibus-DP主站通信。但进行硬件安装时，应放在紧随CPU模块右侧的第一个位置，如图6-24所示。

（1）LM3401模块功能、特性、接线及硬件设定

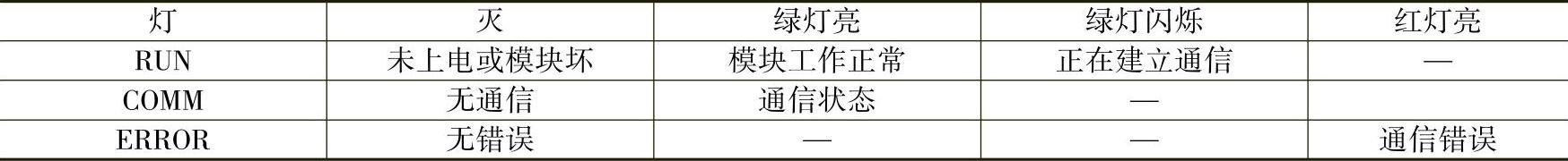

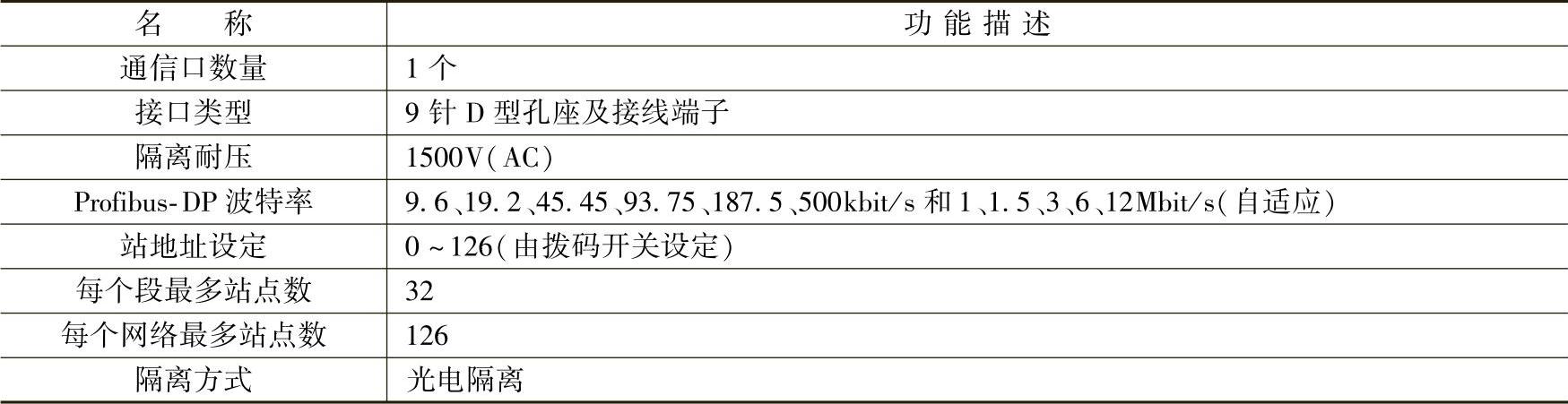

LM3401模块的通信功能见表6-3，物理特性见表6-4，指示灯的状态描述见表6-5。

表6-3 LM3401模块通信功能

(www.daowen.com)

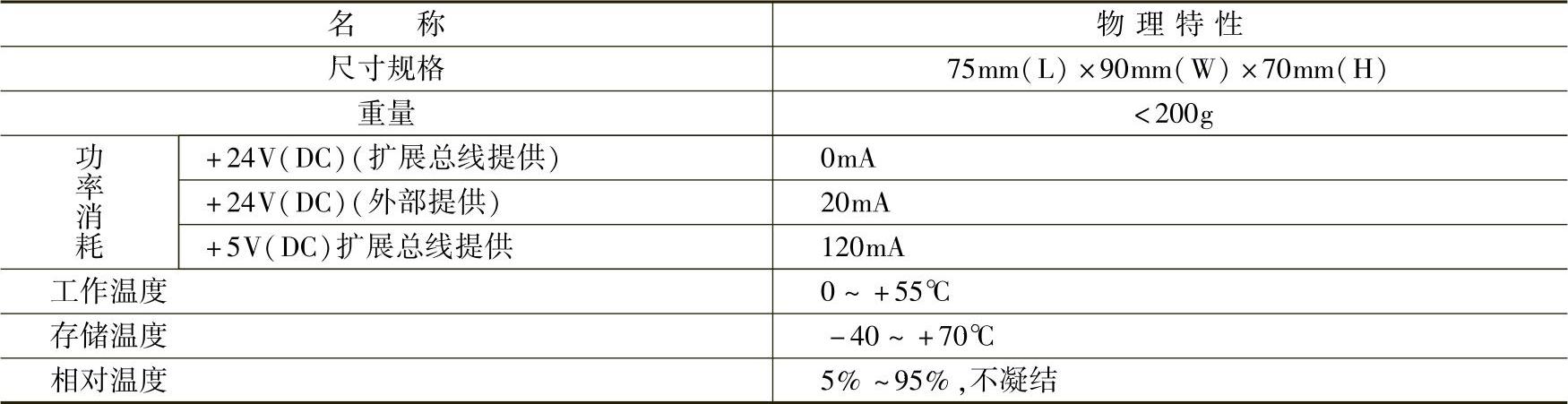

表6-4 LM3401模块的物理特性

表6-5 指示灯的状态描述

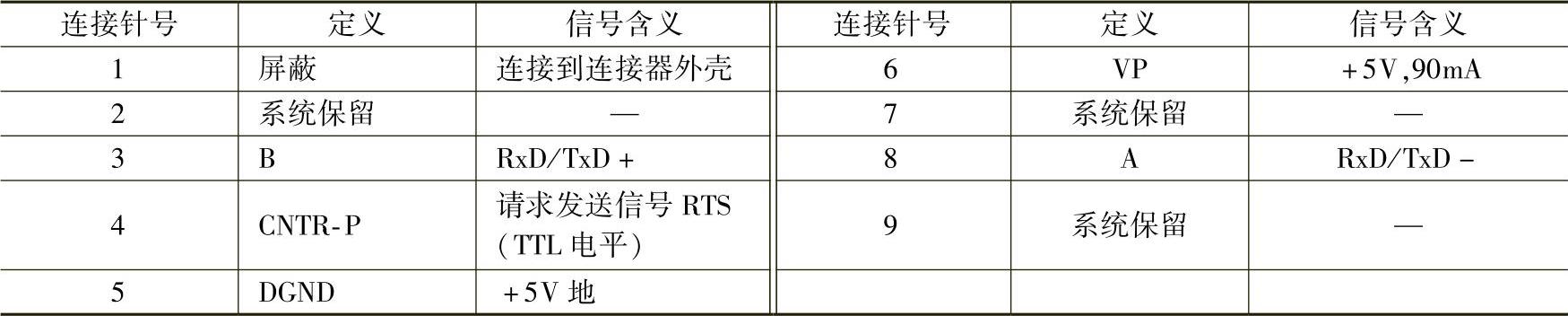

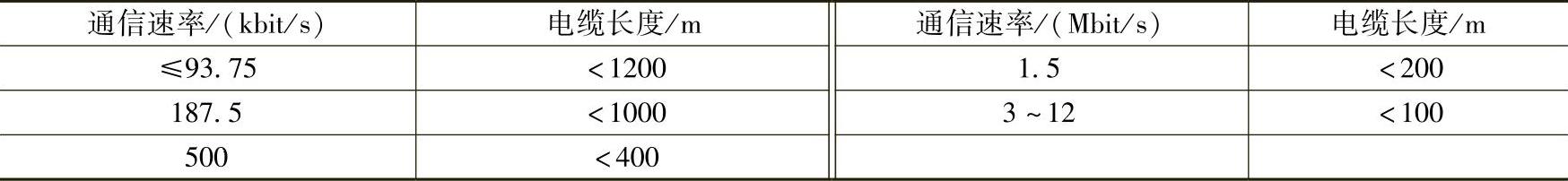

LM3401模块的DB9连接器信号定义见表6-6，通信速率与电缆长度的对应关系见表6-7。

表6-6 DB9连接器信号定义

表6-7 通信速率与电缆长度的对应关系

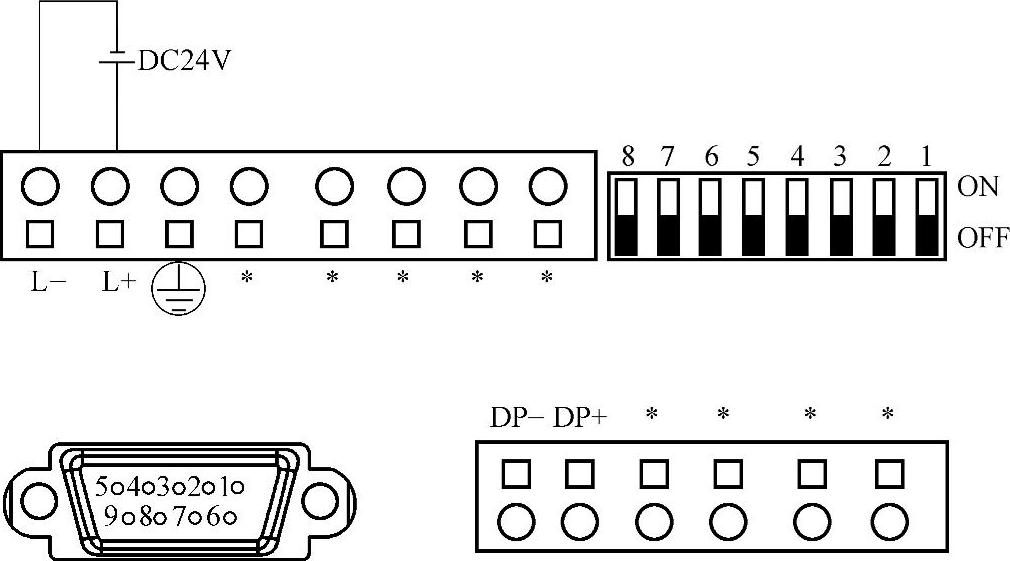

LM3401模块的端子接线图如图6-25所示。

图6-25 LM3401模块的端子接线图

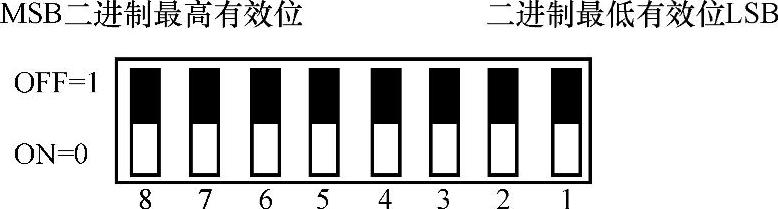

LM3401模块的端子定义与接线说明：图6-25中的L+和L-分别表示外接DC 24V电源的正端和负端。图6-25中的DP+和DP-在电路板内部，分别与DB9连接器的3（B）和8（A）号连接针相连。符号“∗”表示此通道不接线或无实际物理连接。8位拨码开关用来设置从站地址，ON表示0、OFF表示1，开关状态与站地址的二进制数值对应关系如图6-26所示。

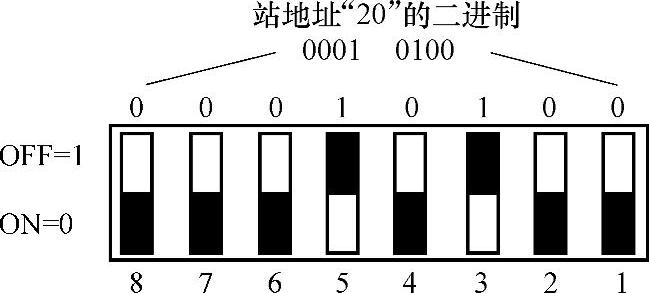

如Profibus-DP从站的站地址设置为十进制数20，则所对应的二进制数为00010100，设置方法如图6-27所示。

图6-26 开关状态与站地址的二进制数值对应关系

图6-27 将从站地址设置为十进制数20

提示：LM机可配置Profibus-DP模块，与Profibus-DP主站通信。和利时的LK机或西门子的S7-300、400机都可成为主站。和利时公司提供了配置所需要的GSD文件。

（2）LM3401模块软件配置。

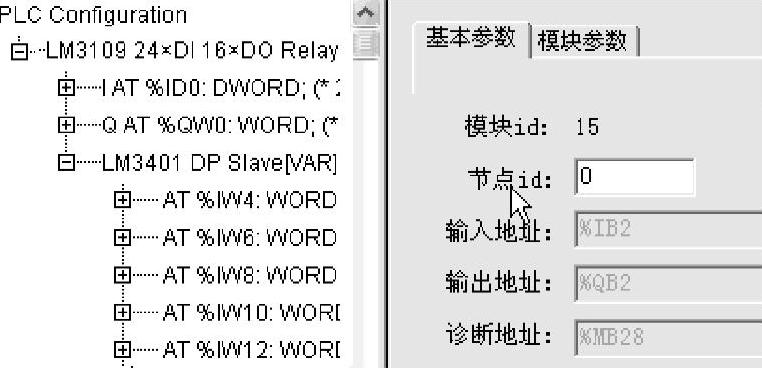

1）把模块接入PLC系统。此配置在和利时编程软件的“PLC配置”窗口上进行。如图6-28所示的配置是，CPU模块用LM3109，扩展除了输入（IAT）、输出（QAT）外，还有LM3401Profibus-DP从站模块。

从图6-28可知，Profibus-DP从站模块的节点id默认设置为0（因在它之前没有别的扩展模块）。当使能此模块时，须使用这个id号。输入地址从%IW4开始（因在它之前CPU模块占用%IW0、%IW1、%IW2、%IW3），输出地址从%QW2开始（因在它之前CPU模块占用%QW0、%QW1，该图没有示出）。该网模块的模块参数设定设定如图6-29所示。

图6-28 Profibus-DP从站模块LM3401的基本参数设置

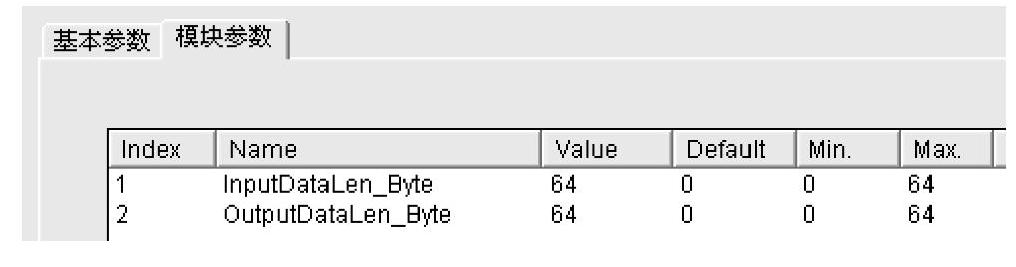

从图6-29可知，所配置inputDataLen_Byte为PLC接收数据的长度，此处设定为最大接收字节数64。地址为%IW2～%IW66，单号无效。outputDataLen_Byte为PLC发送数据的长度，此处设定为最大发送字节数64，地址为%QW2～%QW64，单号无效。

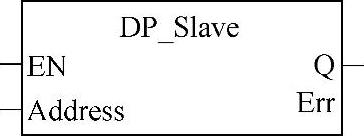

2）Profibus-DP从站功能块使能。Profibus-DP从站功能块DP_Slave包含在库文件Hollysys_PLC_DP-Slave.lib中，用于以Profibus-DP从站模块使能及参数设置。其梯形图格式如图6-30所示，输入输出说明见表6-8。

图6-29 Profibus-DP从站模块LM3401的模块参数

图6-30 Profibus-DP从站功能块DP_Slave

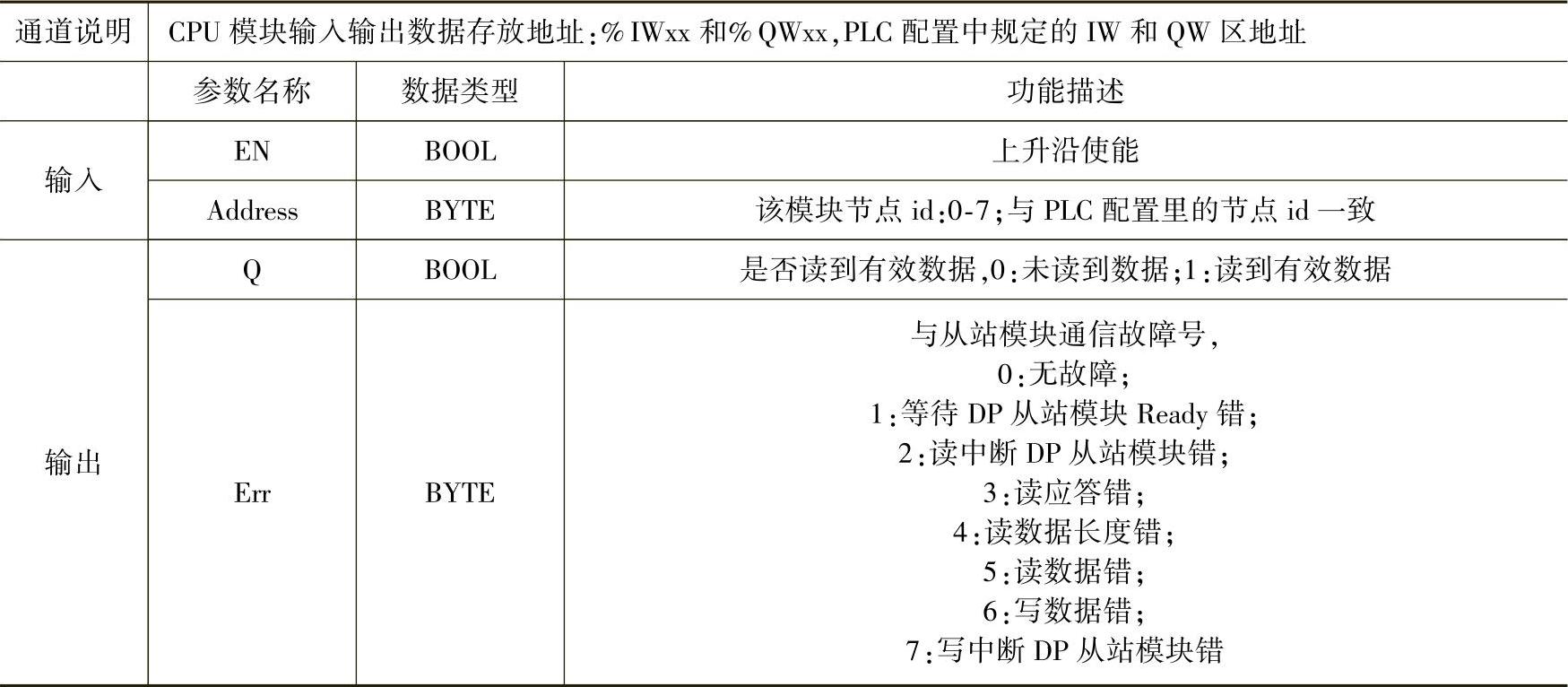

表6-8 Profibus-DP从站功能块DP_Slave输入输出说明

从说明知，设置好id号，调用本功能块，若通信无误，则输出字节Err为0。如未读到有效数据，Q置1。如读到有效数据，Q置0。

提示：和利时PLC硬件模块设定基本实现了软件化。靠PLC运行初始程序进行相关参数。

3）LM机Profibus-DP通信程序实例。本实例功能是向Profibus-DP主站发送4个字节的数据，同时从Profibus-DP主站接收4个字节的数据。

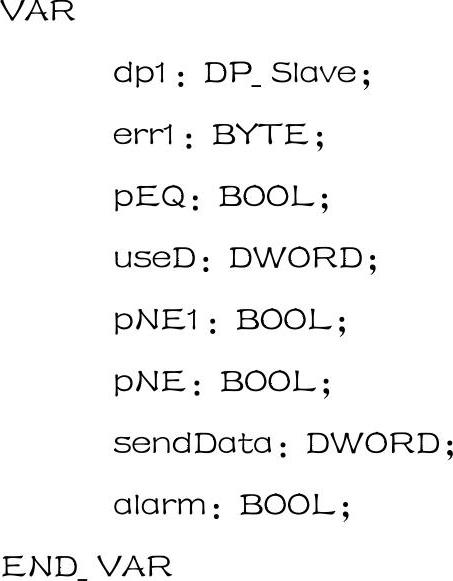

如图6-31所示为其从站程序。它使用得变量声明如下：

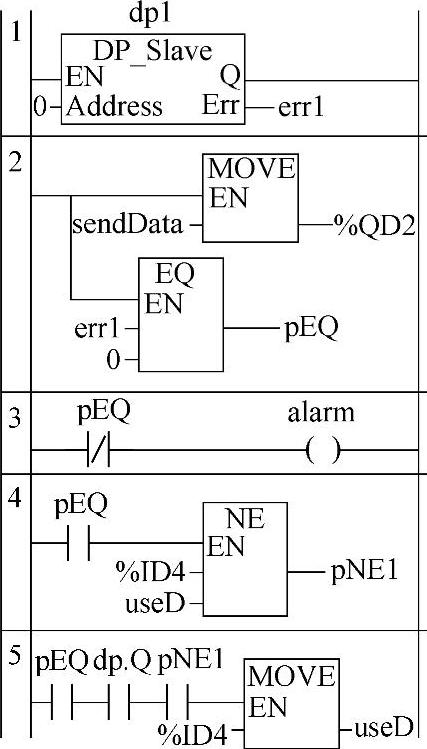

图6-31中节1为Profibus模块使能。节2先是把数据SendData双字传送到Profibus-DP从站模块的输出区%QD2，后进行“err1”与0比较。节3为当上述比较不等于0，pEQ的非ON，说明通信出错，产生报警信号“alarm”。节4为当上述比较等于0，pEQON，说明通信无误，则进行%ID4与“useD”双字比较。如两者不等，则pNE1 ON。节5为数据读取，把%ID4传送给“useD”双字。其条件是：通信无误、读到有效数据及与先前读的数据不同。

至于它与Profibus-DP主站间的数据交换则是与上例一样，先对主站进行组态，并将有关设置下载。然后运行主从站PLC，其网络中数据映射将自动完成。

这里，对输入数据做了检查与控制。通信无误，并读到有效数据，且与先前的数据不同，才进行数据读取。

图6-31 Profibus从站程序

提示：和利时PLC只定义有限的内部器件，但提供有可任意使用的内存。使用它之前，可按需先声明。用多少，声明多少，很灵活。
