排序可用的算法很多。计算机用的，PLC大也都可用。以下用依次比较这个最基本的方法进行排序。图5-62所示为这个程序。它用普通指令，可在指定的数据区内，实现按降幂排序。

图5-62 排序程序

图5-62a为欧姆龙PLC程序。该图用的是符号地址。从图知，当“启动”ON时，第1条执行的指令MOV，用“开始地址”赋值给“指针0”、“指针1”。注意，这两个指令都是微分执行的。再就是执行微分指令，使LB0.05 ON一个扫描周期。

LB0.05 ON，将使图中“排序开始”ON，并自保持。在“排序开始”ON期间，将调子程序1。每个扫描周期都将调一次。

图中从SBN指令开始到RET指令之间的程序，为子程序。每调一次，总是把“指针0”指向的数与“指针1”指向的数进行比较，如前者小，则把前后两者互换（用XCHG指令）。接着，修改“指针1”，并判断是否“指针1”已大于“结束地址”。

如“指针1”值大过“结束地址”，则修改“指针0”，则把“指针0”的现值赋值给“指针1”。并判断“指针0”是否已大于“结束地址”。如不大于，则重复上述循环。如大于，则“排序完成”ON，其常闭触点使“排序开始”OFF，说明排序完成。“排序开始”OFF又使“排序完成”复位，程序复原。

执行这个程序后，将使从开始地址到结束地址的DM区的数做降幂排序。如要做升幂排序，可把图中P_LT改为P_GT即可。

图5-62b为西门子PLC程序。该图用的也是符号地址。从图知，当“启动”ON时，第1条执行的指令MOV_DW，把VB0的绝对地址赋值给“指针0”，然后再把“指针0”与“开始地址”相加并赋值给“指针0”。接着，计算“结束地址”。之后，还产生M5.0输出。注意，以上指令都是在“P”指令后执行的，所以只在“启动”从OFF到ON一个扫描周期中执行。M5.0也仅ON一个扫描周期。

M5.0 ON，将使图中“排序开始”ON，并自保持。在“排序开始”ON期间，将调子程序0（SBR_0）。每个扫描周期都将调一次。

图中从SBR_0之后为子程序。每调一次，总是把“指针0”指向的数与AC2（也是指针）指向的数进行比较，如前者小，则用三个传送指令，把前后两者互换。接着，修改AC2，并判断AC2是否等于“结束地址”。

如AC2等于“结束地址”，则修改“指针0”，则把“指针0”的现值赋值给AC2。并判断“指针0”是否已等于“结束地址”。如不大等于，则重复上述循环。如等于，则“排序完成”ON，其常闭触点，使“排序开始”OFF，说明排序完成。“排序开始”OFF又使“排序完成”复位，程序复原。

执行这个程序后，将使从开始地址到结束地址的V区的数做降幂排序。如要做升幂排序，可把图中大小比较符号做适当修改即可。

图5-62c为三菱PLC程序。该图用的也是符号地址。从图知，当“启动”ON时，第1条执行的指令MOV，用“开始地址”赋值给变址器V0、V1。注意，这两个指令都是微分执行的。再就是执行微分指令，使M50 ON一个扫描周期。(www.daowen.com)

M50 ON，将使图中“排序开始”ON，并自保持。在“排序开始”ON期间，将调子程序P1。每个扫描周期都将调一次。

图中从P1开始到SRET指令之间的程序，为子程序1。每调一次，总是把D0V0地址的数与D0V1地址的数进行比较，如前者小，则把前后两者互换（用XCH指令）。接着，修改V1值，并判断“V1值是否已大于“结束地址”。

如V1值大过“结束地址”，则修改V0值，并把V0的现值赋值给V1。再判断V0值是否已大于“结束地址”。如不大于，则重复上述循环。如大于，则“排序完成”ON，其常闭触点使“排序开始”OFF，说明排序完成。“排序开始”OFF又使“排序完成”复位，程序复原。

执行这个程序后，将使从开始地址到结束地址的D区的数做降幂排序。如要做升幂排序，可把图中比较标志作些改动即可。

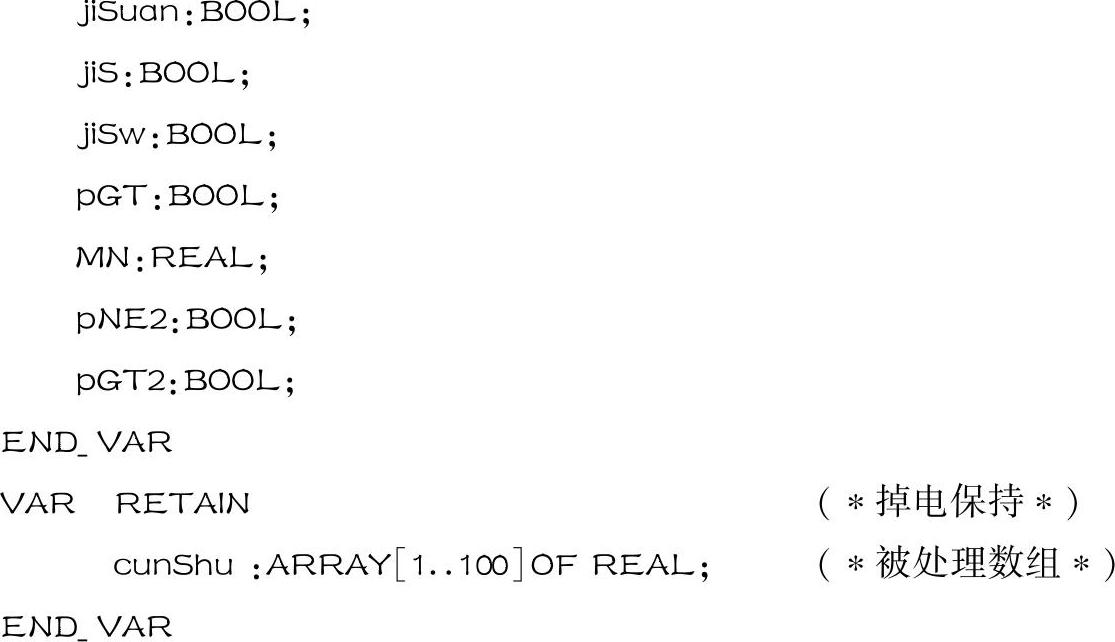

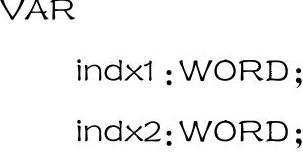

图5-62d所示为和利时LM机程序。其使用的变量声明如下：

图5-62d中节1、2为启动排序计算。节3为比较数组（所处理的对象）的两个下标变量。节4为节比较结果处理。如果两变量不等，将越过节5，否则执行节5指令。节5为修改下标变量1（indx1）、2（indx1）的值，并进行标变量1是否到了上限的比较。节6为不同下标的数组两个单元值的比较。节7为比较结果处理。以把大的数存于下标小的单元中。节8为修改标变量2的值，并进行是否达到数组上限的比较。节9，如节9的比较结果为真，则用下标变量1（indx1）的值赋值给下标变量2（indx1），为新的一轮比较做准备。节10，处理完成后，完成信号“jiSw”复位，并使下标变量“indx1”回原始值。

可知，进行了两个循环的比较及处理。数组中的所有单元的数据都一一作了比较。可使最大的排列在数组下标值最小的单元中。其余的也依次按降幂排列。程序是每隔一个扫描周期，执行一次。执行时，先修改数组下标值，再进行指定数组单元与预存的最大（小）数比较。接着根据比较结果，先修改下标变量1，然后一直修改下标变量2。直到下表变量2到了数组下标的上限，才修改下标变量1。这样，逐个找出它的相对大的值，并存储于下标相对小的单元中。这个过程一直持续到下标变量1达到数组下标的上限，即完成所有数的排序，“jiSw”ON。之后，停止计算，并在节7使“jiSw”与数组下标回原值。

执行本程序，将使数组中的数作降幂排序。如要作升幂排序，可把图中比较标志作些改动即可。

提示：图5-62a、b“结束地址”指向的数是在排序范围之内。故指针增加后，判断大于“结束地址”排序才完成。而图5-62b“结束地址”指向的数不在排序范围之内。故指针增加后，判断与“结束地址”相等排序即完成。

提示：这里排序用了两次循环，并须多个扫描周期才能完成。如果用循环指令也可以在一个扫描周期内完成。但是那样也不好，在排序这个周期，扫描时间可能太长。可能影响程序的实时性。
