三菱公司开发有多功能简易显示模块（5DM），不通过通信口，直接与PLC连接，可实现数据显示。其功能较多，见表5-8。欧姆龙CPH1机面板上也有两个数码管，也可用以显示一些PLC的重要信息。

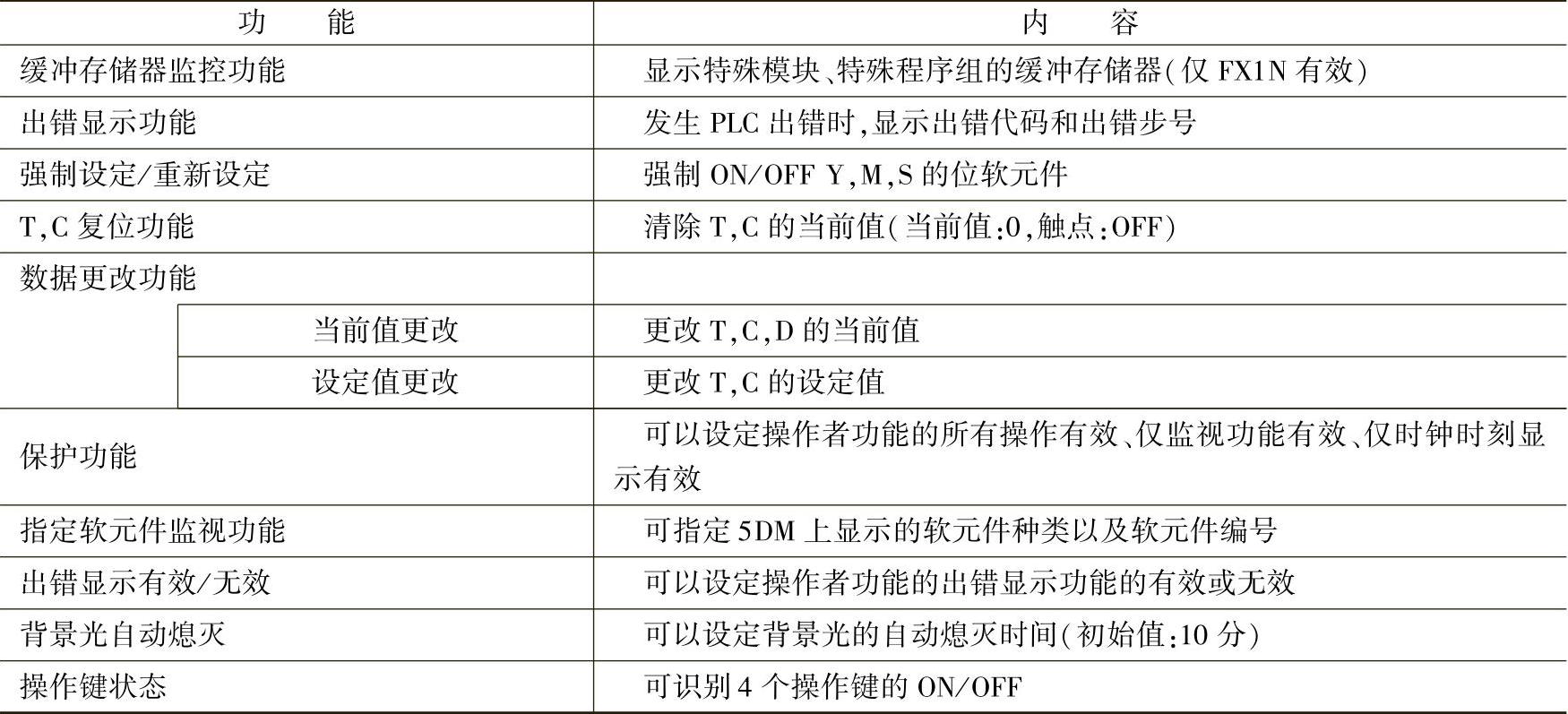

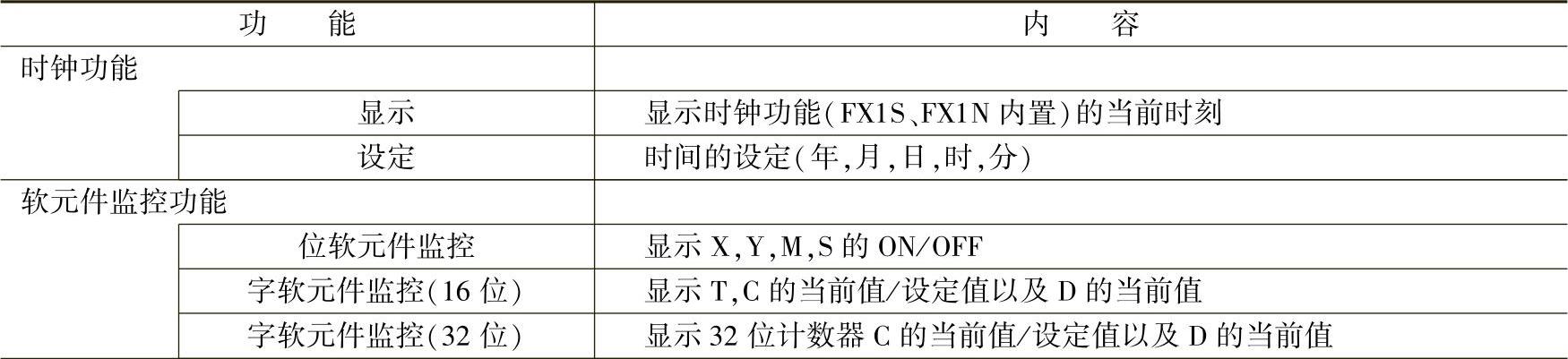

表5-8 三菱公司开发简易显示模块功能

（续）

此外，西门子公司开发的C7系列机，就是带有显示与操作界面的PLC。它把S7-300PLC和一个操作员面板（OP）合二为一，既提供了友好的操作界面，又使得整个机器控制系统实现了尺寸最小化，工程造价经济化。

不仅如此，现在还出现有带显示屏的PLC。相信随着此类技术在PLC上的应用，一个界面友好的，可方便用于数据处理的PLC，将越来越多地展现在PLC用户面前。

最后要提及的是，自带有简易编程装置的微型PLC。它点数不多，但输出电流很大。直接可代替继电器控制。这种PLC就是典型的带有操作与显示界面的PLC。图5-58所示为欧姆龙ZEN系列机。图5-59所示为西门子LOGO系列机。图5-60所示为三菱公司alpha机外形简图。

(www.daowen.com)

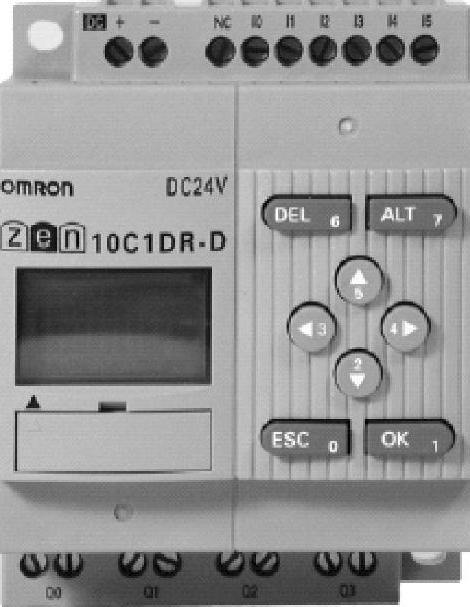

图5-58 ZEN机外观

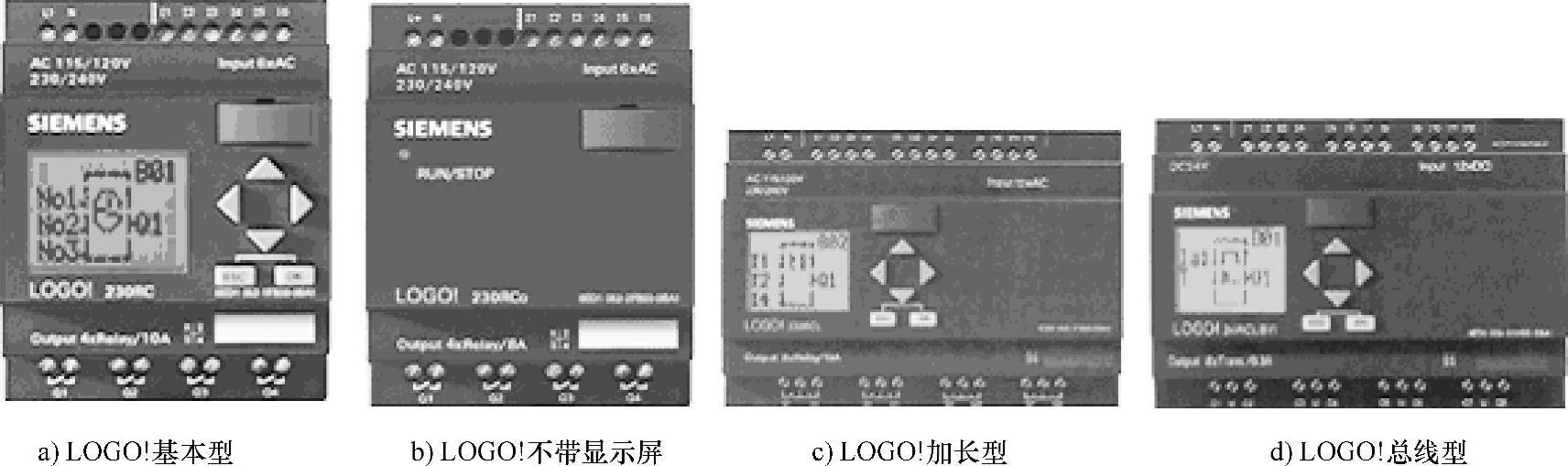

图5-59 LOGO系列机外观

从图知，在它们的面板上，都配置有操作键、液晶显示屏。可通过它用梯形图编程。也可用专用编程软件，在计算机上进行。同时也可用其显示数据。

有了上述种种数据显示设施，可直接察看PLC的内部数据。为使PLC实现数据终端的功能提供了很大方便。

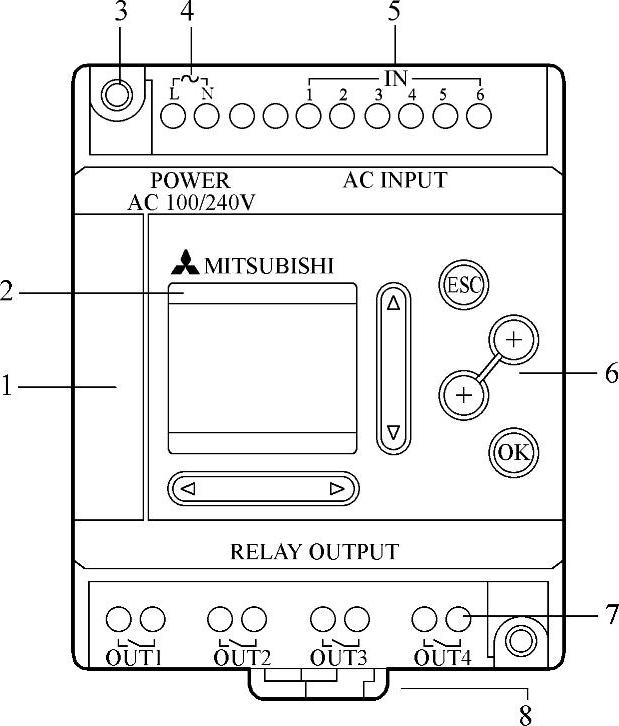

图5-60 alpha机外形简图

1—内存盒、编程口端盖 2—液晶显示屏 3—安装孔 4—电源端子 5—输入端子 6—操作键 7—输出端子 8—导轨安装爪
