用动态的方法显示数据，可减少输出点，是数据显示的好方法。动态方法可用动态输出模块实现，也可用指令选通方法实现。

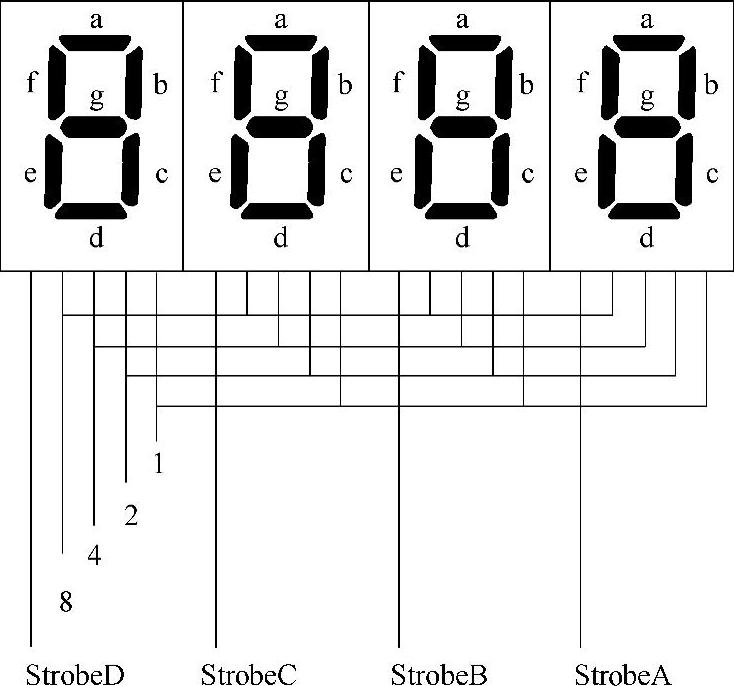

指令选通方法实现：图5-54所示为选通显示数码管组件。

从图5-54可知，这里每个数码管都有4个8421二进制码输入端，每个管的这4个端又分别相连。8421端与PLC的4个半导体的输出点相接（继电器触点速度低，有不适经常通断，故不适于显示数据）。如1接1100，2接1101，4接1102，8接1103。这样，这8421四根输入线组合，即与11通道的最低数位的值有关。将在0～9（BCD码）或F（十六进制码）间取值。

图5-54 选通显示数码管组件

图中每个数码管，分别有一个选通信号输入端，如“StrobeA”、“StrobeB”等。硬件设计成当选通端有信号（高电平），8421端的当时数据生效；当选通端无信号（零电平），8421端的原数据保持。

有此硬件，再加上图5-55（用于生成选通信号）及图5-56（用于输出数据）程序，用8个PLC的输出点，4个用于接8421端，4个用于接4个选通端，即可实现一个字的数据显示。

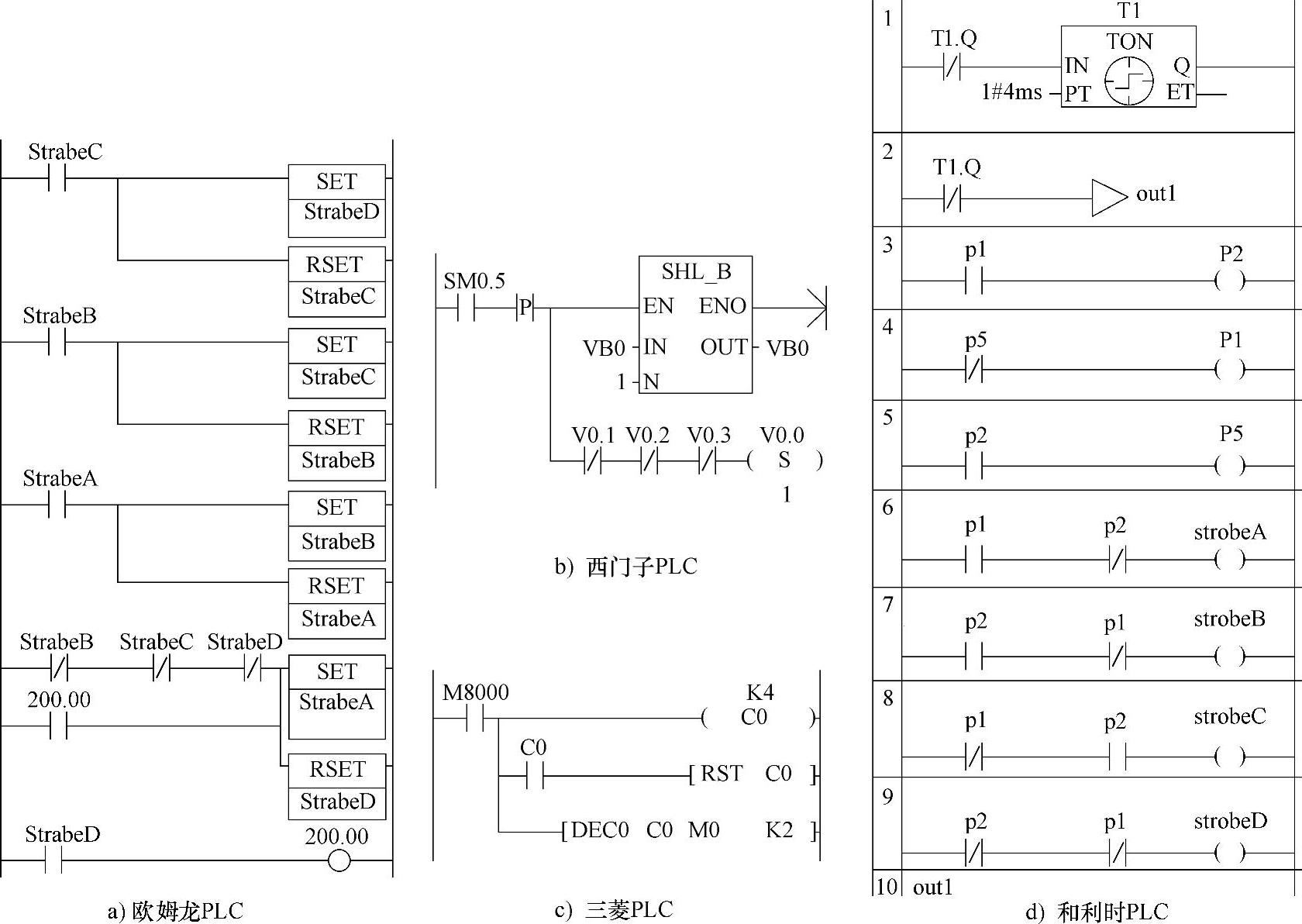

图5-55 选通信号生成

图5-55a为欧姆龙PLC程序。从图知，不停地调用它，将依此使“StrobeA”、“Strobe B”、“StrobeC”及“StrobeD”不停地轮流ON。图中用200.00做“StrobeA”过渡，是为了“同步化”。

图5-55b为西门子PLC程序。从图知，它用移位指令使V0.0、V0.1、及V0.3，即图相当于图5-55a的“StrobeA”、“Strobe B”、“StrobeC”及“StrobeD”，轮流ON。

图5-55c为三菱PLC程序。从图知，该程序用了计数器C0做0～3计数（4后，将复位为0），并用DECO指令，根据C0的现值的改变，使M0～M3不停地轮流ON。

图5-55d为和利时LM机程序。图中节1为启动定时功能块，用以生成每4ms间隔的定时脉冲信号。节2为在定时脉冲ON期间，执行节3～9间指令。否则，不执行。节3～9间利用指令的先后顺序关系，使选通信号“strobeA”、“strobeB”、“strobeC”、“strobeD”依次、循环ON。

图5-56所示为数据输出程序。依不同的选通信号，从显示数据字（通道）中，选择不同数位显示。4个选通信号，4个数码管，正好显示一个通道的数据。只是这里也是动态工作的，新数据显示将有延迟。(www.daowen.com)

在上述基础上，如硬件再做改进，再对选通信号编码。4个选通输出点，可编成16个循环的选通信号。那样，4个8421数据输出加4个选通输出，就可显示4个通道的数据，是较合算的。

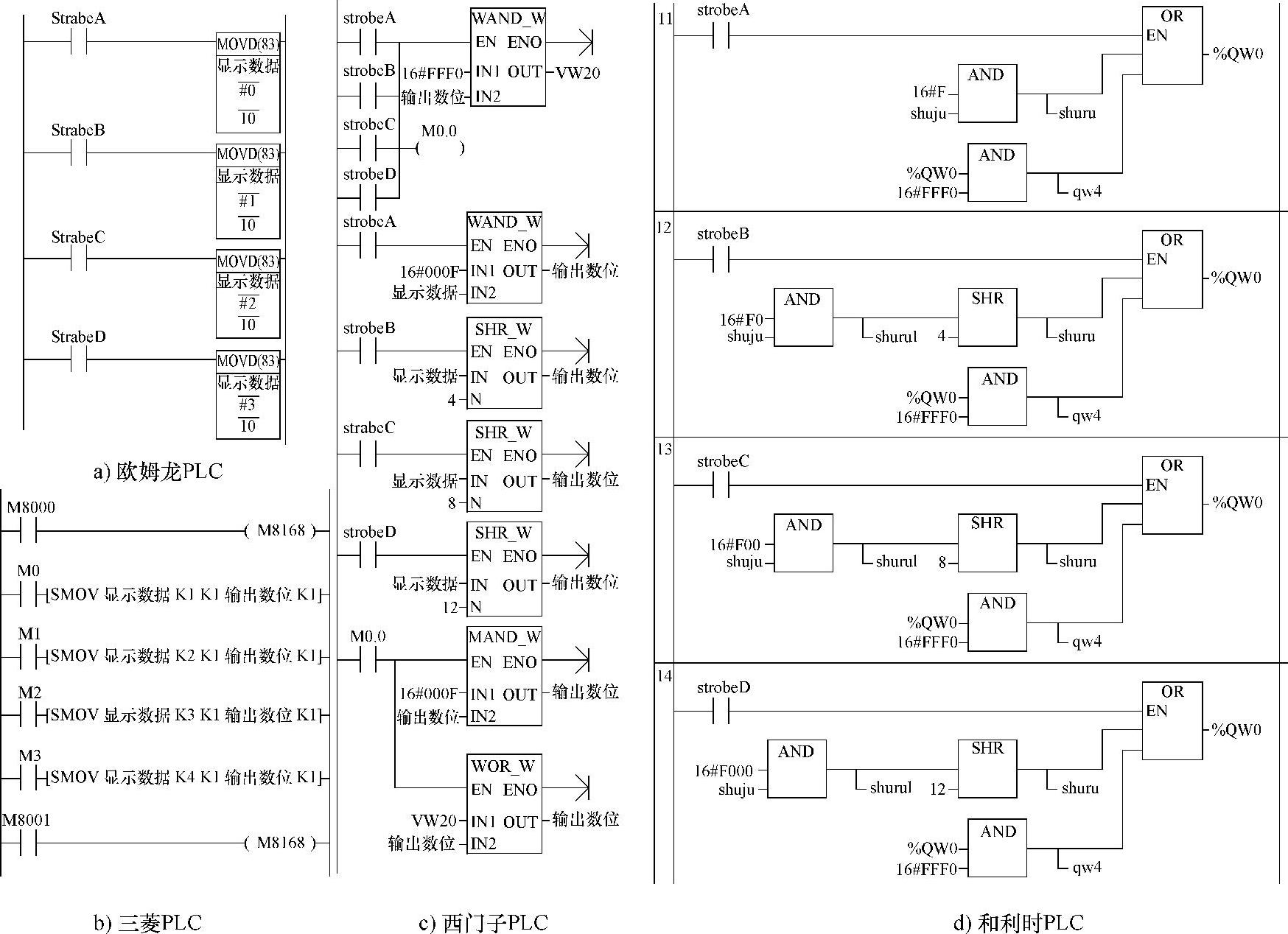

图5-56 数据输出

图5-56a为欧姆龙PLC程序。它用了MOVD指令，可灵活地把一个字的不同数位的值传送到目标字的指定数位中。本程序是随着“StrobeA”等ON的变化，把“显示数据”的不同数位传送给10通道的0～03位。

图5-56b为三菱PLC程序。它用了SMOV指令，也可灵活地把一个字的不同数位的值传送到目标字的指定数位中。本程序，是随着“StrobeA”等ON的变化，把“显示数据”的不同数位传送给“输出数位”的低4位。

图5-56c为西门子PLC程序。由于西门子PLC无上述指令，故这里右移位及逻辑或指令处理，也可把一个字的不同数位的值传送到目标字的指定数位中。程序稍复杂，但功能与上述程序相同。

图5-56d为和利时LM机程序。中节11为当“strobeA”ON期间执行的指令。节12为当“strobeB”ON期间执行的指令。节13为当“strobeC”ON期间执行的指令。节14为当“strobeD”ON期间执行的指令。

程序中“shuju”为要显示的数据字，2个字节，4个数位。选通信号“strobeA”ON，显示最低的数位（即二进制字的第3～0位）。“strobeB”ON，显示次低的数位（即二进制字的第7～4位）。“strobeC”ON，显示次高的数位（即二进制字的第11～8位）。“strobeD”ON，显示最高的数位（即二进制字的第15～12位）。

而数据是通过%QW4字的最低的数位（即二进制字的第3～0位）显示。选通信号可以用%QW4字的其他位。这可以在变量声明时予以指定。

为了把数据传递给%QW4的最低的数位，而且还不影响%QW4的其他位正常工作，所以，在每次选通输出时，都先做了逻辑运算处理。处理后，再进行移位运算。移位运算后，再用逻辑“或”赋值。

用数码管显示数据非常直观、好看，而且可大可少。在PLC早期的数据显示手段中，它是很常用的。

提示：本程序须在具有晶体管输出点的PLC上运行。总的来看，简易键盘加数码显示是较原始的数据录入及数据显示方法。而用可编程终端则是较好的方法，PLC基本上不用编程，也不占输入、输出点，即可用以录入、显示数据。
