以上介绍的都是以数字形式录入数据。其实PLC还可用模拟形式（方法）录入数据。有两种方法：用电位器录入及用定时示教录入。

1.用电位器录入

如CPM机，其面板上都有两个电位器，它直接与PLC指定通道关联，如CPM2A的两个电位器分别与250、251关联。当电位器旋钮顺时针转到头时，通道值为200；当电位器旋钮逆时针转到头时，通道值为0；中间位置时，按比例居于0～200之间。显然，用户可利用电位器旋钮的处不同位置，使PLC得到不同的输入值。

再如S7-200机，其面板上也有两个电位器，它直接与PLC的特殊继电器SMB28、29关联。当电位器旋钮顺时针转到头时，通道值为255；当电位器旋钮逆时针转到头时，通道值为0；中间位置时，按比例居于0～255之间。显然，用户可利用电位器旋钮的处不同位置，使PLC得到不同的输入值。

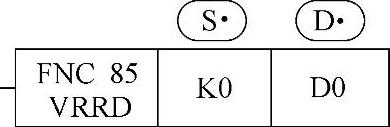

再如FX1N机，其面板上也有两个电位器，它直接与PLC的数据寄存器D8030及D8031关联。当电位器旋钮顺时针转到头时，通道值为255；当电位器旋钮逆时针转到头时，通道值为0；中间位置时，按比例居于0～255之间。显然，用户可利用电位器旋钮处不同位置，使PLC得到不同的输入值。除了在面板上，FX机还有相应的扩展电位器功能板，其上集成有多个这样电位器，可用VRRD指令读取反映电位器状态的数据。该指令的格式为

这里S为扩展板上的电位器编号，K0为0号，D为读入数据存放地址，D0数据存入D0中。数据的变化范围也是0～255。

和利时LM机面板上有两个电位器，也可用以录入数据。但是须调用“POT”功能块对其使能。这个功能块的输入输出特性见表5-7。

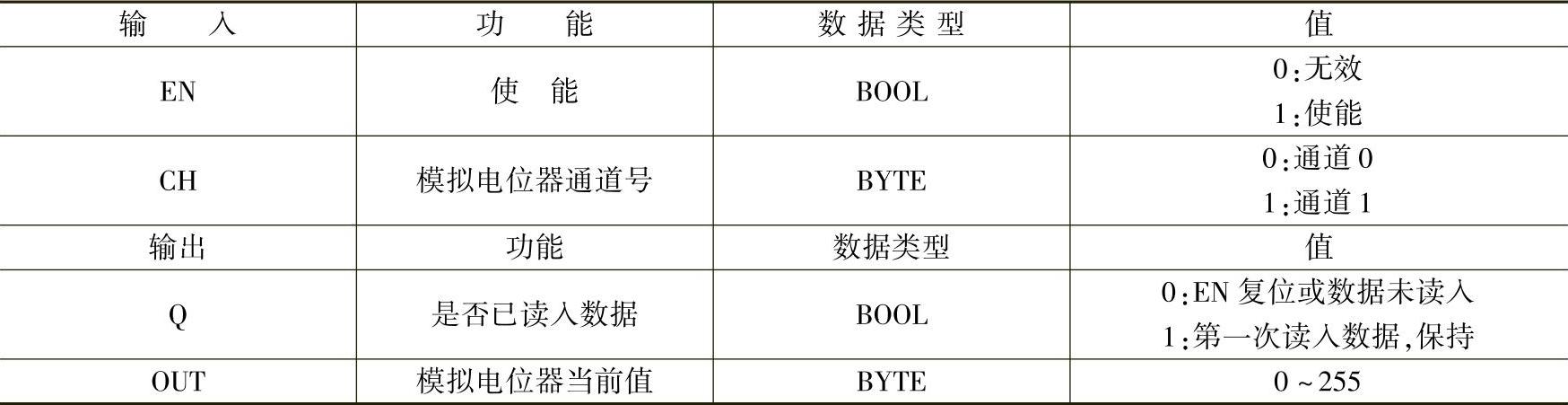

表5-7 POT功能块输入输出特性

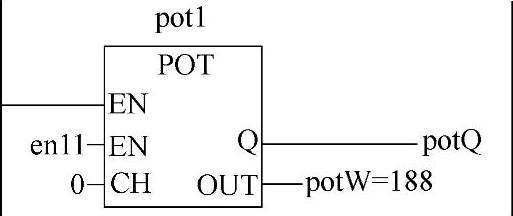

图5-45 POT功能块调用程序

图5-45所示为POT功能块使能程序。如图所示，只要“en11”ON，电位器0转动时，将改变它的输出值，即“potW”。图示为188，它可在0～255之间变化。

提示：和利时LM机这种调用功能块的方法实现实时面板电位器现值的读取，是比较方便的。但使用前必须加载Heolysys_PLC_EX_CT.Lib库文件。(www.daowen.com)

遗憾的是，这样输入没有指示，只能靠操作者的感觉。而且精度也不高。故只能用于要求不高的场合。

2.用定时示教录入

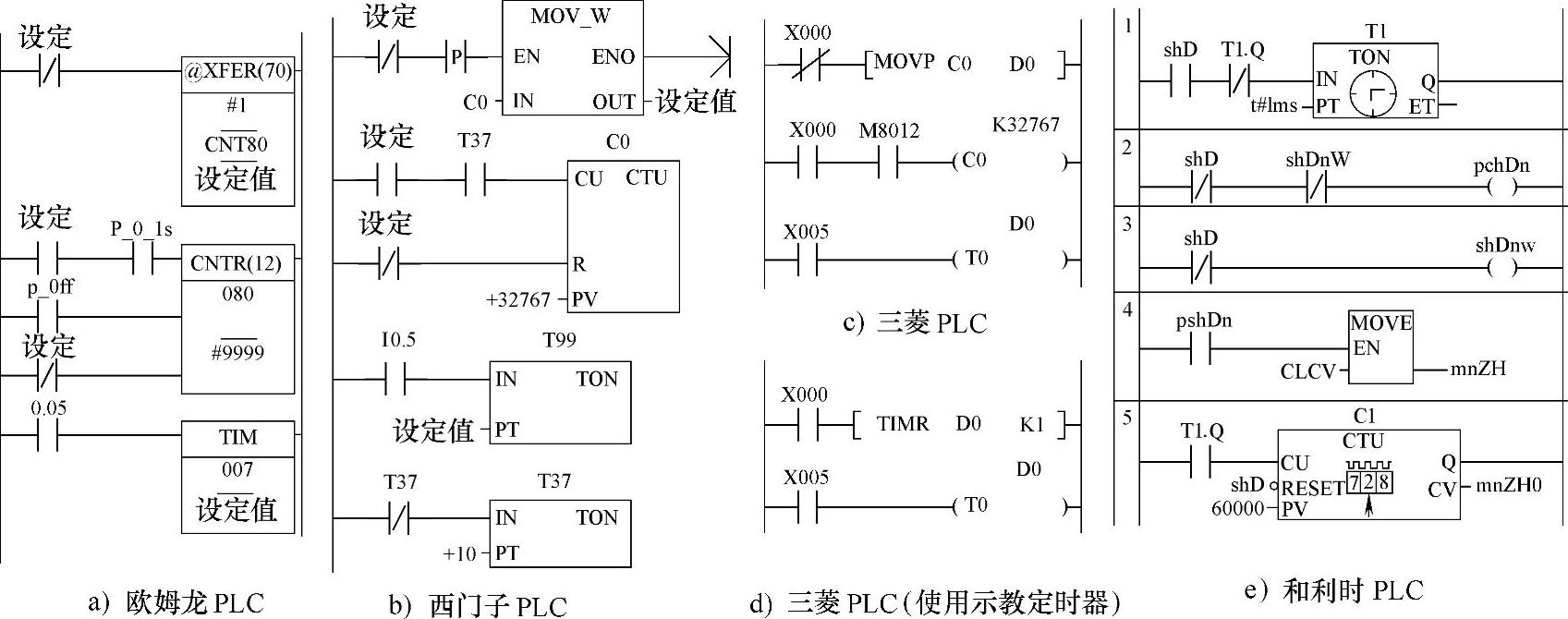

图5-46所示即为4种PLC的这个梯形图程序。

图5-46 定时示教录入

图5-46a为欧姆龙PLC程序。从图知，它用于定时器007的定时值（即图中的“设定值”）的设定。当“设定”ON，可逆计数器CNTR080开始计数，每0.1s增1。如“设定”连续ON几秒，则这计数器的值为几十，为“设定”ON时间（以秒计）的10倍。一旦“设定”OFF，则先是把可逆计数器080的计数值传送给“设定值”，进而使计数器清零，为下一个设定进行准备。

提示：图5-30a XFER传送指令为微分执行是很必要的。否则“设定值”将永远为0。

图5-46b为西门子PLC程序。从图知，它用于定时器99的定时值（即图中的“设定值”）的设定。当“设定”ON，增计数器C0开始计数，每0.1s（用定时器T33取得此时间间隔）增1。如“设定”连续ON几秒，则这计数器的值为几十，为“设定”ON时间（以秒计）的10倍。一旦“设定”OFF，则先是把可逆计数器C0的计数值传送给“设定值”，进而使计数器清零，为下一个设定进行准备

图5-46c为三菱PLC程序。从图知，它用于定时器T 0的定时值（即图中的“设定值”）的设定。当对应“设定”的X000 ON，增计数器C0开始计数，每0.1s（用特殊继电器M8012取得此时间间隔）增1。如“设定”连续ON几秒，则这计数器的值为几十，为“设定”ON时间（以秒计）的10倍。一旦“设定”OFF，则先是把可逆计数器C0的计数值传送给“设定值”，进而使计数器清零，为下一个设定进行准备。

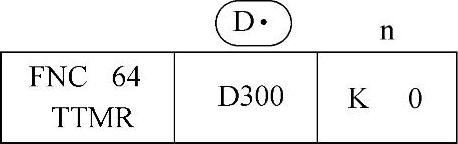

此外，FX2N机还有示教定时器指令（TIMR），直接可实现此功能。TIMR指令的格式为

执行此指令，在D指定的D300的高一地址，即D301中，存储本指令执行条件ON的时间，而D300存储的为此时间乘10的n指定的常数K的次方。如K为0，则乘1，K为1则乘10等。这里，图5-46d即为使用示教定时器TIMR的程序，它与图5-46c的功能是完全相同的。

图5-46e所示为和利时LM机程序。当对应“设定”shD ON（对应于图5-46a的“设定”），定时功能块T1每隔1ms ON一次对应。用它作为增计数功能块C1的计数输入。每0.001s使其计数值增1。如“设定”连续ON几秒，则这计数器的值为几百，为“设定”ON时间（以秒计）的1000倍。一旦shD OFF，则通过节2、3生成脉冲pshDn把计数器功能块C1的计数值传送给与“设定值”对应的mnZH0（对应于图5-46a中的“设定值”）。
