为了采集数据，PLC要有实时时钟。以便在采集数据的同时也记录当时的时间。目前大多数PLC都内置有时钟。不必运行时钟程序，做好设定就可以使用内置时钟。设定的方法有：

1.编程软件设定

如欧姆龙PLC运行CX-Programer软件，联机。在其主窗口的“PLC”下拉菜单上，找到“编辑”项。再点击其下的“时钟”项，将弹出“PLC时钟”窗口，如图5-16所示。这时，如果点击“同步”按钮，则把计算机的时钟现值下载给PLC。

如果另作设定，可点击窗口上的“选项”下拉菜单。再点击“设定PLC时钟”项，将弹出“设定PLC时钟窗口”，如图5-17所示。可在其上分别对时间及日期进行设定。

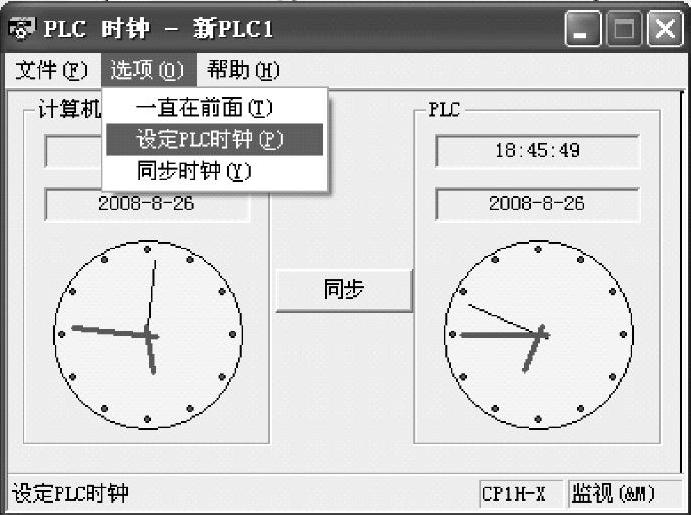

图5-16 PLC时钟窗口

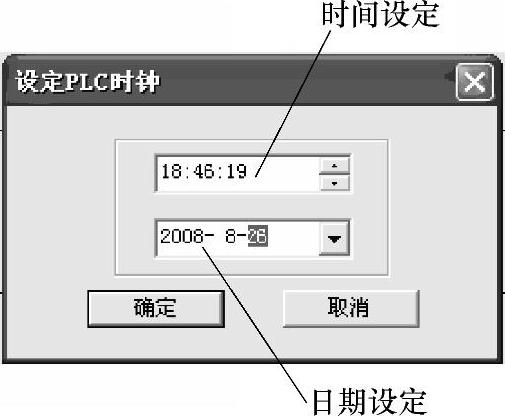

图5-17 设定PLC时钟窗口

CP1H机时钟在辅助区A351～A354中显示，见表5-2。

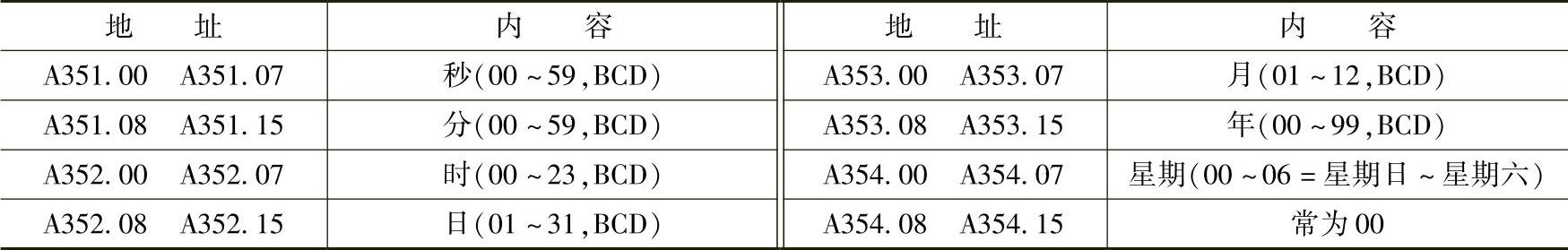

表5-2 CP1H机时钟用辅助区

2.手持编程器设定

C系列机型，以CQM1机为例，其时钟显示辅助继电器为AR18～AR21。与CP1H机的A351～A354基本对应。可用手持编程器直接写该区进行设定。办法是：

（1）先置AR2114位ON，使时钟停止。

（2）按设定时间要求，修改AR18～AR20的内容。

（3）当达到步骤2设定的时间时，置AR2115位ON，时钟从这个设定的时间开始运行，并自动置时钟停止位OFF。当完成时间设定后，AR2115也将自动置OFF。

只设定秒时，用AR2113位。可简单设定“秒”为“00”，当AR2113为ON时：如果秒是从00～29，清除秒为“00”，分钟不变。如果秒是从30～59，清除秒为“00”，分钟加1。

欧姆龙的CQ1M机内置时钟的值存于AR18～AR20字中。依次为AR18：低字节为秒，高字节为分；AR19：低字节为时，高字节为日；AR20：低字节的月，高字节为年。这里年仅两位数，97为1997。但若为01，则为2001年。

为了便于使用，把上述计数后的年月、日时、分秒及当前的时分，分别用4个字显示。其程序如图5-18所示。

这种时钟的缺点是，PLC不工作，时钟也就不走了，只能用于PLC长期不停止工作的场合。如果PLC停止工作后又重新启动，这时要进行对时；可用编程器、操作器或上位计算机改变CNTR 100～CNTR 105的现值实现。

这种时钟不可能太准，因为定时脉冲精度会受扫描周期变化的影响。一般都会变慢。有时，一天可慢1～2分钟。为了解决这个问题，最好用定时中断（如定时1秒一次中断）来执行这组程序，或至少执行其中的秒计数器，则可做到分秒基本不差。也可不用秒计数器，用分脉冲直接驱动计数器CNTR 101，这样计时误差小些，但时间不能以“秒”计。

3.欧姆龙CP1H机程序设定

CP1H机还可用程序设定。所用指令为DATA。其图形图格式为这里的S、S-1、S+2、S+3与A351～A354对应，存放时间设定值。

图5-19所示为设定时钟程序。当0.01 ON，将把D1500、D1501、D1502、D1503设定的时间下载给PLC。设定值见表5-3，则设定后的时间为2008年8月8日8时8分8秒，星期五。

图5-18 4字显示时钟程序

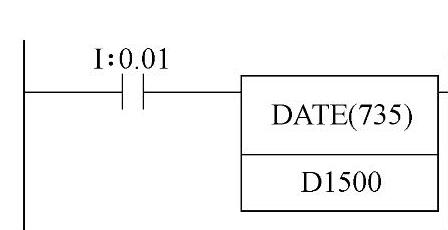

图5-19 时钟设定程序

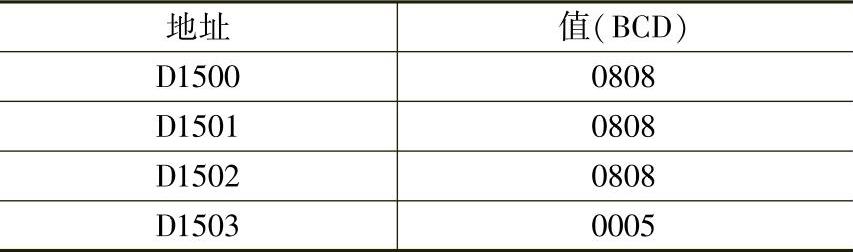

表5-3 D1500设定

4.和利时LM机程序设定

此设定要用SET_HD_RTC功能块，也可以用SET_HD_RTC_X功能块。其功能块格式如图5-20所示。SET_HD_RTC功能块的输入输出特性见表5-4。SET_HD_RTC_X功能块输入输出特性见表5-5。

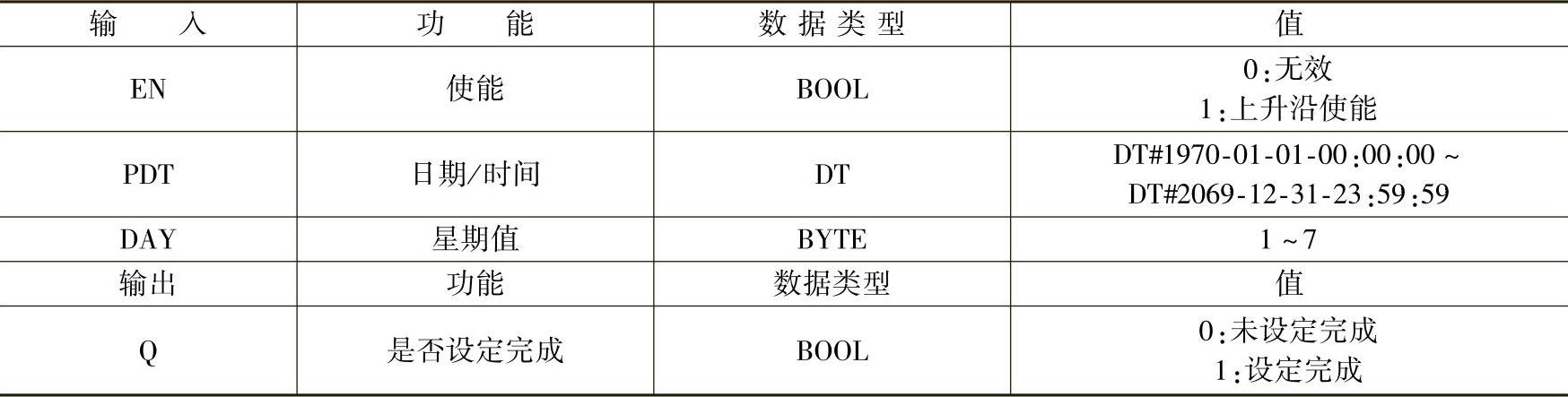

表5-4 SET_HD_RTC功能块输入输出特性

(www.daowen.com)

图5-21所示为SET_HD_RTC功能块调用程序。

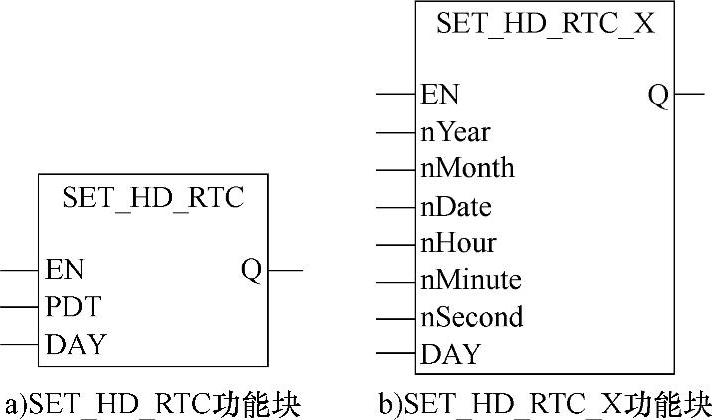

图5-20 实时时钟设定功能块

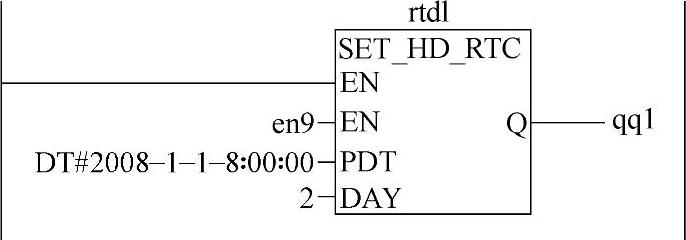

图5-21 SET_HD_RTC功能块调用程序

如图5-21所示，只要“en9”ON，将把DT#2008-1-1-8∶00∶00，即2008年1月1日8点0分0秒时间设为PLC时钟的当时时间。如果设定成功，qq1 ON。

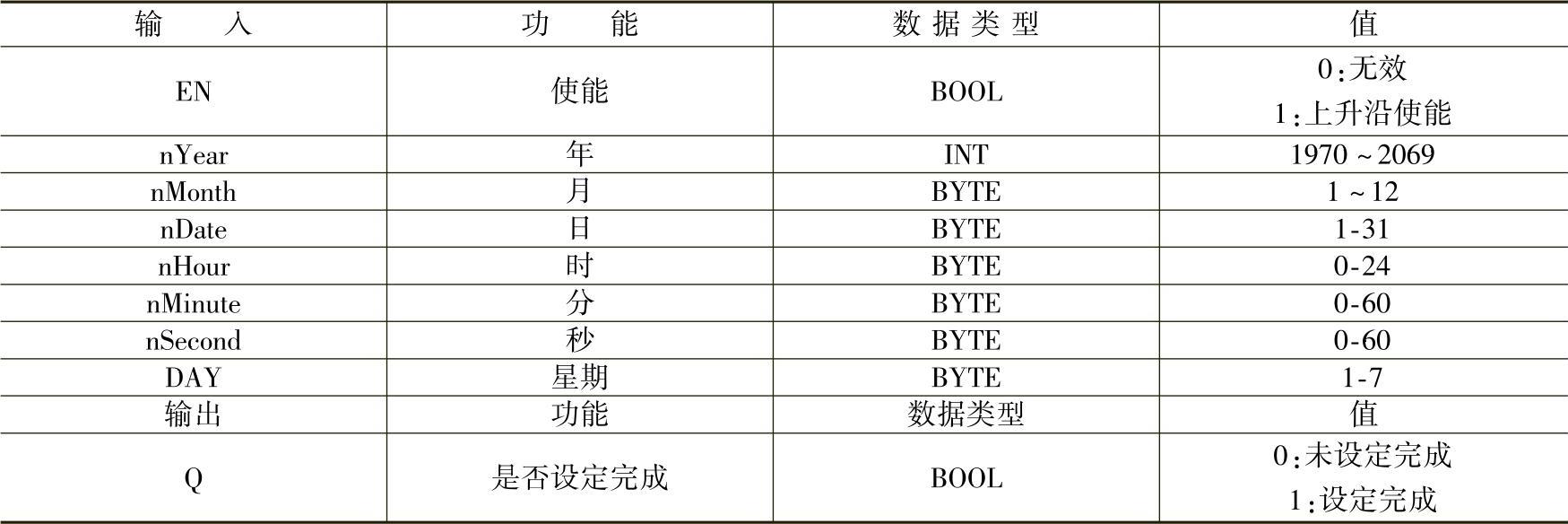

表5-5 SET_HD_RTC_X功能块输入输出特性

图5-22所示为SET_HD_RTC_X功能块调用程序。如图所示，只要“EN”ON，将把DT#2008-1-1-8：00：00，即2008年1月1日13点10分15秒星期2的时间值设为PLC时钟的当时时间。如果设定成功，T_OR_F ON。

提示：实时时钟设定一旦设定成功，即使PLC停机，或下载了新程序，仍继续有效。

和利时LM机读取实时时钟要用GET_HD_RTC功能块。其功能块格式如图5-23所示。功能块的输入输出特性见表5-6。

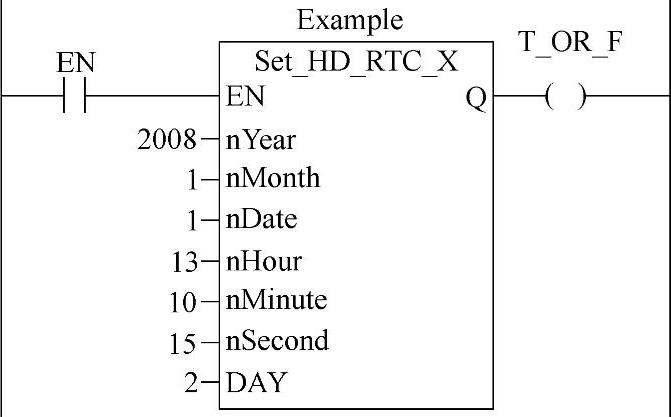

图5-22 SET_HD_RTC_X功能块调用程序

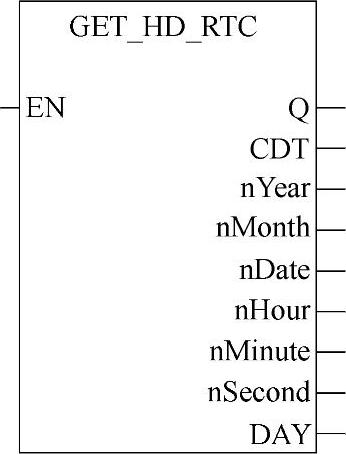

图5-23 GET_HD_RTC功能块

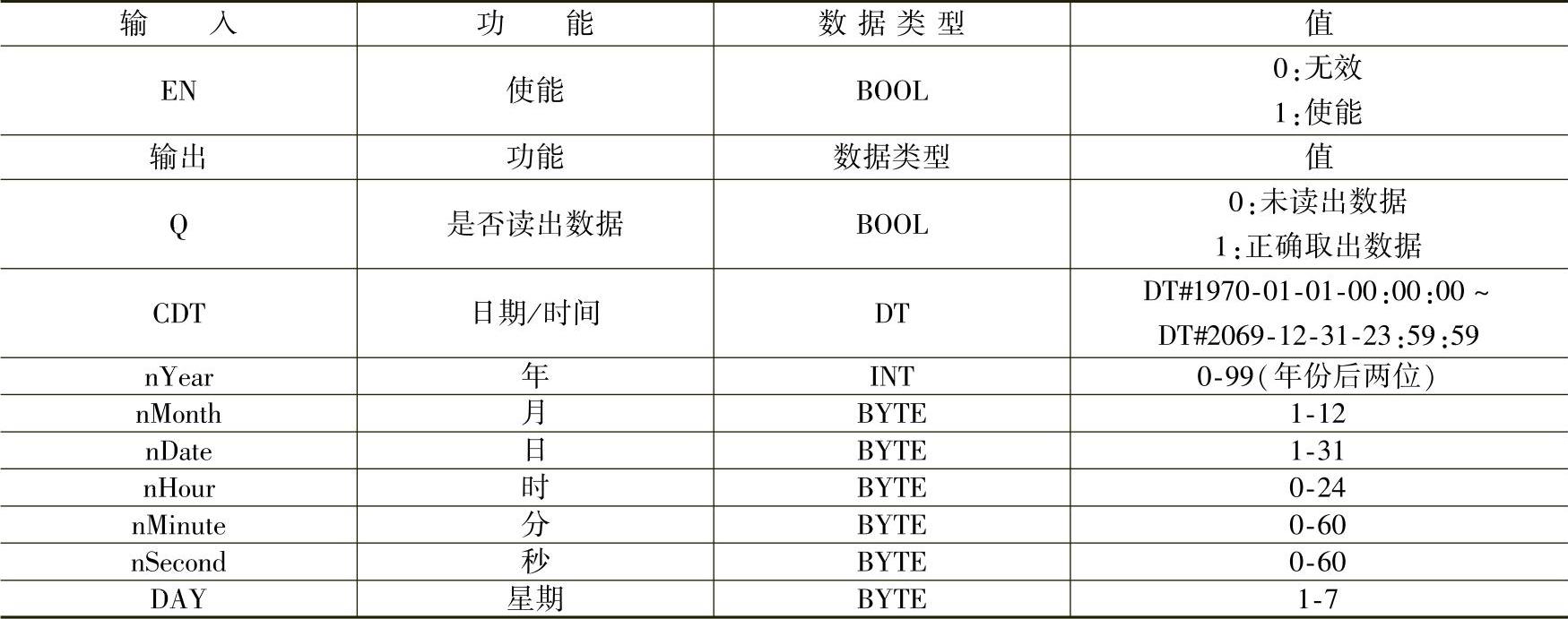

表5-6 GET_HD_RTC功能块输入输出特性

图5-24所示为GET_HD_RTC功能块调用程序。如图所示只要“en8”ON，将读出PLC的实时时钟现值。这时的PLC时间为2008-1-1-8∶00∶18，即2008年1月1日8点0分18秒星期二。如果设定成功，qq1 ON。

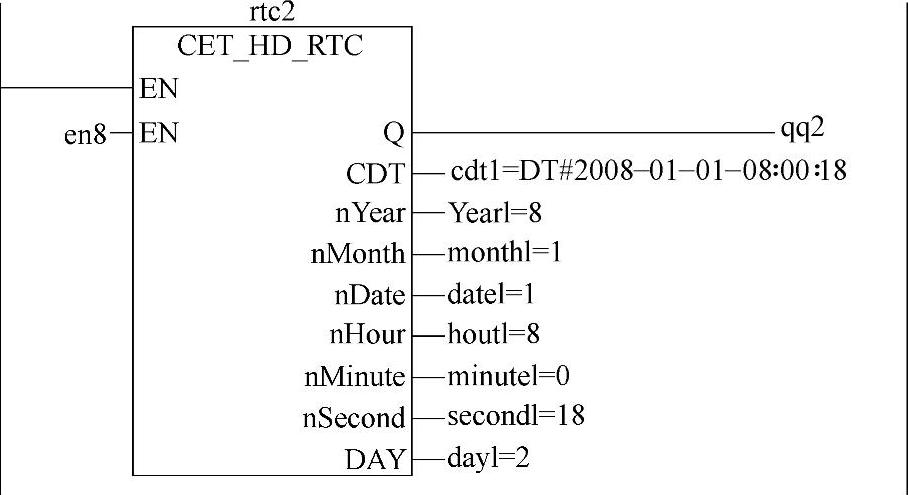

图5-24 GET_HD_RTC功能块调用程序

提示：和利时LM机这种调用功能块的方法实现实时时钟设定与读取，是比用别的PLC用特殊寄存器方便。但使用前必须加载Heolysys_PLC_HDRTC.Lib库文件。

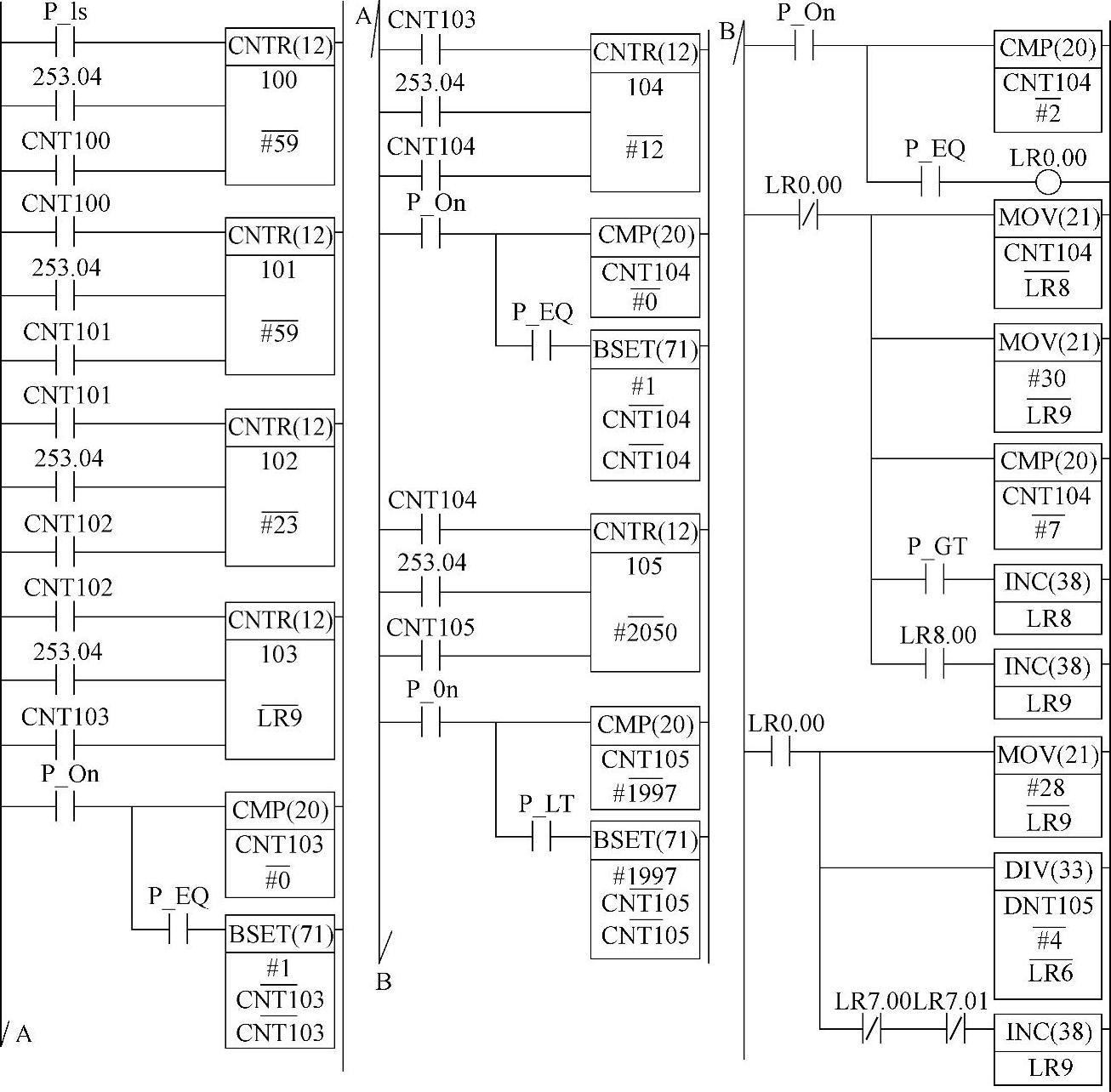

图5-25 时钟程序

其他品牌PLC也都有设定及读取方法，可参阅有关说明书。

5.PLC时钟程序

如果PLC没有内置时钟，也可用自编程序处理。图5-25所示为欧姆龙早期PLC时钟程序。执行本程序后，CNTR 105、CNTR 104、CNTR 103、CNTR 102、CNTR 101及CNTR 100，将分别存储相应的当前的年、月、日、时、分、秒值。

从图5-25可知，它有CNTR 100～CNTR 105共6个可逆计数器，其减计数器接常OFF触点（即25314），而增计数端，CNTR 100的接秒脉冲，其余依次接其前级的计数器常开触点。以秒计数器为例，当其计数值达到59后，再增1s，则CNT 100复位，并产生进位脉冲，使分计数器CNT 101增1。

分计数器达到59后，再增1min，则分计数器CNT 101复位，并产生进位脉冲，使时计数器CNT 102增加1。

时计数器达到23后，再增1h，则日计数器CNT 103复位，并产生进位脉冲，使日计数器增1。

日计数器到底什么时候进位，要依大小月及是否为2月以及是否闰年有关。这里用L9的内容确定。大月时L9为31，小月时为30。正常年份的2月为28，而闰年的2月为29。闰年与否，依年能否被4整除而定（考虑到1995～2050年的情况）。图中用了一系列的比较指令，决定了L9的内容。

日计满后，向月进位，月满后向年进位。为保证日、月计数器的起始值为1，各用了一个比较，只要它为零，则把它显成1。因为月、日不像时、分，没有零值。

提示：执行MOV指令，也会改变标志位P-EQ。当被传数为0时，P-EQ置0，否则置1。
