多数PLC模拟量输入、输出模块都有自己实际地址,一般按这个地址,都可对其进行读写访问。但有的还须考虑:

1.数据格式

一般讲,模拟量输入、输出都使用二进制数,有的还可带符号位。有8位、12位、16位或更多。但有的可自动转换为BCD码。有的一个地址字,存了两路的数据,如欧姆龙PLC CPM1A有的模拟量输入单元。还有的一个字虽存放一路数据,但最低的3位不用,如S7-200的EM231(模拟量输入)、EM235(模拟量输出)模块,实际数据是左端对齐,存在模拟量输入、输出地址字的高12或13位之间,最高(左)位是符号位。为此,如使用这样的模拟量输入单元,用数据读入后,要先作处理,然后才可使用;如使用这样的模拟量输出单元,写数据写出前,要先进行处理,然后才可写出。具体细节一定要按有关模块的说明书操作。

2.访问方法

对模拟量输入、输出模块数据区(有的称缓冲存储区)的访问,多数PLC使用任何数据处理指令,如传送(MOV)、数据运算(ADD、SUB等)指令,都可直接实现。但有的PLC,如三菱FX等只能使用特定指令才能访问。其特定指令有:FROM、DPRO(读)、TO、DTO(写)两种。有的模块使用RD3R(读)、WD3R(写)指令。如要使用输入的模拟量,则先要用这里特定读指令,把缓冲存储区的数据读到指定数据区中,然后再使用这指定的数据区(等于使用相应的模拟量);如要控制输出的模拟量,则先要把数据写到指定的数据区,然后用这里的特定写指令,把指定数据区的数据写给缓冲存储区。显然,这么处理要麻烦些,也增加了处理时间。不过,它的新型机有的此情况已有改变,也可直接访问了。

它的FROM、TO指令简介如下:


这里 n1——模拟量输入、输出模块的起始I/O号(二进位制16位);

n2——被读取数据的起始地址(二进位制16位);

Ⓓ——存储被读数据的软元件的起始地址(二进位制16/32位);

n3——被读数据的数量(1~6144)。

当执行条件满足,执行本指令,将使模块的缓冲存储器中,从由n2指定的地址开始,读取n3个字的数据,然后存入从Ⓓ指定的软元件开始的区域中。

本指令可加前、后缀。如前加D,为双字指令;如后加P,为微分执行。

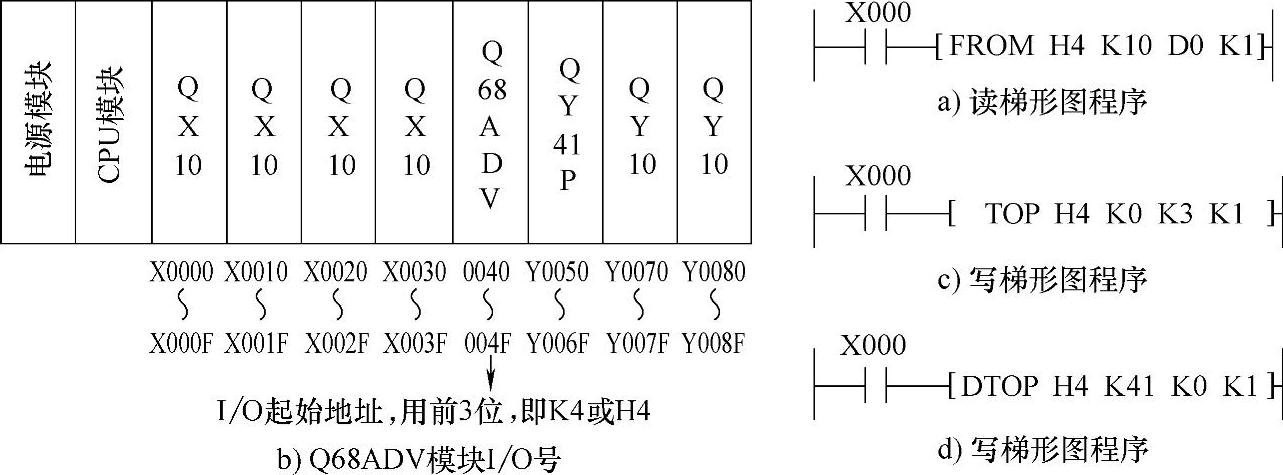

使用例:图3-21a所示为读缓冲存储区梯形图程序,图3-21b为Q68ADV模拟量输入模块在Q型PLC CPU机架上安装的简图。此程序的功能是,当X000 ON,执行FROM指令,把模块I/O地址为4的模块(从图知即Q68ADV模拟量输入模块)的缓冲存储区起始地址为10的字,读一个字,送D0中。按Q68ADV模拟量输入模块的说明书指明,这缓冲存储区10,即为该模拟量通道1。


图3-21 FROM指令使用实例(www.daowen.com)


这里 n1——模拟量输入、输出模块的起始I/O号(二进位制16位);

n2——被写出数据的起始地址(二进位制16位);

978-7-111-39745-8-Chapter04-24.jpg——存储被写数据的软元件的起始地址(二进位制16/32位);

n3——被写数据的数量(1~6144)。

当执行条件满足,执行本指令,该指令从978-7-111-39745-8-Chapter04-25.jpg指定的软元件开始的区域,将n3个字的数据,写给n1模块,其起始地址为n2的缓冲存储器中。

本指令也可加前、后缀。如前加D,为双字指令;如后加P,为微分执行。

使用例:图3-21c所示为写缓冲存储区梯形图程序,当X000 ON,微分执行TO指令,把常数0写给模块I/O地址为4的模块,从图知即Q68ADV模拟量输入模块,的缓冲存储区中起始地址为0的字。

使用例:图3-21d所示也为写缓冲存储区梯形图程序,当X000 ON,微分执行双字TO指令,把常数0写给模块I/O地址为4的模块,从图知即Q68ADV模拟量输入模块,的缓冲存储区中起始地址为41、42两个字。

这两个写程序都是用作对模拟量输入模块作相应设定。

提示:三菱PLC的模拟量输出、输出模块访问指令,不都是用上述FROM、TO指令,如FX机有的AD、DA模块用RD3R、WD3R指令,而有的新机型或模块也可直接访问。具体应按说明书规定进行操作。

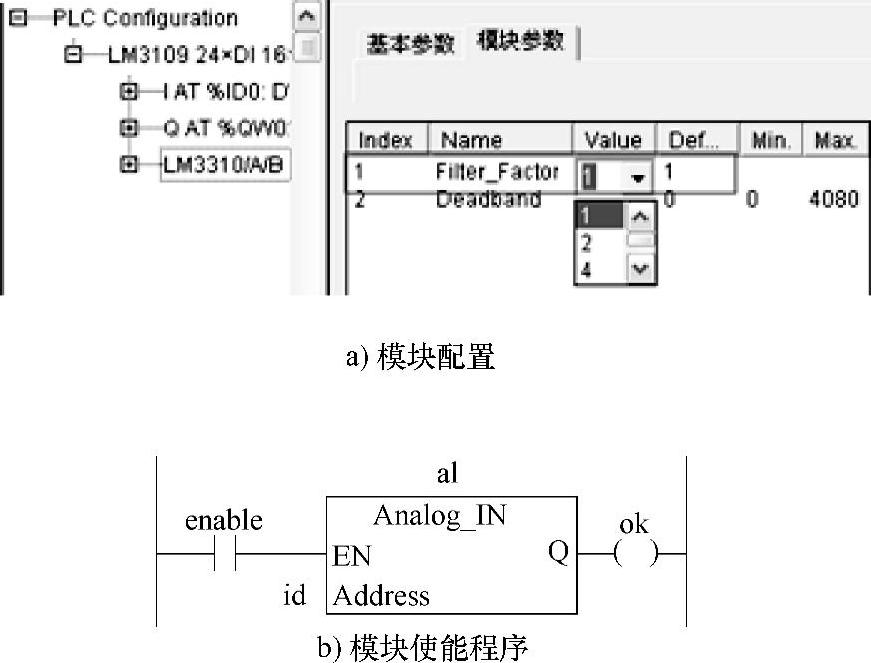

对于和利时LM机,在访问模拟量模块之前,必须运用PowerPro软件进行设定。先是在PLC硬件配置添加该模块时,在基本参数栏中选定节点的ID号。此后,在通道参数栏中,确定是否使用该通道,以及有关参数。如图3-22a所示,滤波系数(Filter_Factor)设为1,含义为不做滤波。死区(Deadband)也可在最大、最小值之间选定。如配置LM3311,还包括断路检测等参数。最后是用程序使能AD模块。为此,要加载有关的库文件。如LM机常用的AD模块,要加载Hollysys_PLC_ANALOG.LIB库文件。之后,要执行图3-22b模块使能程序。

使用和利时LM机的DA模块情况也类似。也要选定其ID号、有关参数、加载有关的库文件。之后,也要执行该模块使能程序。之后才可用实际地址、符号地址或声明与实际地址关联的变量对其进行访问。


图3-22 模块配置及使能程序
