数据存储程序类型也较多，以下介绍为定时定地址存储程序。图1-160所示为它的梯形图程序，操作数也是用符号地址。

图1-160a，总是将“分”特殊继电器（如CPM2A为AR18的高字节的内容）与0比较。如相等，即整点，则相等标志（L-EQ）ON。经微分处理，产生“时间到脉冲”信号。这时，把当时的“小时值”（如CPM2A为AR19的低字节的内容），如13，则把13赋值给“指针”，进而再把“采集数据”赋值给“指针”指向的DM013中。

图1-160b，也总是将“分”特殊继电器（如FX2N为D8014的内容）与0比较。如相等，即整点，则相等标志（这里为M1）ON。经微分处理，产生脉冲信号，把当时的“小时值”（如FX2N为D8015的内容），如13，则把13赋值给变址器V0，进而再把“采集数据”赋值给D（0+变址器的内容），即D13中。

(www.daowen.com)

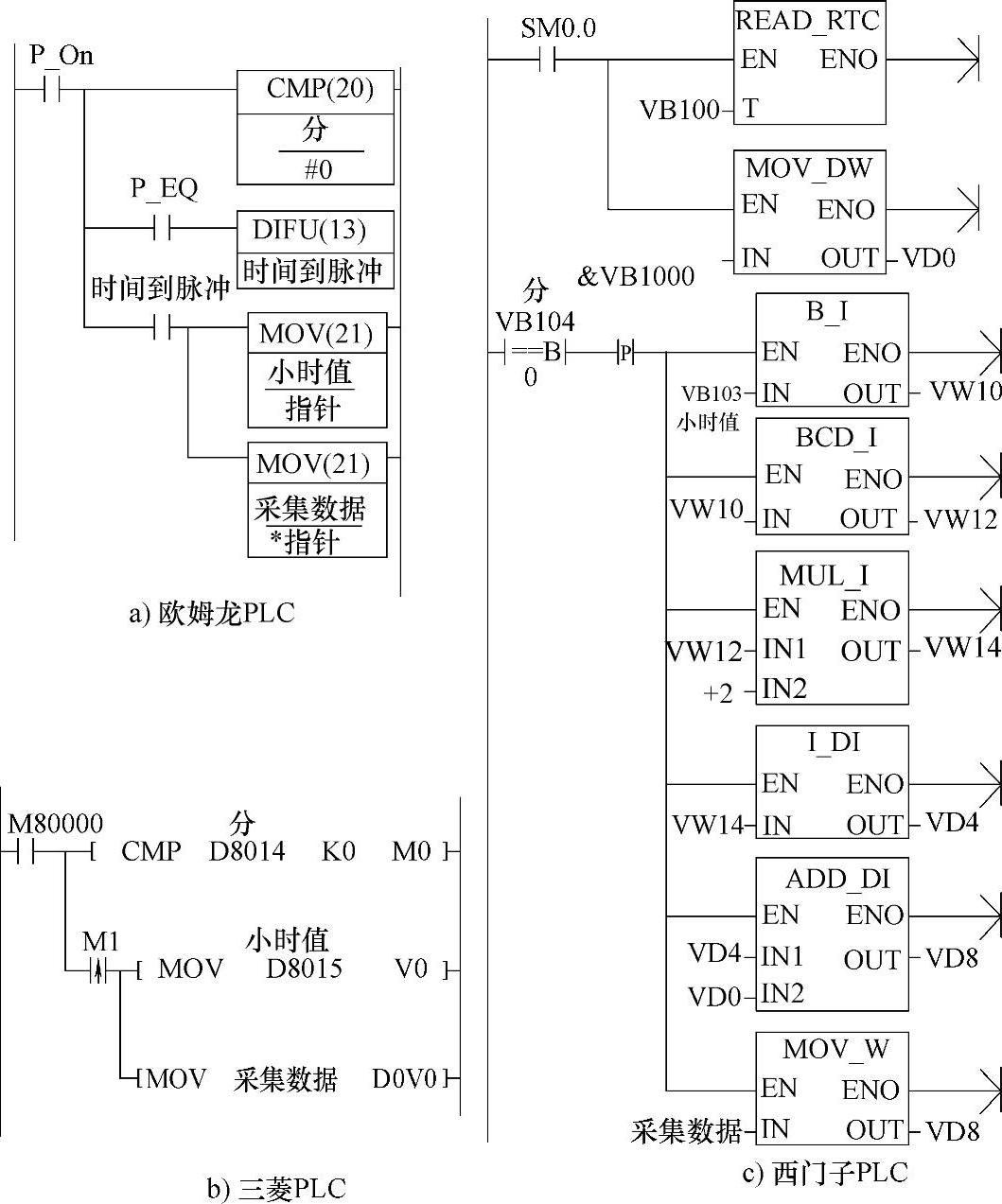

图1-160 定时定地址存储程序

图1-160c，S7-200的程序。它没有用于反映实时时钟的特殊继电器。它的实时时间得用相应指令读取。该程序用READ-RTC指令读（写是用SET-RTC）实时时钟。执行该指令，把实时的年、月、日、时、分、秒及星期几存于从数表T开始到T+7的相应字节（星期几存于T+7，T+6恒0）中。对该程序，则存于VB100～VB107中。接着，还要提取存储区开始的字节（VB1000）地址指针。它也总是将“分”（VB104的内容）与0比较。如相等，即整点，经微分处理（执行指令P），把当时的“小时值”，即VB103内容转换为字，再转换为十六进制（它的实时时钟是BCD码），再乘2（存储以字为单位、占2个字节），再转换为双字。，如VB 103的值为13，则VD4为26。然后把VD4与VB1000的地址的指针相加，并赋值给VD8。最后把“采集数据”赋值给“指针”指向的VD8指针指向的VW，即VW1026中。显然，图1-160c的程序稍麻烦些。

可知，这个程序的功能是，每天整点时，把采集数据存入DM0000～DM0023中，或VW1000～VW1023，或D0～D23中，即定时、定地址存储。
