程序转换工具:一对一及一对多/多对一转换

1.输出转换程序

用以上介绍的“状态”、“时间段”、“动作”或“步”去控制输出点,以产生控制的实际物理输出。有一对一转换(见图1-157),一对多、多对一(见图1-158)等转换。

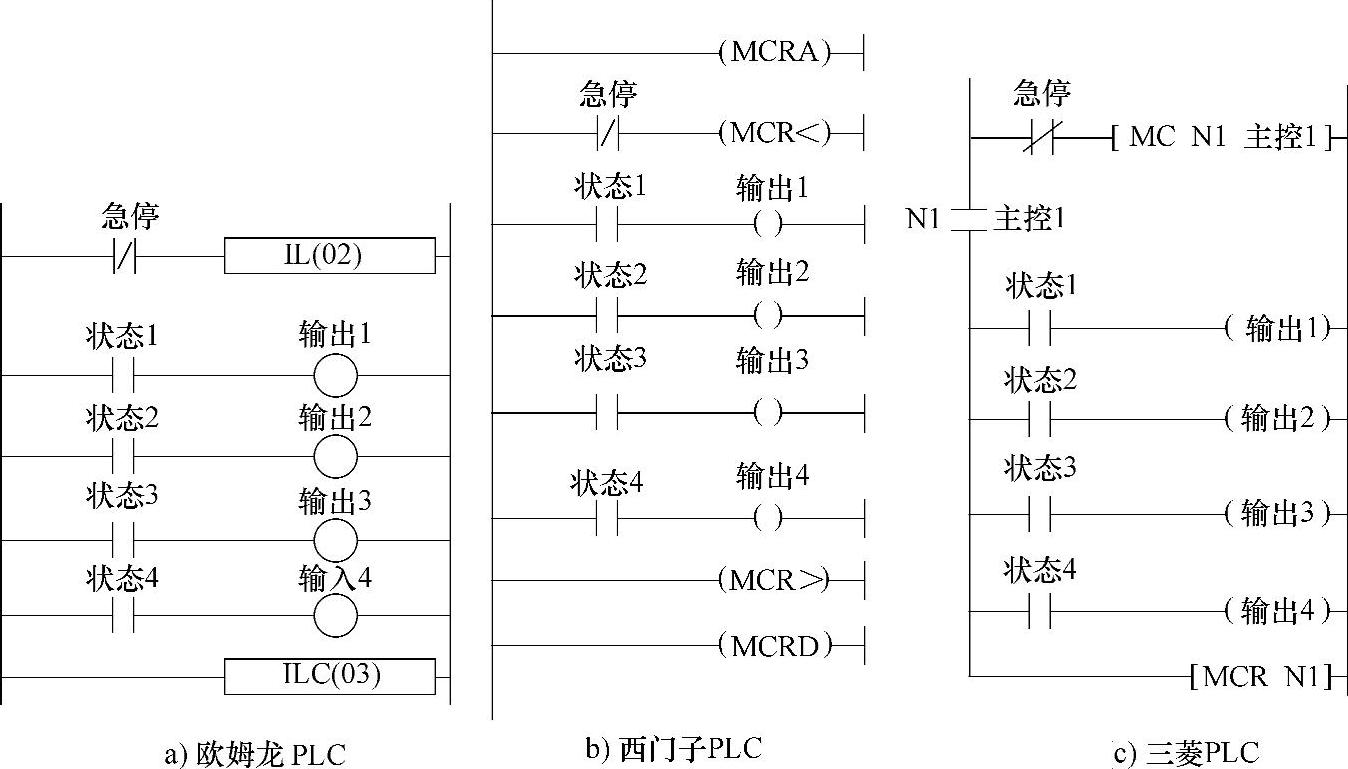

图1-157 一对一转换程序

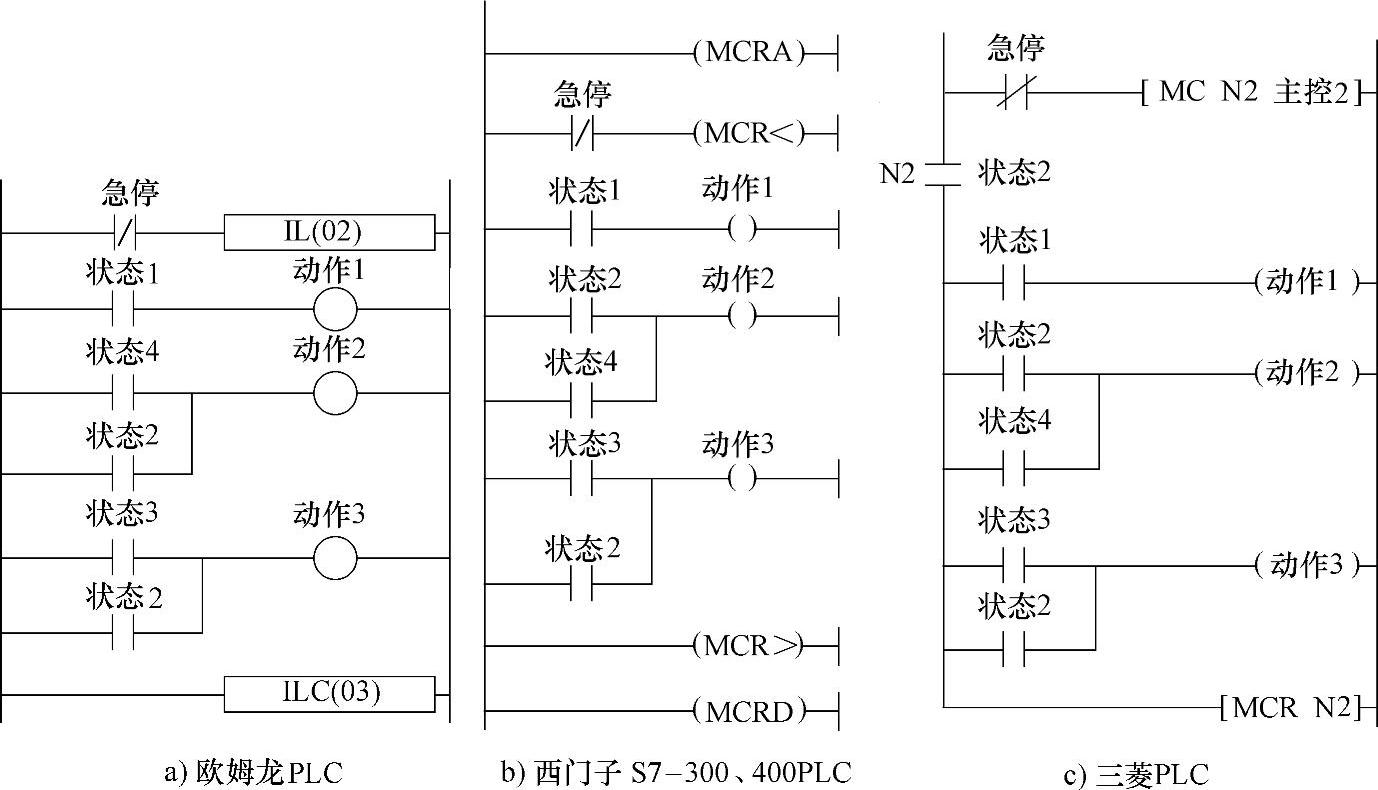

图1-158 一对多、多对一转换程序

这里,为了安全,图1-158a用“IL”及“ILC”互锁指令,图1-158b用MCRA、MCRD等主控指令,图1-158c用MC、MCR主控指令,增加急停控制。一旦紧急须停止输出,可使“急停”ON,则它的常闭触点OFF,这将使由这些配对指令之间的输出全部OFF。

2.输入转换程序

用输入点去控制以上介绍的“控制”、“动作完成”,以发挥输入点对系统的实际控制作用。也有一对一转换,一对多、多对一等转换。与输出转换不同的只是把图1-157及图1-158的“状态”改为“输入”,“动作”改为“控制”或“动作完成”。

一经以上转换,即可按要求,用实际输入进行控制。(www.daowen.com)

3.转换参数选择程序

如以上介绍的“状态”、“时间段”、“动作”或“步”,若要选用工作参数,如温度、压力、时间等物理量的对应值,即可用此电路把它们与对应的量关联。这种选择电路也叫“配方”选择,以使控制系统能适合不同工艺参数的要求。

4.转换选择程序的程序

用此程序,把上述选择程序根据相应的条件再作选择,以实现多品种、多工艺、多参数的控制。

实现这种选择的选择有两个办法:

用子程序(见图1-159),不同的子程序调用作不同的选择。

用程序跳转,靠不同的程序跳转作不同的选择。


图1-159 不同子程序调用
