1.定时器控制

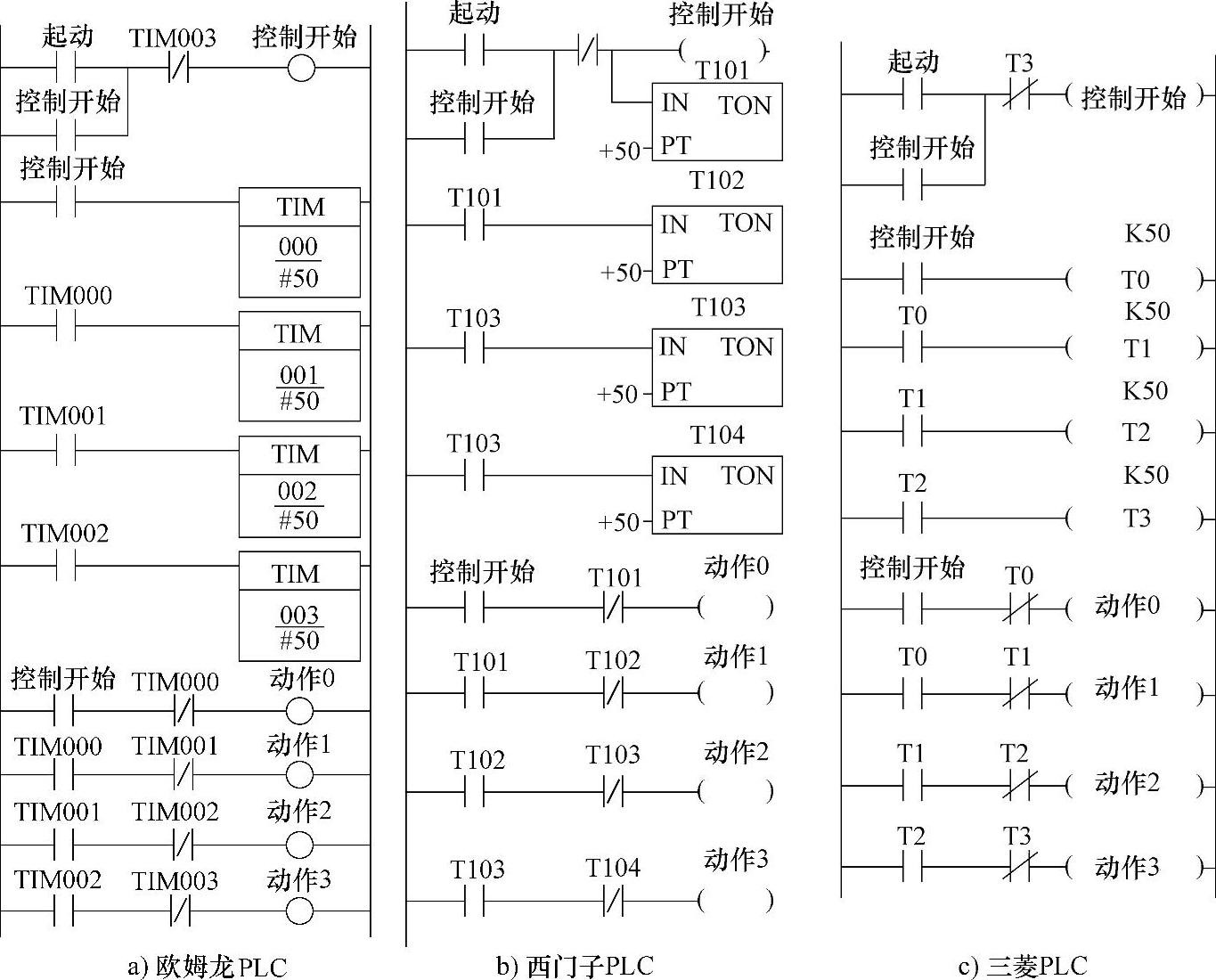

图1-151所示为“定时器控制的定时控制”梯形图程序，操作数也是用符号地址。

图1-151 定时控制程序1

从图知，电路起动后，“控制开始”ON。先是定时器TIM 000（图1-151a，而图1-151b为T101、图1-151c为T0）开始计时。计时到，其常开触点ON，进而定时器TIM 001（图1-151a，而图1-151b为T102、图1-151c为T1）开始计时。此计时到，其常开触点ON，进而定时器TIM 002（图1-151a，而图1-151b为T103、图1-151c为T2）开始计时。此计时也到，其常开触点ON，进而定时器TIM 003（图1-151a，而图1-151b为T104、图1-151c为T4）开始计时等。

随着这一系列定时器相继工作，将分出很多时间段。即可按需要产生相应的动作。如本例：“动作0”出现时间段1（从“控制开始”ON，直至TIM000、T101或T0定时到）。“动作1”出现时间段1（从TIM 001、T101或T1定时开始，直至TIM 001定时到）等。

这里“动作”也可不这样对应，有的动作还可在多个时间段出现，这些完全可依实际需要决定。这里的实质是各个动作都是按时间的推进，逐步出现的。是由时间信号控制的。

2.计数器控制(www.daowen.com)

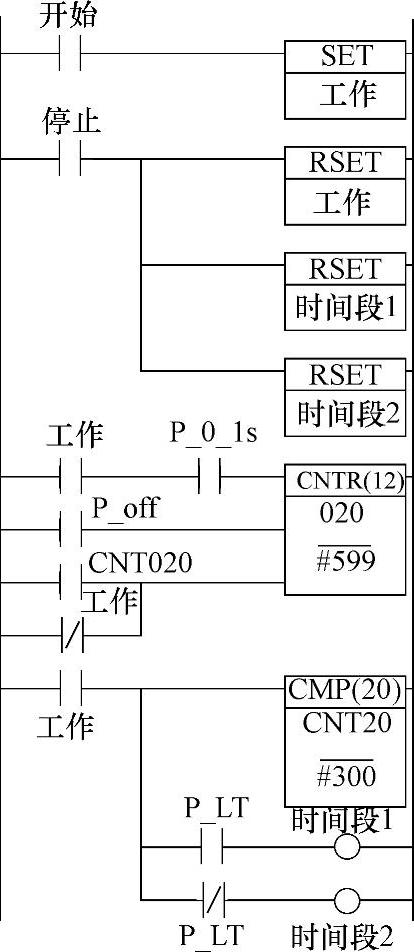

时间控制还可用计数器加时间脉冲信号实现。图1-152所示为

图1-152 定时控制程序2

“计数器控制的定时控制”梯形图程序，操作数也是用符号地址。

从图知，“开始”ON后，“工作”被置位（执行SET指令）。可逆计数器CNTR 020每隔0.1s加1。“工作”ON，将执行计数器CTR的内容与设定值（此处为即时数599，BCD码）比较。当CTR的内容小于设定值，则比较标志位“P_LT”常开触点ON，进而使“时间段1”ON。这将产生与“时间段1”ON对应的动作。当CTR的内容不小于设定值，则比较标志位“P_LT”常开触点OFF，进而使“时间段1”OFF。而“P_LT”常闭触点ON，则使“时间段2”ON。这将产生与“时间段2”ON对应的动作。

这里只有两个“时间段”。其实，可增加使用比较指令次数，作多个比较，以得到多个时间段。这样，就完全可依实际的时间段的不同，产生不同的动作。这里的实质也是，各个动作都是按时间的推进，逐步出现的。也是由时间信号控制的。
