本软件主要在两种状态下使用：离线（脱机）与在线（联机）。

1.离线

离线，也即脱机，其使用主要是进行硬件配置及软件编程。具体工作是PLC硬件组态、设定，I/O地址分配与符号或变量编辑以及用梯形图（或其他语言）编程。

（1）PLC配置与设定。又称组态，主要是利用相应窗口，做好如下几项设定：

1）选择PLC型号及CPU版本。具体选用PLC组件（模块），做好PLC系统组态。

2）对所选用的各个硬件单元或模块做好设定。有的是用模块上的设定开关，有的用编程软件，有的两者都用。

3）根据需要，对PLC的内部器件及有关参数做好设定。

4）根据联网情况，做好联机通信的有关设定。

5）如需要做程序加密设定。

以上设定都须选择在相应的窗口或弹出窗口上操作。至于怎么操作，不同软件差别较大，细节也很多。一般讲，箱体式（小型机）PLC较简单，因为箱体较少，所设定的参数也不多。模块式PLC较复杂。但大体上先选定机架，然后按机架槽位添加部件。有的用图1-97的方法用鼠标拖放，有的点击插入菜单项后从部件表上选定。以下介绍几个设定实例。

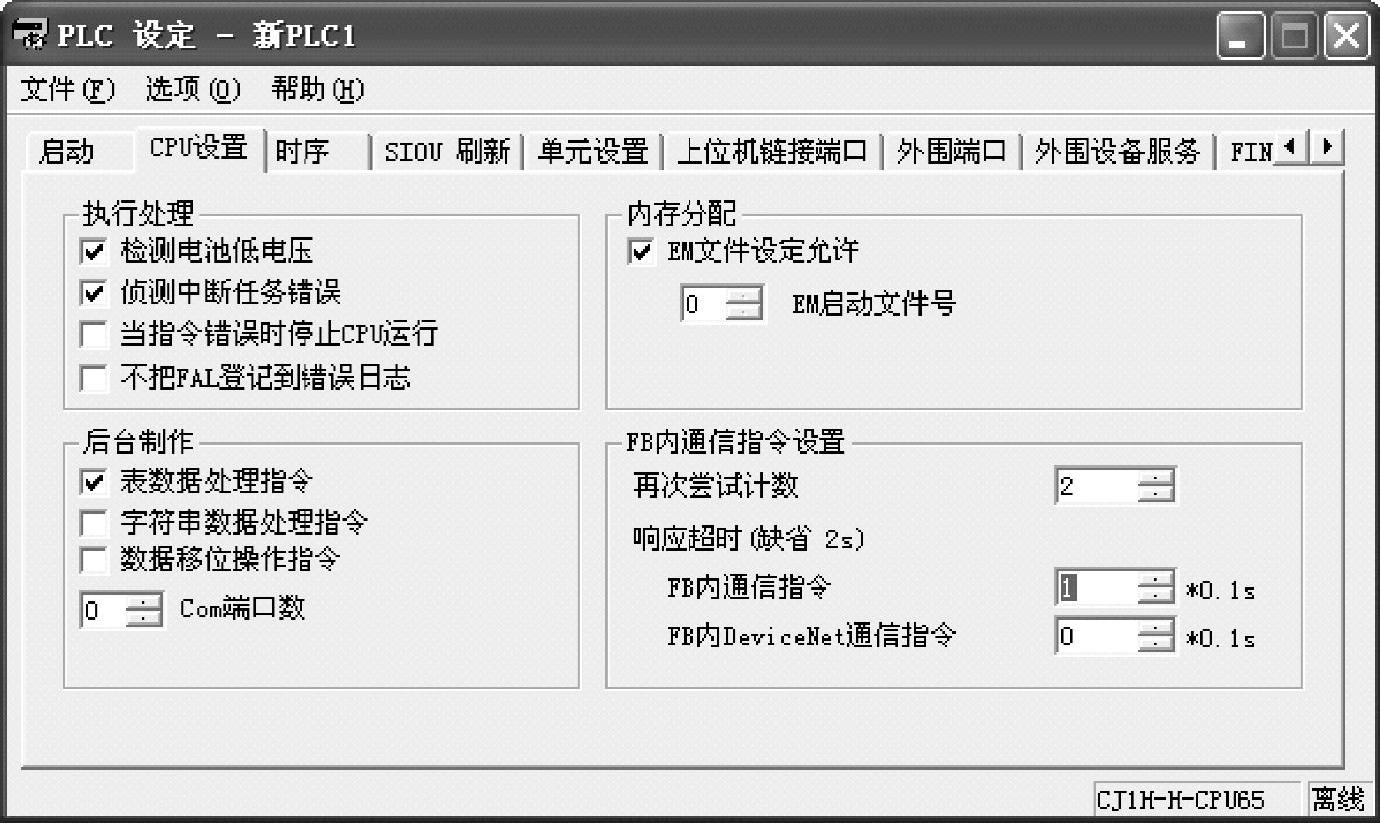

图1-100所示为CXP对CPU设定的一个窗口。其上有多个表单，可根据表单的内容进行相应设定。该图所示为CPU设置表单。

图1-100 CXP的一个设定窗口

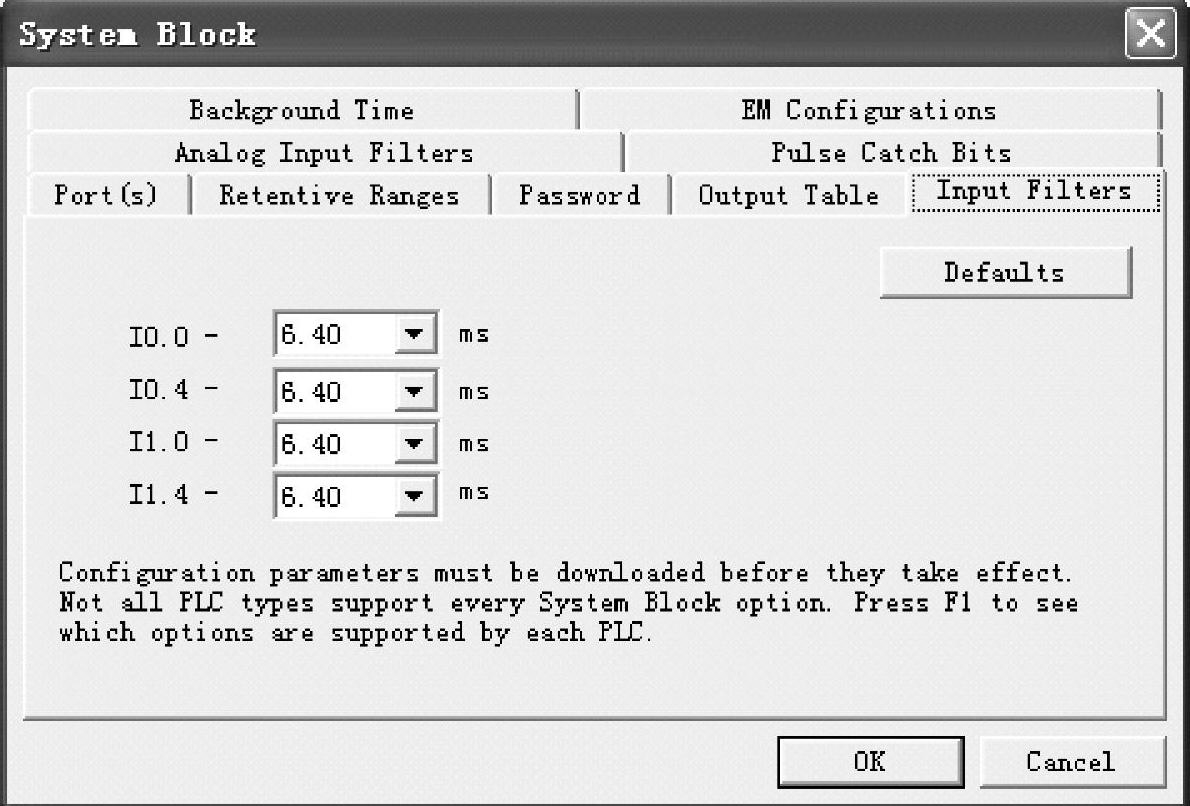

图1-101所示为STEP7 Mcro/win的一个设定窗口（System Block）。其上也有多个表单，也可根据表单的内容进行相应设定。该图所示为输入滤波（Input Filters）设置表单。

图1-101 STEP7 Mcro/win设定窗口（System Block）

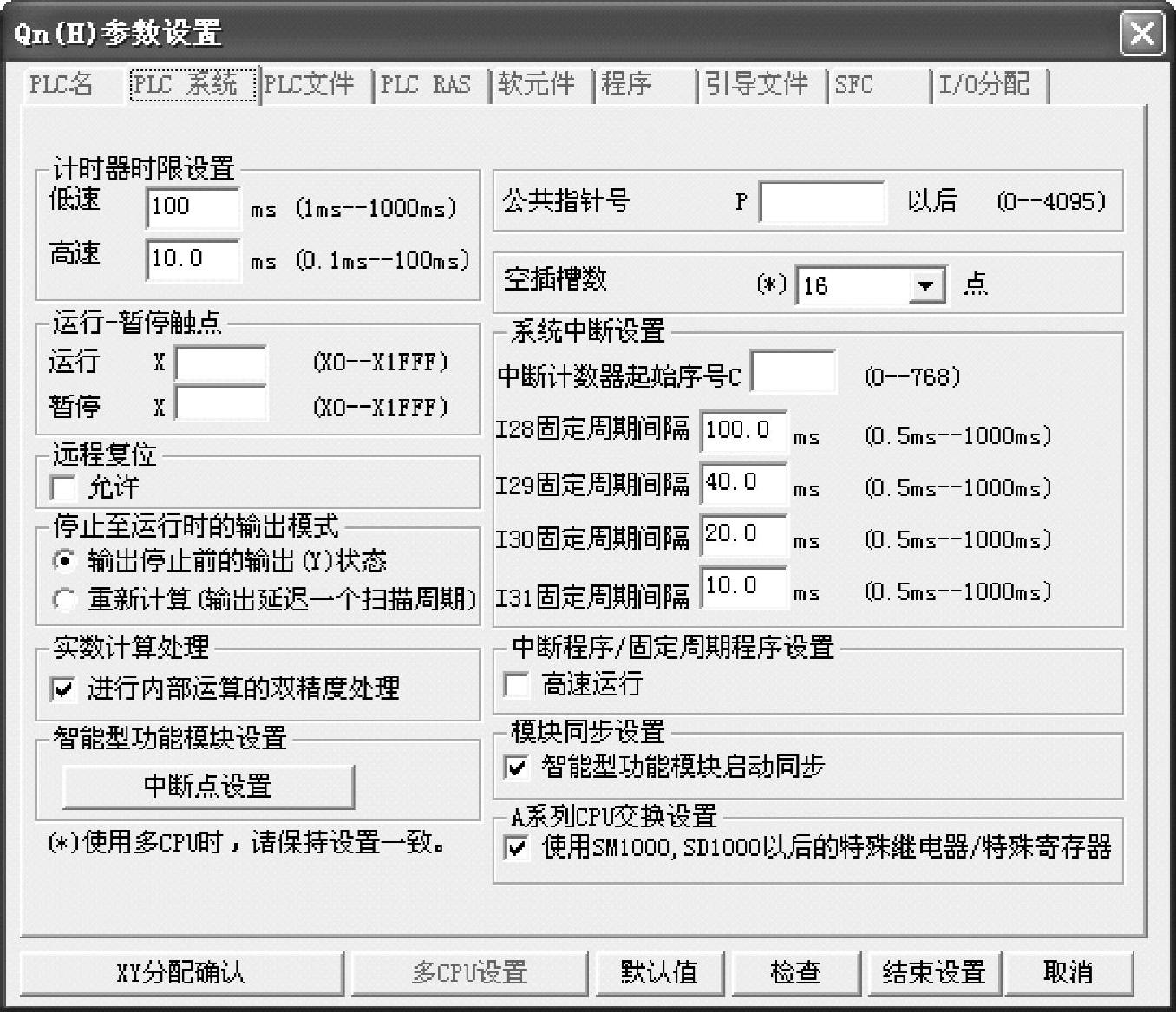

图1-102所示为GX Developer的一个参数设置窗口。其上也有多个表单，也可根据表单的内容作相应设定。该图所示为PLC系统设置表单。

图1-102 GX Developer参数设置窗口

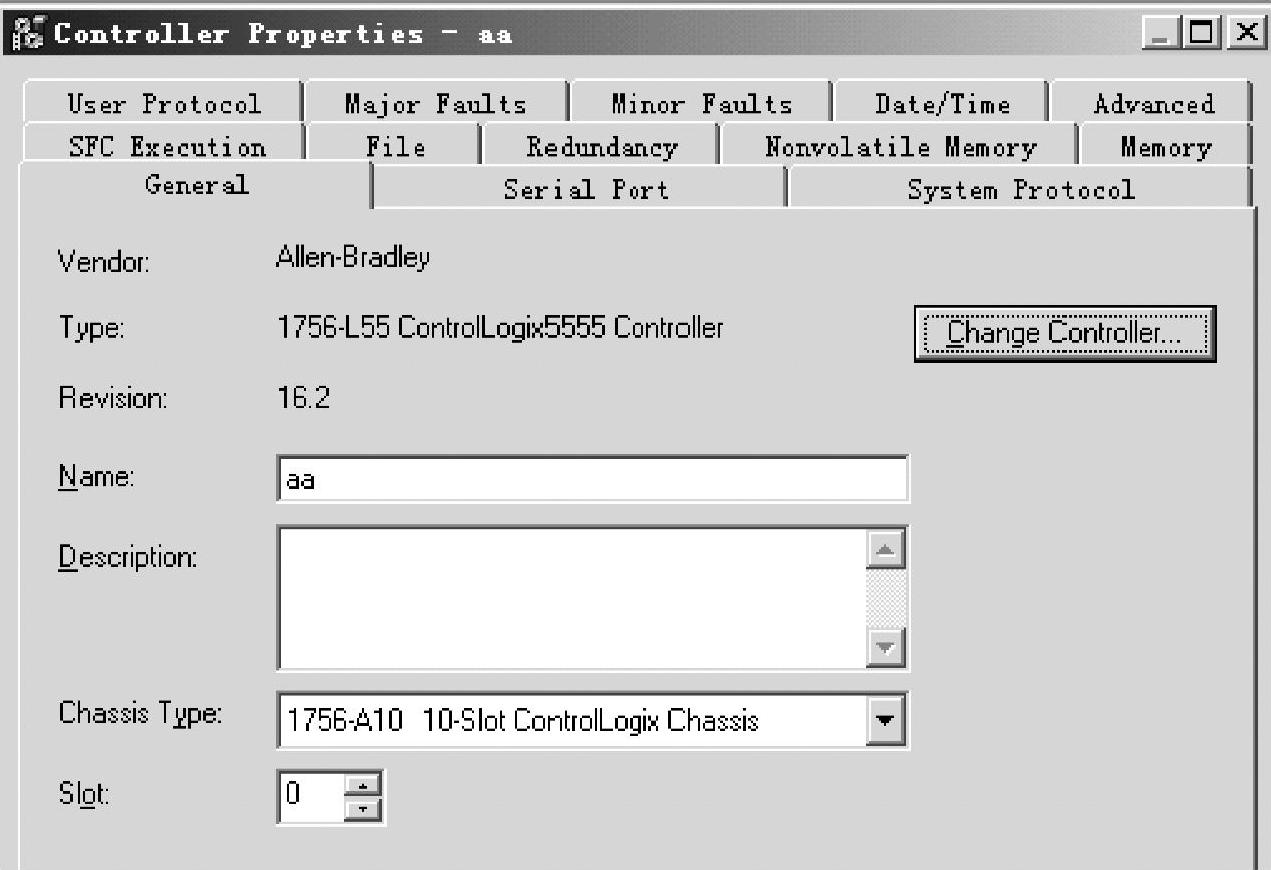

图1-103所示为RSLogix5000的CPU参数设置窗口。

从图知，其上也有多个表单，也可根据表单的内容作相应设定。该图显所示为General选项。要确定控制器一般特性，如控制器名称，所放置槽位，机架类型等。还可在说明（Description）处做必要注释。如要改变所选控制器，也可点击“Change Controller”按钮，重新选择所需控制器（CPU模块）。

图1-103 RSLogix5000的CPU参数设置窗口

提示：对PLC进行设定，往往不只用一个对话窗口就可完成，特别是中、大型机。要细心查找有关菜单项，全面完成设定工作。

（2）I/O、符号地址与变量编辑

1）I/O地址分配是确定PLC上各个输入、输出点或字节、字的具体地址。在多数情况下，做好了设定，PLC的I/O的各个输入、输出点或字节、字，实际地址也就确定了。因为这些地址多可自动形成。但有的PLC，也可自行设计。

自动形成时，其I/O地址按默认值确定。自行设计时，有的PLC其地址可按给定的变化范围选定，较灵活。

I/O地址分配另一任务是，把PLC上的各个输入、输出点或字节、字，分配给实际的传感器及执行器使用，以便现场接线，并在编程时，能恰当地使用有关I/O地址。

2）符号地址或变量（也有称标签，Tag）编辑。编程软件除了可直接使用输入、输出点及内部器件的点或字节、字的地址作指令的操作数，还可使用符号地址或变量作操作数。如后者，须对其进行编辑。

以下介绍几个软件的符号变量编辑窗口实例。

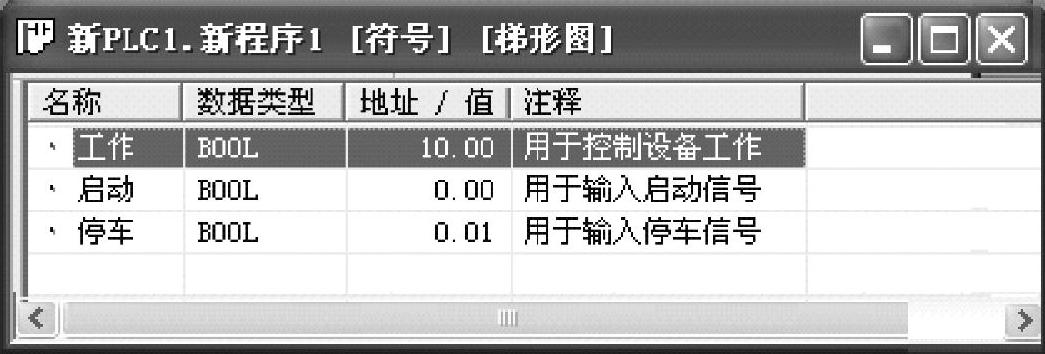

图1-104所示为CXP软件的符号编辑窗口。该图编辑了3个符号地址。如名称“工作”，实际地址为“10.00”，注释为“用于控制设备控制工作”。这里的符号编辑就是要完成这些项目的填写工作。

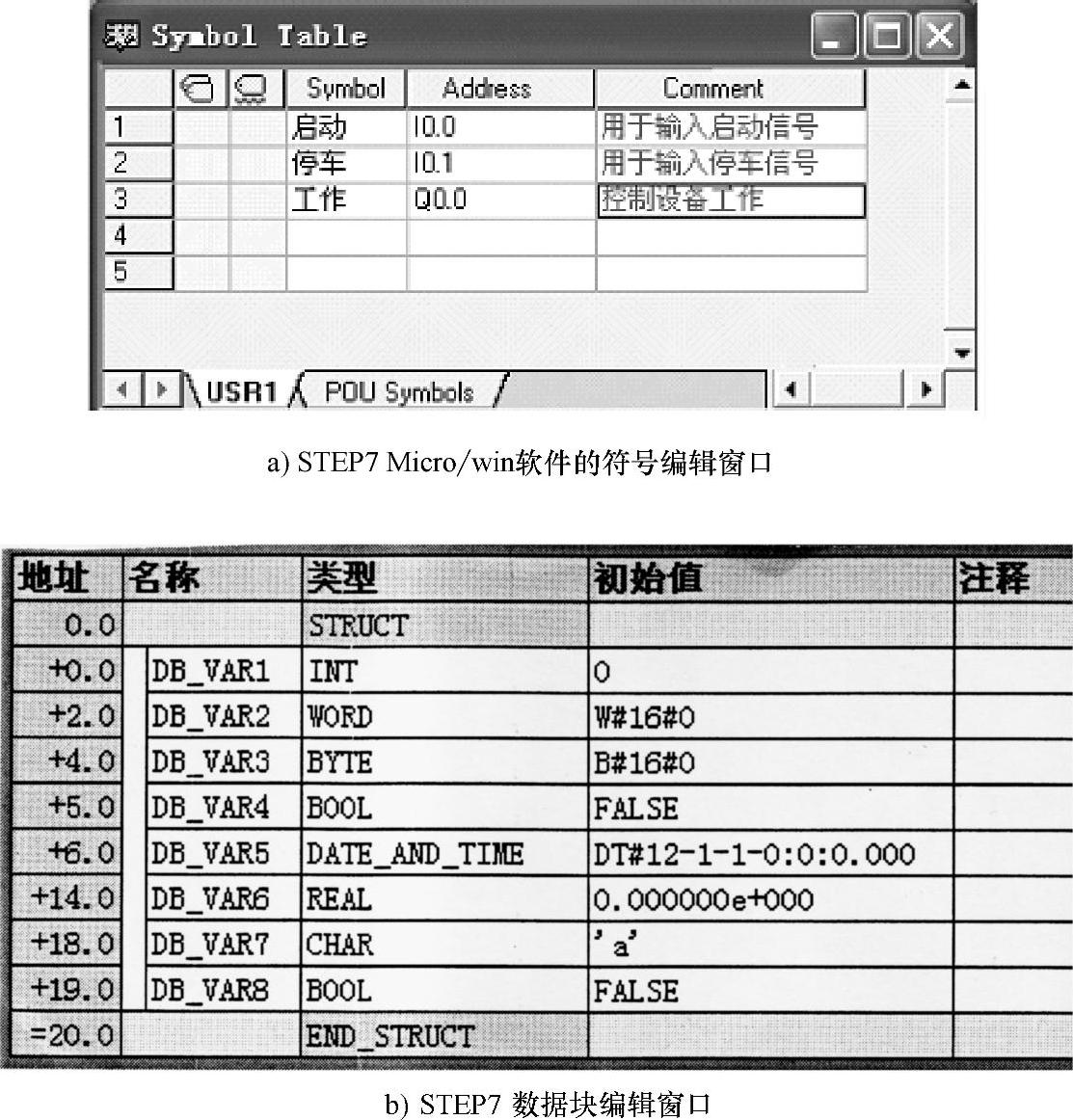

图1-105所示为西门子PLC编程软件符号地址编辑窗口。其中图1-105a为它的STEP7 Mcro/win软件的符号编辑窗口。该图也编辑了3个符号地址。如Symbol（符号）“启动”，实际地址为“I0.00”，注释为“用于输入启动信号”。这里的符号编辑也是要完成这些项目的填写工作。

图1-105b所示为STEP7程序数据用的数据块编辑窗口。本例编辑有8个变量，DB_VAR1～DB_VAR8，并指定了它的数据类型及初始值，还可增加注释。这些变量在数据块中所占用的地址是自动分配的。而这个数据块应在工程窗口上的创建，只要内存足够，需要多少个数据块即可创建多少。

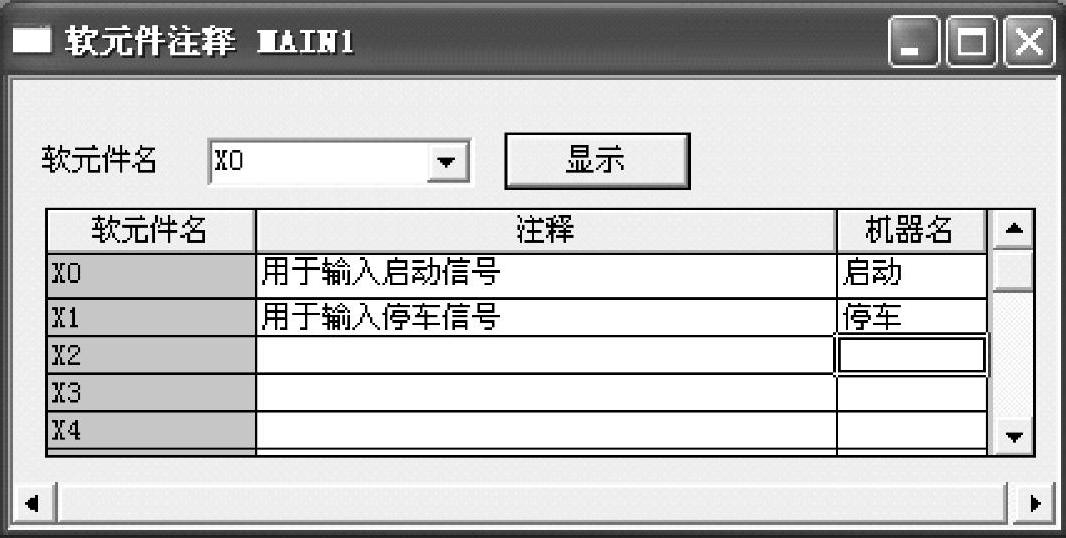

图1-106所示为GX Developer软件的符号编辑窗口。该图也编辑了两个机器名。如“停车”，实际地址为“X1”，注释为“用于输入停车信号”。这里的符号（机器名）编辑也是要完成这些项目的填写工作。只是这里的编辑以软元件名为中心，为软元件命名，并加注释。所以，软元件改名后，原来编的程序，其操作数，将不改动。这是这个编程软件的不足。

图1-104 CXP软件的符号编辑窗口

图1-105 西门子PLC编程软件符号地址编辑器窗口

图1-106 GX Developer软件的符号编辑窗口

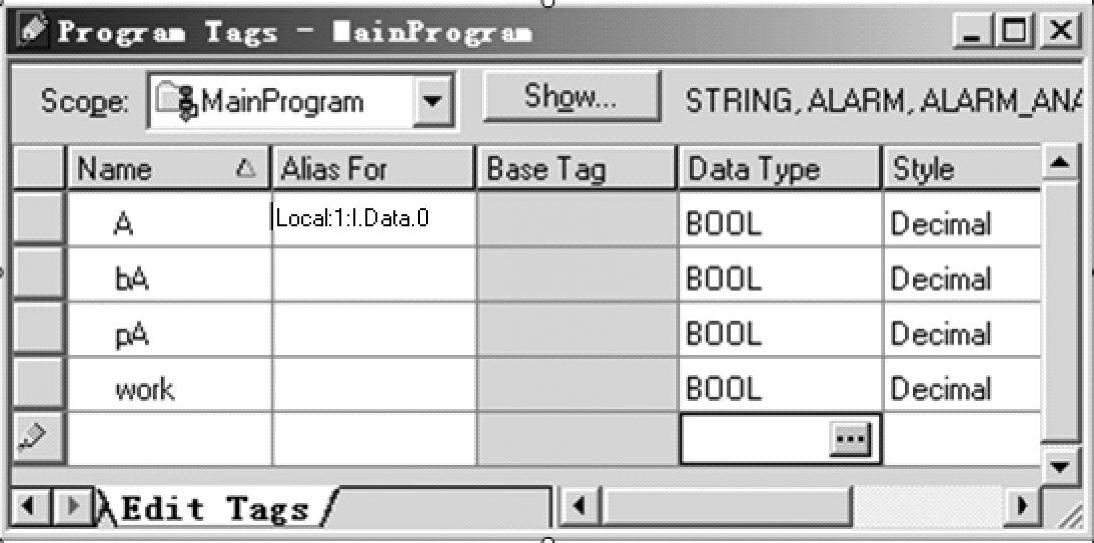

图1-107所示为RSLogix5000软件的标签编辑窗口。该图也编辑了4个标签。如“A”、“bA”、“pA”、“work”。都是布尔变量。而且只有A有别名（Alias for），与实际I/O地址Local：1：I.Data.0关联。其他的没有关联，由系统自动分配工作区。

图1-107 RSLogix5000软件的标签编辑窗口

提示：符号地址、变量编辑可在程序编辑前进行，也可在编辑后进行。有的还可在编辑时，在弹出窗口上操作。

提示：老式PLC，下载程序时，符号地址、变量不能下载到PLC中。PLC保存的只是程序编译后的机器码。所以，从PLC上载的程序用的是实际地址，而不是符号变量地址。

提示：已编辑符号地址、变量表可复制，也可向电子表格这样平台导出。在新编辑符号表时，可把它粘贴或导入。这样，即使上载程序时，虽然看到不是符号地址、变量，但若当初保存了有关信息，则完全也可看到符号地址、变量。

（3）编程。具体工作是：

1）组织程序。首先，要根据工艺要求确定任务；其次，对各个任务下的程序分块，并分别创建这些程序块，即POU（含自编的功能及功能块）。欧姆龙PLC在POU下还可分成段（sec-tion）。但在执行程序时，各段按排列顺序都将执行。所以，这里段的划分只是便于程序编辑、阅读或重用。

2）选择语言。从编程软件提供的语言中选择一种所熟悉语言。目前最常用的语言是梯形图语言。本书介绍的程序也主要使用这种语言。

3）编写程序。以梯形图编程为例，其编写是在梯形图编辑窗口中进行。可根据编程要求，添加梯形图符号，删除梯形图符号，复制梯形图符号，剪切梯形图符号，粘贴梯形图符号，还可进行撤消，恢复，查找，替换等。

输入的数据可为即时数（常数），也可为所定义的地址、符号或变量。按要求确定。

编程一般按一个一个梯级进行。已有的梯级可合并，也可拆分。操作时，有的，如CXP、GX Works、Unity Pro，是先用鼠标选定梯形图符号图标，后在梯形图编辑窗口的相应位置单击鼠标，即可画出一个相应图形。必要时，还要用键盘填写或用鼠标选择有关参数。而有的，如STEP7 Mcro/Win、GX Developer、Power Pro及RSLogix5000，则先在梯形图编辑窗口的相应位置单击鼠标、选好位置，再用鼠标单击梯形图符号图标，进行编辑。当然必要时也须用键盘填写或用鼠标通过弹出窗口选择有关程序数据。

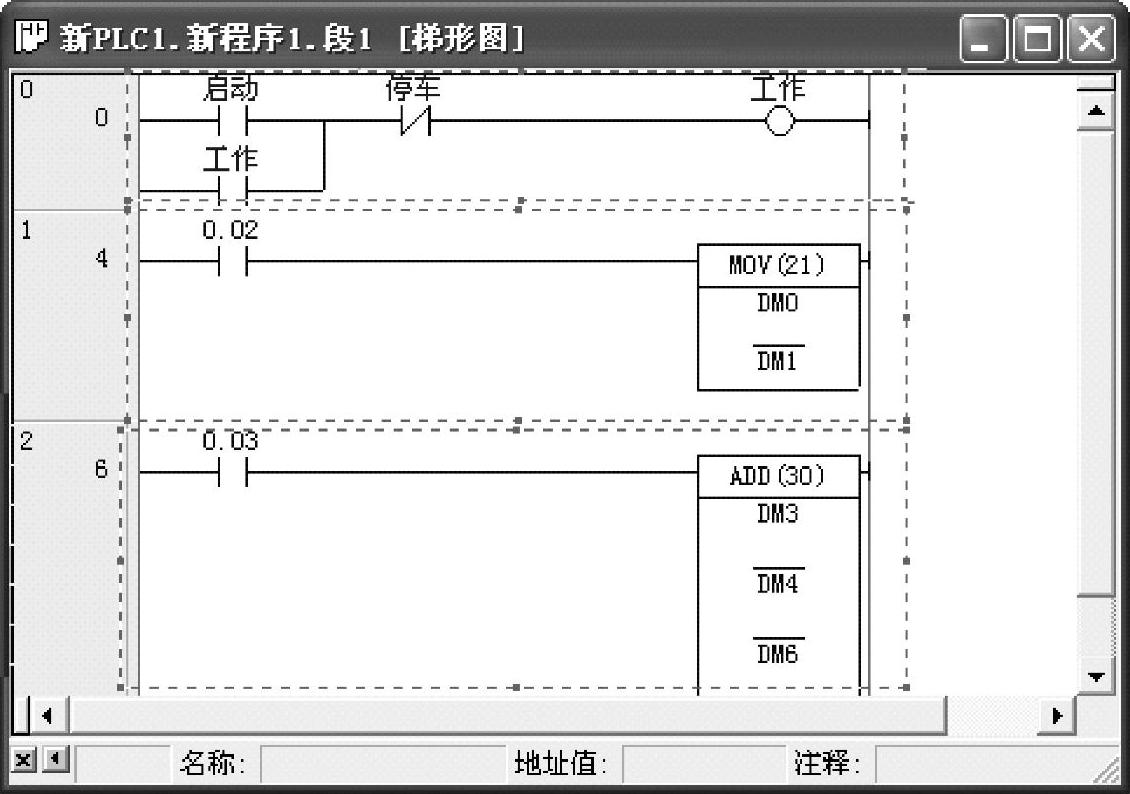

图1-108所示为用CXP软件编辑的梯形图程序例子。

图1-108 梯形图程序例子

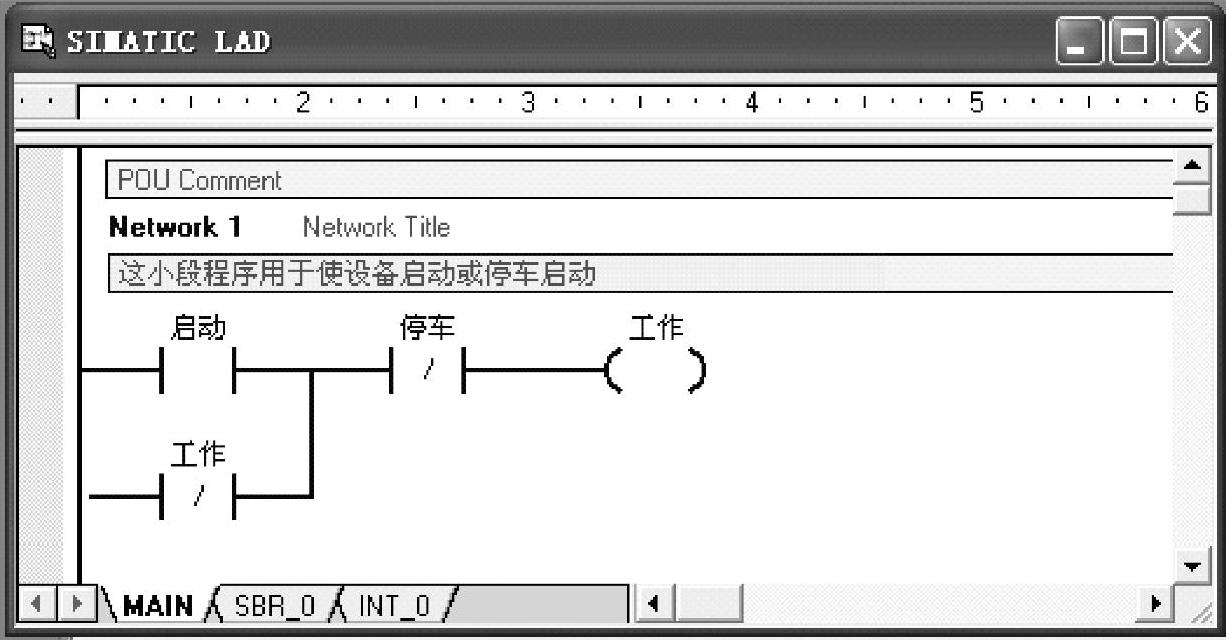

图1-109所示为STEP7 Micro/win软件编辑的梯形图程序例子。

图1-109 STEP7 Micro/win软件编辑的梯形图程序例子

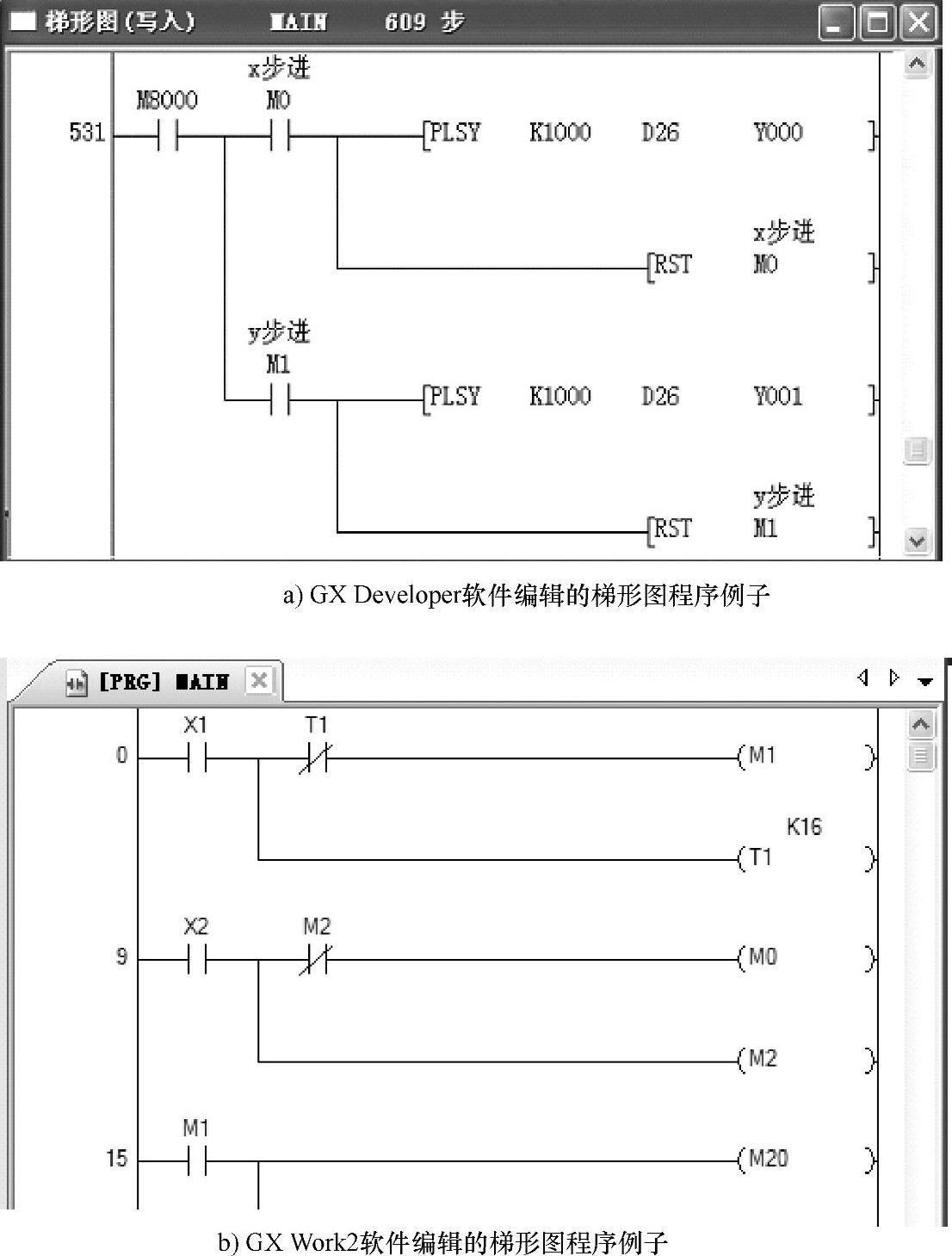

图1-110所示为三菱PLC编程软件编辑的梯形图程序例子。

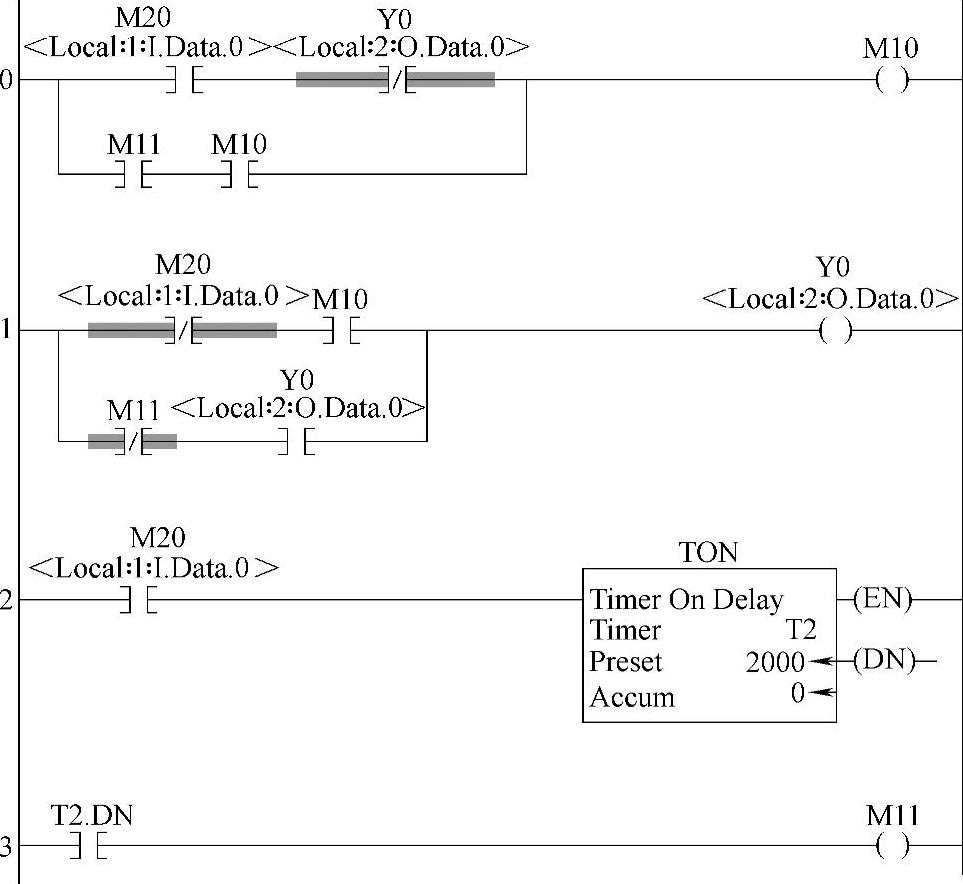

图1-111所示为AB PLC编辑的梯形图程序例子。

图1-112所示为和利时PowerPro编程软件编辑的梯形图程序例子。

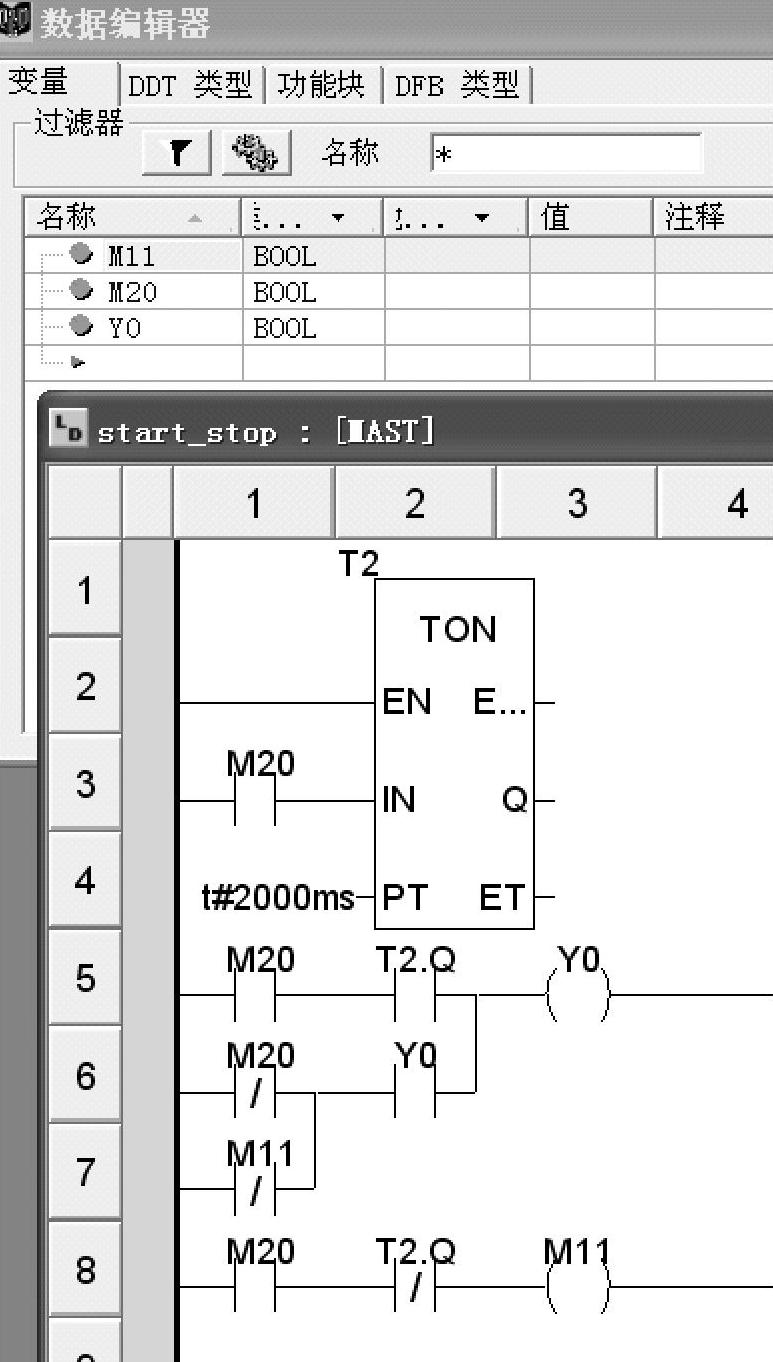

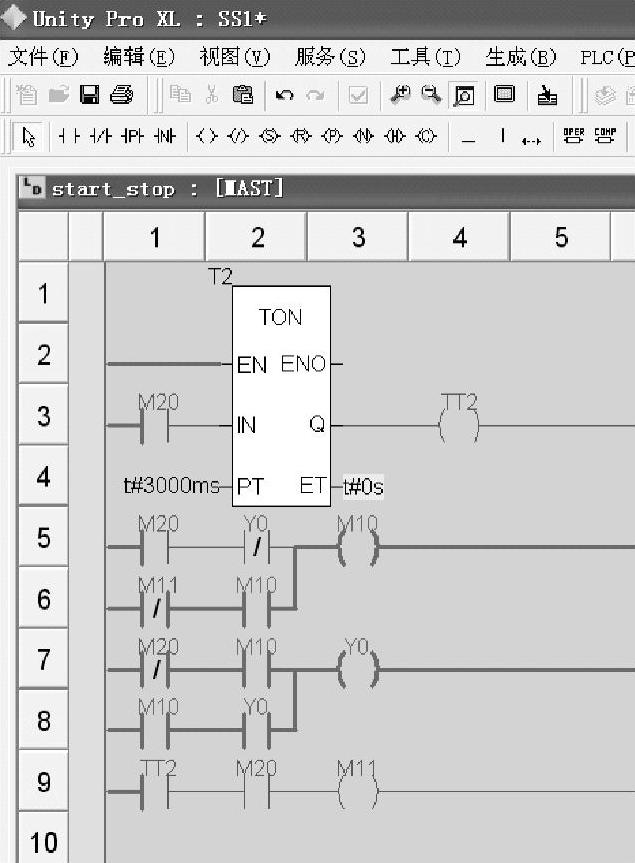

图1-113所示为施耐德PLC UnityPro编程软件编辑的梯形图程序例子。这里有变量编辑窗口，还有梯形图编辑窗口。

提示：梯形图程序编辑过程，也就是把程序的算法选用合适指令与变量、参数予以实现的过程。为此，首先要设计好算法，其次要恰当地选用指令、功能或功能块以及它的操作数据。

图1-110 三菱PLC编程软件编辑的梯形图程序例子

图1-111 AB RSLogix5000编程软件编辑的梯形图程序例子

图1-112 和利时PowerPro编程软件编辑的梯形图程序例子

图1-113 施耐德PLC UnityPro编程软件编辑的梯形图程序例子

提示：CXP及GX Developer梯形图程序编辑，必须在程序写状态下进行。如果要编写程序，软件又处于只读状态，则要选择相应菜单项或工具条，作相应操作使之变为写状态。

提示：在梯形图编辑时，应尽量利用各种编程软件提供的编辑手段，如复制、粘贴、查找等，同时也要多使用热键，以提高编辑效率。

提示：在梯形图程序编辑时，所选图形符号不对、地址或参数不对，或梯形图选定位置不对，都将有提示。而且，每完成一个梯级的编辑，如CXP及STEP 7 Mcro/win都会自动进行正确性检查。如不当，将有异常显示。用GX Developer画梯形图时，所画的有关位置背景色改变，用鼠标点击“变换”项后，进行检查。编辑得当，背景色恢复正常，如不当，将有相应提示。

提示：当程序编辑完成后，还需对其进行编译。只有经编译通过的程序，才能下载给PLC。编译时，会对程序进行全面检查。检查的项目多可自定义。检查的结果会在输出或信息窗口显示。如出错，将显示出错项目及所在的梯形图的位置。只有更改所有致命错误后，编译才能通过。

图1-114 选择用SFC语言编程图示

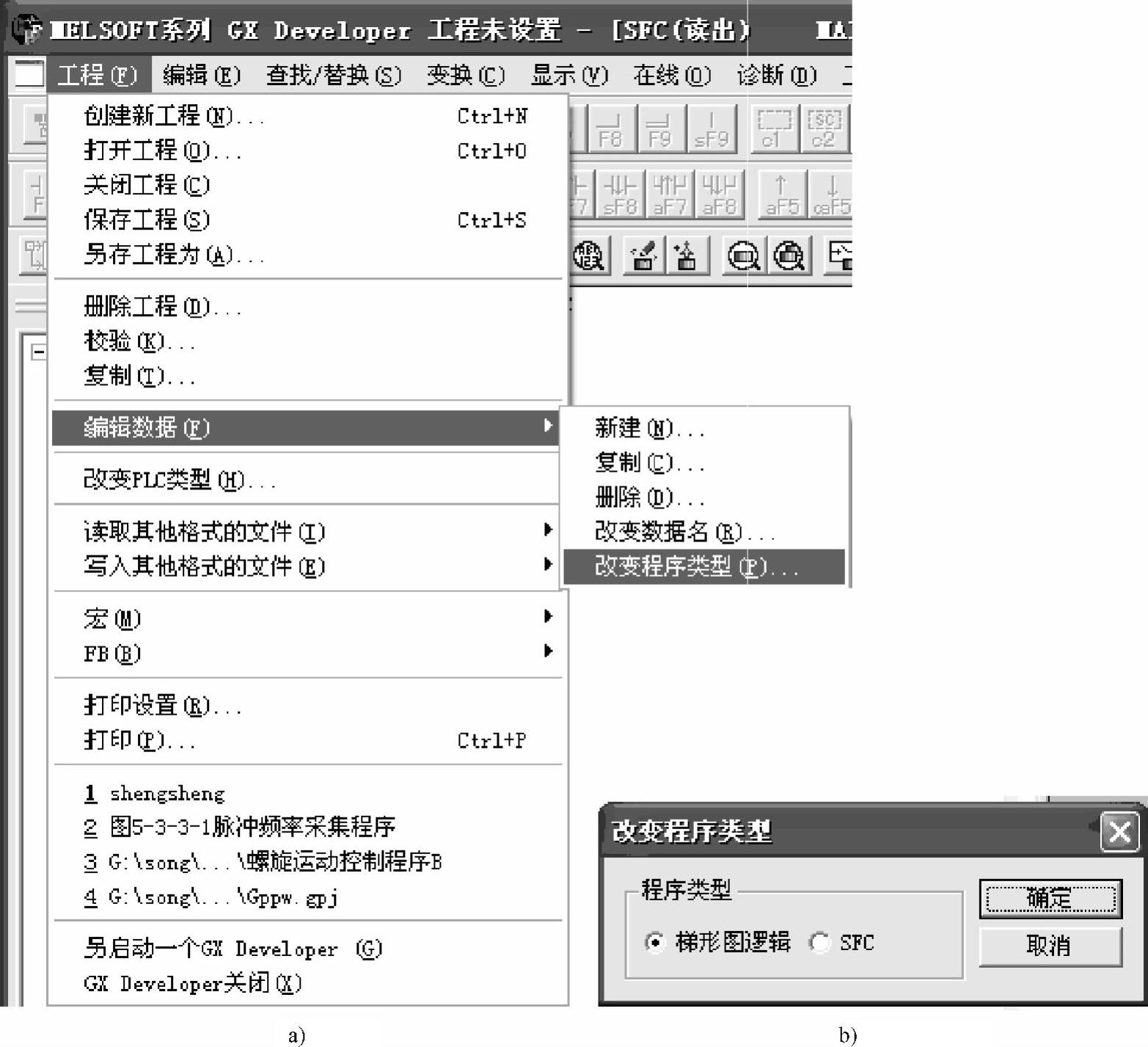

支持多种语言编程的软件。多可把所编的程序在不同语言间相互转换。如GX Developer可用于进行SFC语言编程。在创建新工程时，可选择使用SFC语言，也可在编程过程中，转换为SFC语言编程。其做法如图1-114所示，在“工程”菜单下击“编辑数据”，再点击“改变程序类型”，将弹出图1-114b所示选择窗口。从中选择SFC即可。

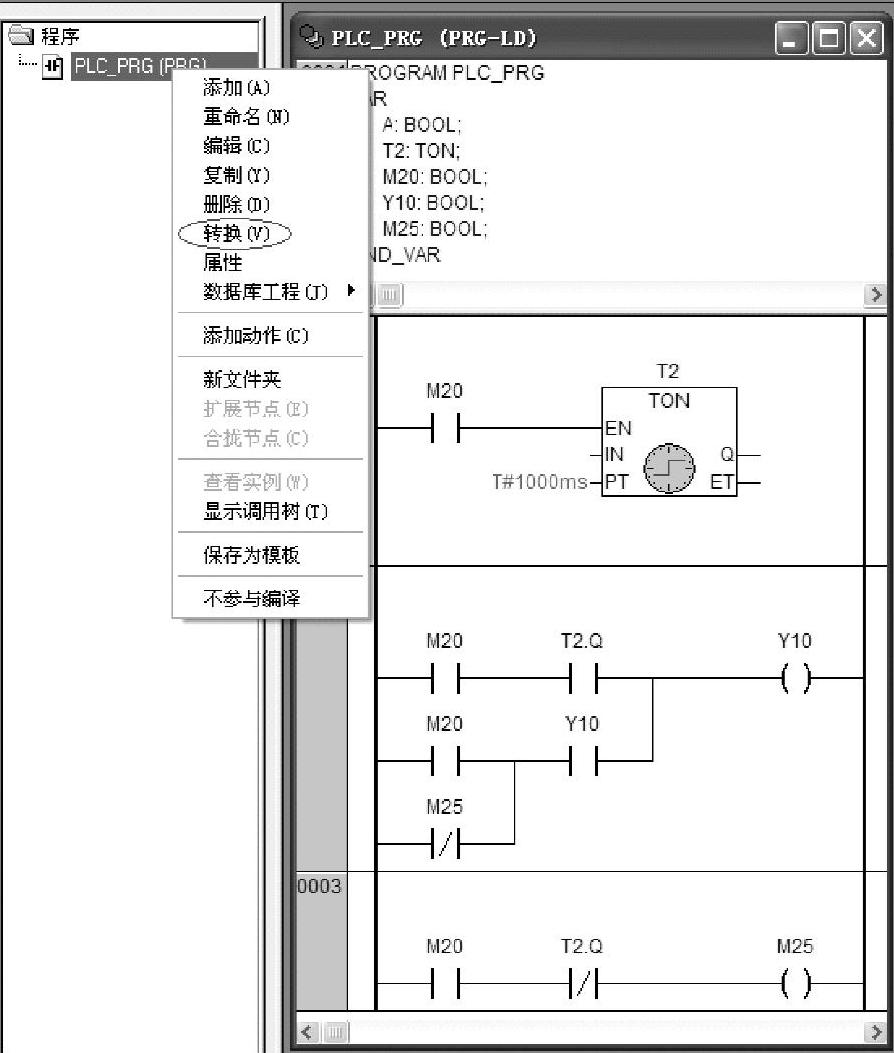

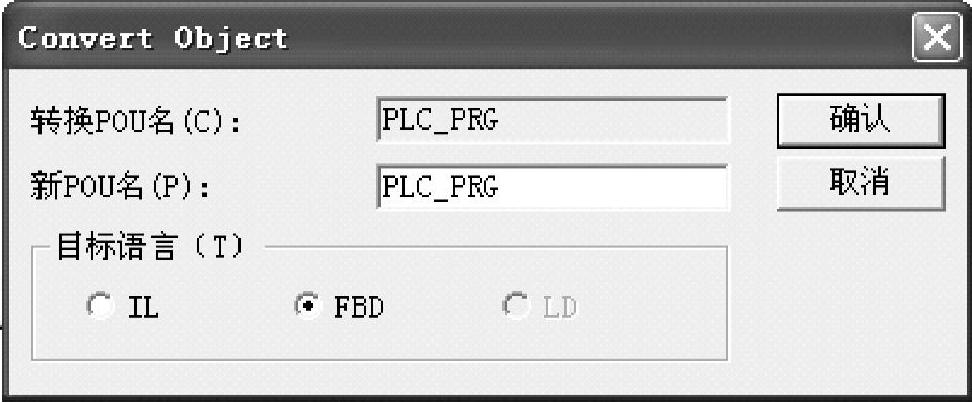

再如，和利时编程软件也可对程序在几种编程语言间进行转换。这时，可在工程管理窗口上，鼠标指向所要转换的程序（POU），点击鼠标右键；将弹出如图1-115所示的弹出菜单；再用鼠标左键点击该菜单上的“转换”项；之后，将弹出如图1-116所示的编程语言转换对话窗口；在其上即可进行转换语言的选择。从该图也可看出，这里只能在3种语言之间转换。

图1-115 编程语言转换准备

图1-116 编程语言转换对话窗口

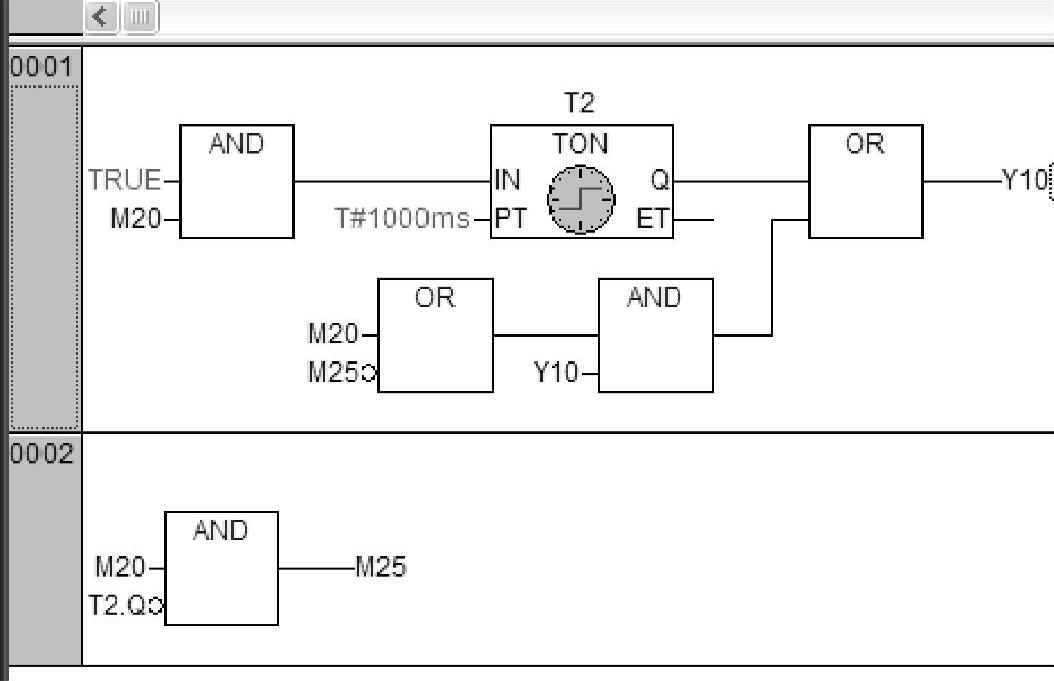

图1-117所示为图1-115梯形图程序转换为FBD语言后的程序。

要提到的是，用一种语言编写的程序转换成另一种语言程序后，如再转换回来，其具体表达可能与原来程序不完全相同。但程序功能则完全一样。

（4）程序注解。为了便于阅读软件，对程序还可以加注解，有多种注解。

符号地址或变量注解：这在定义时进行。在梯形图显示时，可与符号地址或变量同时显示。

语句或梯形图元素注解：这是对有关触点或指令所作的注解。做法是，选好要对其注解的元素，单击鼠标右键，将弹出一下拉菜单。选其中属性单击之，则出现加注文本框。即可在其上写入有关注解。

标题注解：这是对工程、程序与段所作的注解。做法是，选好要对其注解的元素，单击鼠标右键，将弹出一下拉菜单。选其中属性现单击之，则出现加注文本框。即可在其上写入有关注解。

……

当然，具体加注位置与具体使用的软件相关。

图1-117 转换为FBD语言的程序

提示：加注的程序可选择是否显示注释，也可选择是否显示符号地址。当显示所有这些内容时，梯形图所能显示的图形部分就少了。故一般是需要时才选择把所有注释都显示。

2.联机

联机是指计算机与PLC链接或联网，之间可进行通信。

在建立联机操作前，一般要先设定PLC与计算机的通信方法与通信参数。PLC与PLC联机最简单、最常用的是，双方都使用串口。但这个口通信的速度低。此外，也可用控制网、以太网。后者通信速度快，但要有相应的联网硬件。

当今使用USB也很普遍。有的PLC厂商低档的PLC就只有此通信口。那就只能用它与计算机联机、通信。

通信参数设定好后，计算机与PLC连好线，并把PLC接上电源，即完成了联机的准备。这时，点击在线工作菜单项（如在线、连接等），即弹出是否要联机的提示窗口，如回答是肯定，如硬件系统与相关设定都正确，计算机与PLC则进入联机状态。

有的编程软件还提供自动联机的功能。有关通信参数可自动选择，为联机提供了方便。AB的RSLogix5000编程软件联机前要使用它的RSLinx进行通信选择与设定。

在编程过程中，计算机与PLC联机要做的主要工作是硬件设定传送、程序传送、数据传送、远程操作及在线编辑。此外，还有读写PLC数据，以实现对PLC的监控。

（1）设定传送。就是把离线时的PLC配置传送给实际PLC。一般多与程序传送一起，但也可单独传送。此外，也可实际读取现场PLC的配置。

（2）程序传送。进入联机状态后可向PLC传送程序（含PLC设定及有关数据等）。显然，如PLC未装有程序，未作必要的设定（或要改变默认的设定）则向PLC传送程序将是首先要做的工作。

下传的操作是：点击相应菜单项、工具条或操作相应热键。之后，将出现提示对话窗口，只要进行相应的回答或选择，即进行下传。

如PLC中装有程序，或作了设定，也可将其上传给计算机。操作：也是点击相应菜单项、工具条或操作相应热键。之后，将出现提示对话窗口，只要作相应的回答或选择，即进行上传。

有的PLC，如和利时，程序不能上传。所以一定要做好程序备份。不能上传的原因可能是，它可用多语言编程，下载给PLC是编译后的代码。上传须反编译。这就有难度了。所以，干脆不让上传。ABB PLC实际也不能上传，只是它的PLC上有内存卡。可把上位机的程序下载给这个卡。因而联机后从卡中读取程序就等于上传了。

除了传送，还可把计算机的程序与存于PLC中的程序，设定及有关数据作比较。操作：也是点击相应菜单项、工具条或操作相应热键，比较的结果也将有显示。(www.daowen.com)

提示：新使用的三菱Q系列机，在下传程序设定及数据给PLC前，应先对PLC的内存进行格式化。格式化可用鼠标击“在线”、“格式化PLC的内存”菜单项，然后按提示操作。

（3）远程操作。远程操作是用以改变PLC的工作模式。具体操作可用菜单、工具条或热键进行。为确保系统安全，在进行这些操作时都有信息提示，并要求予以确认。

任何PLC都有两种基本状态：运行状态及非运行状态。处于前者时，PLC运行程序，可实现程序的功能；但这时，多不能向PLC传送程序、修改数据，或对PLC进行设定。处于后者时，PLC即使装载有程序，也不运行程序，不能实现程序的功能；但这时，可向PLC传送程序、修改数据，或对PLC进行设定。

在这两种基本状态中，不同的PLC多还有一些子状态，以便于用户对PLC作不同的管理与使用。PLC各状态间的切换，也各有各的办法，多不一样。

欧姆龙PLC：在运行状态中，还分有监控（在运行程序的同时，可修改数据，并可在线编辑，部分修改程序）及运行（不能修改数据）。它的大型PLC还有跟踪状态。为了让计算机能向PLC写数据，控制PLC，一般都是使PLC处于监控状态。当然，计算机与PLC联机，通过编程软件也可改变PLC的状态。

西门子PLC：用面板上的多个位置的钮子开关，可控制PLC处于停机、运行及暂时（TEMP）状态。只有在暂时状态下，可对其进行远程操作，以实现停止与运行的转换。只有在停机状态下，才能向其传送程序。为了让计算机能远程操作PLC，其钮子开关一般都是处于暂时状态。

三菱PLC：小型机也只有停止及运行两个状态。可用面板上钮子开关切换，也可用软件远程切换。还可设定某个输入点控制，如设X000点，则X000 ON或OFF，与操作面板上钮子开关的效果相同。三菱这3个方法控制PLC状态，以最后控制的方法有效。

提示：了解PLC的各个工作模式及其如何改变，也是使用PLC的一个基本要点。否则无法正确使用PLC。

（4）在线编辑。程序下传后，如要作小量的改动，可进行在线（PLC处运行状态）编辑。这时，PLC仍运行程序、实现控制，同时，可接受所修改的部分程序。为了安全，在正式工作的场合，一般不主张在线编辑。但在程序调试时，在线修改则是很方便的调试方法。

如程序是分模块的，也可按模块改，改后再下载修改过的模块，也是在线编辑。

CXP可进入专门的在线编辑平台。办法是，先选好要改动的梯形图，再点击“编程/在线编辑/开始“菜单项、热键或工具条，则在梯形图所选定的梯级处即可进行与未联机前一样的梯形图编辑了。编辑后，还要把编辑的结果传送给PLC。这时，可点击“编程/在线编辑/发送修改“菜单项，或点击相应工具条，或相应热键，之后，CXP将对所作的改动作语法检查，如无误，则把所作的改动下传给PLC。当然，如不想把所作的改动下传给PLC，也可点击“编程序/在线编辑/取消“菜单项，或点击相应工具条，或相应热键，之后，将退出在线编辑。程序也不会作任何改动。

STEP7 Micro/win也可进行在线编辑。只是要先做在线编辑设定，经确定后，即可进行。这时，当更改少量程序，经编译，下载给PLC时，PLC仍将运行程序、实现控制。

GX Developer软件只要退出软件监控（见后），进入写状态后，也可进行在线编辑。只是在编辑后，必须点击“变换（运行中写入）”菜单项，经编译通过，才能把所修改的程序下载给PLC。当然，为此还要先做可以在线编辑的设定，同时，修改的程序量不能太大。否则，将在线编辑失败。为实现修改，就必须PLC停机，再全面下载程序。

要提及的是，进行在线编辑的前提是，PLC中装的程序必须与计算机上激活的程序是一样的，否则不能进入在线编辑状态。此外，也不是所有编程软件都可在线编辑。具体要看什么软件而定。

3.监控

与PLC联机还有一个重要目的就是与PLC交换数据，以对PLC进行监控。而且也只有进行监控观察，才可看出所编的程序是否正确。每种编程软件都可在梯形图编程窗口上监控，还可在专门的显示内存数据的窗口上监控。有的还有其他监控方式。

（1）梯形图编程窗口监控。在联机后，当显示梯形图编程窗口时，用鼠标点击相应菜单项、工具条或按相应热键，则进入或退出监控。

图1-118 CXP梯形图监控窗口

1—电流 2—即时数 3—设定值

这时，梯形图的连线线上有“电流”或触点的通断标志出现。触点通将有“电流”通过……可形象地看到PLC的工作状况。

如显示的字体选择合适，还可在相应的指令显示处看到相应内存单元的当前值（即时数据）。

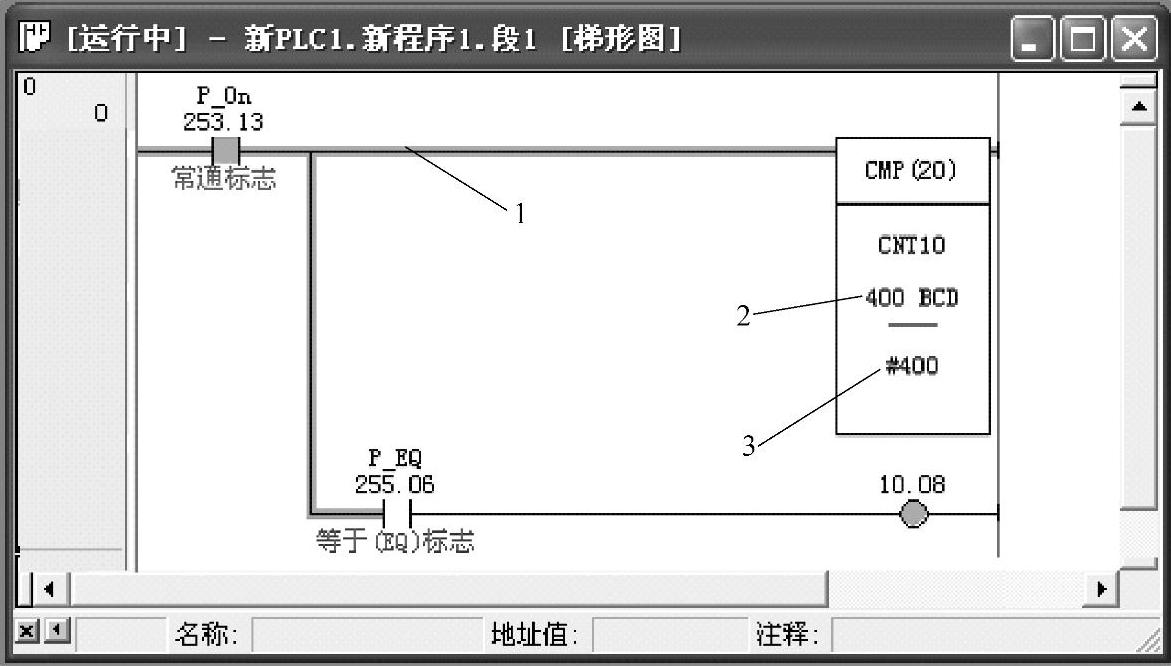

图1-118所示为CXP的一个梯形图监控窗口。

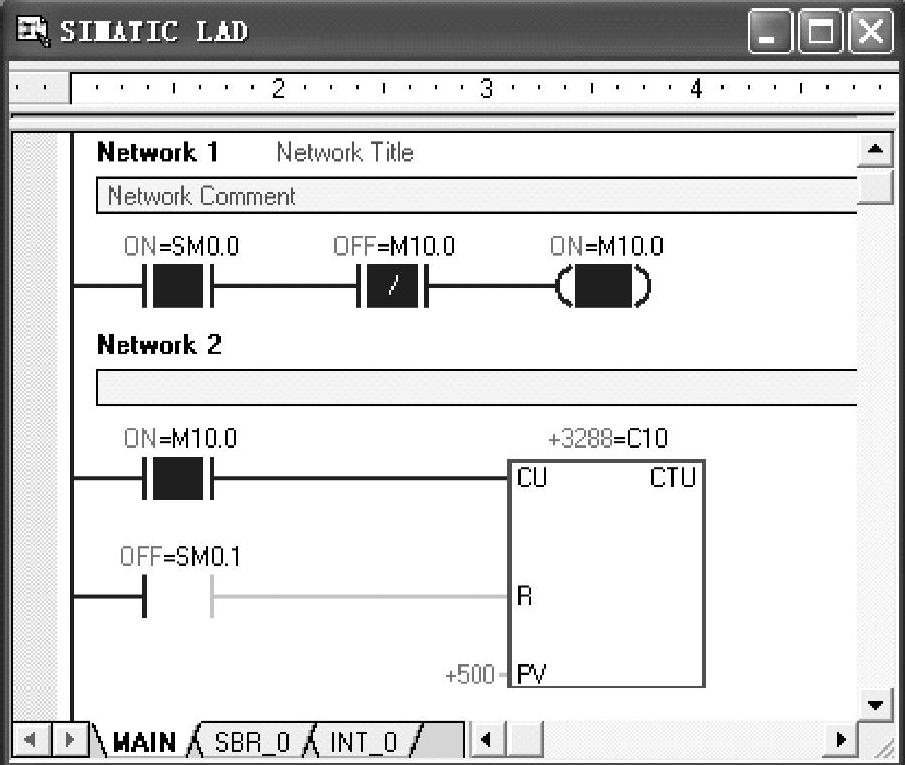

图1-119所示为STEP7 Micro/win的一个梯形图监控窗口。

图1-119 STEP7 Micro/win的一个梯形图监控窗口

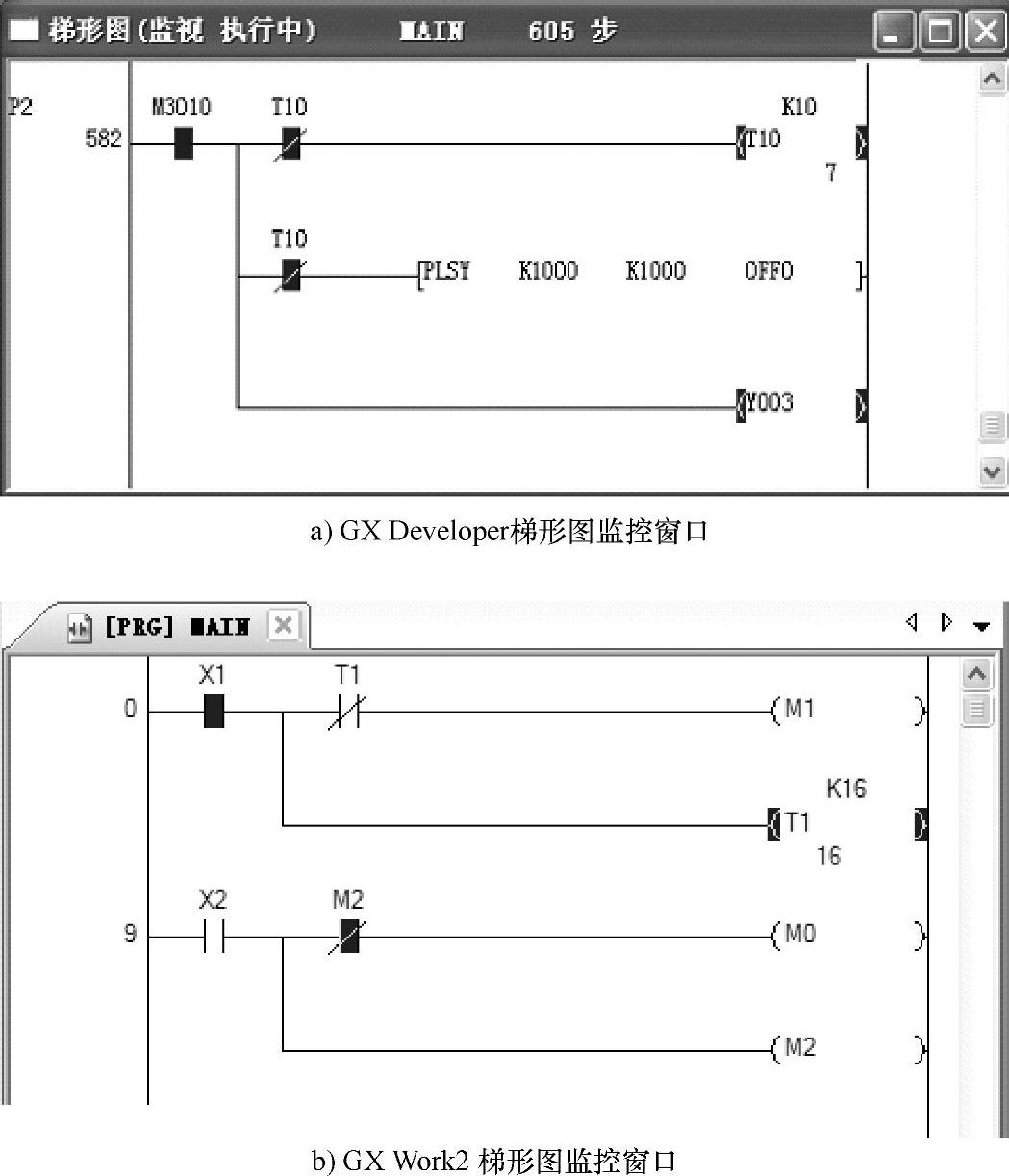

图1-120为三菱的GX Developer及GX Work2的一个梯形图监控窗口。该图无所谓的电流显示，但如触点接通为深色标志。

图1-121为施耐德PLC的一个梯形图监控窗口。该图也有明显的电流显示。

图1-120 三菱PLC的梯形图监控窗口

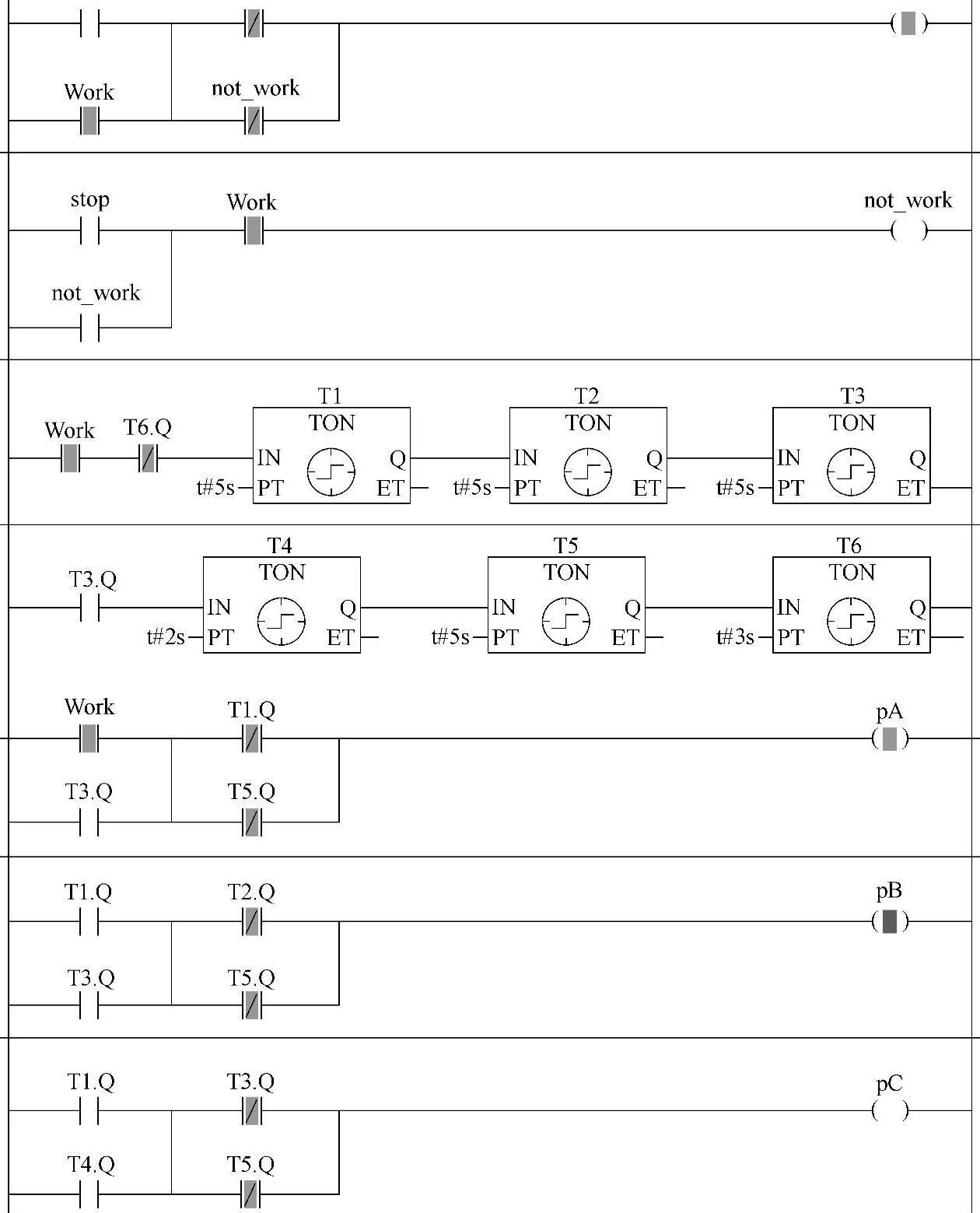

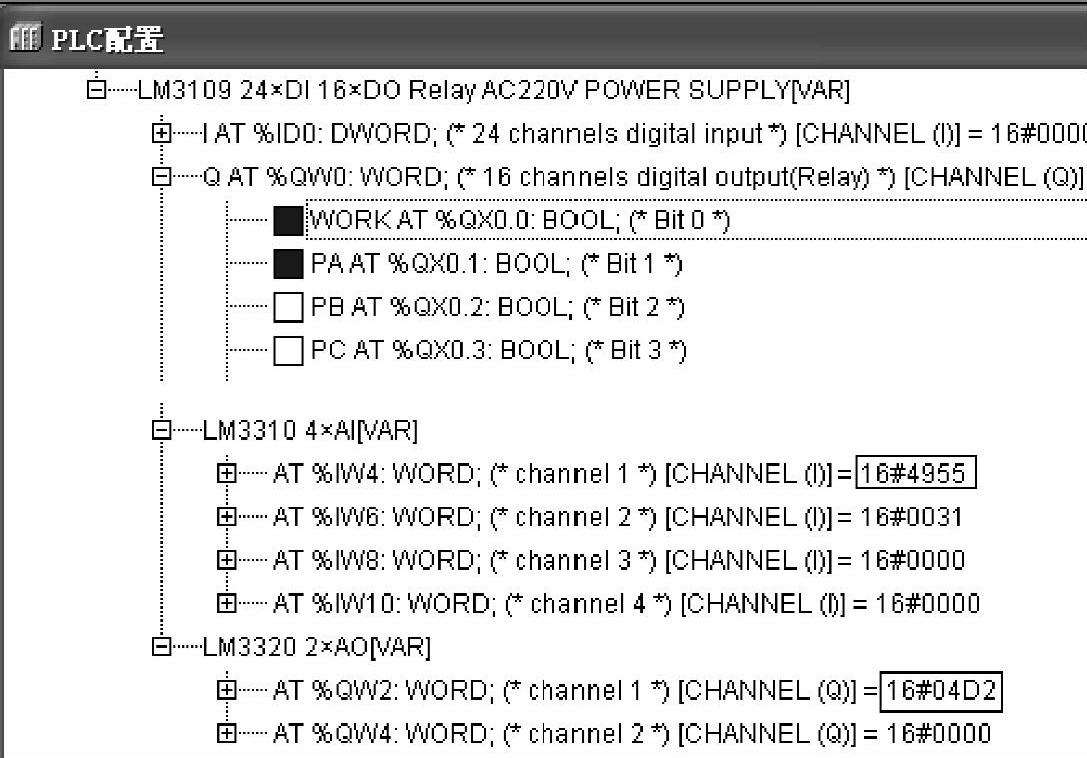

图1-122和利时PLC的一个梯形图监控窗口。图中深色的表示触点通、工作。

用梯形图监视时，不仅可以读取PLC数据，还可以写或强制PLC数据。

对CXP：用此窗口不仅可进行监视PLC数据，还可写（控）PLC的内存。可写通道（字），也可写（置）位（置为1或0），还可强制置位。经强制后，此位的状态将不受程序或I/O刷新改变。写或置位操作是：在梯形图中选好要写的内存地址（指令操作数），然后点击PLC/强制（或置位，或设置）菜单项，或相应的热键，后再按提示进行操作即可。

不须强制可取消强制，办法也是点击PLC/强制（或置位，或设置）菜单项，或相应的热键，后再进行强制取消的操作。

梯形图窗口对开关量，还可利用微分器进行微分监控。用此可观察到位的上升沿或下降沿的出现的情况，并伴随有声音及统计变化的次数。

图1-121 施耐德PLC的一个梯形图监控窗口

图1-122 梯形图编程窗口监视画面

图1-123 软元件测试窗口

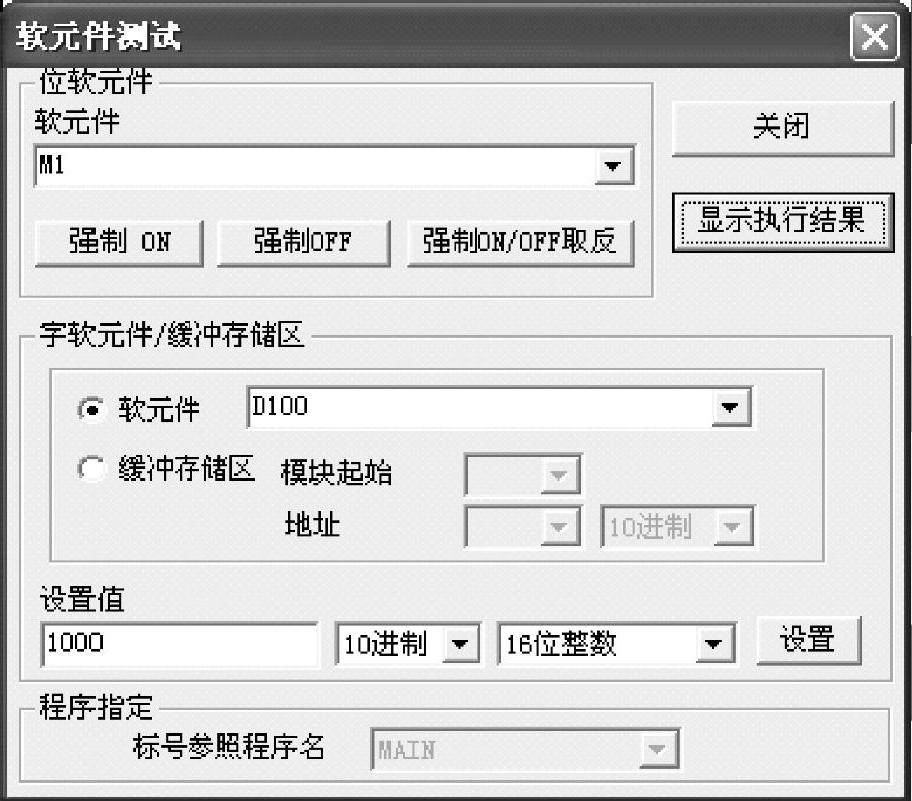

对GX Developer：用此窗口不仅可进行监视PLC数据，还可写（控）PLC的内存。可写通道（字），也可写（置）位（置为1或0）。写或置位操作：当编程软件进入监视模式时，在梯形图中选好要写的内存地址（指令操作数），然后点击鼠标右键，将显示弹出菜单，从中选择“软元件测视”项，将显示如图1-123所示的软元件测试窗口。之后按需要操作即可。

如图所示，可对软元件M1（触点）进行强制ON，或强制OFF，或做与它的状态相反的强制。只是这里虽强制，其实只是写，没有CXP那样的强制含义。也可对D100写，如图，如点击“设置”，则把十进制1000这个数写入D100中。

提示：三菱PLC这里的强制软元件ON，或OFF，实际是写实这个点，不是真正意义上的强制。目前，三菱PLC无强制功能。但它与欧姆龙PLC一样可写实际输入点。只是这个，有效作用期仅一个扫描周期，之后，其状态将由实际输入状态而定。

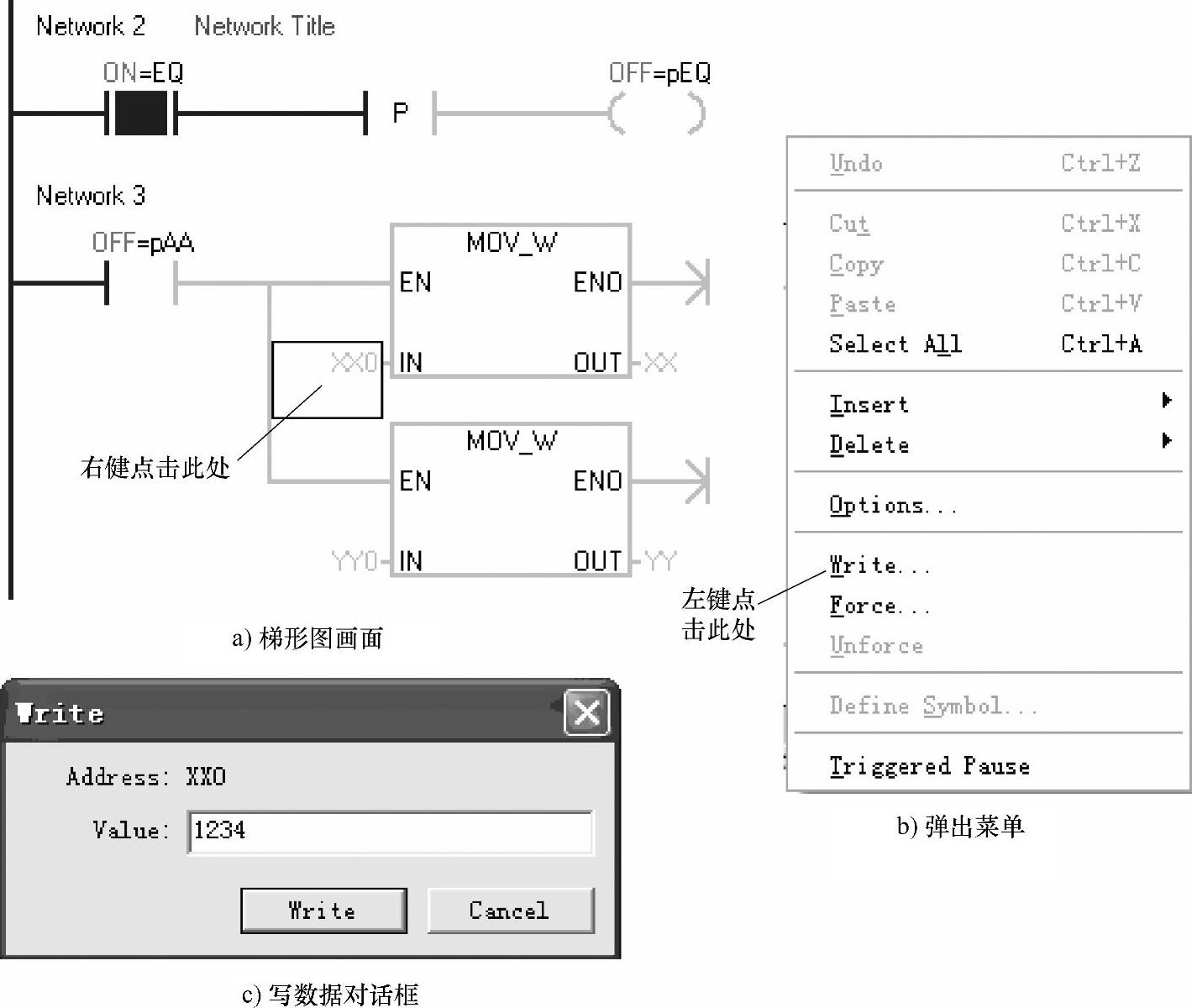

对STEP7 Mcro/Win：用此窗口可监视PLC数据，也可进行写数据、强制位的状态。如图1-124所示，在图1-124a指定处，鼠标击右键，弹出如图1-124b所示弹出菜单，再用鼠标左键点击“Write”处，将弹出如图1-124c所示对话框。如在“Value”项，键入1234，则此值将赋给变量YY0。

图1-124 STEP7 Mcro/Win监控示意

如果在开关量处点击右键，再用左键点击“Force”项，可对开关量进行强制置位或复位。如不用强制，也可向开关量写1或写0。

提示：西门子PLC不能用上位软件写实际输入点，只能强制其ON或OFF。

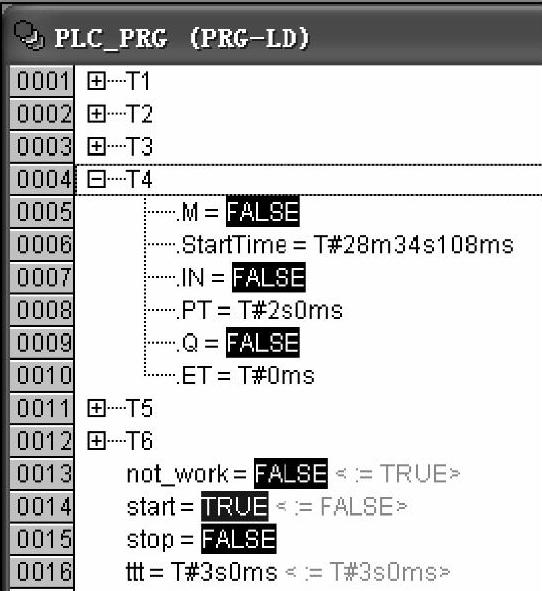

对和利时PLC：

1）首先选定要写的对象，进而输入数据。

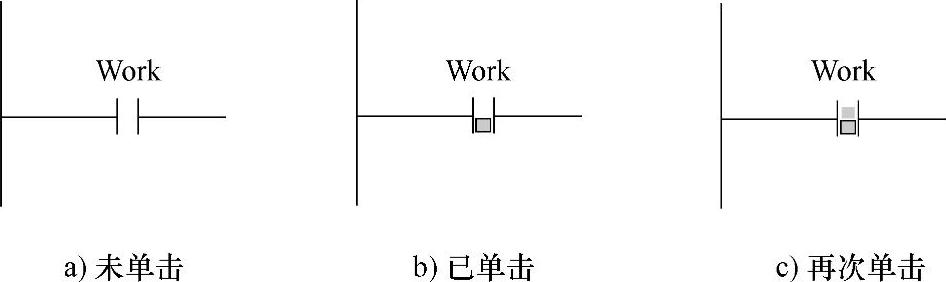

如果是开关量，则用鼠标左键，在该变量处单击两次。图1-125a所示的未单击，图1-125b为已单击，图1-125c为再次单击。

图1-125 开关量数据写入

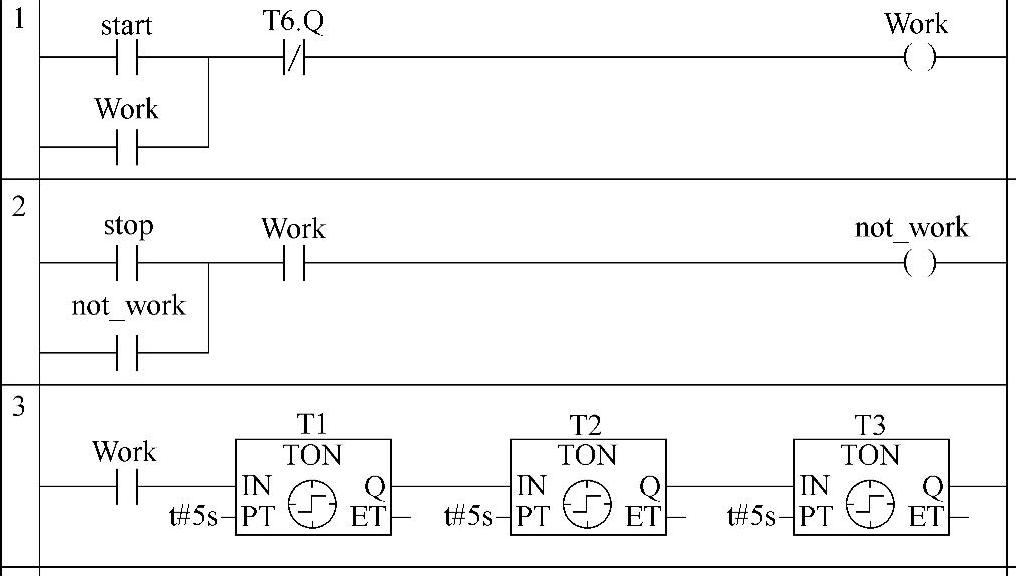

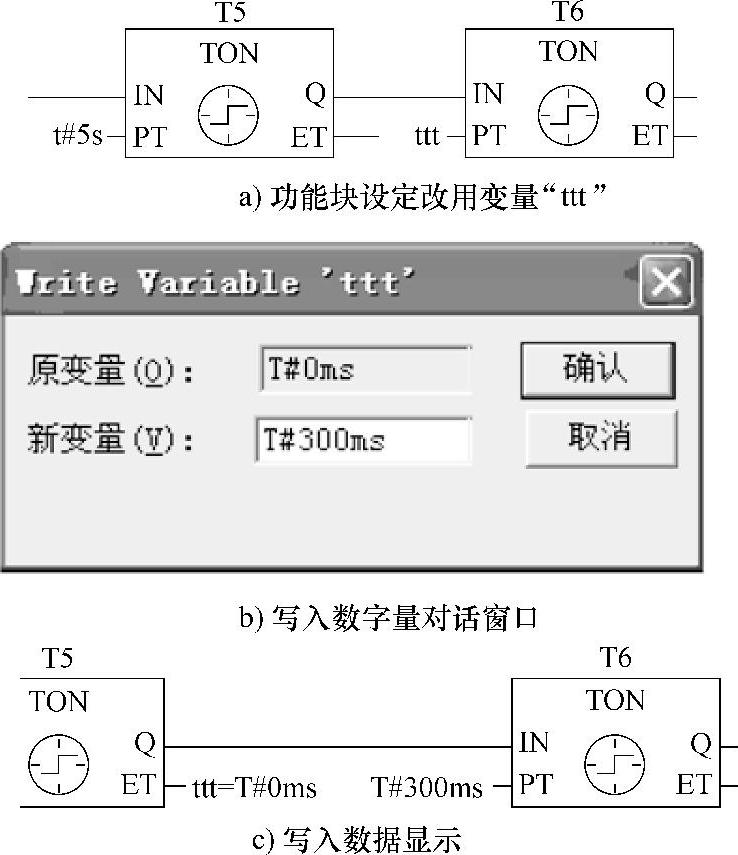

如果是数字量，也是用鼠标左键，在该变量处单击两次。然后将弹出图1-126b所示的对话窗口。键入数字，并确认后，对话窗口消失，但在要写入的数据处，出现要写的数据，如图1-126c所示。该图是把图1-126中的T6定时功能块的时间设定值改为变量“ttt”，如1-126a所示。

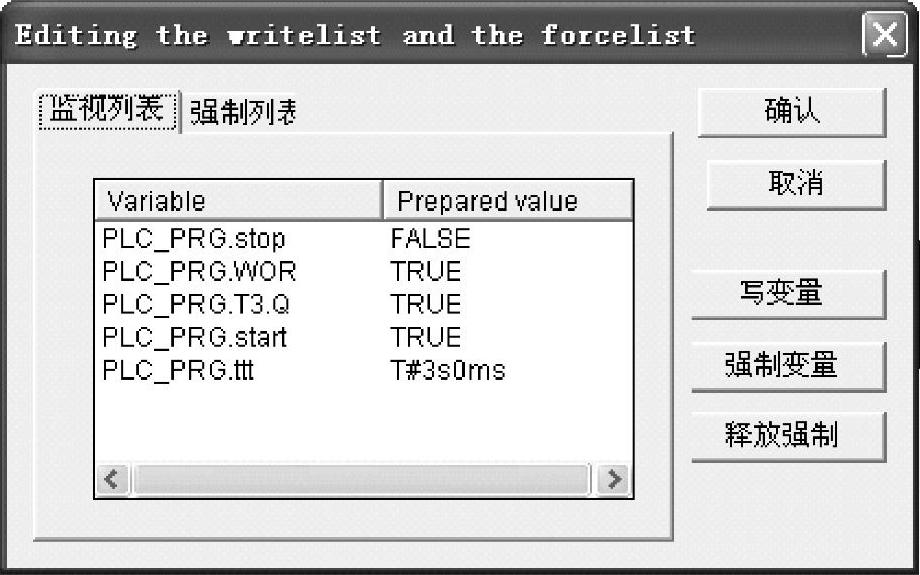

2）按热键F7（强制）或按热键CTRL+F7（写）或单击“在线”菜单项下的“强制值”、“输入值”，才能使写入的数据生效。要写的数据可以不止一个，但生效可以一次实现。

要想取消强制，可按热键“F7”（强制）或按热键“SHIFT+F7”或单击“在线”菜单项下的“解除强制”实现。

除了梯形图编程窗口可以监控。其他语言的编程窗口也可监控。具体略。

图1-126 数字量数据写入

提示：对输入通道只能强制，不能写。有的PLC，如三菱、欧姆龙，可以写，但只能维持一个扫描周期。西门子PLC对输入通道也只能强制，也不能写。

（2）内存窗口监控。编程窗口监控是与程序在一起的，比较好理解。如用上述图形编程窗口，还比较逼真、直观。但程序量大时，难以用一个画面看到数据的全貌。为此，要反复卷动画面，故较麻烦。所以，编程软件多还提供其他窗口监控。下面分别对几个编程软件的这样窗口进行介绍。

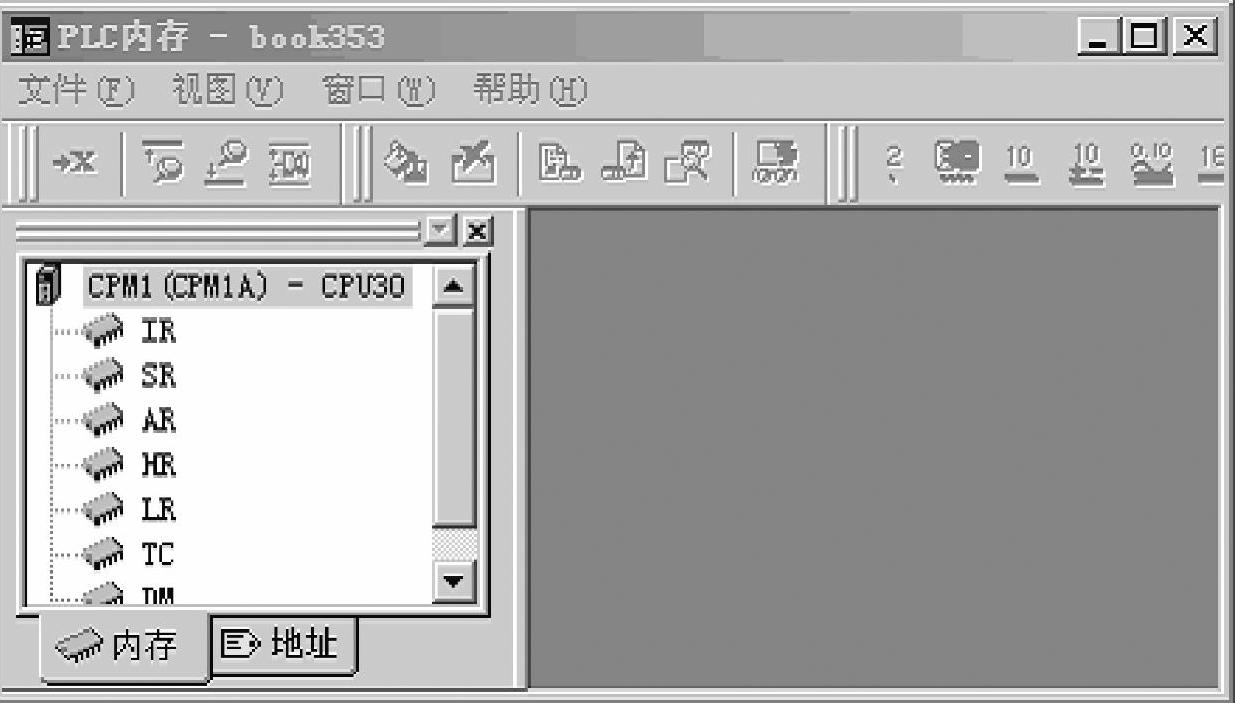

1）CXP：用内存窗口。当计算机与PLC联机，点击“PLC/内存”菜单项。则弹出PLC内存窗口。此窗口与编程窗口类似，也可多文档工作。如图1-127所示。

图1-127 内存窗口

本窗口可用于读（从PLC上传数据），写（向PLC下传数据，一般仅为DM区），及与PLC比较内存区。还可用于及时（采集时间间隔可设定）监视PLC内存数据。

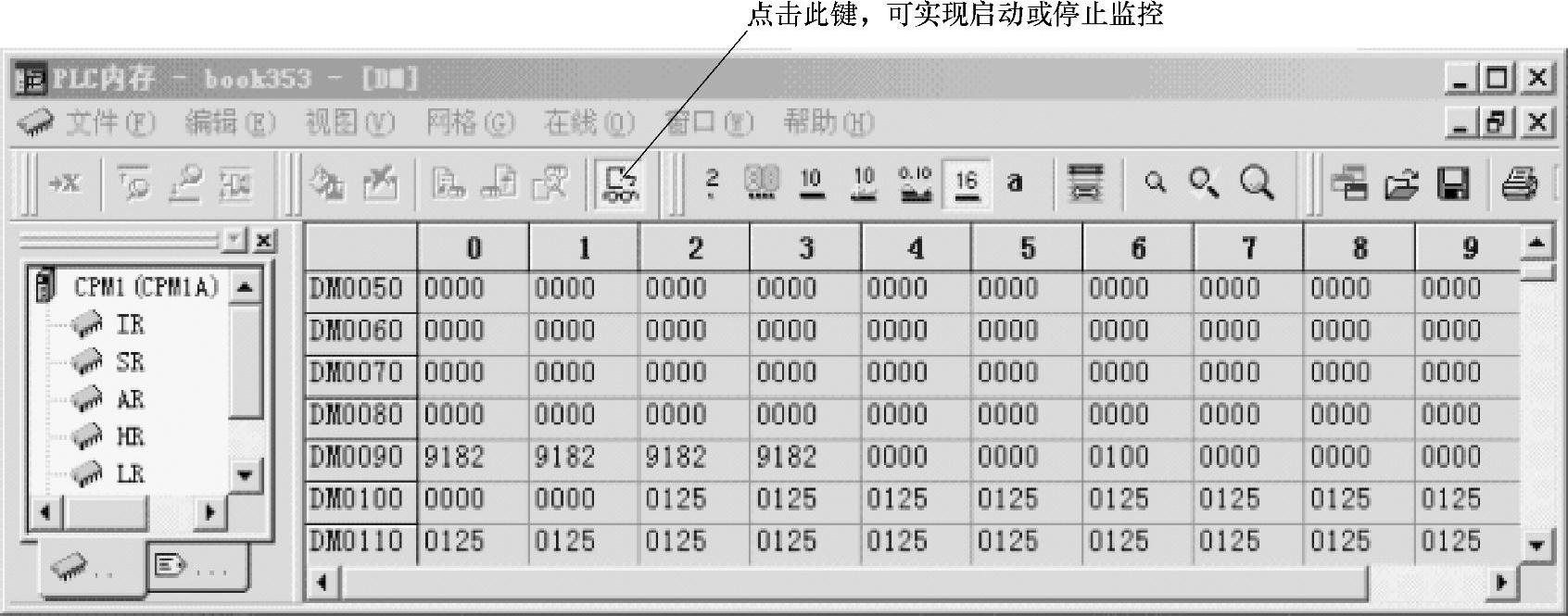

监视时可任选内存区，也可自定相应地址。用后者时还可对位数值进行强制。图1-128为打开内存区进行监视PLC DM区0050～0110数据的画面。

图1-128 监视内存数据

如要监视其他DM区地址的现值，可用垂直滚动条进行调整。如要监视更多的DM地址，可增大窗口画面。如要监视其他内存区，可在画面的左区点击IR、SR、AR、HR等，可按提示操作。

还可点击“地址”键，指定要监视的内存地址。图1-129为监视自定义内存地址（255.0，255.2，255，10.0）的画面。

图1-129 监视自定义内存地址

1—设置 2—强制置位 3—强制复位 4—强制取消

该画面仅监视四个量，还可增加。如图，在要增加处按鼠标右键，待弹出对话窗口，并在其中填入要监视的地址即可。

此窗口还可对PLC数据进行设置，强制置位，强制复位或强制取消。选好要设置或强制的量后，点击图中所示的工具条上的相应的键，则可实现。

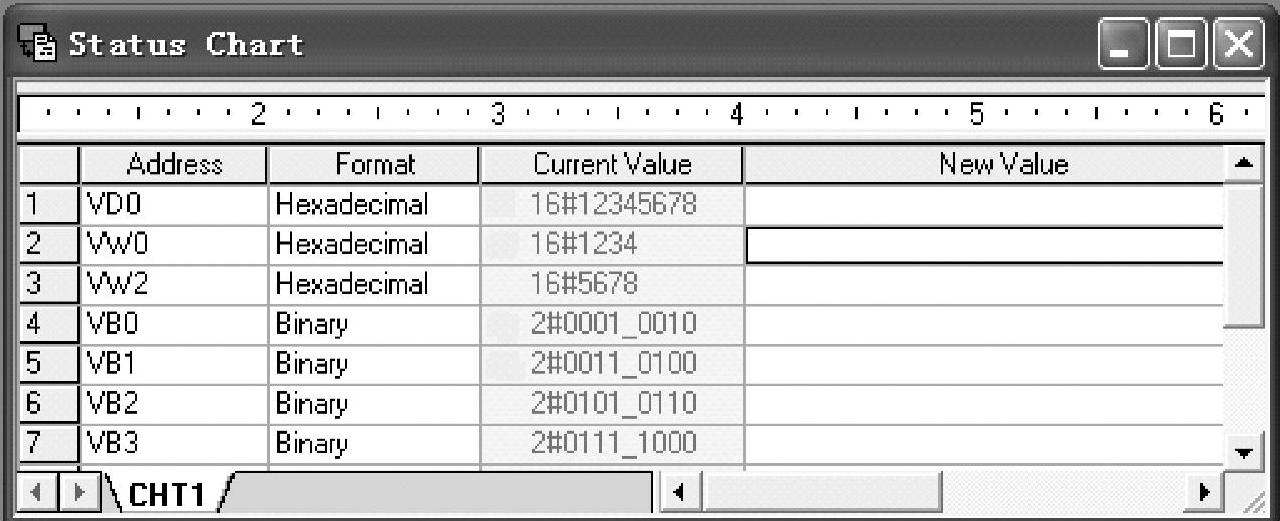

2）STEP 7 Mcro/win：用Status Chart窗口，如图1-130所示。它要监控的数据可以预先编辑。

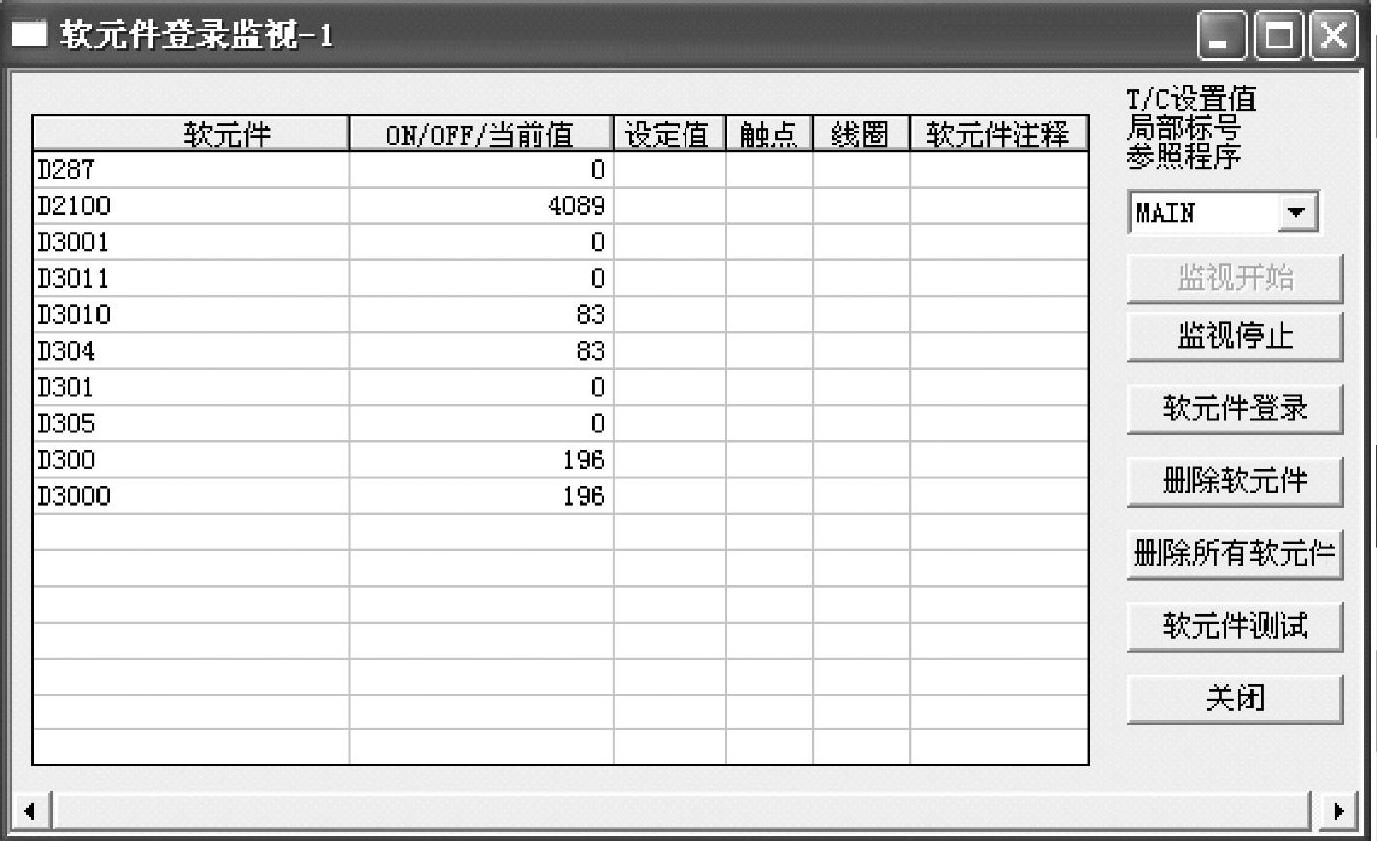

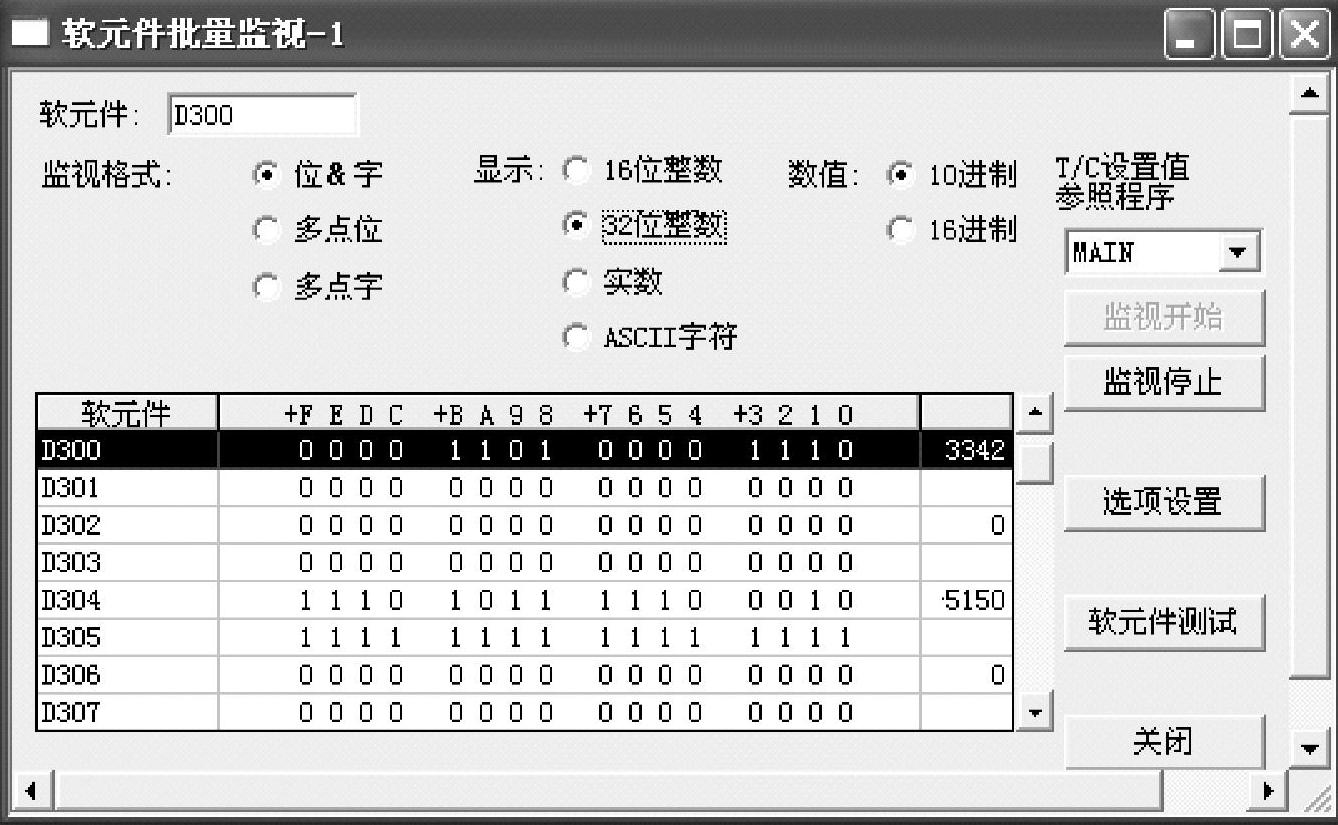

3）GX Developer：用于监控（视）的内存窗口主要有两个。一为“软元件批量监视”。如图1-131所示。另一为“软元件批量登录监视”，如图1-132所示。

软元件批量监视：当指明软元件的开始地址，按回车键，将依次显示后续的软元件，点击“监视开始”按键，即可按选项设置的要求，显示所列的软元件数据。但要向PLC写数据，仍需用单击“软元件测试”，还是用图1-123软元件测试窗口实现。

图1-130 STEP 7 Mcro/win监控内存数据

图1-131 软元件批量监视窗口

图1-132 软元件批量登录监视窗口

软元件批量登录监视：要进行软元件登录编辑。办法是点击图中“软元件登录”；之后，将弹出登录有关的对话窗口；在此对话窗口输入所要监视的软元件。图示的就是经登录编辑想要监视的软元件。编辑后再点击“监视开始”按键，即可按选项设置的要求，显示所列的软元件数据。但要向PLC写数据，也仍需用点击“软元件测试”，还是用图1-123软元件测试窗口实现。

（3）其他对话窗口监控。

1）CXP还可用其他对话窗口监控，如观察窗口，时间图表监视器窗口等。

首先，要选定相应菜单项，或工具条，打开观察窗口。然后，用鼠标指向观察窗口相应处，双击之，等待弹出编辑对话框。对话框出现后，在其上填入相应的地址。如不知地址名，可点击其上“浏览”键，点击后将弹出寻找符号窗口。可在其中找出要观察的符号地址。

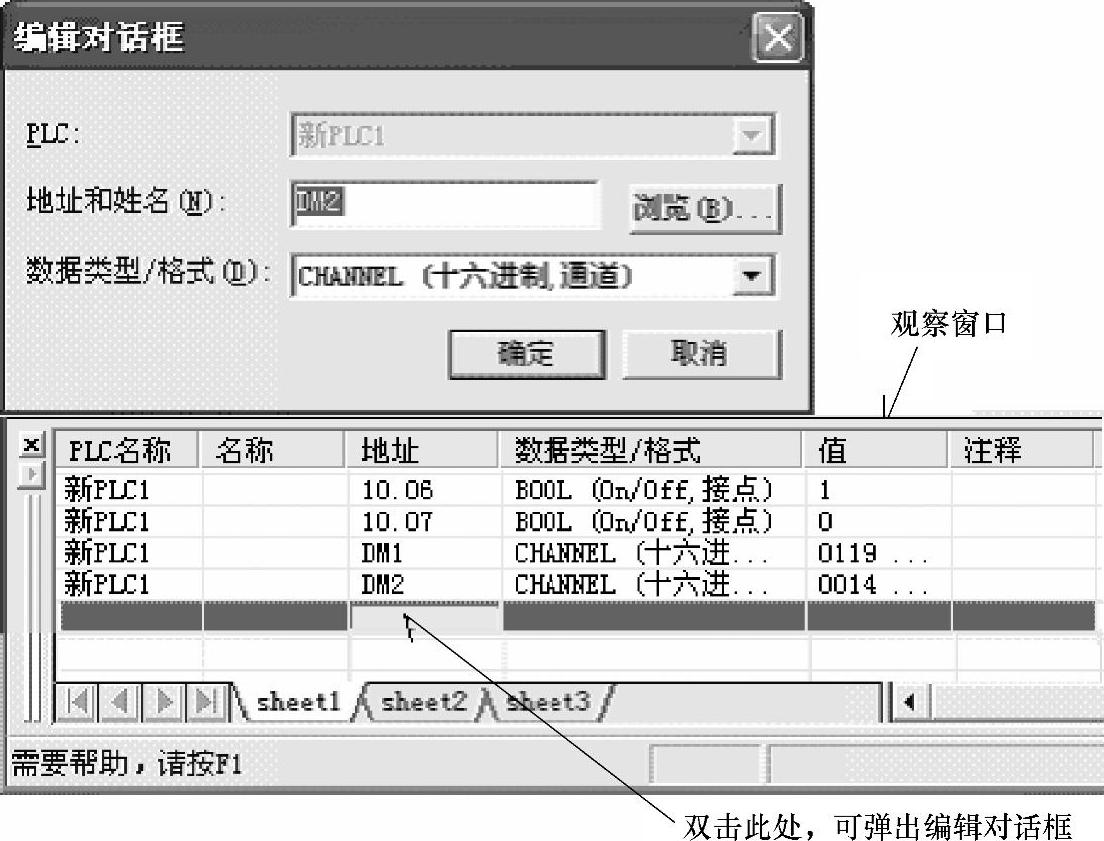

图1-133显示的即为观察窗口及编辑对话框。
