在实际三电平逆变器驱动电机平台上对本节提出的新型SVM-DTC进行了验证，实现了宽范围无速度传感器运行。实验条件和参数同7.4.4节，采用引入转矩估计的龙贝格观测器，速度外环采用FLC，系数为K_e=1，K_ce=140，K_u=1000，系统采样频率为5kHz。

首先针对起动性能进行了研究。图7-45所示是仅磁链指令采用斜坡函数的起动波形，图7-46进一步加入了直流预励磁，对比二者波形可以发现采用预励磁加斜坡可以有效地减少起动电流，后者最大起动电流不到10A，前者超过24A。另外，从图7-46可以看出，转矩和磁链具有良好的动态响应和稳态性能，实际转速和估计转速也吻合得十分好。

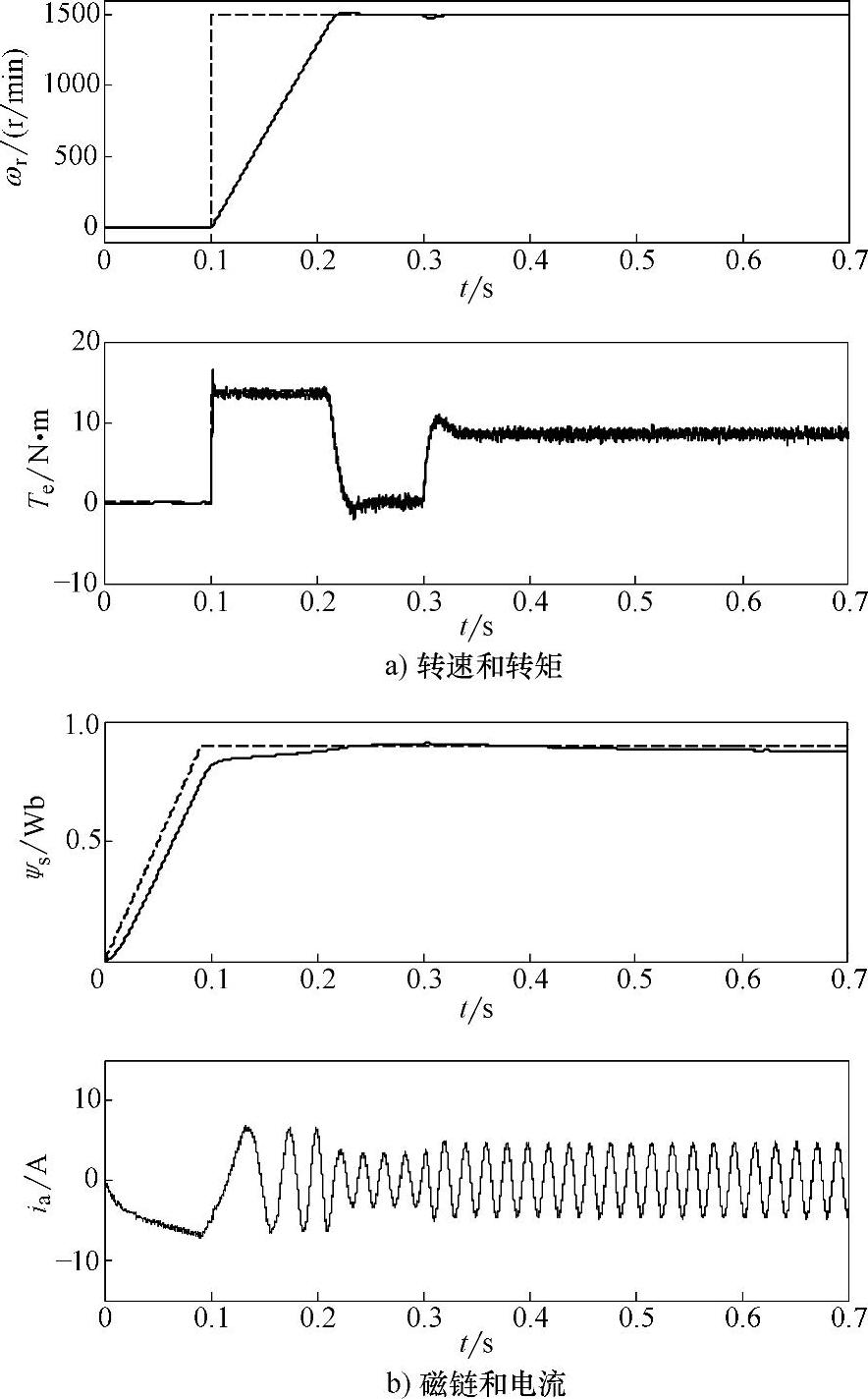

图7-44 SVM-DTC仿真结果（预励磁+斜坡函数）

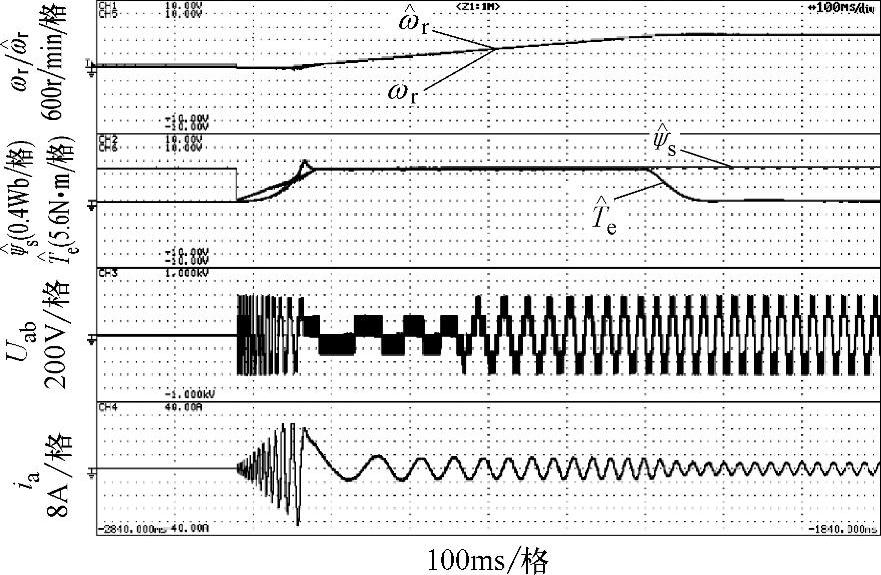

图7-45 空载起动（斜坡函数）

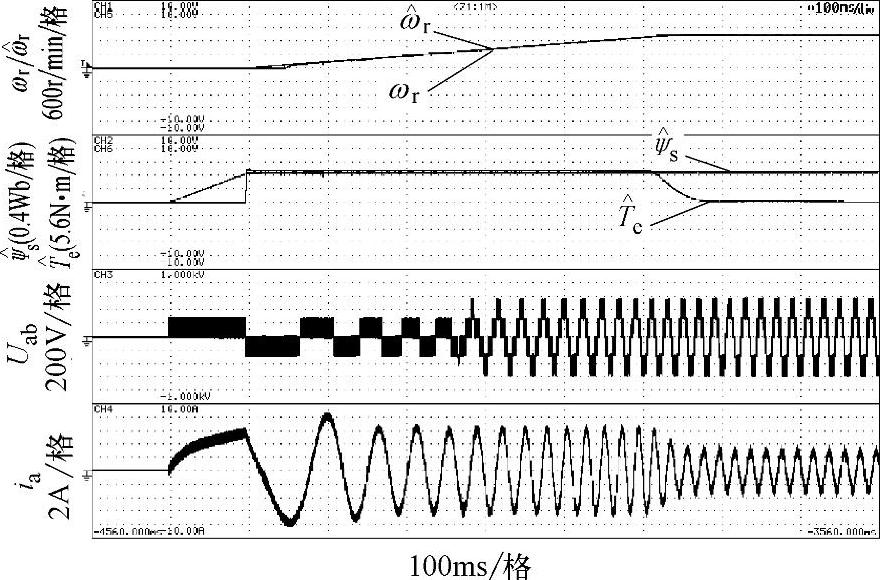

图7-46 空载起动（预励磁+斜坡）

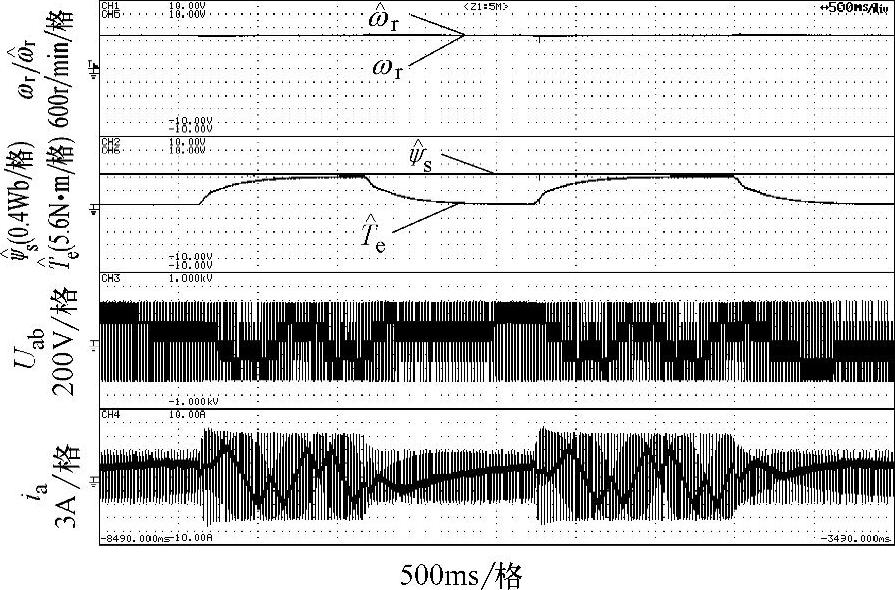

图7-47 1500r/min突加减100%额定负载

(www.daowen.com)

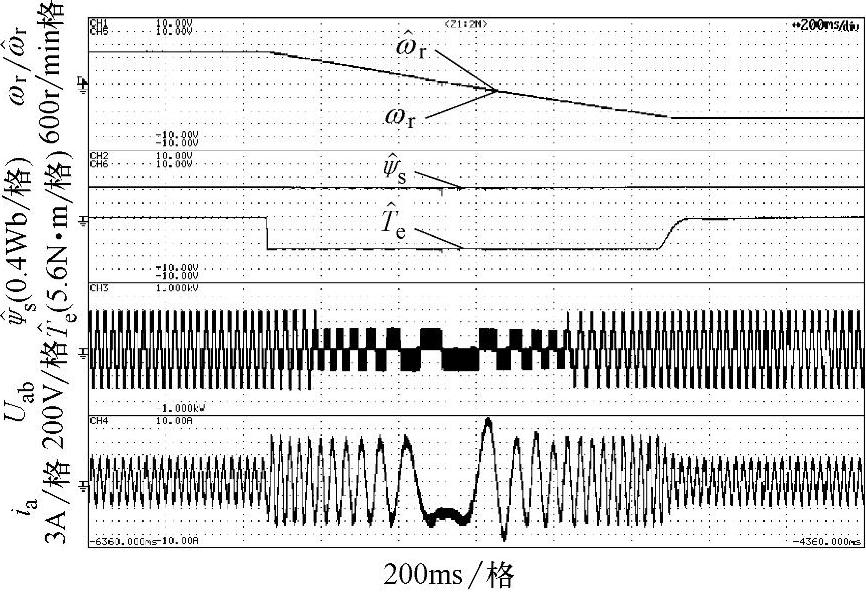

图7-48 1500r/min正反转

图7-47考察了SVM-DTC对负载突变的抗干扰性能，在动态过程中磁链基本恒定，转速略有跌落后立即恢复到原来的稳定值，具有良好的抗干扰能力。图7-48所示是电机高速运行在1500r/min时的正反转波形，可以看出电机正反转切换平稳，动态过程中磁链始终恒定不变，转矩的响应也十分迅速。图7-49所示是相应的在150r/min的正反转波形，可以看出在低速时本系统也具有良好的性能。

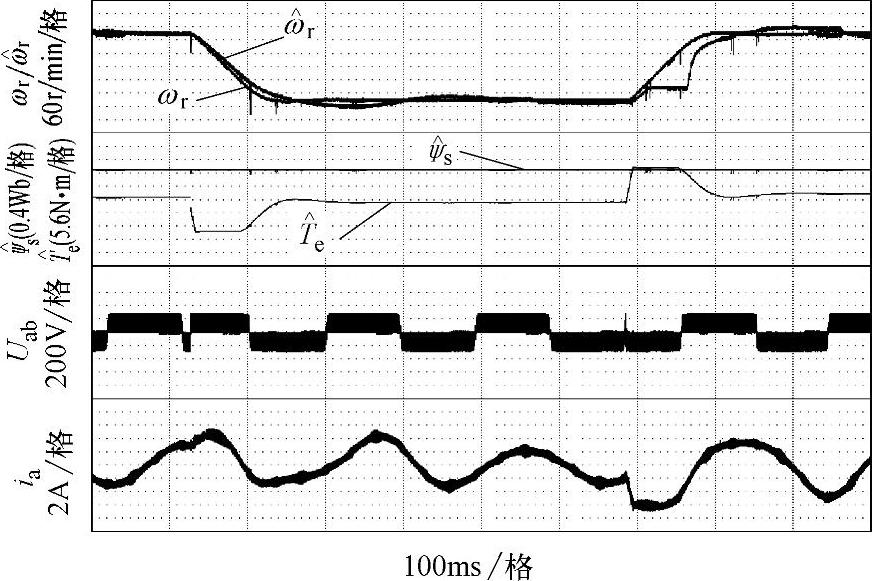

图7-49 150r/min正反转

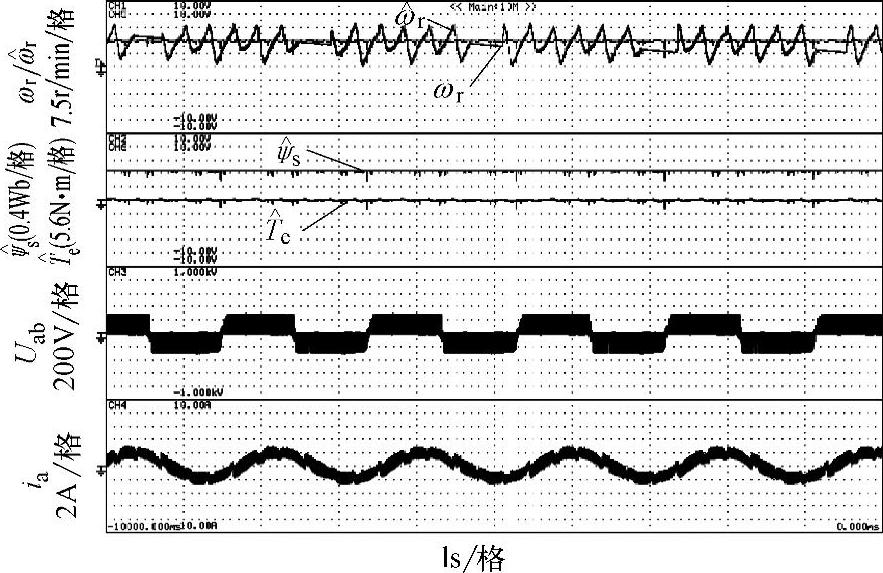

图7-50 15r/min空载稳态波形

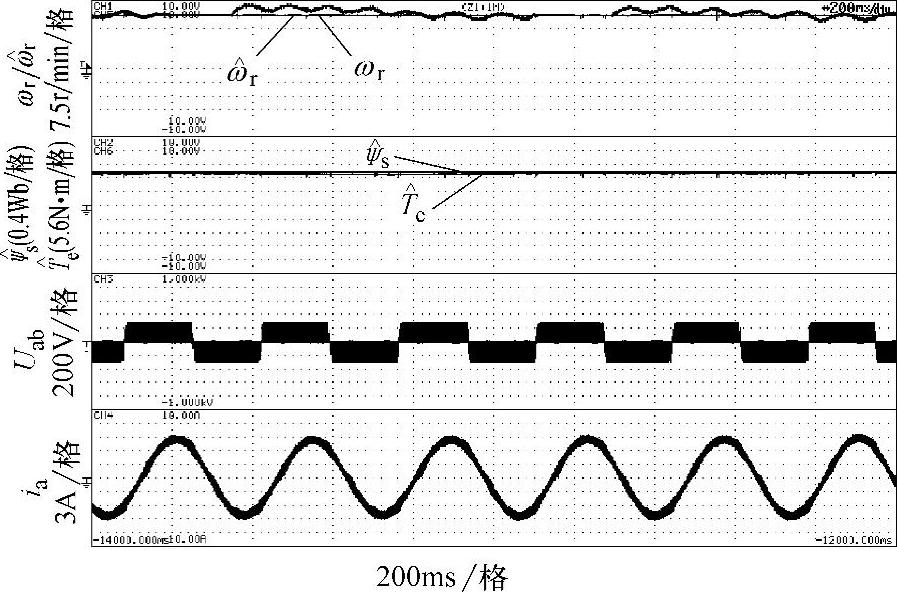

图7-51 30r/min满载稳态波形

最后还考察了SVM-DTC的低速及带载性能。图7-50和图7-51所示分别是电机在15r/min空载稳态运行和30r/min带额定负载稳态运行的实验结果，证明基于FLC和SMC的新型SVM-DTC在低速时也有良好的稳态性能。
