采用合成矢量法和采用优化矢量表的三电平DTC在扇区划分上有所不同，如图7-31所示，前者的12个扇区相对于后者逆时针旋转了15°，采用的合成矢量如图7-31b中Vs1到Vs12所示。矢量优化选择同表7-1，而矢量切换和中点平衡都在合成矢量中得到解决。

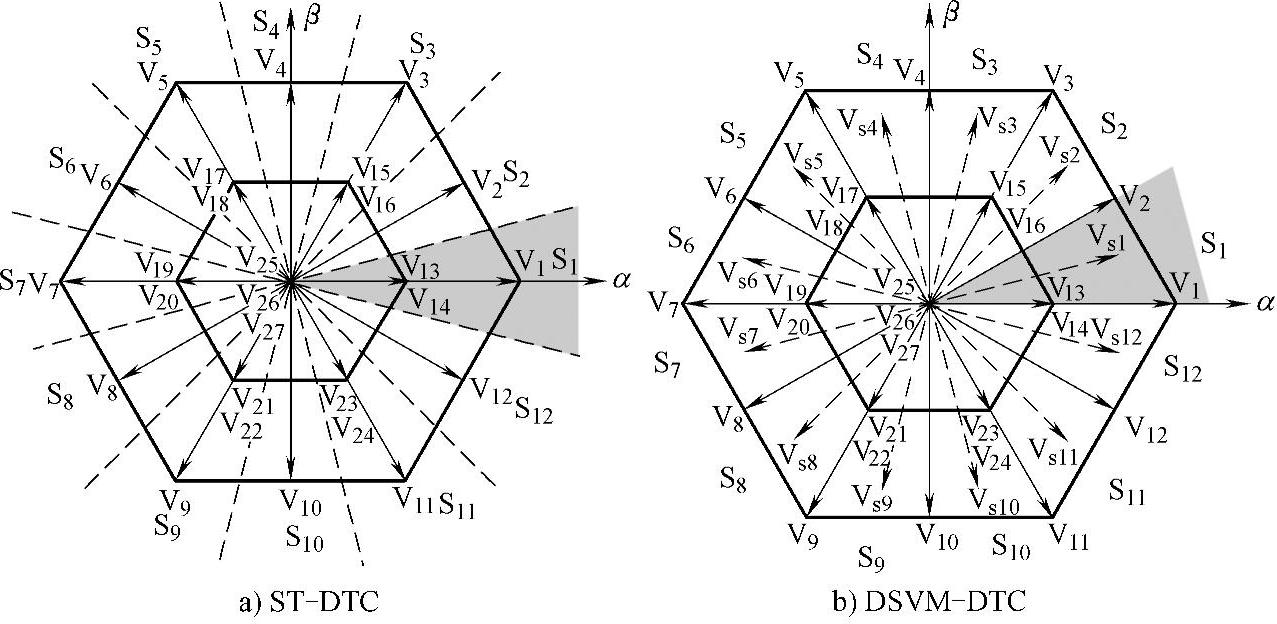

图7-31 三电平DTC扇区划分对比
参考文献[20]提出了一种矢量合成方法，可以保证每次开关状态的转变只有其中一相开关状态发生变化，并且开关量每次变化的幅值都是1。参考文献[20]采用的矢量合成开关序列表见表7-2。在每个合成矢量中都存在同一小矢量的两种状态，从而可以根据中点电位情况通过合理分配正负小矢量的作用时间来实现中点平衡，参考文献[20]对此进行了详细阐述，在此不再赘述。

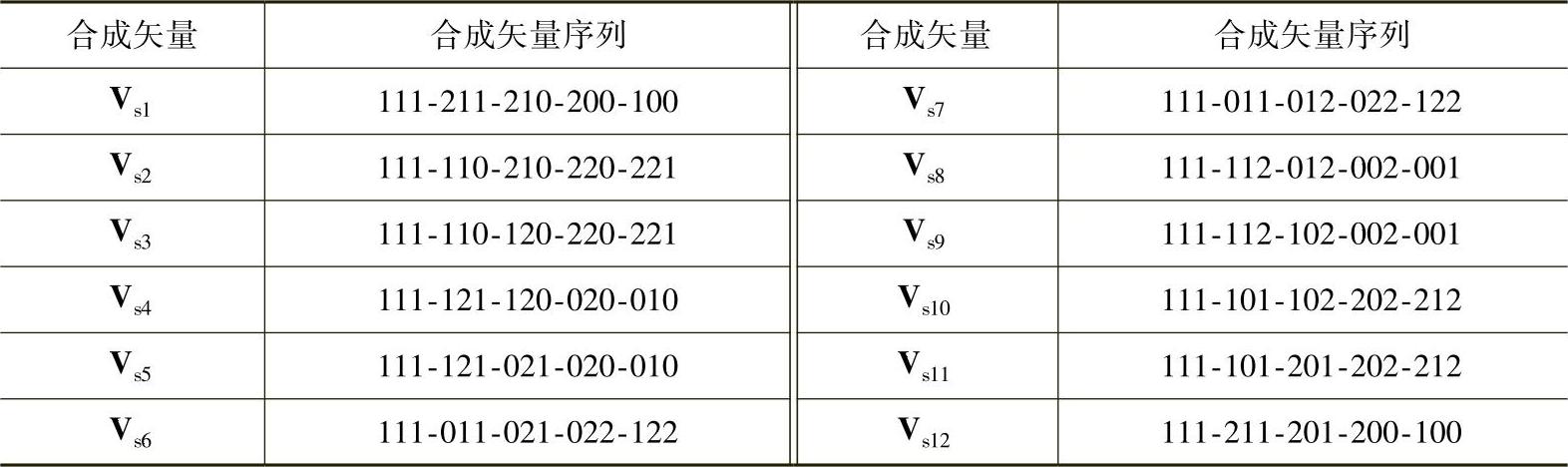

表7-2 三电平合成矢量表Ⅰ(www.daowen.com)
表7-2中的矢量表在由当前合成矢量向另一个合成矢量切换时会有两相开关量发生同样的变化量为1的幅值变化。仔细观察可以发现，如果将各个合成矢量对称过来，即采用9段式，则可以保证首尾都是零矢量111，这样在任意两个合成矢量之间的切换都不会存在开关状态的跳变。新型的合成矢量表如表7-3所示。对比表7-2和表7-3可以发现，后者相比前者虽然解决了两相同时动作的问题，但不可避免地带来了更高的开关次数和开关损耗。

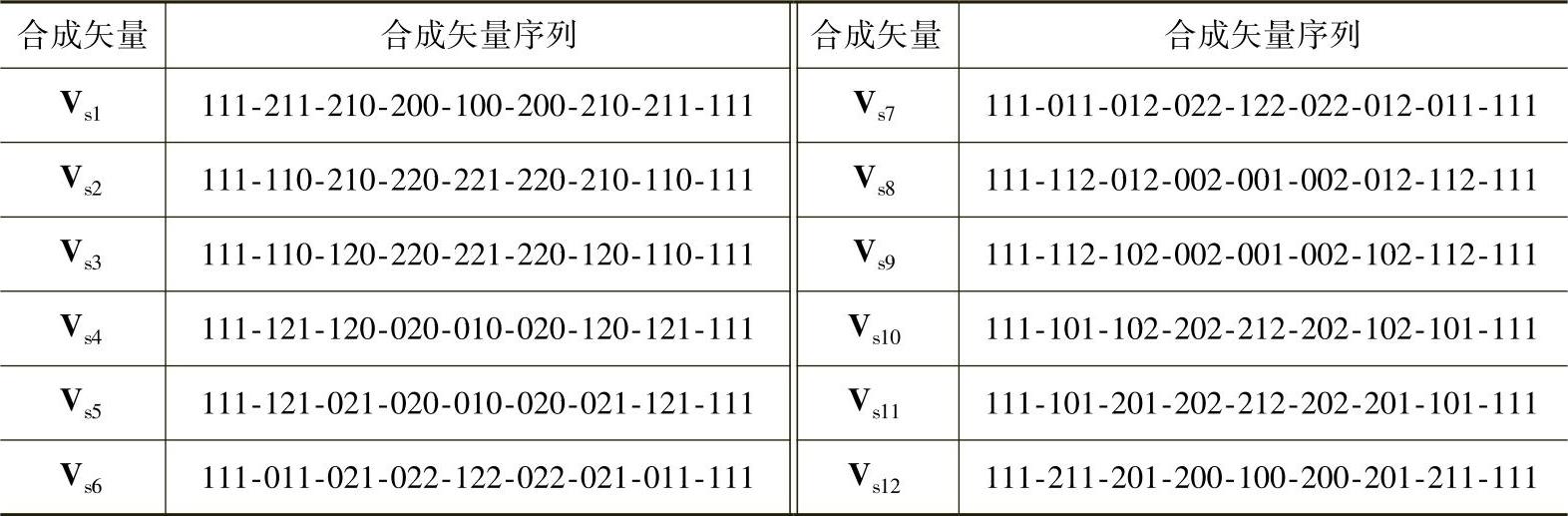

表7-3 三电平合成矢量表Ⅱ
