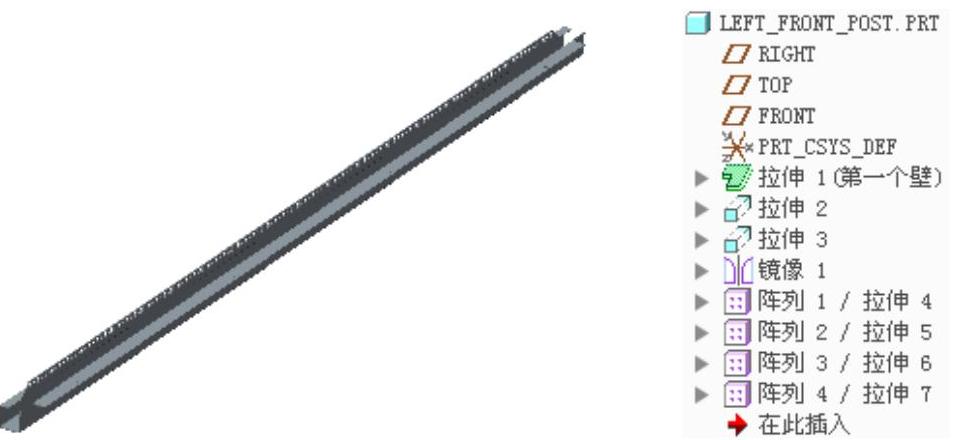

下面将进行左前立柱的设计，钣金件模型及模型树如图8.13.144所示。

图8.13.144 钣金件模型及模

Step1.新建一个钣金件模型，命名为left_front_post。

Step2.创建图8.13.145所示的拉伸特征1。在功能选项卡区域中单击“拉伸”按钮；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.146所示的截面草图，在“拉伸”操控板中定义拉伸类型为，输入深度值1896；在按钮后的文本框中输入数值2.0；在“拉伸”操控板中单击按钮，在系统弹出的界面中选中复选框，并在其下的文本框输入折弯半径值0.5（内侧）；单击按钮，完成拉伸特征1的创建。

图8.13.145 拉伸特征1

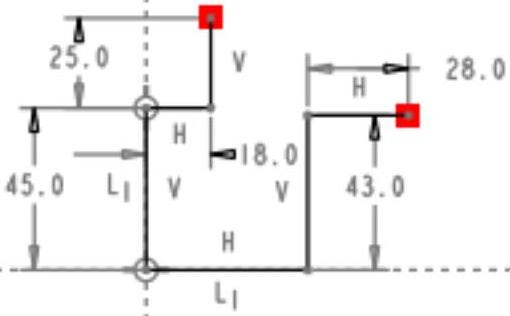

图8.13.146 截面草图

Step3.创建图8.13.147所示的拉伸特征2。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取图8.13.148所示的模型表面为草绘平面，选取FRONT基准平面为参考平面，方向为；单击按钮，绘制图8.13.149所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值2.0；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征2的创建。

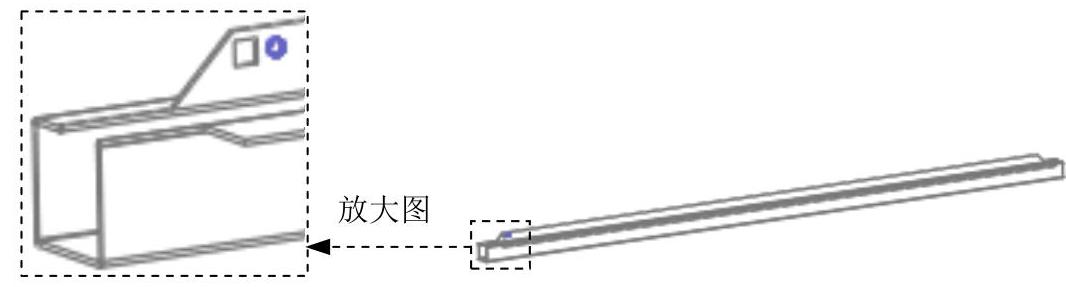

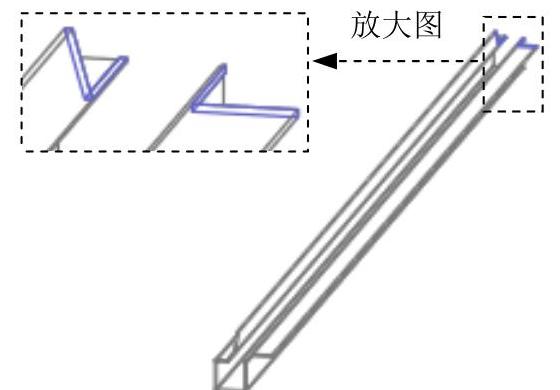

图8.13.147 拉伸特征2

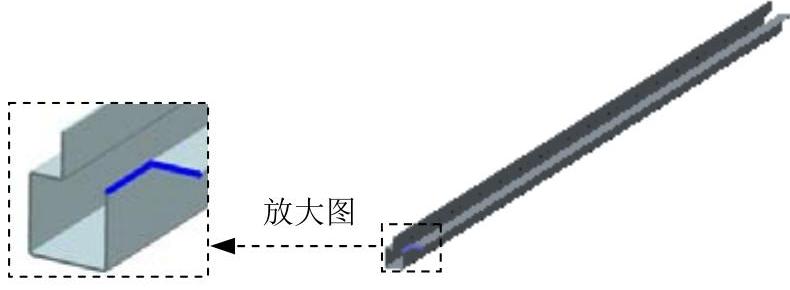

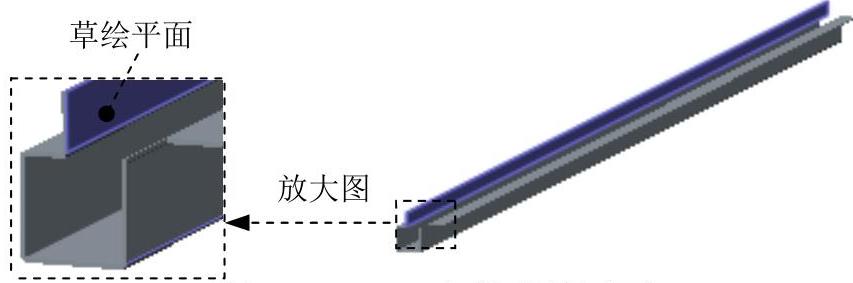

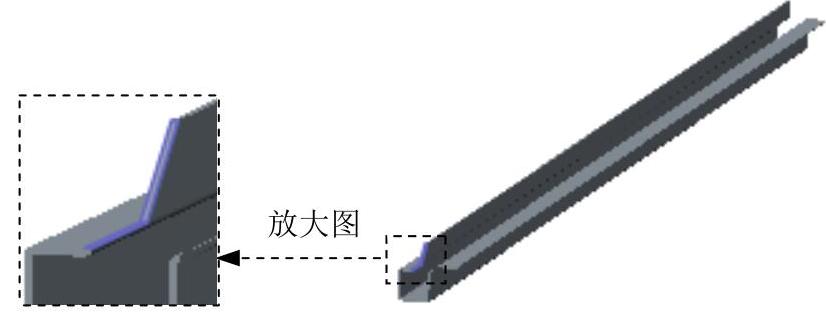

图8.13.148 定义草绘平面

Step4.创建图8.13.150所示的拉伸特征3。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取图8.13.151所示的模型表面为草绘平面，选取FRONT基准平面为参考平面，方向为；单击按钮，绘制图8.13.152所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值2.0；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征3的创建。

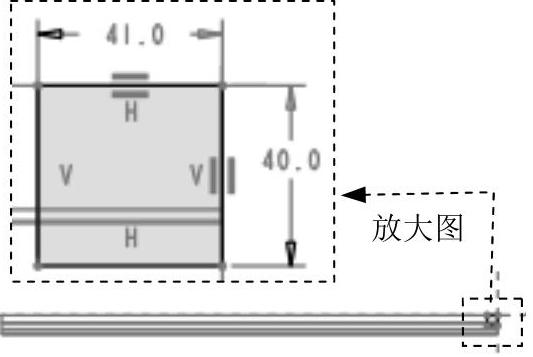

图8.13.149 截面草图

图8.13.150 拉伸特征3

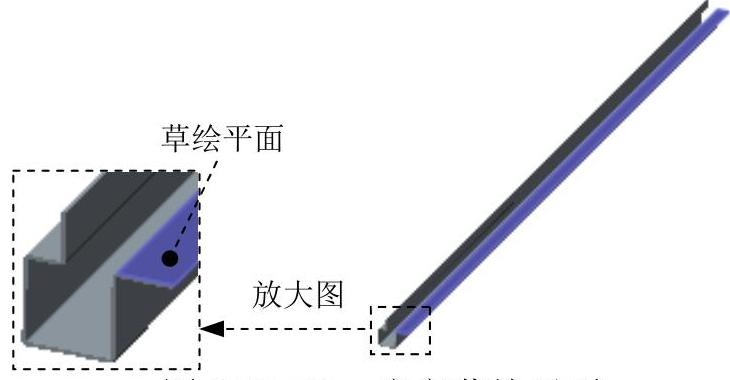

图8.13.151 定义草绘平面

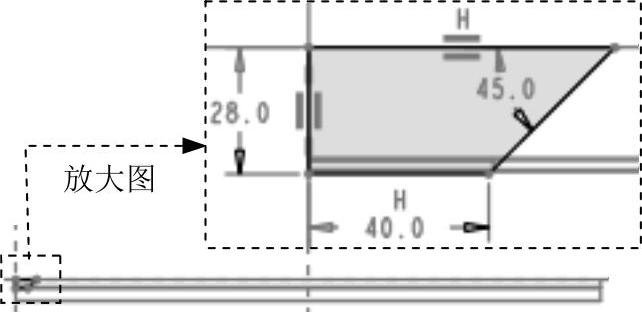

图8.13.152 截面草图

Step5.创建图8.13.153所示的镜像特征1。按住Ctrl键，选取Step3和Step4所创建的特征为镜像源特征；单击功能选项卡区域中的按钮，选取FRONT基准平面为镜像平面；单击按钮，完成镜像特征1的创建。

Step6.创建图8.13.154所示拉伸特征4。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取选取RIGHT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为；单击按钮，绘制图8.13.155所示的截面草图；在“拉伸”操控板中定义拉伸类型为，单击按钮调整移除方向；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征4的创建。

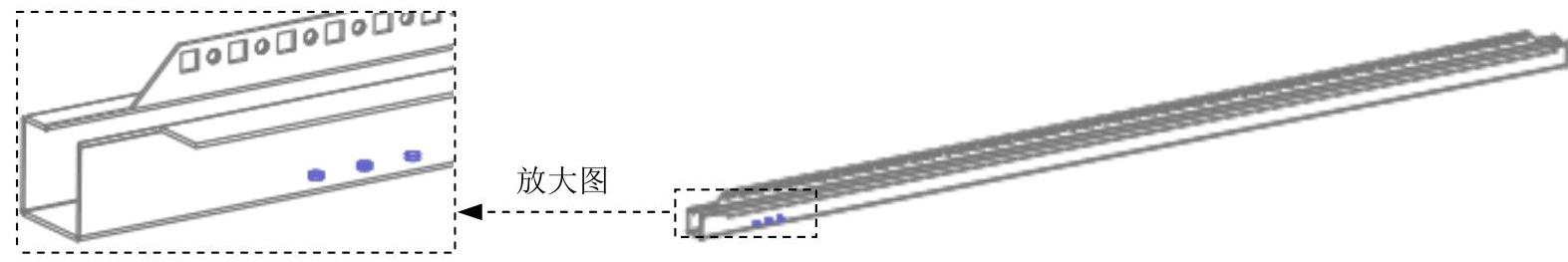

图8.13.153 镜像特征1

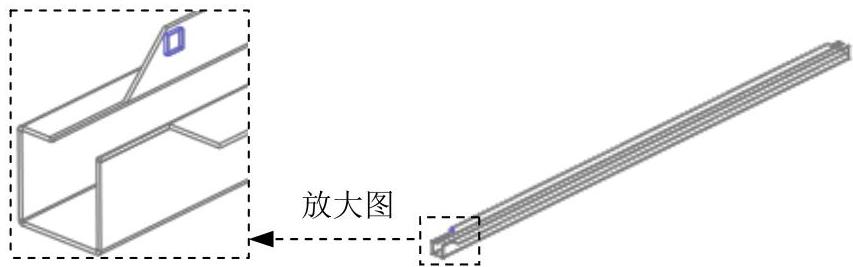

图8.13.154 拉伸特征4

(www.daowen.com)

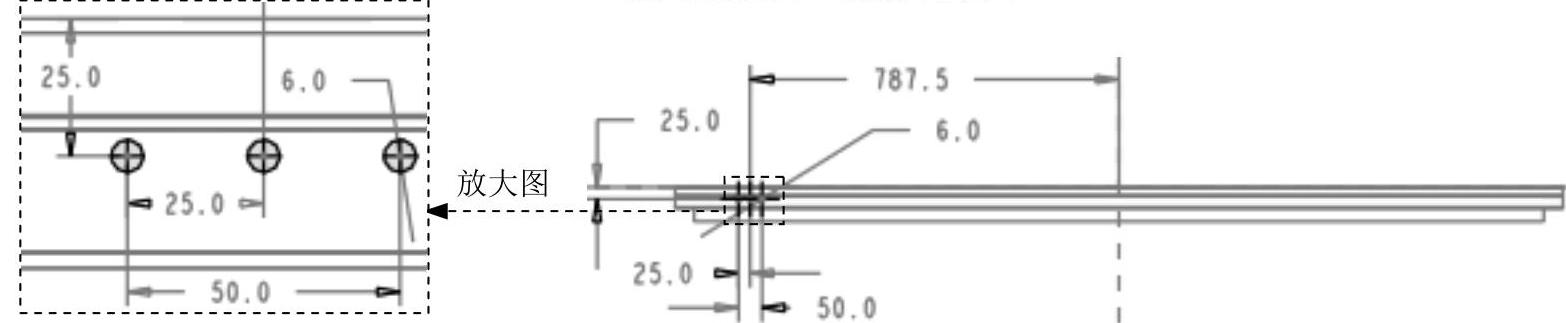

图8.13.155 截面草图

Step7.创建图8.13.156所示的拉伸特征5。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取选取RIGHT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为；单击按钮，绘制图8.13.157所示的截面草图；在“拉伸”操控板中定义拉伸类型为，单击按钮调整移除方向；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征5的创建。

图8.13.156 拉伸特征5

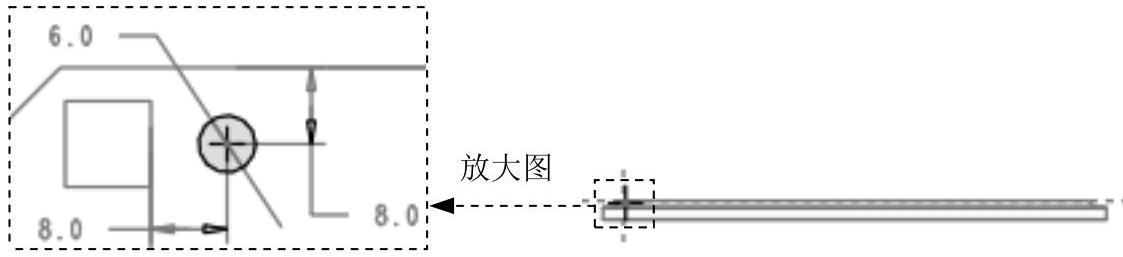

图8.13.157 截面草

Step8.创建图8.13.158所示的阵列特征1。在模型树中选择“拉伸4”特征后右击，从系统弹出的快捷菜单中选择命令；在“阵列”操控板中选择以“方向”方式控制阵列；选取FRONT基准平面为第一方向阵列参考；单击按钮调整阵列方向，在“阵列”操控板的阵列数量栏中输入数量值71，尺寸增量值为25.0；在该操控板中单击按钮，完成阵列特征1的创建。

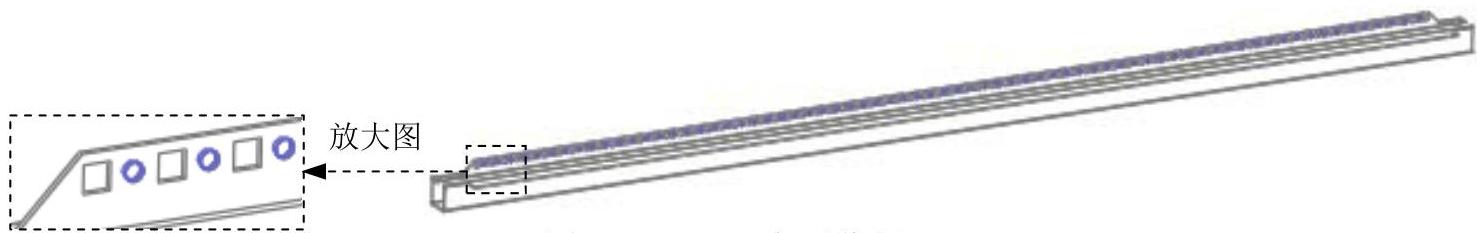

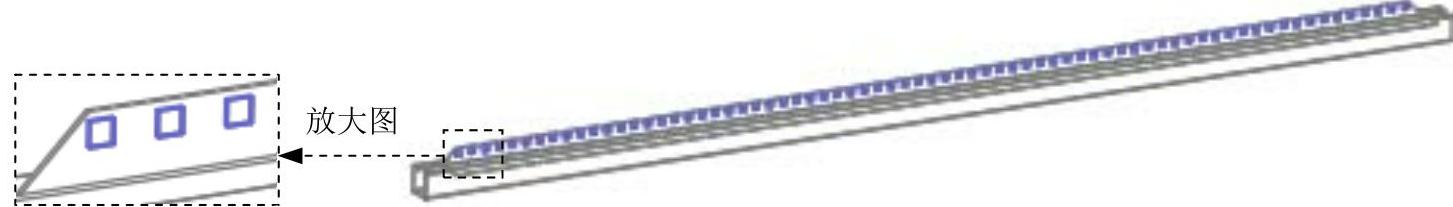

图8.13.158 阵列特征1

Step9.创建图8.13.159所示的阵列特征2。在模型树中选择“拉伸5”特征后右击，从系统弹出的快捷菜单中选择命令；在“阵列”操控板中选择以“方向”方式控制阵列；选取FRONT基准平面为第一方向阵列参考；单击按钮调整阵列方向，在“阵列”操控板的阵列数量栏中输入数量值70，尺寸增量值为25.0；在该操控板中单击按钮，完成阵列特征2的创建。

图8.13.159 阵列特征2

Step10.创建图8.13.160所示的拉伸特征6。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.161所示的截面草图；在“拉伸”操控板中定义拉伸类型为；单击按钮调整移除方向；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征6的创建。

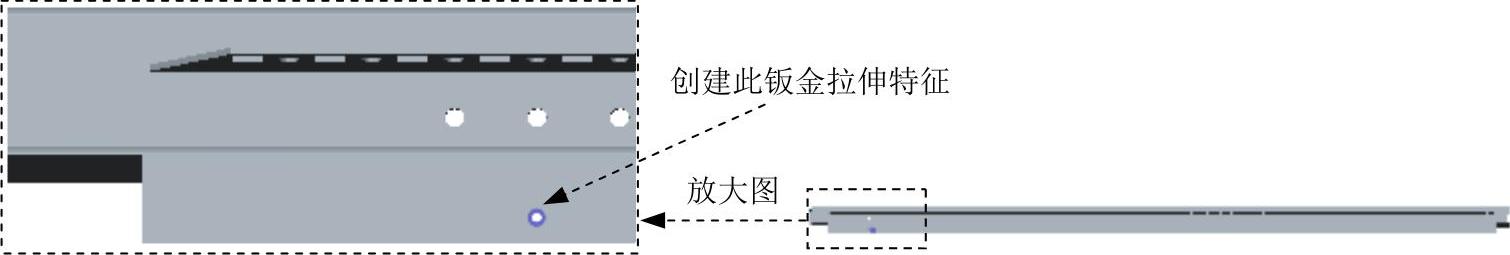

图8.13.160 拉伸特征6

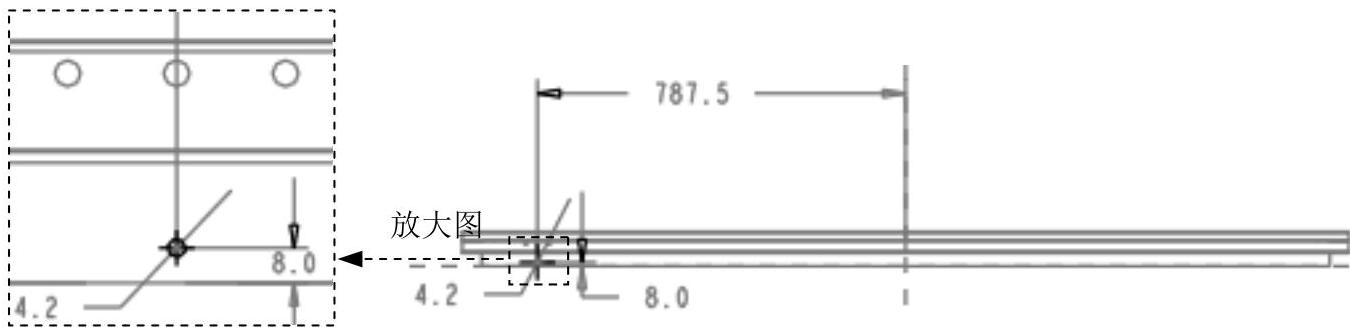

图8.13.161 截面草图

Step11.创建图8.13.162所示的拉伸特征7。在功能选项卡区域中单击按钮，确认按钮、按钮和按钮被按下；选取选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.13.163所示的截面草图；在“拉伸”操控板中定义拉伸类型为；单击按钮调整移除方向；选择材料移除的方向类型为（移除垂直于驱动曲面的材料）；单击按钮，完成拉伸特征7的创建。

图8.13.162 拉伸特征7

图8.13.163 截面草图

Step12.创建图8.13.164所示的阵列特征3。在模型树中选择“拉伸6”特征后右击，从系统弹出的快捷菜单中选择命令；在“阵列”操控板中选择以“方向”方式控制阵列；选取FRONT基准平面为第一方向阵列参考；单击按钮调整阵列方向，在该操控板的阵列数量栏中输入数量值4，尺寸增量值为525；在该操控板中单击按钮，完成阵列特征3的创建。

图8.13.164 阵列特征3

Step13.创建图8.13.165所示的阵列特征4。在模型树中选择“拉伸7”特征后右击，从系统弹出的快捷菜单中选择命令；在“阵列”操控板中选择以“方向”方式控制阵列；选取FRONT基准平面为第一方向阵列参考；单击按钮调整阵列方向，在该操控板的阵列数量栏中输入数量值4，尺寸增量值为525；在该操控板中单击按钮，完成阵列特征4的创建。

图8.13.165 阵列特征4

Step14.保存钣金件模型。
