范例概述

本实例详细讲解了图8.13.1所示的电气柜的整个设计过程。其设计过程是先分析电气柜的整体结构，将电气柜整体分为总框架装配体和柜门装配体两个装配组件，再创建总框架装配体和柜门装配体的各个零部件，然后将零部件插入到装配体文件中进行组装，从而得到总框架装配体和柜门装配体，最后将总框架装配体和柜门装配体再进行装配，得到最终的电气柜装配体。在用此方法进行设计的过程中，由于零部件的设计是独立的，可以让设计人员更专注于单个零件的设计。所以当装配体零部件之间的配合关系较为简单，外形也不是很复杂时，自下向顶设计是优先考虑的方法。

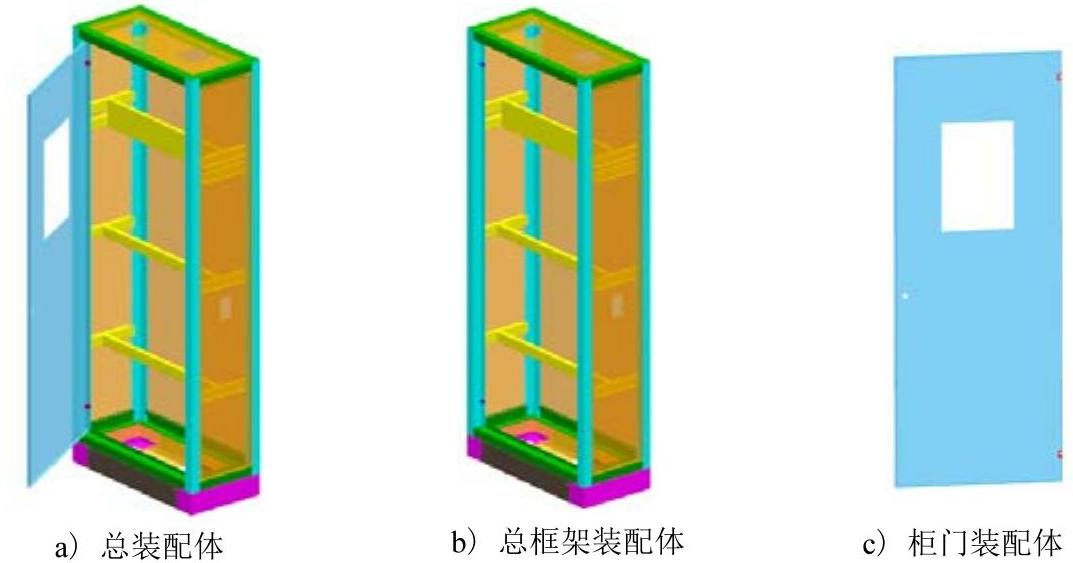

图8.13.1 电气柜

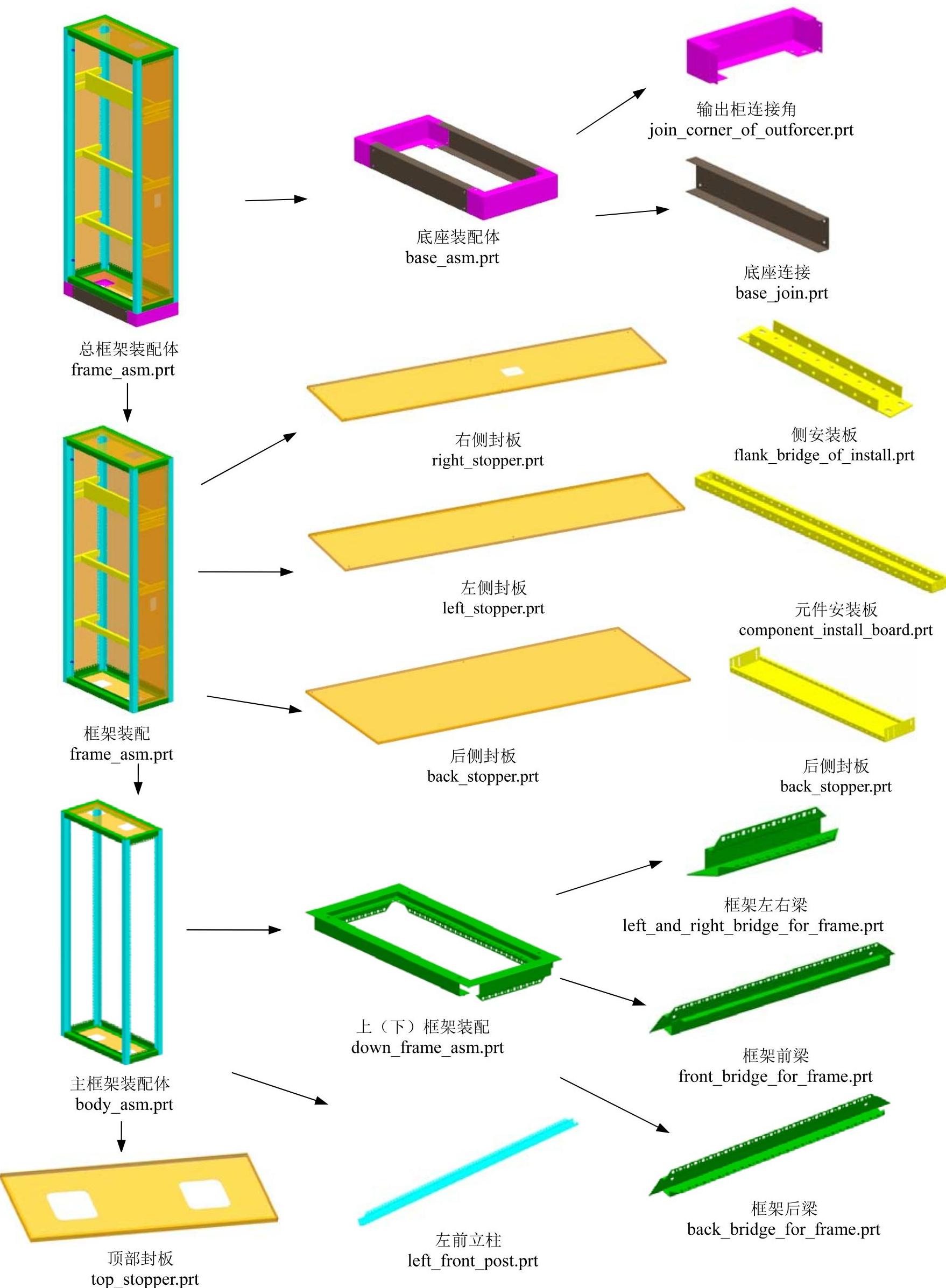

图8.13.2所示为总框架装配体的装配结构。

图8.13.2 总框架装配体的装配结构(www.daowen.com)

总框架装配体由主体装配和底座装配两部分构成。主体装配体中包含上框架装配、下框架装配、立柱及封板等零件。其中上框架装配和下框架装配结构相同，它包含框架后梁（back_bridge_for_frame.prt）、框架左右梁（left_and_right_bridge_for_frame.prt）和框架前梁（front_bridge_for_frame.prt）3个零件；框架左前立柱和框架右前立柱结构相同但方向对称；左侧封板和右侧封板结构相似；顶部封板和底部封板结构相似。

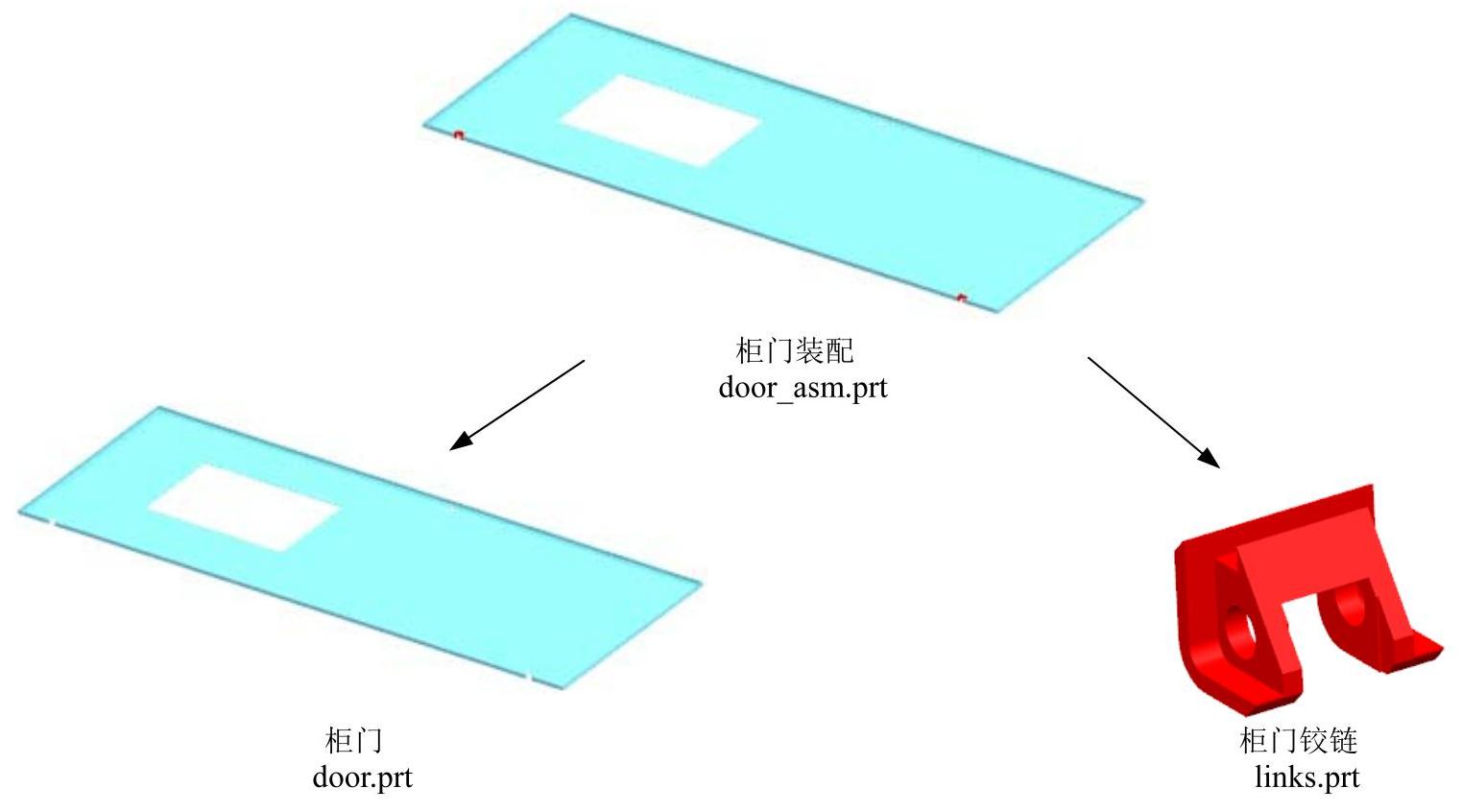

图8.13.3所示为柜门的装配结构，其由柜门和铰链两个零件构成。

图8.13.3 柜门装配体

由于本实例中多数零件结构较相似，所以读者在创建零件时只需创建部分零件即可，其他零件可直接使用随书光盘D:\creo3.4\work\ch08.13目录下的文件。在学习本节内容时，读者可以将工作目录设置到该文件夹中。
