模具用于创建模具成形特征，在该模具零件中，必须有一个基础平面作为边界面。下面就来创建用于成形特征的模具（图8.10.22）。

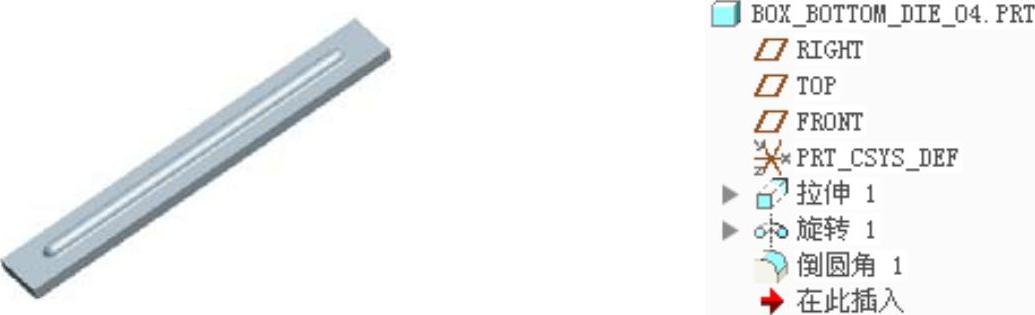

图8.10.22 零件模型及模型树

Step1.新建一个零件模型，命名为BOX_BOTTOM_DIE_04，选用零件模板。

Step2.创建图8.10.23所示的拉伸特征1。单击功能选项卡区域中的“拉伸”按钮；选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.10.24所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值5.0；在该操控板中单击“完成”按钮，完成拉伸特征1的创建。

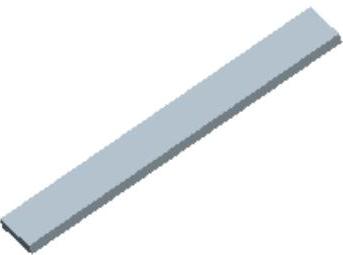

图8.10.23 拉伸特征1

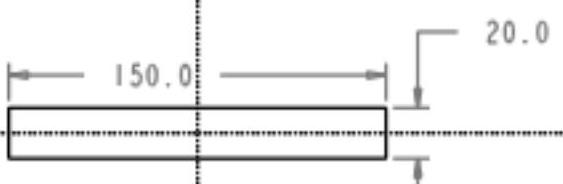

图8.10.24 截面草图

Step3.创建图8.10.25所示的实体旋转特征1。单击功能选项卡区域中的“旋转”按钮；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.10.26所示的旋转中心线和截面草图；在“旋转”操控板中选择旋转类型为，在角度文本框中输入角度值360.0，并按Enter键；在该操控板中单击“完成”按钮，完成旋转特征1的创建。(www.daowen.com)

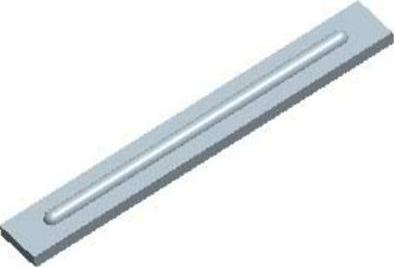

图8.10.25 旋转特征1

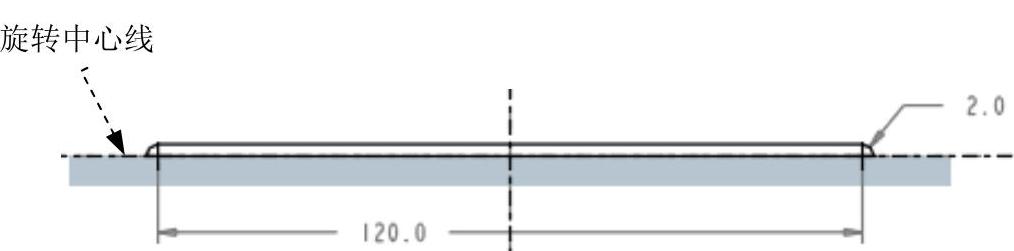

图8.10.26 截面草图

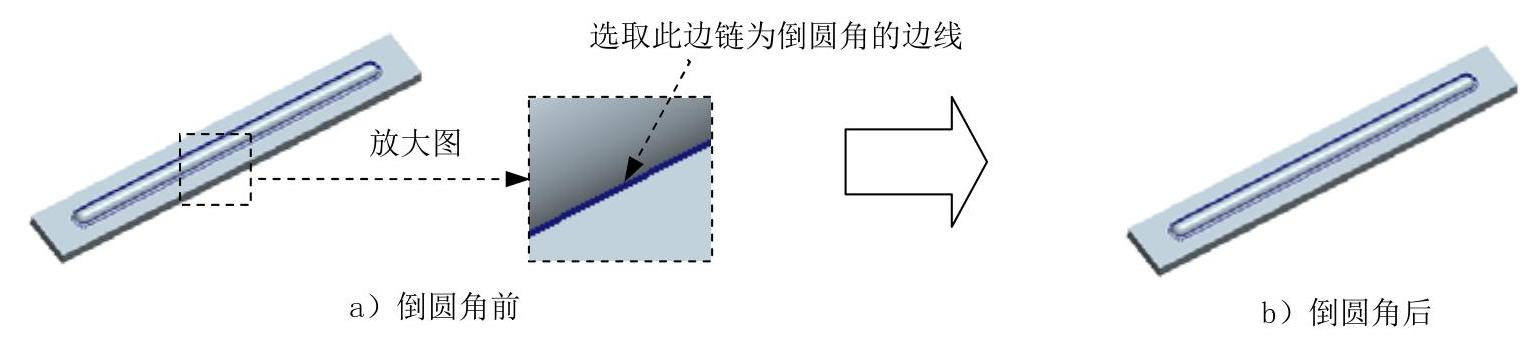

Step4.创建图8.10.27b所示的倒圆角特征1。选取图8.10.27a所示的边链为倒圆角的边线，输入倒圆角半径值1.0。

图8.10.27 倒圆角特征1

Step5.保存零件模型文件。
