Creo 3.0如何制作一个高质量的模具

时间:2023-07-01 理论教育 版权反馈
【摘要】:图8.9.20 零件模型及模型树Step1.新建一个零件模型,命名为BOX_TOP_DIE_03,选用零件模板。图8.9.21 拉伸特征1图8.9.22 截面草图Step3.创建图8.9.23所示的拉伸特征2。Step4.创建图8.9.25所示的拔模特征1。选取图8.9.28a所示的边线为倒圆角的边线,输入倒圆角半径值1.5。图8.9.28 倒圆角特征2Step7.保存零件模型文件。

Creo 3.0如何制作一个高质量的模具

零件模型和模型树如图8.10.16所示。

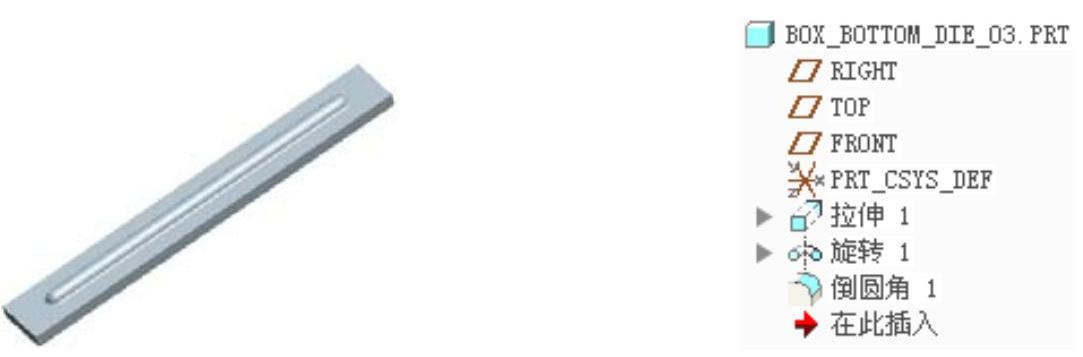

图8.10.16 零件模型及模型树

Step1.新建一个零件模型,命名为BOX_BOTTOM_DIE_03,选用978-7-111-48296-3-Chapter08-1944.jpg零件模板。

Step2.创建图8.10.17所示的拉伸特征1。单击978-7-111-48296-3-Chapter08-1945.jpg功能选项卡978-7-111-48296-3-Chapter08-1946.jpg区域中的“拉伸”按钮978-7-111-48296-3-Chapter08-1947.jpg;选取TOP基准平面为草绘平面,选取RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1948.jpg;单击978-7-111-48296-3-Chapter08-1949.jpg按钮,绘制图8.10.18所示的截面草图;在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1950.jpg,输入深度值5.0;在该操控板中单击“完成”按钮978-7-111-48296-3-Chapter08-1951.jpg,完成拉伸特征1的创建。

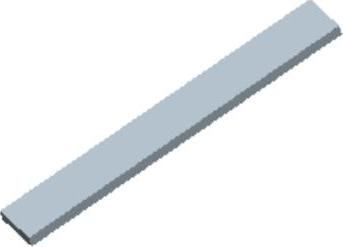

图8.10.17 拉伸特征1

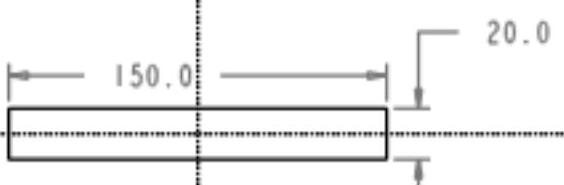

图8.10.18 截面草图

Step3.创建图8.10.19所示的实体旋转特征1。单击978-7-111-48296-3-Chapter08-1954.jpg功能选项卡978-7-111-48296-3-Chapter08-1955.jpg区域中的“旋转”按钮978-7-111-48296-3-Chapter08-1956.jpg;在图形区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter08-1957.jpg命令;选取FRONT基准平面为草绘平面,选取RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1958.jpg;单击978-7-111-48296-3-Chapter08-1959.jpg按钮,绘制图8.10.20所示的旋转中心线和截面草图;在“旋转”操控板中选择旋转类型为978-7-111-48296-3-Chapter08-1960.jpg,在角度文本框中输入角度值360.0,并按Enter键;在“旋转”操控板中单击“完成”按钮978-7-111-48296-3-Chapter08-1961.jpg,完成旋转特征1的创建。(www.daowen.com)

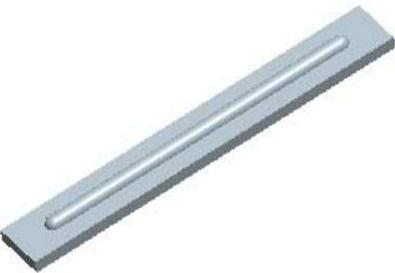

图8.10.19 旋转特征1

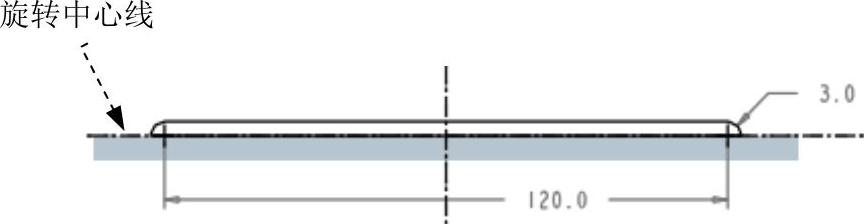

图8.10.20 截面草图

Step4.创建图8.10.21b所示的倒圆角特征1。单击978-7-111-48296-3-Chapter08-1964.jpg功能选项卡978-7-111-48296-3-Chapter08-1965.jpg区域中的978-7-111-48296-3-Chapter08-1966.jpg按钮,选取图8.10.21a所示的边链为倒圆角的边线,输入倒圆角半径值1.0。

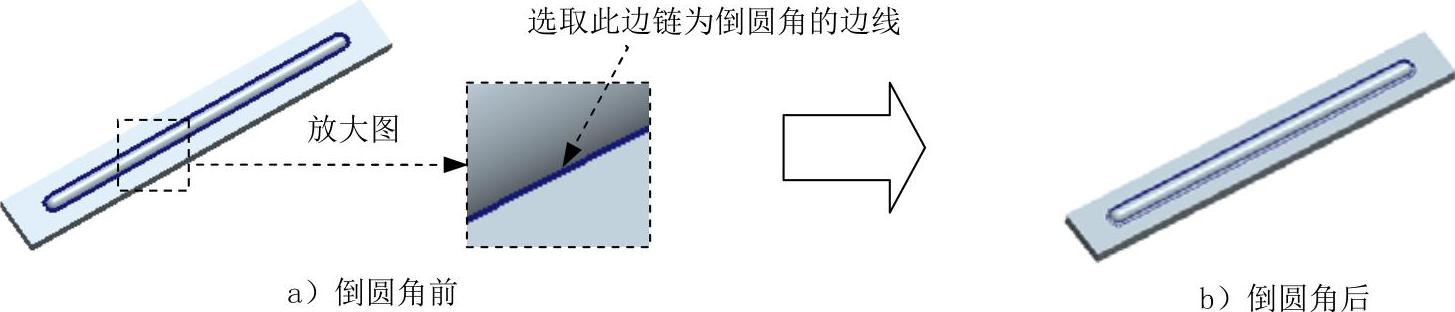

图8.10.21 倒圆角特征1

Step5.保存零件模型文件。
