如何创建钣金零件模型?

Step1.新建一个零件模型,命名为SHAVER_PARTY,选用978-7-111-48296-3-Chapter08-1002.jpg零件模板。

Step2.创建图8.7.9所示的拉伸特征1。在978-7-111-48296-3-Chapter08-1003.jpg功能选项卡978-7-111-48296-3-Chapter08-1004.jpg区域中单击978-7-111-48296-3-Chapter08-1005.jpg按钮;选取TOP基准平面作为草绘平面,选取RIGHT基准平面作为参考平面,方向为978-7-111-48296-3-Chapter08-1006.jpg;绘制图8.7.10所示的截面草图,在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1007.jpg,输入深度值5.0;单击978-7-111-48296-3-Chapter08-1008.jpg按钮,完成拉伸特征1的创建。

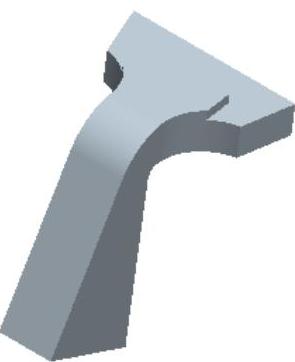

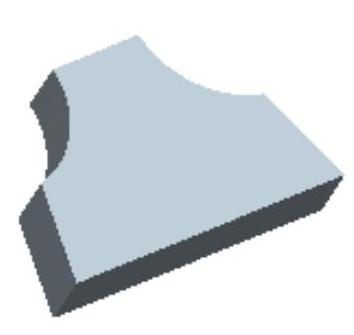

图8.7.9 拉伸特征1

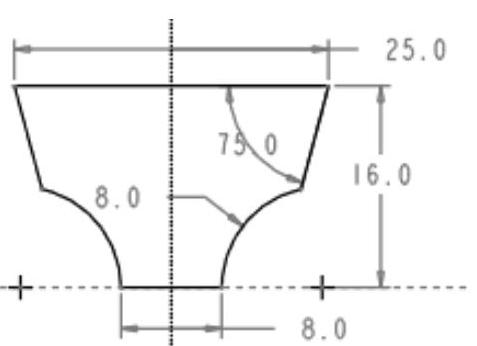

图8.7.10 截面草图

Step3.创建图8.7.11所示的拉伸特征2。在978-7-111-48296-3-Chapter08-1011.jpg功能选项卡978-7-111-48296-3-Chapter08-1012.jpg区域中单击978-7-111-48296-3-Chapter08-1013.jpg按钮;选取图8.7.11所示的模型表面为草绘平面,选取RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1014.jpg;绘制图8.7.12所示的截面草图,在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1015.jpg,输入深度值1.5;单击978-7-111-48296-3-Chapter08-1016.jpg按钮,完成拉伸特征2的创建。

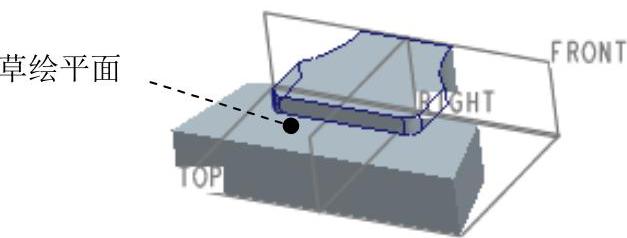

图8.7.11 拉伸特征2

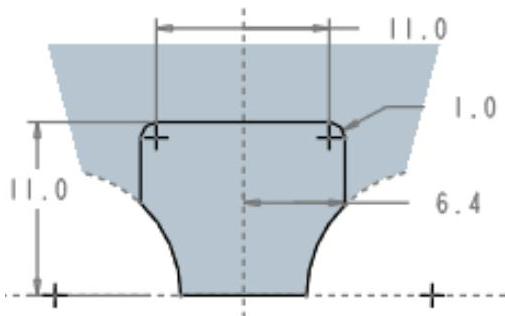

图8.7.12 截面草图

Step4.创建图8.7.13所示的拉伸特征3。在978-7-111-48296-3-Chapter08-1019.jpg功能选项卡978-7-111-48296-3-Chapter08-1020.jpg区域中单击978-7-111-48296-3-Chapter08-1021.jpg按钮;选取RIGHT基准平面为草绘平面,选取TOP基准平面作为参考平面,方向为978-7-111-48296-3-Chapter08-1022.jpg;绘制图8.7.14所示的截面草图,在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1023.jpg,输入深度值8.0;单击978-7-111-48296-3-Chapter08-1024.jpg按钮,完成拉伸特征3的创建。


图8.7.13 拉伸特征3

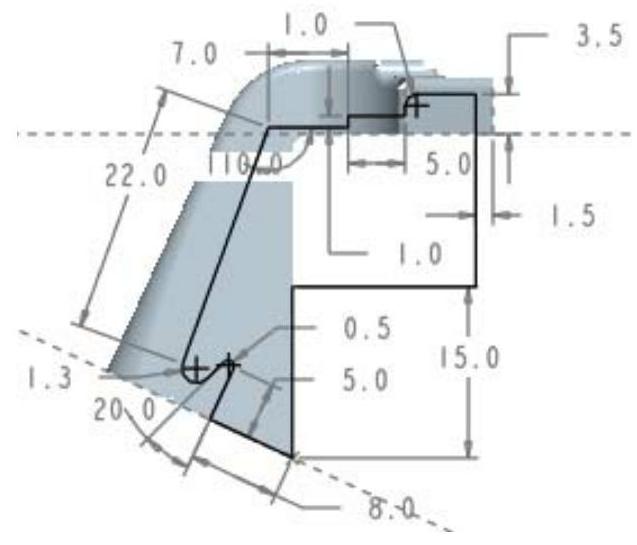

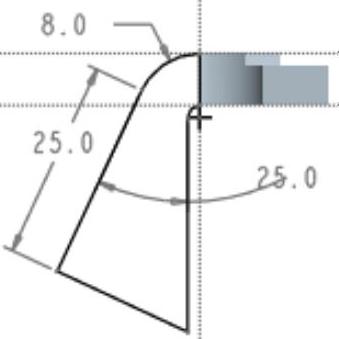

图8.7.14 截面草图

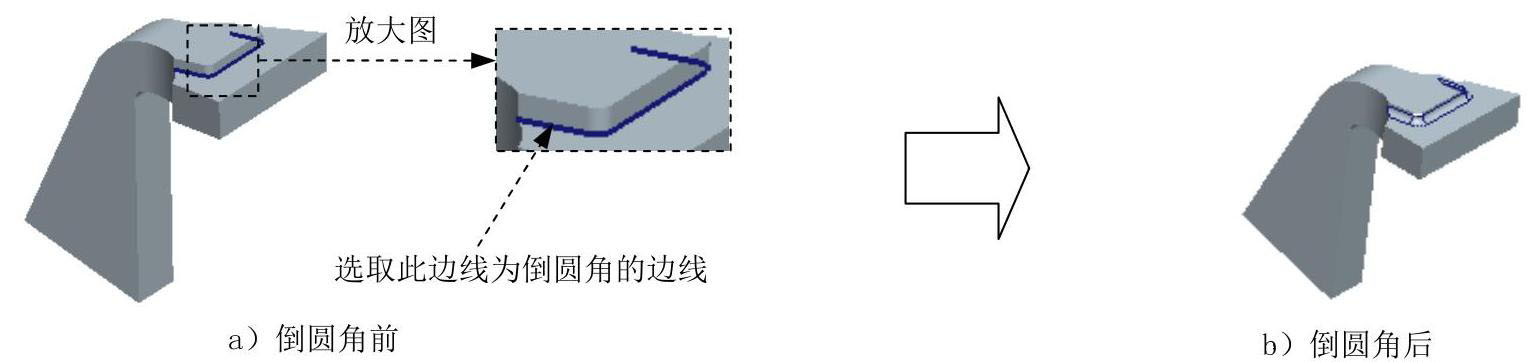

Step5.创建图8.7.15b所示的倒圆角特征1。选取图8.7.15a所示的边线为倒圆角的边线,输入倒圆角半径值1.0。


图8.7.15 倒圆角特征1

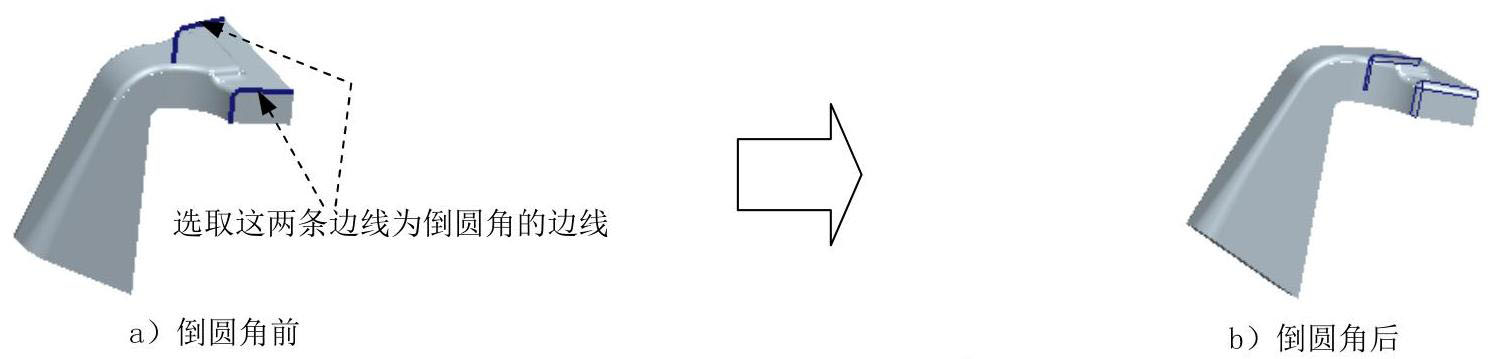

Step6.创建图8.7.16b所示的倒圆角特征2。选取图8.7.16a所示的两条边线为倒圆角的边线,输入倒圆角半径值1.0。

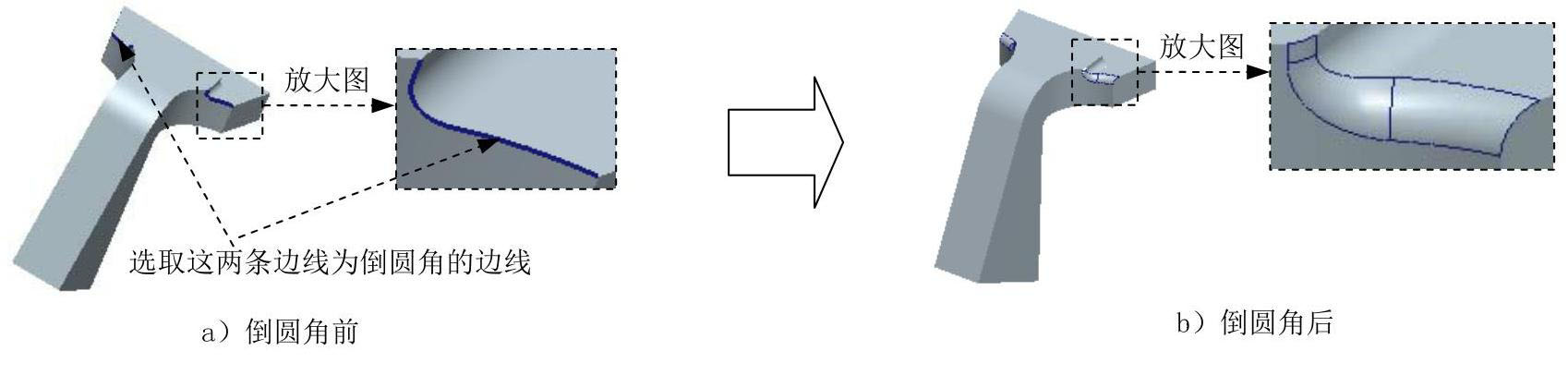

图8.7.16 倒圆角特征2

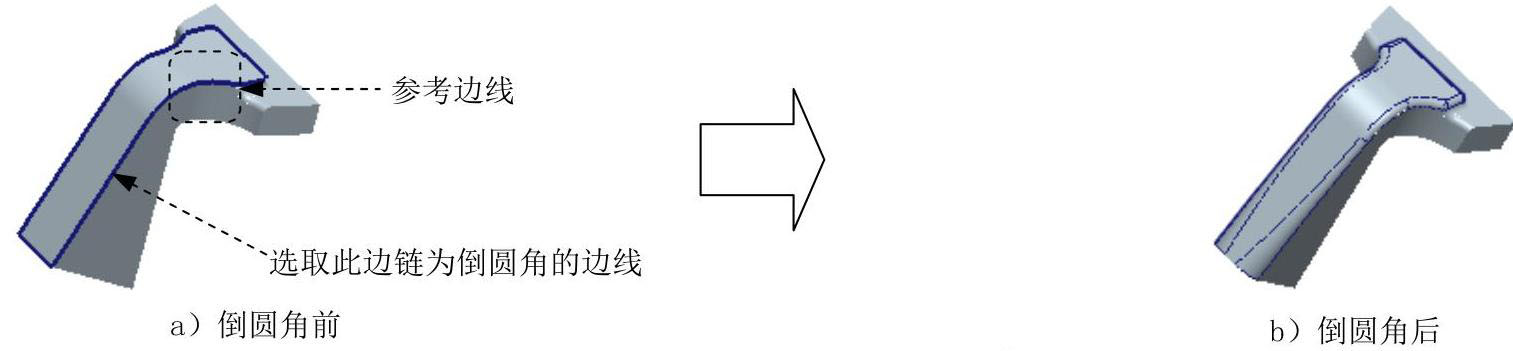

Step7.创建图8.7.17b所示的倒圆角特征3。单击978-7-111-48296-3-Chapter08-1029.jpg功能选项卡978-7-111-48296-3-Chapter08-1030.jpg区域中的978-7-111-48296-3-Chapter08-1031.jpg按钮,选取图8.7.17a所示的边链为倒圆角的边线,输入倒圆角半径值3.0;单击978-7-111-48296-3-Chapter08-1032.jpg按钮,在创建半径区域右击添加半径,连续添加3次,将第三个半径改为1.0,位置分别改为0.0;将第四个半径改为1.0,位置定位方法选取为978-7-111-48296-3-Chapter08-1033.jpg,选取图8.7.17所示位置,再将位置值修改为1.0;单击“倒圆角”操控板中的978-7-111-48296-3-Chapter08-1034.jpg按钮,完成倒圆角特征3的创建。


图8.7.17 倒圆角特征3

Step8.创建图8.7.18b所示的倒圆角特征4。选取图8.7.18a所示的两条边线为倒圆角的边线,输入倒圆角半径值1.0。


图8.7.18 倒圆角特征4

Step9.创建图8.7.19b所示实体零件转换成钣金特征──第一壁。单击978-7-111-48296-3-Chapter08-1037.jpg功能选项卡978-7-111-48296-3-Chapter08-1038.jpg区域中的978-7-111-48296-3-Chapter08-1039.jpg按钮;在系统弹出的“第一壁”操控板中单击978-7-111-48296-3-Chapter08-1040.jpg按钮;在系统978-7-111-48296-3-Chapter08-1041.jpg的提示下,按住Ctrl键,选取图8.7.19a所示的5个模型表面为壳体的移除面;输入钣金壁厚度值0.3,并按Enter键;单击978-7-111-48296-3-Chapter08-1042.jpg按钮,完成转换钣金特征的创建。

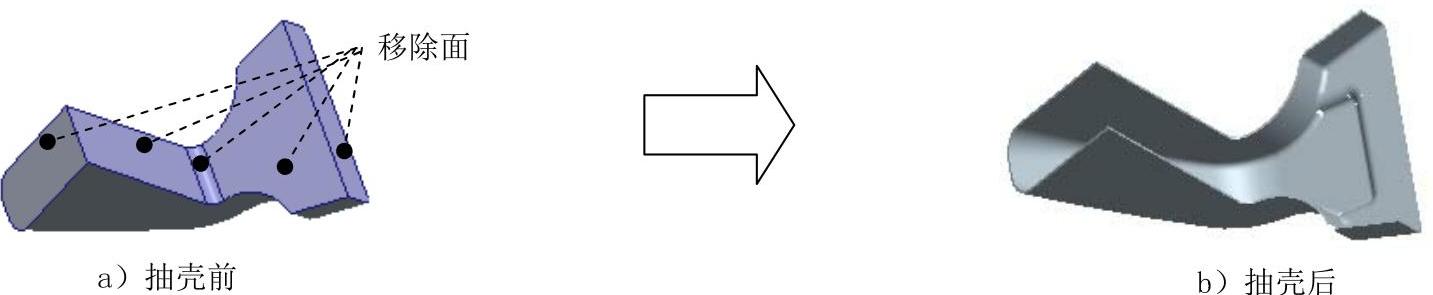

图8.7.19 第一壁

Step10.创建图8.7.20所示的成形特征──模板标识。单击978-7-111-48296-3-Chapter08-1044.jpg功能选项卡978-7-111-48296-3-Chapter08-1045.jpg区域978-7-111-48296-3-Chapter08-1046.jpg下的978-7-111-48296-3-Chapter08-1047.jpg按钮,在系统弹出的“凸模”操控板中单击“打开”按钮978-7-111-48296-3-Chapter08-1048.jpg,选择SHAVER_PARTY_DIE_01.PRT文件,并将其打开;单击操控板中的978-7-111-48296-3-Chapter08-1049.jpg按钮,此时系统弹出“放置”界面,在“放置”界面中将元件进行约束(图8.7.21);单击“凸模”操控板中的978-7-111-48296-3-Chapter08-1050.jpg按钮,完成成形特征──模板标识的创建。

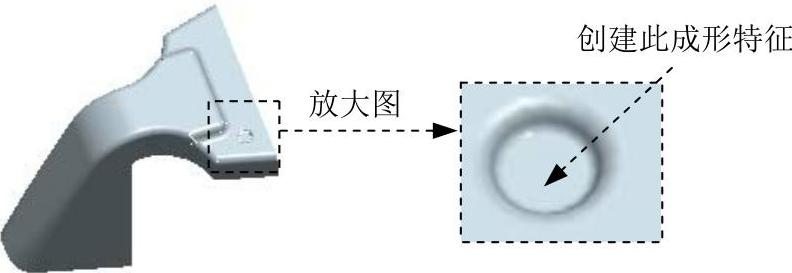

图8.7.20 模板标识

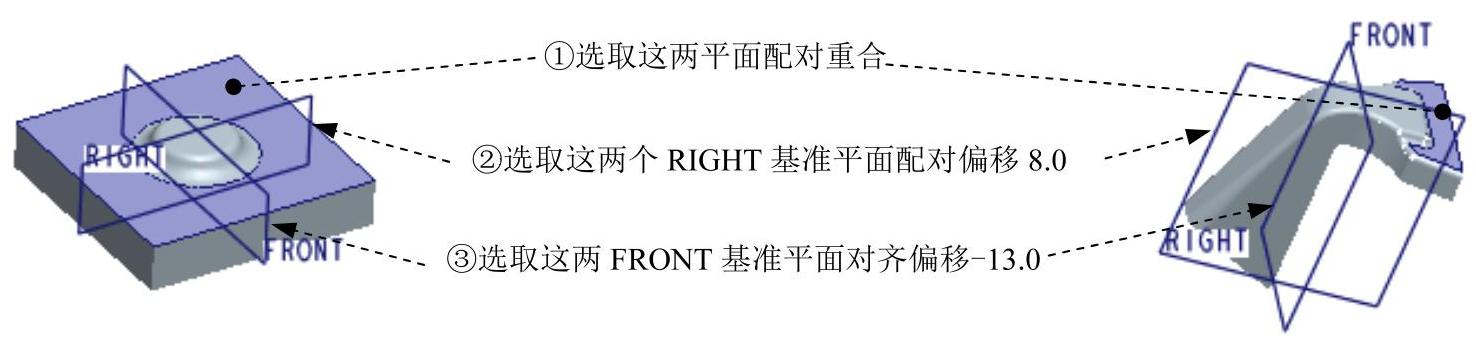

图8.7.21 定义成形模具的放置

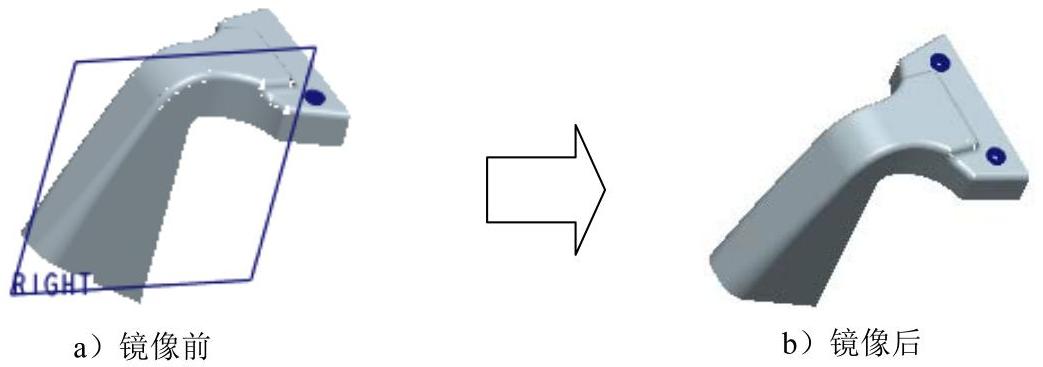

Step11.创建图8.7.22b所示的镜像特征1。在图形区选取Step10所创建的成形特征模板标识为镜像源;单击978-7-111-48296-3-Chapter08-1053.jpg功能选项卡978-7-111-48296-3-Chapter08-1054.jpg下的978-7-111-48296-3-Chapter08-1055.jpg按钮;选择RIGHT基准平面为镜像平面;单击978-7-111-48296-3-Chapter08-1056.jpg按钮,完成镜像特征1的创建。


图8.7.22 镜像特征1

Step12.创建图8.7.23所示的拉伸特征4。在978-7-111-48296-3-Chapter08-1058.jpg功能选项卡978-7-111-48296-3-Chapter08-1059.jpg区域中单击978-7-111-48296-3-Chapter08-1060.jpg按钮,确认978-7-111-48296-3-Chapter08-1061.jpg按钮、978-7-111-48296-3-Chapter08-1062.jpg按钮和978-7-111-48296-3-Chapter08-1063.jpg按钮被按下;选取图8.7.23所示的钣金表面为草绘平面,选取RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1064.jpg;绘制图8.7.24所示的截面草图,接受图8.7.23所示的箭头方向为去材料的方向,在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1065.jpg,选择材料移除的方向类型为978-7-111-48296-3-Chapter08-1066.jpg;单击978-7-111-48296-3-Chapter08-1067.jpg按钮,完成拉伸特征4的创建。

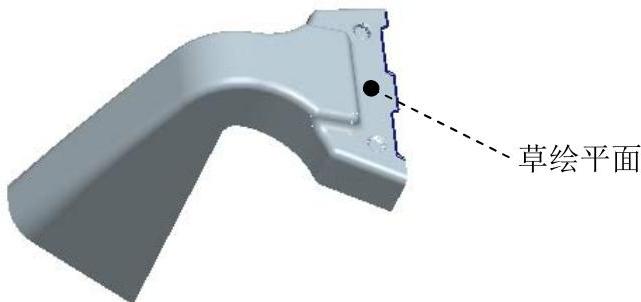

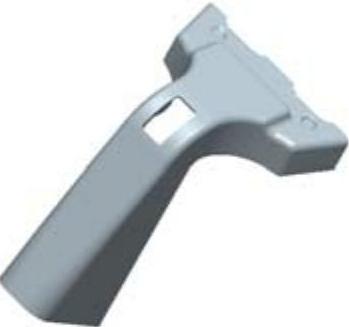

图8.7.23 拉伸特征4(www.daowen.com)

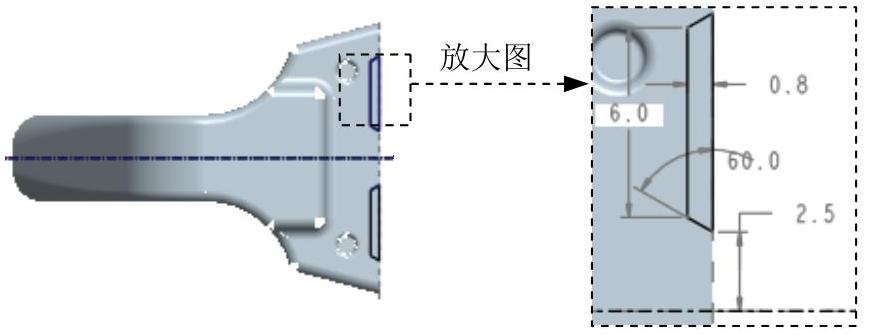

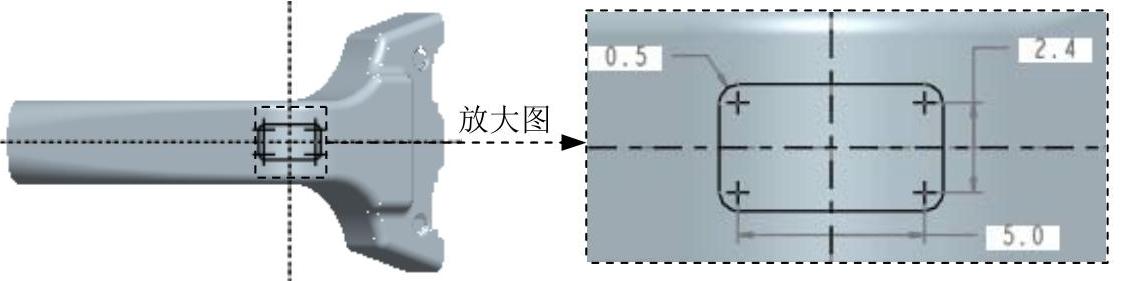

图8.7.24 截面草图

Step13.创建图8.7.25所示的附加钣金壁平整特征1。单击978-7-111-48296-3-Chapter08-1070.jpg功能选项卡978-7-111-48296-3-Chapter08-1071.jpg区域中的“平整”按钮978-7-111-48296-3-Chapter08-1072.jpg;在系统978-7-111-48296-3-Chapter08-1073.jpg的提示下,选取图8.7.26所示的模型边线为附着边;在“平整”操控板中选择形状类型为978-7-111-48296-3-Chapter08-1074.jpg;在978-7-111-48296-3-Chapter08-1075.jpg后的文本框中输入角度值90.0;确认978-7-111-48296-3-Chapter08-1076.jpg按钮被按下,并在其后的文本框中输入折弯半径值0.3;折弯半径所在侧为978-7-111-48296-3-Chapter08-1077.jpg,在该操控板中单击978-7-111-48296-3-Chapter08-1078.jpg按钮,在系统弹出的界面中单击978-7-111-48296-3-Chapter08-1079.jpg按钮,在系统弹出的对话框中接受系统默认的草绘平面和参考并单击978-7-111-48296-3-Chapter08-1080.jpg按钮;绘制图8.7.27所示的截面草图;在“平整”操控板中单击978-7-111-48296-3-Chapter08-1081.jpg按钮,定义止裂槽参数如图8.7.28所示;在“平整”操控板中单击978-7-111-48296-3-Chapter08-1082.jpg按钮,预览所创建的特征;确认无误后,单击“完成”按钮978-7-111-48296-3-Chapter08-1083.jpg

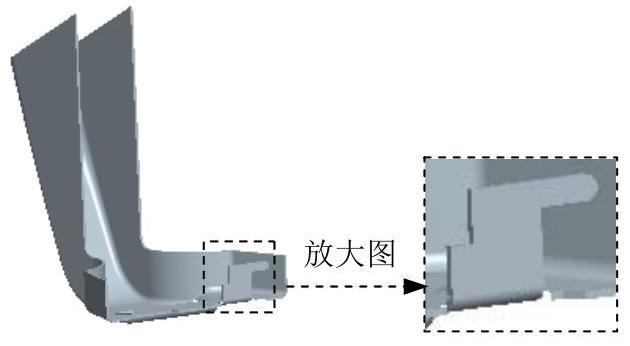

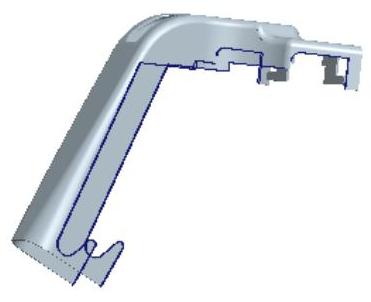

图8.7.25 平整特征1

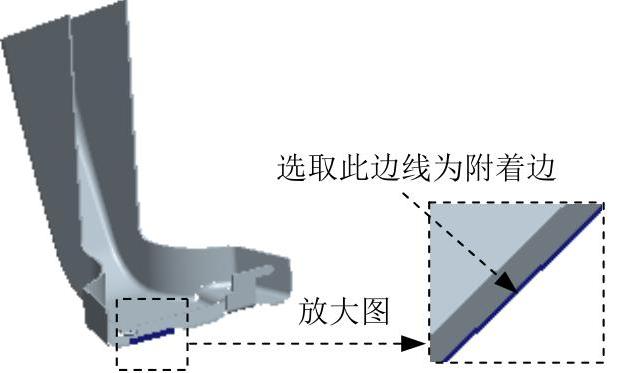

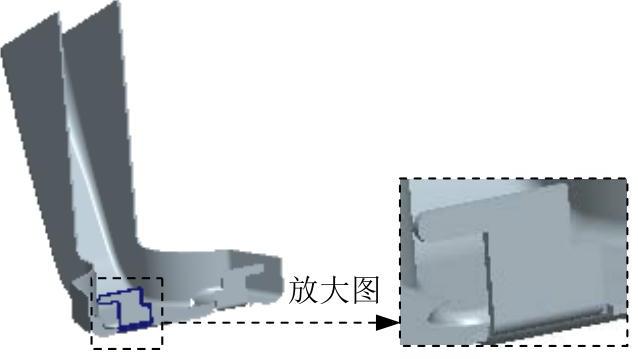

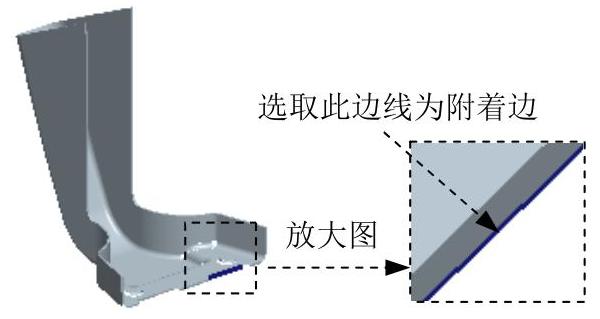

图8.7.26 定义附着边

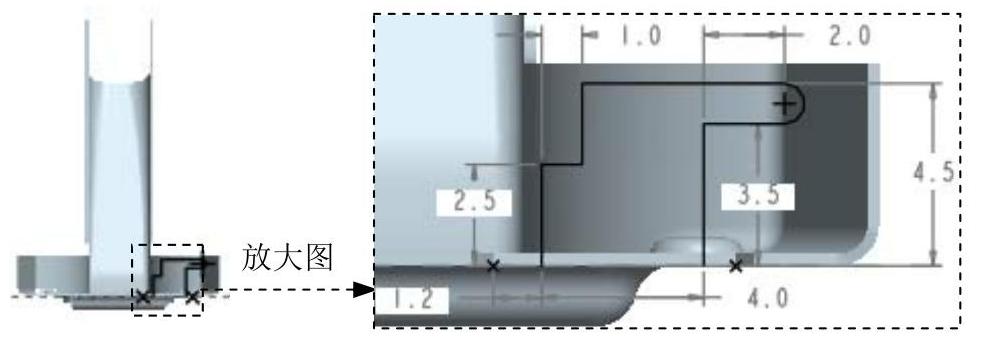

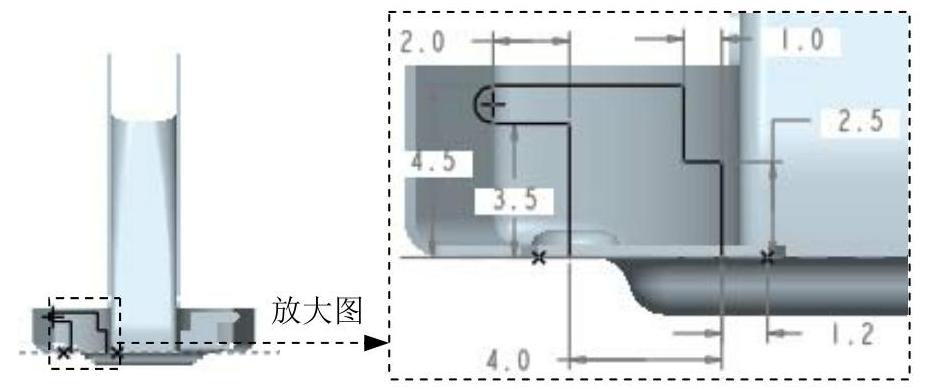

图8.7.27 截面草图

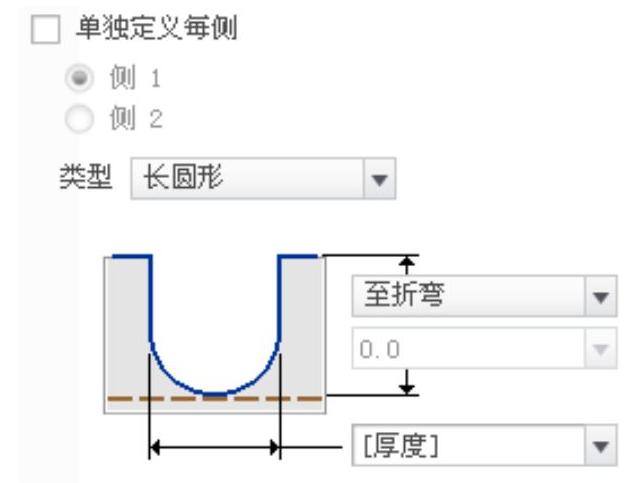

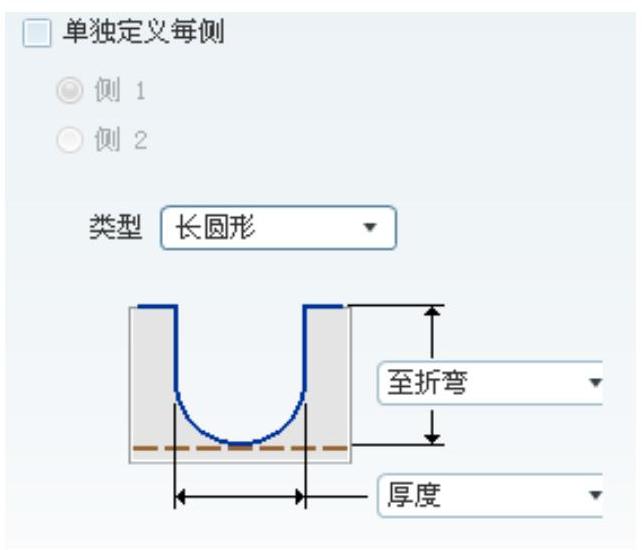

图8.7.28 定义止裂槽

Step14.创建图8.7.29所示的附加钣金壁平整特征2。单击978-7-111-48296-3-Chapter08-1088.jpg功能选项卡978-7-111-48296-3-Chapter08-1089.jpg区域中的“平整”按钮978-7-111-48296-3-Chapter08-1090.jpg;在系统978-7-111-48296-3-Chapter08-1091.jpg的提示下,选取图8.7.30所示的模型边线为附着边;在“平整”操控板中选择形状类型为978-7-111-48296-3-Chapter08-1092.jpg;在978-7-111-48296-3-Chapter08-1093.jpg后的文本框中输入角度值90.0;确认978-7-111-48296-3-Chapter08-1094.jpg按钮被按下,并在其后的文本框中输入折弯半径值0.3;折弯半径所在侧为978-7-111-48296-3-Chapter08-1095.jpg,在操控板中单击978-7-111-48296-3-Chapter08-1096.jpg按钮,在系统弹出的界面中单击978-7-111-48296-3-Chapter08-1097.jpg按钮,在系统弹出的对话框中接受系统默认的草绘平面和参考并单击978-7-111-48296-3-Chapter08-1098.jpg按钮;绘制图8.7.31所示的截面草图;在“平整”操控板中单击978-7-111-48296-3-Chapter08-1099.jpg按钮,定义止裂槽参数如图8.7.32所示;在“平整”操控板中单击978-7-111-48296-3-Chapter08-1100.jpg按钮,预览所创建的特征;确认无误后,单击“完成”按钮978-7-111-48296-3-Chapter08-1101.jpg


图8.7.29 平整特征2


图8.7.30 定义附着边


图8.7.31 截面草图


图8.7.32 定义止裂槽

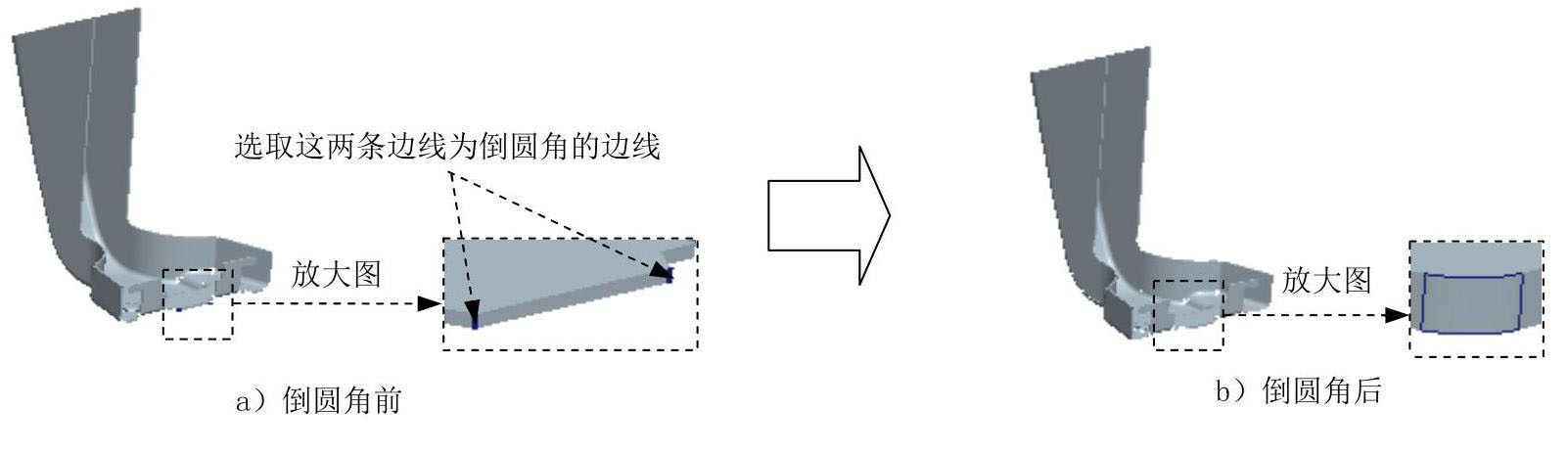

Step15.创建图8.7.33b所示的倒圆角特征5。选取图8.7.33a所示的两条边线为倒圆角的边线,输入倒圆角半径值0.5。


图8.7.33 倒圆角特征5

Step16.创建图8.7.34所示的基准轴A_2。单击978-7-111-48296-3-Chapter08-1107.jpg功能选项卡978-7-111-48296-3-Chapter08-1108.jpg区域中的978-7-111-48296-3-Chapter08-1109.jpg按钮,选取TOP基准平面和FRONT基准平面为参考,将其约束类型设置为978-7-111-48296-3-Chapter08-1110.jpg;单击978-7-111-48296-3-Chapter08-1111.jpg按钮,完成基准轴A_2的创建。

Step17.创建图8.7.35所示的基准平面1。单击“平面”按钮978-7-111-48296-3-Chapter08-1112.jpg,按住Ctrl键,选取A_2轴,选择约束类型为978-7-111-48296-3-Chapter08-1113.jpg,再选择TOP基准平面,选择约束类型为978-7-111-48296-3-Chapter08-1114.jpg,输入旋转角度值为45.0;单击978-7-111-48296-3-Chapter08-1115.jpg按钮,完成基准平面1的创建。

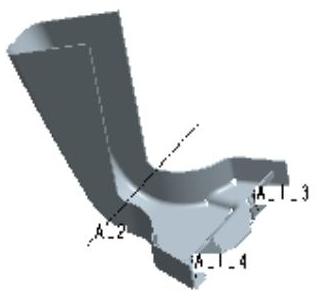

图8.7.34 基准轴A_2

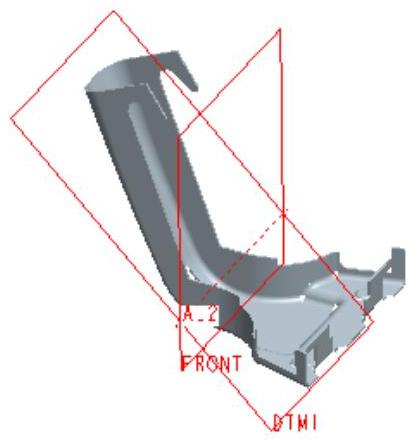

图8.7.35 基准平面1

Step18.创建图8.7.36所示的“移除材料”拉伸特征5。在978-7-111-48296-3-Chapter08-1118.jpg功能选项卡978-7-111-48296-3-Chapter08-1119.jpg区域中单击978-7-111-48296-3-Chapter08-1120.jpg按钮,确认978-7-111-48296-3-Chapter08-1121.jpg按钮、978-7-111-48296-3-Chapter08-1122.jpg按钮和978-7-111-48296-3-Chapter08-1123.jpg按钮被按下;选取DTM1平面为草绘平面,选取RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1124.jpg;绘制图8.7.37所示的截面草图,在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1125.jpg,选择材料移除的方向类型为978-7-111-48296-3-Chapter08-1126.jpg,完成拉伸特征5的创建。


图8.7.36 拉伸特征5


图8.7.37 截面草图

Step19.创建图8.7.38所示的拉伸特征6。在978-7-111-48296-3-Chapter08-1129.jpg功能选项卡978-7-111-48296-3-Chapter08-1130.jpg区域中单击978-7-111-48296-3-Chapter08-1131.jpg按钮,确认978-7-111-48296-3-Chapter08-1132.jpg按钮、978-7-111-48296-3-Chapter08-1133.jpg按钮和978-7-111-48296-3-Chapter08-1134.jpg按钮被按下;选取RIGHT基准平面为草绘平面,选取TOP基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1135.jpg;绘制图8.7.39所示的截面草图,在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1136.jpg,选择材料移除的方向类型为978-7-111-48296-3-Chapter08-1137.jpg,完成拉伸特征6的创建。


图8.7.38 拉伸特征6


图8.7.39 截面草图

Step20.保存零件模型文件。
