如何创建一个模具?

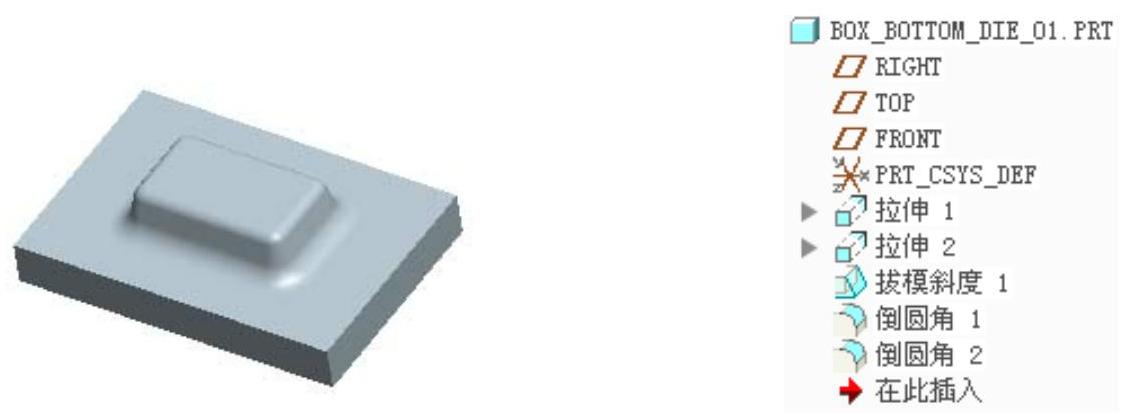

零件模型及模型树如图8.10.2所示。


图8.10.2 零件模型及模型树

Step1.新建一个零件模型,命名为BOX_BOTTOM_DIE_01,选用978-7-111-48296-3-Chapter08-1888.jpg零件模板。

Step2.创建图8.10.3所示的拉伸特征1。单击978-7-111-48296-3-Chapter08-1889.jpg功能选项卡978-7-111-48296-3-Chapter08-1890.jpg区域中的“拉伸”按钮978-7-111-48296-3-Chapter08-1891.jpg;在图形区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter08-1892.jpg命令;选取TOP基准平面为草绘平面,选取RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1893.jpg;单击978-7-111-48296-3-Chapter08-1894.jpg按钮,绘制图8.10.4所示的截面草图;在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1895.jpg,输入深度值2.0;在该操控板中单击“完成”按钮978-7-111-48296-3-Chapter08-1896.jpg,完成拉伸特征1的创建。

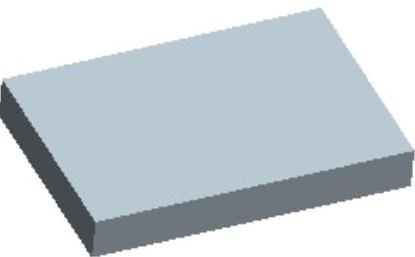

图8.10.3 拉伸特征1

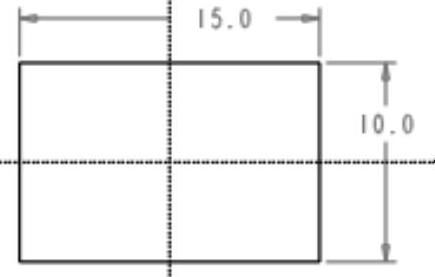

图8.10.4 截面草图

Step3.创建图8.10.5所示的拉伸特征2。单击978-7-111-48296-3-Chapter08-1899.jpg功能选项卡978-7-111-48296-3-Chapter08-1900.jpg区域中的“拉伸”按钮978-7-111-48296-3-Chapter08-1901.jpg;选取图8.10.5所示的模型表面为草绘平面,选取RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter08-1902.jpg;单击978-7-111-48296-3-Chapter08-1903.jpg按钮,绘制图8.10.6所示的截面草图;在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter08-1904.jpg,输入深度值2.0;在该操控板中单击“完成”按钮978-7-111-48296-3-Chapter08-1905.jpg,完成拉伸特征2的创建。


图8.10.5 拉伸特征2

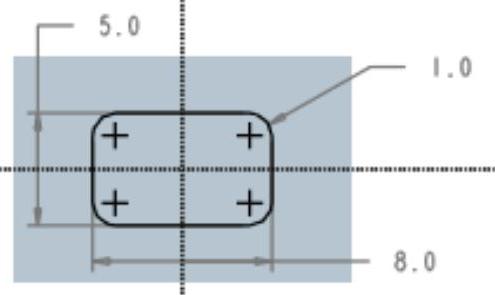

图8.10.6 截面草图(www.daowen.com)

Step4.创建图8.10.7所示的拔模特征1。单击978-7-111-48296-3-Chapter08-1908.jpg功能选项卡978-7-111-48296-3-Chapter08-1909.jpg区域中的978-7-111-48296-3-Chapter08-1910.jpg按钮;在“拔模”操控板中单击978-7-111-48296-3-Chapter08-1911.jpg按钮,激活978-7-111-48296-3-Chapter08-1912.jpg文本框,选取图8.10.8所示的模型表面为要拔模的曲面;激活978-7-111-48296-3-Chapter08-1913.jpg文本框,选取图8.10.8所示的模型表面为拔模枢轴平面;拔模方向如图8.10.7所示,在978-7-111-48296-3-Chapter08-1914.jpg后的文本框中输入拔模角度值-15.0;在“拔模”操控板中单击978-7-111-48296-3-Chapter08-1915.jpg按钮,完成拔模特征1的创建。

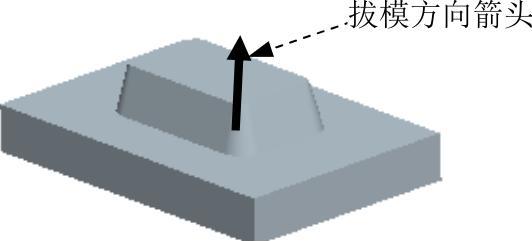

图8.10.7 拔模特征1

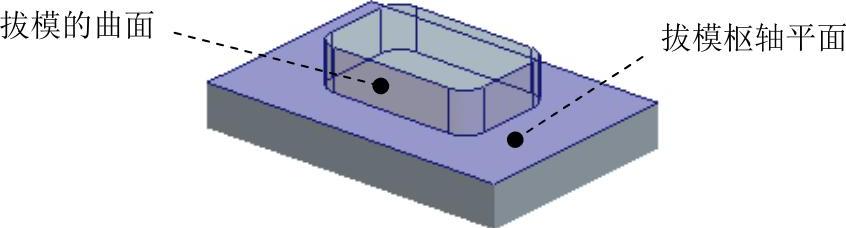

图8.10.8 选取要拔模的曲面和拔模枢轴平面

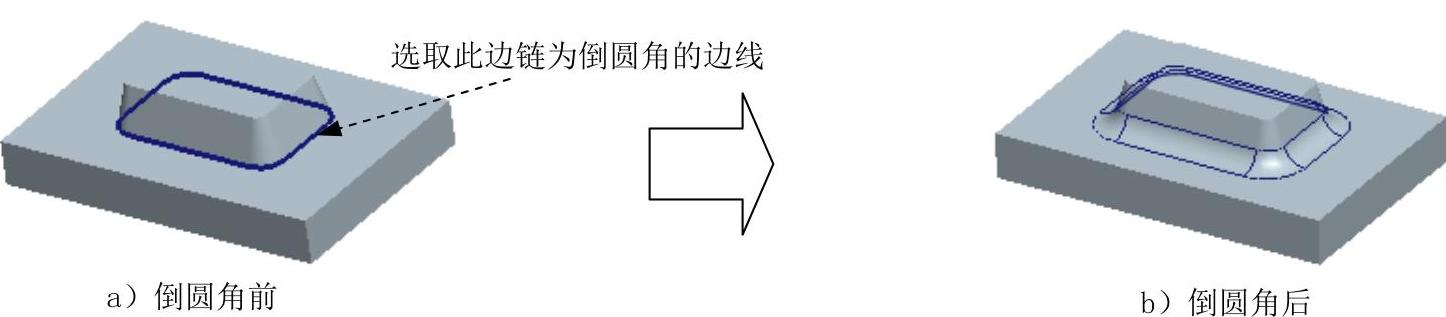

Step5.创建图8.10.9b所示的倒圆角特征1。单击978-7-111-48296-3-Chapter08-1918.jpg功能选项卡978-7-111-48296-3-Chapter08-1919.jpg区域中的978-7-111-48296-3-Chapter08-1920.jpg按钮,选取图8.10.9a所示的边链为倒圆角的边线,输入倒圆角半径值1.0。


图8.10.9 倒圆角特征1

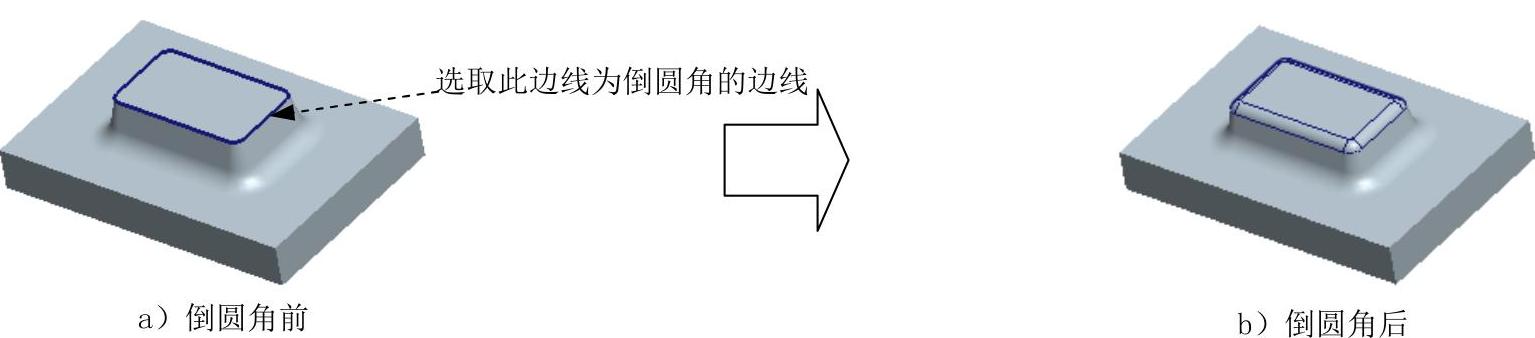

Step6.创建图8.10.10b所示的倒圆角特征2。选取图8.10.10a所示的边线为倒圆角的边线,输入倒圆角半径值0.5。


图8.10.10 倒圆角特征2

Step7.保存零件模型文件。
