Step1.新建一个钣金件模型，命名为SHEETMETAL_CLIP1。

Step2.创建图8.2.2所示的拉伸特征1。在功能选项卡区域中单击“拉伸”按钮，选取FRONT基准平面作为草绘平面，接受系统默认的参考平面和方向；绘制图8.2.3所示的截面草图，接受图8.2.4所示的箭头方向为钣金加厚的方向；在“拉伸”操控板中定义拉伸类型为，深度类型为（即“定值拉伸”），输入深度值为30.0；在后的文本框中输入厚度值0.3。

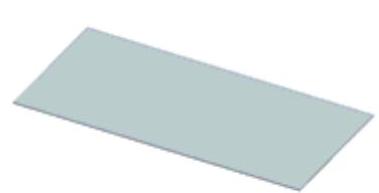

图8.2.2 拉伸特征1

图8.2.3 截面草图

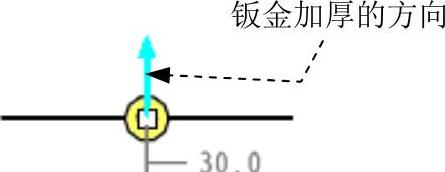

图8.2.4 钣金加厚的方向

Step3.创建图8.2.5所示的拉伸特征2。在功能选项卡区域中单击“拉伸”按钮，在“拉伸”操控板中确认按钮、按钮和按钮被按下；选取图8.2.6所示的模型表面为草绘平面，选取FRONT基准平面为参考平面，方向为；绘制图8.2.7所示的截面草图，接受图8.2.8所示的箭头方向为去材料的方向，深度类型为，选择材料移除的方向类型为（将特征切削至钣金件黑色面所在的侧）。

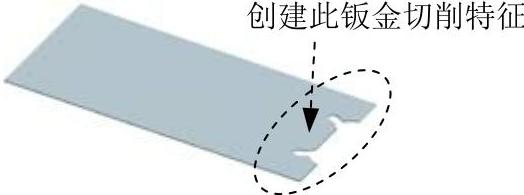

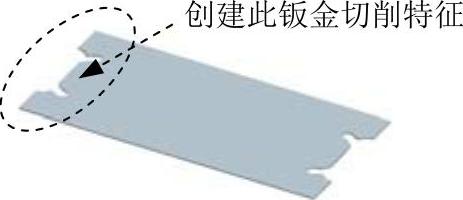

图8.2.5 拉伸特征2

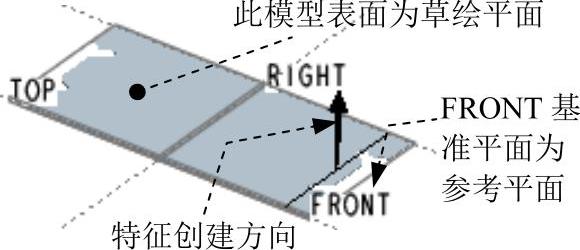

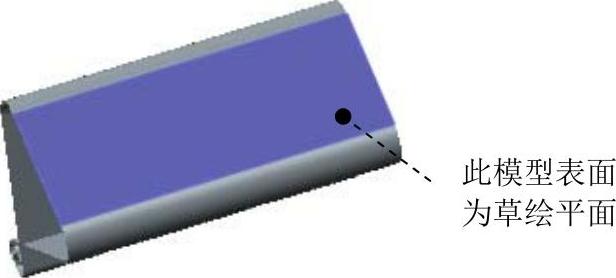

图8.2.6 设置草绘平面

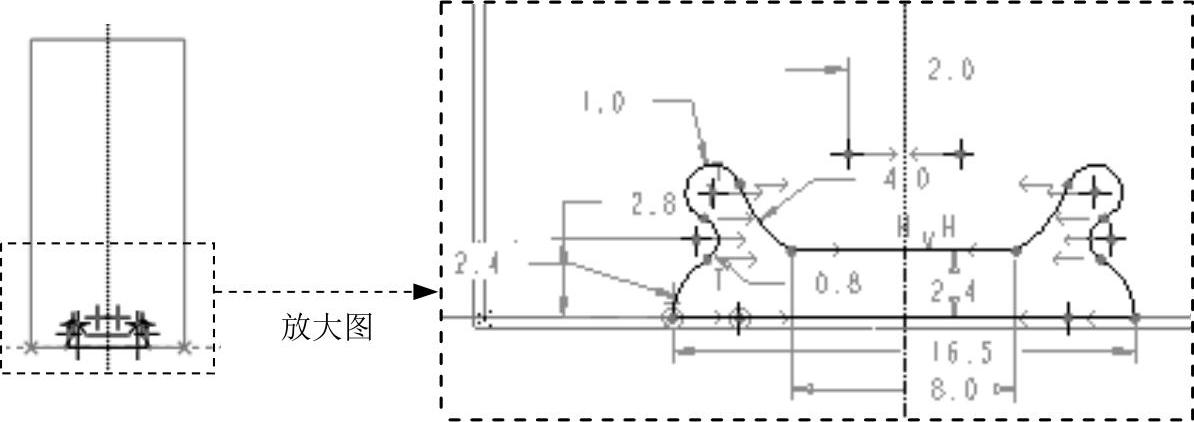

图8.2.7 截面草图2

Step4.创建图8.2.9所示的镜像特征1。在图形区选取Step3所创建的拉伸特征2为镜像源，单击功能选项卡区域中的按钮，再选取图8.2.10所示的RIGHT基准平面为镜像平面；单击按钮，完成镜像特征1的创建。

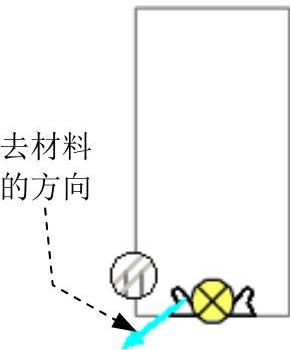

图8.2.8 确定去材料的方向

图8.2.9 镜像特征1

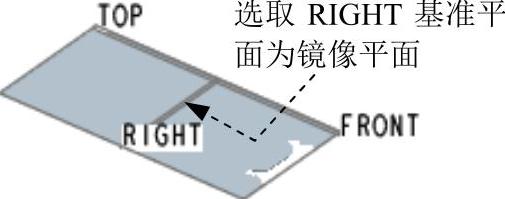

图8.2.10 设置镜像平面

Step5.创建图8.2.11所示的折弯特征1。单击功能选项卡区域下的按钮，系统弹出“折弯”操控板；在该操控板中单击按钮和按钮（使其处于被按下的状态）；单击按钮，选取图8.2.12所示的模型表面为草绘平面；然后单击“折弯线”界面中的按钮，进入草绘环境，选取图8.2.12所示的FRONT基准平面和RIGHT基准平面为参考平面，再单击按钮，绘制图8.2.13所示的折弯线；单击按钮，在系统弹出的界面的下拉列表中选择选项，在“折弯”操控板的后的文本框中输入折弯半径值0.8，折弯半径所在侧为，折弯方向如图8.2.14所示；单击“折弯”操控板中的按钮，预览所创建的折弯特征；然后单击按钮，完成折弯特征1的创建。

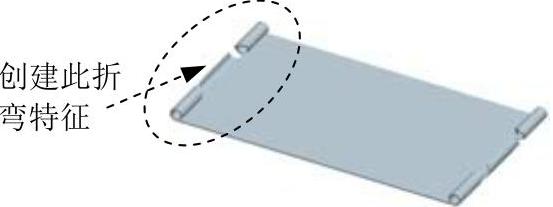

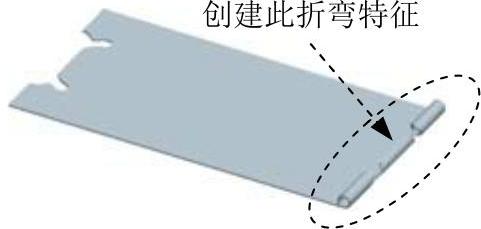

图8.2.11 折弯特征1

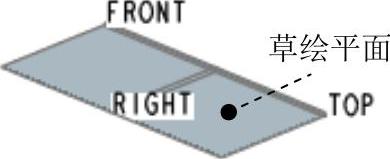

图8.2.12 设置草绘平面

Step6.创建图8.2.15所示的折弯特征2（详细操作步骤参见Step5）。(www.daowen.com)

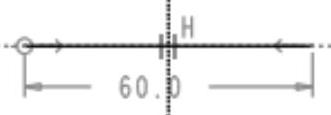

图8.2.13 绘制折弯线

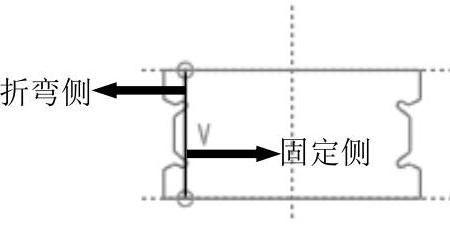

图8.2.14 定义折弯侧和固定侧

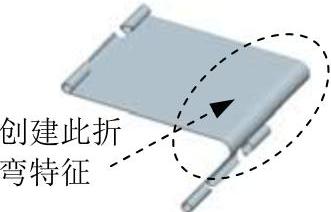

图8.2.15 折弯特征2

Step7.创建图8.2.16所示的折弯特征3。单击功能选项卡区域下的按钮，系统弹出“折弯”操控板；在“折弯”操控板中单击按钮和按钮（使其处于被按下的状态）；单击按钮，选取图8.2.17所示的模型表面为草绘平面，单击“折弯线”界面中的按钮，进入草绘环境，选取FRONT基准平面、图8.2.18所示的边线和RIGHT基准平面为草绘参考；绘制图8.2.18所示的折弯线；单击按钮，在系统弹出的界面的下拉列表中选择选项，在“折弯”操控板的后的文本框中输入折弯角度值125，在后的文本框中输入折弯半径值2，折弯半径所在侧为，折弯方向如图8.2.19所示；单击“折弯”操控板中的按钮，预览所创建的折弯特征；然后单击按钮，完成折弯特征3的创建。

图8.2.16 折弯特征3

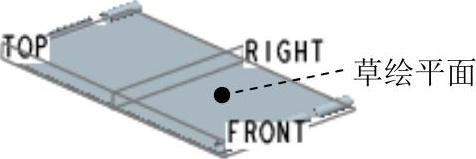

图8.2.17 设置草绘平面

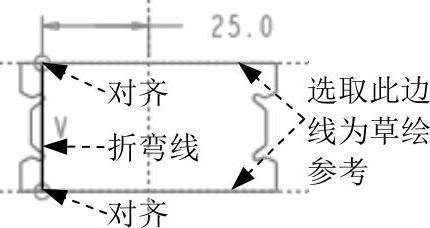

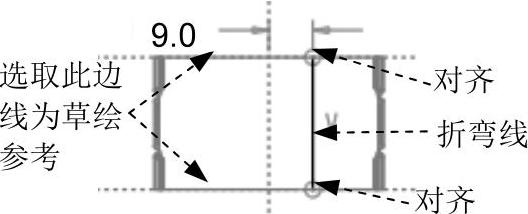

图8.2.18 绘制折弯线

Step8.创建图8.2.20所示的折弯特征4（详细操作步骤参见Step7）。

Step9.创建图8.2.21所示的折弯特征5。单击功能选项卡区域下的按钮，系统弹出“折弯”操控板；在操控板中单击按钮和按钮（使其处于被按下的状态）；单击按钮，选取图8.2.22所示的模型表面为草绘平面，单击“折弯线”界面中的按钮，进入草绘环境，选取FRONT基准平面为草绘参考；绘制图8.2.23所示的折弯线；单击按钮，在系统弹出的界面的下拉列表中选择选项，在“折弯”操控板的后的文本框中输入折弯角度值22，在后的文本框中输入折弯半径值20，折弯半径所在侧为；单击“折弯”操控板中的按钮，预览所创建的折弯特征；然后单击按钮，完成折弯特征5的创建。

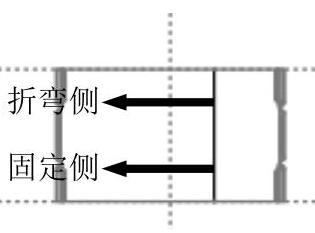

图8.2.19 定义折弯侧和固定侧

图8.2.20 折弯特征4

图8.2.21 折弯特征5

Step10.保存零件模型文件。

图8.2.22 设置草绘平面

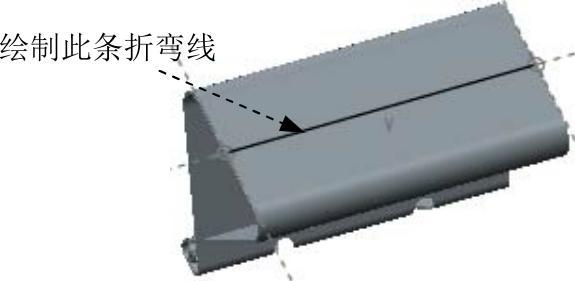

图8.2.23 折弯线
