范例概述

本范例是讲述实体模型转换成钣金件，再在转换成的钣金件上创建钣金特征的过程。第一壁由实体造型转化而来，其他壁采用“平整”命令进行创建，同时还用到了创建转换、“切除”拉伸和倒角命令。零件模型及模型树如图8.1.1所示。

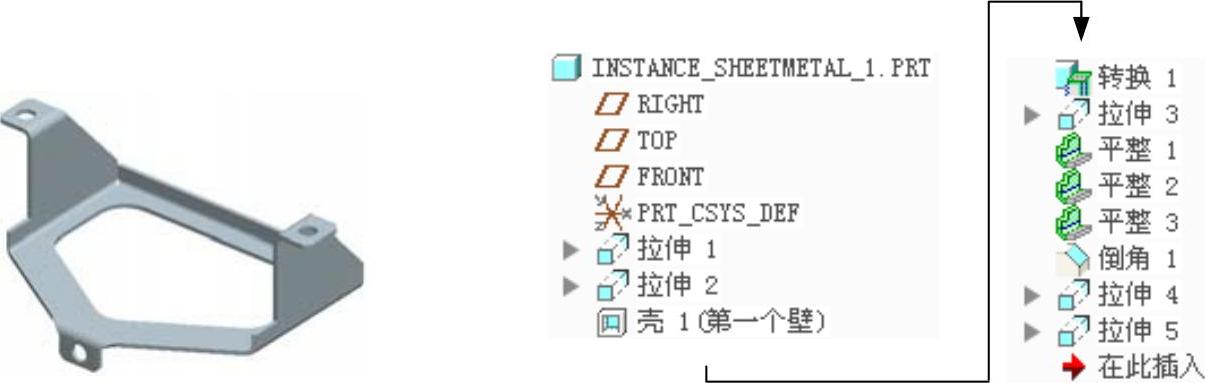

图8.1.1 零件模型及模型树

Step1.新建一个实体零件，命名为INSTANCE_SHEETMETAL_1。选用零件模板。

Step2.创建图8.1.2所示的拉伸特征1。单击功能选项卡区域中的“拉伸”按钮；在图形区右击，从系统弹出的快捷菜单中选择命令；选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；绘制图8.1.3所示的截面草图；在“拉伸”操控板中选择拉伸类型为，输入深度值100.0；在该操控板中单击按钮，完成拉伸特征1的创建。

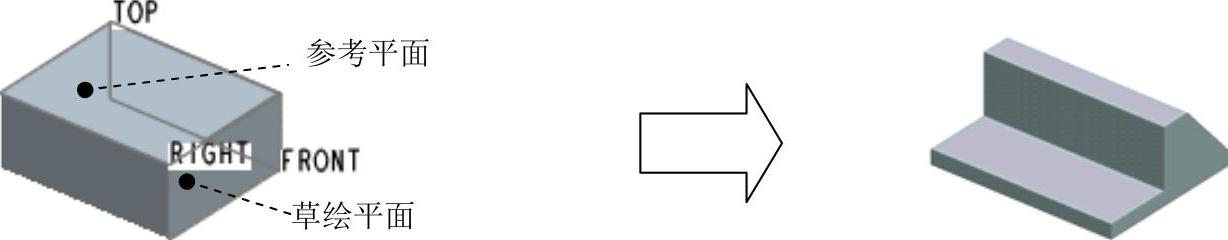

图8.1.2 拉伸特征1

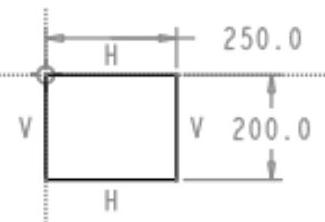

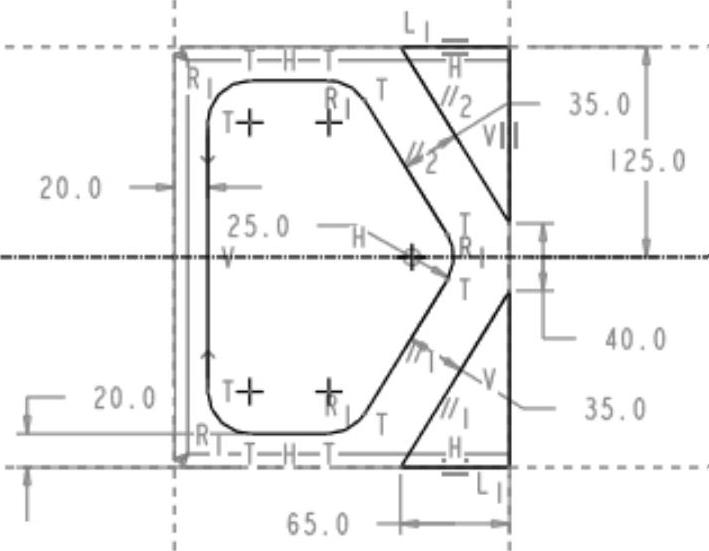

图8.1.3 截面草图

Step3.创建图8.1.4所示的拉伸特征2。在功能选项卡区域中单击“拉伸”按钮；在“拉伸”操控板中按下“移除材料”按钮，分别选取图8.1.4所示的模型表面为草绘平面和参考平面，方向为；绘制图8.1.5所示的截面草图，在“拉伸”操控板中定义拉伸类型为；单击按钮，完成拉伸特征2的创建。

图8.1.4 拉伸特征2

Step4.创建图8.1.6所示的实体零件转换成钣金特征──第一壁。单击功能选项卡区域中的命令；在系统弹出的“第一壁”操控板中单击按钮；在系统的提示下，按住Ctrl键，选取图8.1.6所示的5个模型表面为壳体的移除面；输入钣金壁厚度值4.0，并按Enter键；单击按钮，完成转换钣金特征的创建。

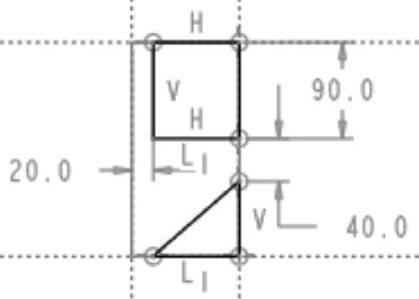

图8.1.5 截面草图

图8.1.6 第一壁

Step5.创建图8.1.7所示的转换特征1。单击功能选项卡区域中的“转换”按钮；在系统弹出的“转换”操控板中单击“边扯裂”按钮，选取图8.1.7所示的两条边线为要扯裂的边；单击“边扯裂”操控板中的按钮，再单击按钮，完成转换特征1的创建。

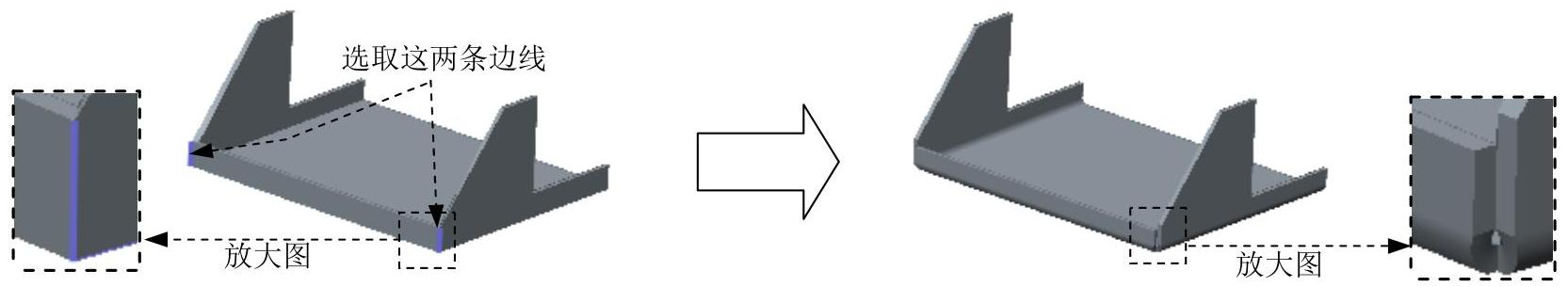

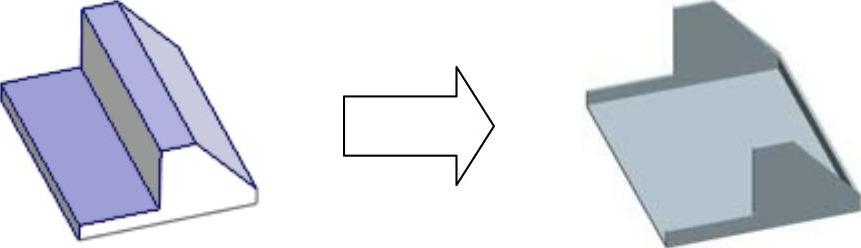

图8.1.7 转换特征1

Step6.创建图8.1.8所示的拉伸特征3。在功能选项卡区域中单击按钮；在“拉伸”操控板中确认按钮、“移除材料”按钮和“切削”选项按钮（移除与曲面垂直的材料）被按下；选取图8.1.9所示的模型表面为草绘平面，RIGHT基准平面为参考平面，方向为；绘制图8.1.10所示的截面草图，在“拉伸”操控板中定义拉伸类型为；单击按钮，完成拉伸特征3的创建。

图8.1.8 拉伸特征3

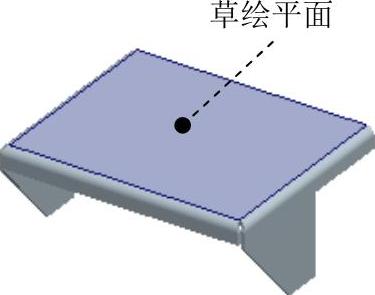

图8.1.9 设置草绘平面

图8.1.10 截面草图

Step7.创建图8.1.11所示的附加钣金壁平整特征1。单击功能选项卡区域中的“平整”按钮，系统弹出“平整”操控板；在系统的提示下，选取图8.1.12所示的模型边线为附着边；在“平整”操控板中选择选项，在后的文本框中输入角度值90.0；确认按钮（在连接边上添加折弯）被按下，并在其后的文本框中输入折弯半径值4.0；折弯半径所在侧为（内侧，即标注折弯的内部曲面），单击按钮，系统弹出图8.1.13所示的界面，分别输入数值0.0、35.0、0.0，单击Enter键；在“平整”操控板中单击按钮，在系统弹出界面的下拉列表中选择选项；在该操控板中单击按钮，在系统弹出的界面中选中复选框和单选项；在“平整”操控板中单击按钮，预览所创建的特征；确认无误后，单击“完成”按钮。(www.daowen.com)

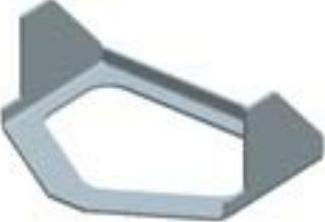

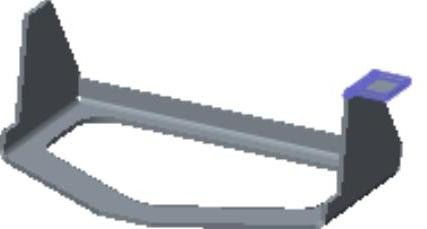

图8.1.11 平整特征1

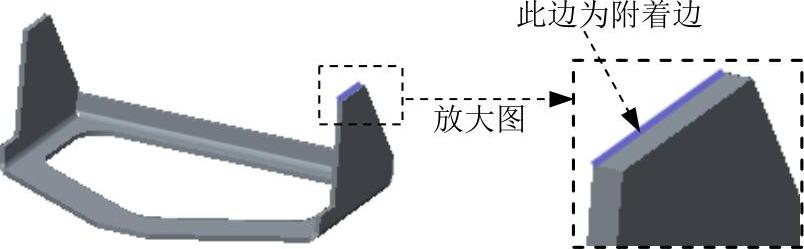

图8.1.12 定义附着边

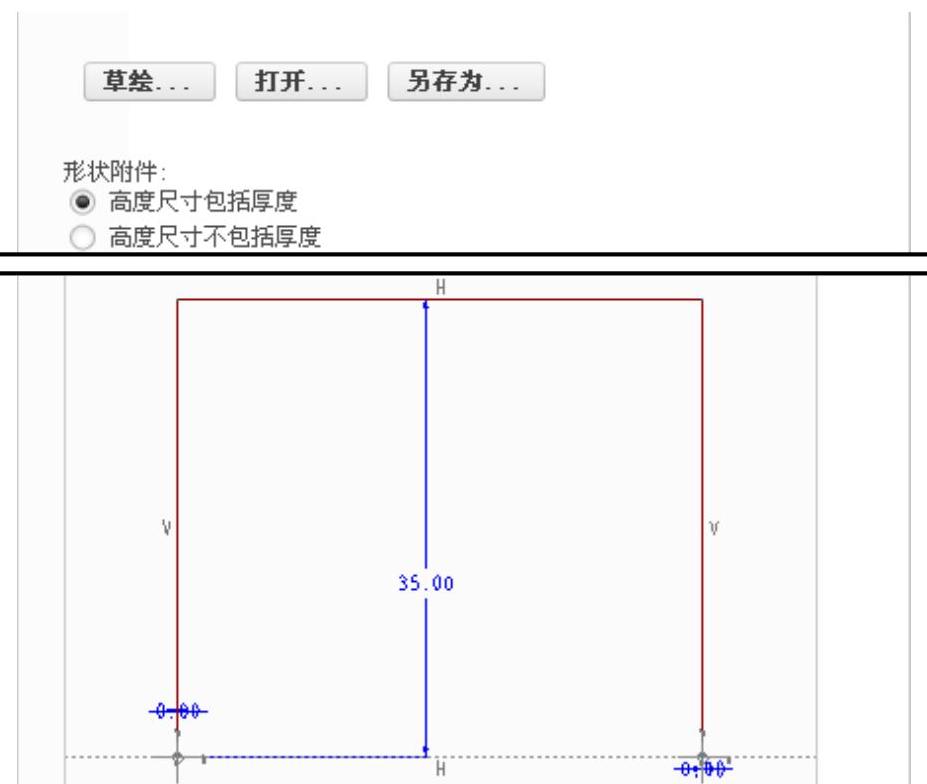

图8.1.13 “形状”界面（一）

Step8.依同样的方法创建另一侧的附加钣金壁平整特征2，如图8.1.14所示。

Step9.创建图8.1.15所示的附加钣金壁平整特征3。“形状”界面中的参数设置如图8.1.16所示，其他设置参见Step7。

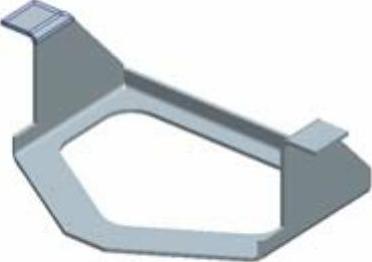

图8.1.14 平整特征2

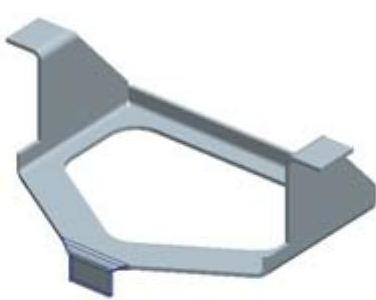

图8.1.15 平整特征3

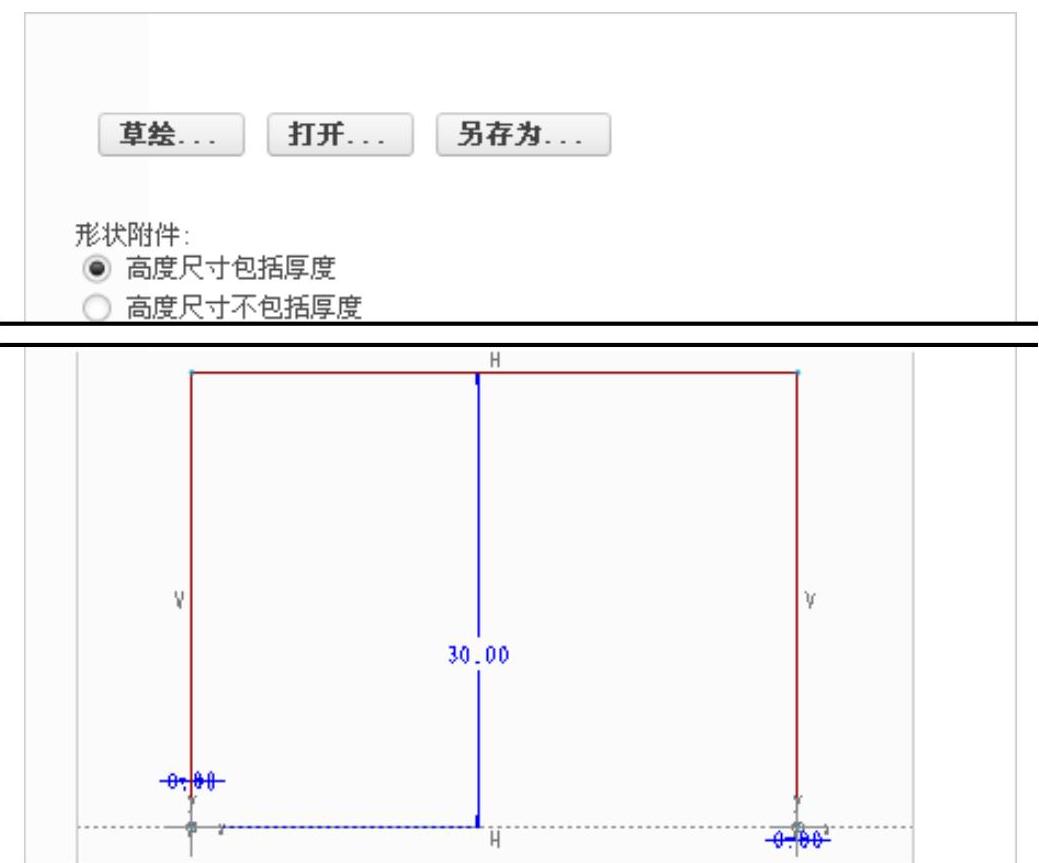

图8.1.16 “形状”界面（二）

Step10.创建图8.1.17所示的倒角特征1。在功能选项卡下拉菜单中选择命令，此时系统弹出“边倒角”操控板；选取图8.1.17所示的6条边线为倒角边线，选取边倒角类型为，输入倒角值5.0。

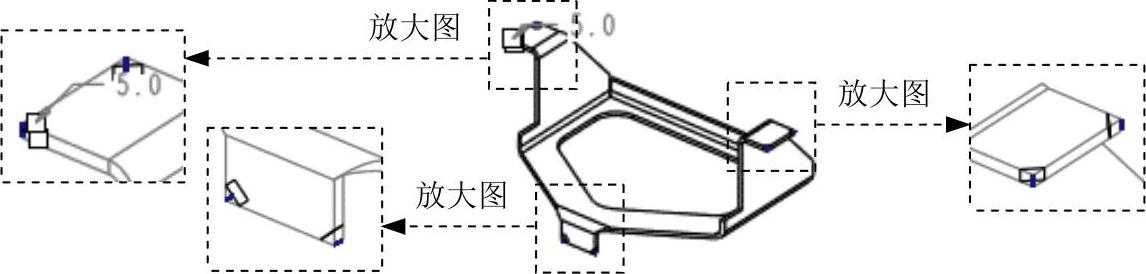

图8.1.17 倒角特征1

Step11.创建图8.1.18所示的拉伸特征4。在功能选项卡区域中单击按钮；在“拉伸”操控板中确认按钮、按钮和按钮被按下；选取图8.1.18所示的模型表面为草绘平面，选取FRONT基准平面为参考平面，方向为；绘制图8.1.19所示的截面草图，在“拉伸”操控板中定义拉伸类型为；单击按钮，完成拉伸特征4的创建。

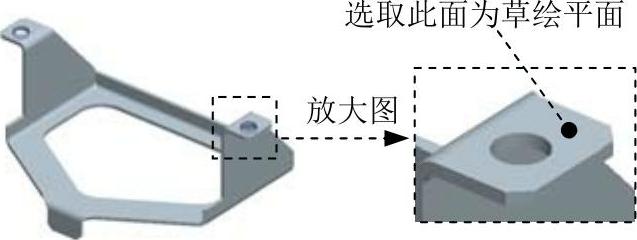

图8.1.18 拉伸特征4

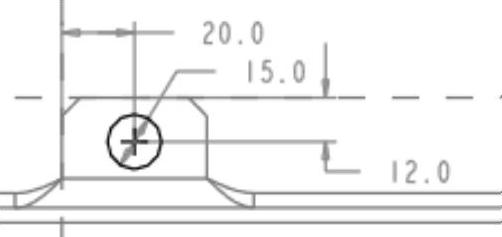

图8.1.19 截面草图

Step12.创建图8.1.20所示的拉伸特征5。在功能选项卡区域中单击按钮；在“拉伸”操控板中确认按钮、按钮和按钮被按下；选取图8.1.20所示的模型表面为草绘平面，选取FIGHT基准平面为参考平面，方向为；绘制图8.1.21所示的截面草图，在“拉伸”操控板中定义拉伸类型为；单击按钮，完成拉伸特征5的创建。

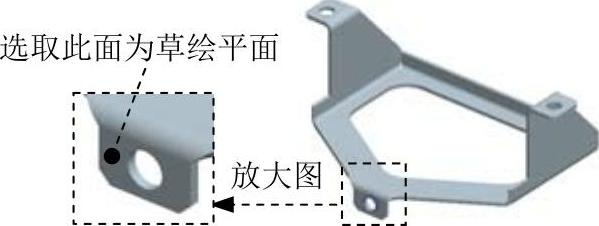

图8.1.20 拉伸特征5

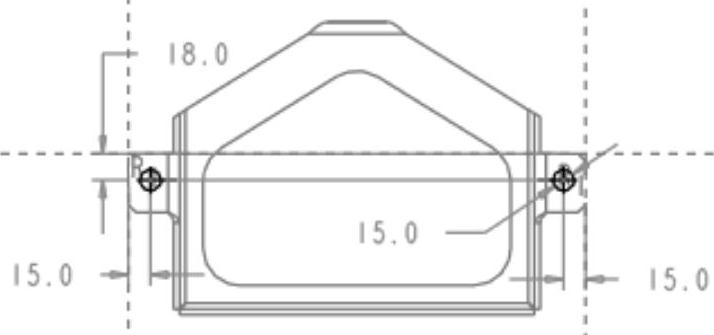

图8.1.21 截面草图

Step13.保存零件模型文件。
