Stage1.设置工作目录和打开文件

将工作目录设置至D:\creo3.4\work\ch07.02\method1，然后打开钣金文件sm_extrude_relief.prt。

Stage2.展平钣金件

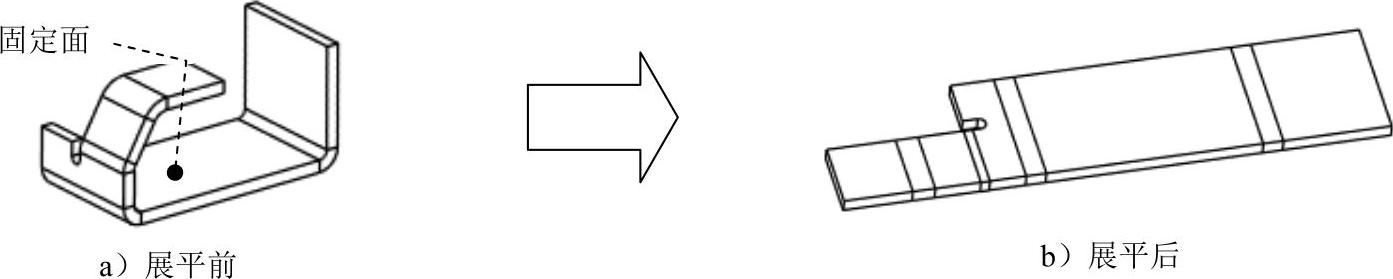

用展平命令将三维钣金件展平为二维的平板，如图7.2.2所示。

图7.2.2 创建钣金展开

Step1.单击功能选项卡区域中的“展平”按钮，此时系统弹出“展平”操控板。

Step2.定义固定面。在“展平”操控板中单击按钮，在系统的提示下，选取图7.2.2a所示的表面为固定面。

Step3.单击按钮，完成展平特征的创建。

Stage3.创建族表

创建族表，在族表中产生一个不含展平特征的实例零件。

Step1.选择下拉菜单命令，系统弹出“族表”对话框。

Step2.增加族表的列。在“族表”对话框中，选择下拉菜单命令；在“族项”对话框的区域中选中单选项，则系统弹出菜单，选择命令；然后在模型树中选取Stage2创建的展平特征，再选择命令；单击“族项”对话框中的按钮。

Step3.增加族表的行。在“族表”对话框中，选择下拉菜单命令，系统立即添加新的一行（图7.2.3），单击*号栏，将*号改成N，这样在SM_EXTRUDE_RELIEF_INST实例中就不显示展平特征。

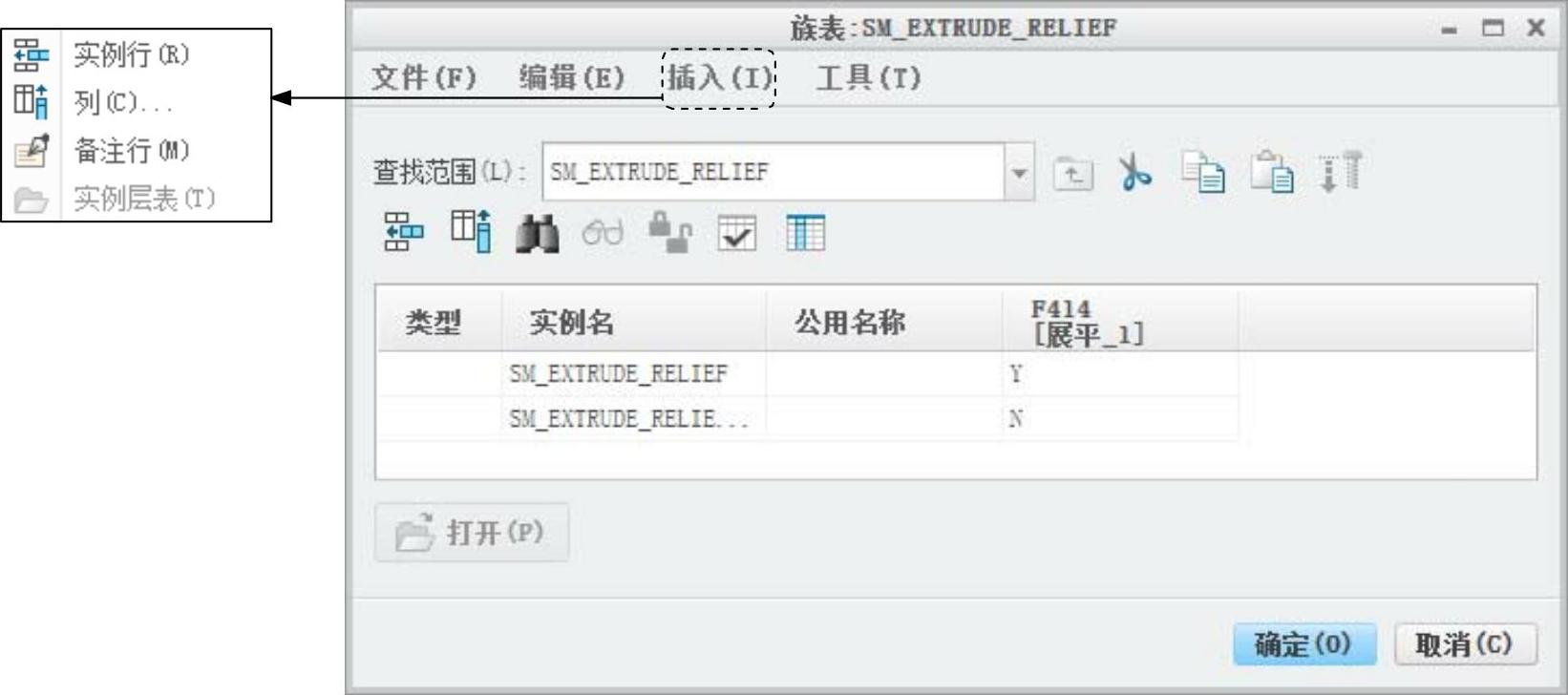

图7.2.3 “族表”对话框

Step4.单击“族表”对话框中的按钮，然后保存钣金零件。

Stage4.创建钣金工程图

Step1.新建一个工程图文件。单击“新建”按钮，在系统弹出的“新建”对话框中，选中区域中的单选项，在文本框输入文件名sm_drawing；取消选中复选框，然后单击按钮；在系统弹出的“新建绘图”对话框中，在区域中选中单选项；在区域中选择图纸的方向为“横向”，再在区域中选择图纸的为A2；单击按钮，系统弹出“选择实例”对话框，选取该零件的“普通模型”，然后单击按钮。

Step2.创建图7.2.4所示的展开视图。在绘图区右击，从系统弹出的快捷菜单中选择命令；在系统的提示下，在屏幕图形区选择一点，此时系统弹出“绘图视图”对话框；在该对话框的区域中选取视图方向为FRONT，然后单击按钮；在该对话框的区域中选择选项，选中单选项，然后输入比例值1.0；单击该对话框中的按钮，完成展开视图的创建。

说明：还有一种选择“普通视图”（“常规”）命令的方法，选择命令。(www.daowen.com)

注意：如果想要删除图7.2.4所示的展开视图中的折弯角度标识，其方法如下：在图7.2.4所示的图形中单击要拭除的折弯角度标识，右击，从系统弹出的快捷菜单中选择命令。

Step3.在工程图中添加不含展平特征的三维模型的族表实例。单击功能选项卡区域中的“绘图模型”按钮，在系统弹出的菜单中选择命令；在系统弹出的“打开”对话框中单击按钮，然后打开进程中的模型文件sm_extrude_relief.prt；此时系统弹出“选择实例”对话框，选取该零件模型的SM_EXTRUDE_RELIEF_INST实例，然后单击按钮，在菜单中选择命令。

Step4.创建三维钣金件的主视图（图7.2.5）。在绘图区右击，从系统弹出的快捷菜单中选择命令；在系统的提示下，在屏幕图形区选择一点，此时系统弹出“绘图视图”对话框；在该对话框的区域中选择视图方向BOTTOM，然后单击按钮；在该对话框的区域中选择选项，选中单选项，再输入比例值1.0；单击该对话框中的按钮，完成主视图的创建。

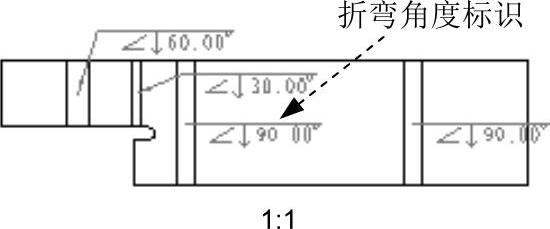

图7.2.4 创建展开视图

图7.2.5 创建主视图

Step5.创建三维钣金件的左视图（图7.2.6）。选取图7.2.6所示的主视图，然后右击，从系统弹出的快捷菜单中选择命令；在系统的提示下，在主视图的右部任意选择一点，则系统自动创建左视图。

说明：选择投影视图命令的另一方法：选取绘图区中要创建投影视图的视图，单击按钮。

Step6.创建三维钣金件的俯视图（图7.2.7）。选取主视图，然后右击，从系统弹出的快捷菜单中选择命令；在系统的提示下，在主视图的下面任意选择一点，则系统自动创建俯视图。

Step7.插入新实例的立体图（图7.2.8）。在绘图区右击，从系统弹出的快捷菜单中选择命令；在系统的提示下，在图形区选择一点，此时系统弹出“绘图视图”对话框；在该对话框的区域中选择“默认方向”，然后单击按钮；在该对话框的区域中选择选项，选中单选项，再输入比例值1.0；单击该对话框中的按钮，完成立体图的创建。

图7.2.6 创建左视图

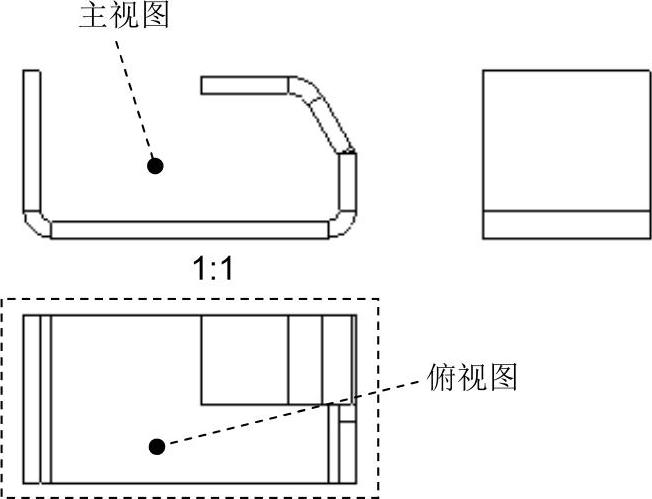

图7.2.7 创建俯视图

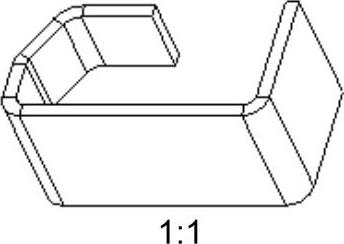

图7.2.8 创建立体图

Step8.进行尺寸标注。选择命令，创建部分尺寸；在工具栏中选择命令，创建其余尺寸。

Step9.保存工程图文件。
