Step1.选择下拉菜单命令，系统弹出“模型属性”对话框，在“模型属性”对话框中单击区域中后面的选项，系统弹出图6.6.2所示的“折弯顺序”对话框。

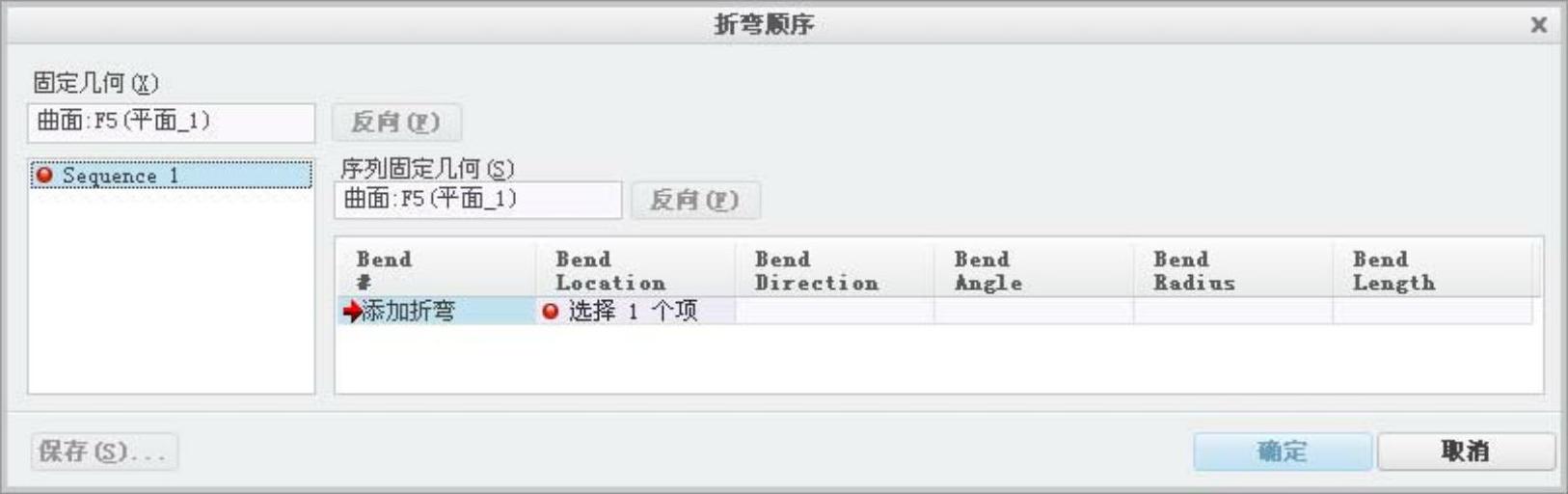

图6.6.2 “折弯顺序”对话框

Step2.定义折弯步骤1。

（1）定义折弯固定面。系统自动选取图6.6.3所示的模型表面为固定面（一）。

（2）定义折弯区域。在系统的提示下，选取图6.6.4所示的两个区域为折弯区。

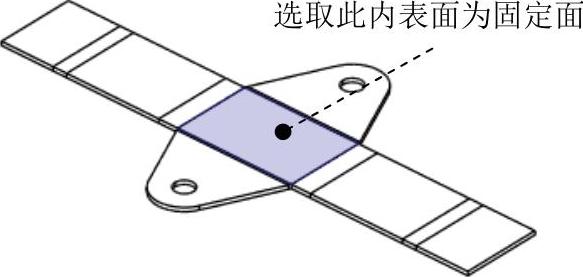

图6.6.3 选取固定面（一）

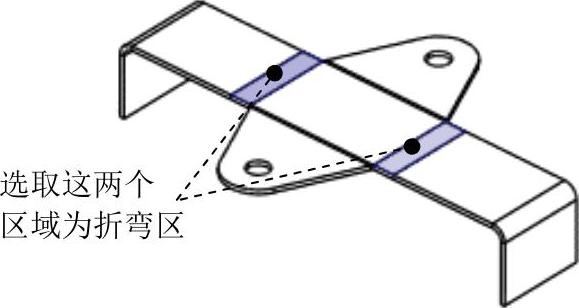

图6.6.4 选取折弯区

注意：选取折弯区时，必须选取平面，不能选取边线。

Step3.定义折弯步骤2。

（1）在“折弯顺序”对话框中的左侧列表中单击选项。

（2）定义折弯固定面。系统自动选取图6.6.5所示的模型表面为固定面（二）。

（3）在系统的提示下，选取图6.6.6所示的两个区域为折弯区。

(www.daowen.com)

图6.6.5 选取固定面（二）

图6.6.6 选取折弯区

Step4.定义折弯步骤3。

（1）在“折弯顺序”对话框中的左侧列表中单击选项。

（2）定义折弯固定面。系统自动选取图6.6.7所示的模型表面为固定面（三）。

（3）在系统的提示下，选取图6.6.8所示的两个区域为折弯区。

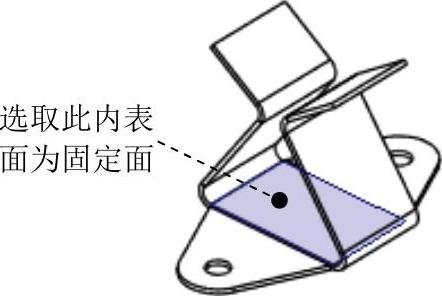

图6.6.7 选取固定面（三）

图6.6.8 选取折弯区

Step5.保存折弯顺序表。单击“折弯顺序”对话框中的按钮，系统弹出图6.6.9所示的“保存副本”对话框，输入文件名称BEND_ORDER_TABLE，保存类型为TXT格式，单击按钮。

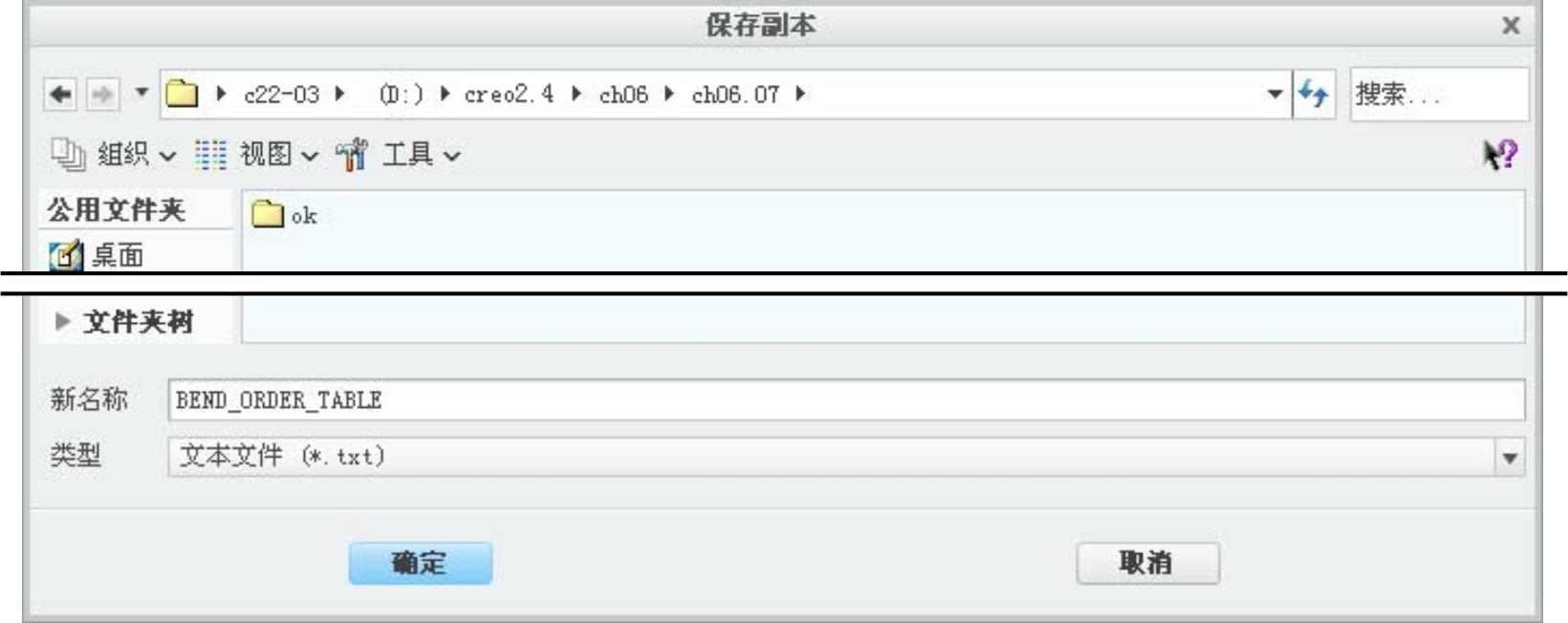

图6.6.9 “保存副本”对话框

Step6.单击“折弯顺序”对话框中的按钮，关闭“折弯顺序”对话框。
