在“模型属性”对话框中单击978-7-111-48296-3-Chapter06-123.jpg区域中978-7-111-48296-3-Chapter06-124.jpg后面的978-7-111-48296-3-Chapter06-125.jpg按钮,然后单击978-7-111-48296-3-Chapter06-126.jpg区域978-7-111-48296-3-Chapter06-127.jpg后面的978-7-111-48296-3-Chapter06-128.jpg按钮,系统弹出图6.5.2所示的“TABLE1-折弯余量表”窗口。折弯表中的各部分功能介绍如下。

(1)计算公式(Formula):如图6.5.2所示,在表的上部有一个计算展开长度的公式SHMTL=(0.55*SHMTT)+(PI*SHMTR)/2.0,在表中有不同的折弯内侧半径值与材料厚度,而表的主体则为不同的展开长度值。当系统检测到钣金模型的内径(SHMTR)与厚度(SHMTT)之后,如果内径、厚度与折弯表的值完全吻合,则系统就使用折弯表中的值作为展开长度;如果内径、厚度的值处于表中的两个值之间,则系统自动以“插值法”计算展开长度;如果数值在折弯表的范围以外,若表中有公式,则使用表中的公式计算展开长度,若表中没有公式,则使用标准公式L=(0.5×PI×R+Y×T)×θ/90计算展开长度。

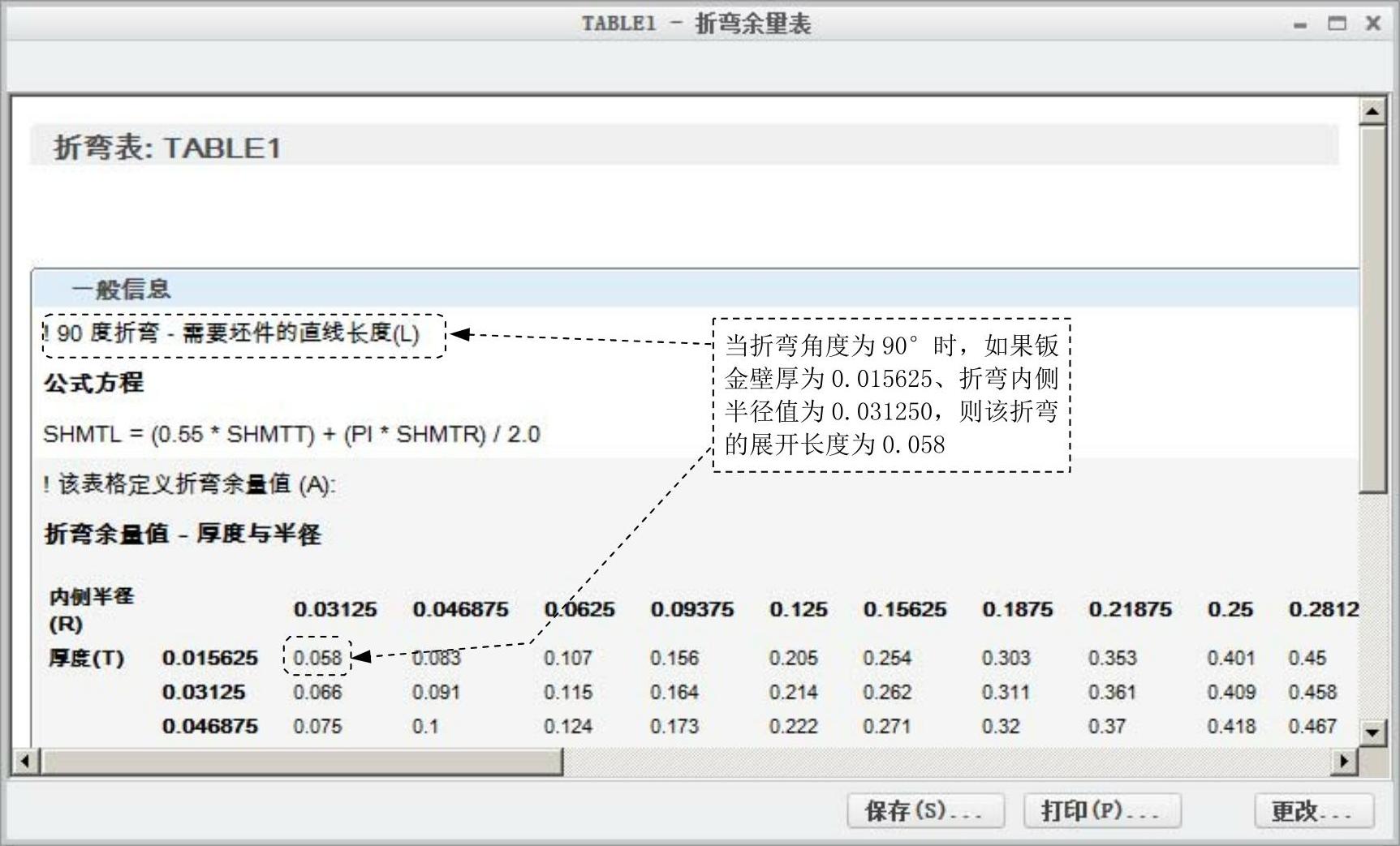

图6.5.2 “TABLE1-折弯余量表”窗口(www.daowen.com)

(2)材料类型(Material):该部分让用户输入此折弯表所适用的材质等信息。

(3)表格数据(Table Date):在折弯表下部的表格数据(Table Date)中,提供了在特定的折弯内径R及材料厚度T下的展开长度值A。该区域的数据与转换公式配合使用。

(4)转换公式:有时在折弯表中可以输入一个转换公式,此时若由计算公式所求得的L值不等于表格数据中的A值,则系统用转换公式求得L值,并使用此L值作为折弯处的展开长度。如果没有在折弯表中输入任何转换公式,则系统自动以A值作为折弯处的展开长度。
