如何进行钣金平整成形

时间:2023-07-01 理论教育 版权反馈
【摘要】:平整成形用于将钣金成形特征展平,如图5.3.24所示。在进行平整成形时,需注意以下几点。Step1.将工作目录设置至D:\creo3.4\work\ch05.03,打开文件sm_flat_form.prt。图5.3.24 平整成形图5.3.25 “平整成形”操控板Step3.选取成形表面。

如何进行钣金平整成形

平整成形(Flatten Form)用于将钣金成形特征展平,如图5.3.24所示。

在进行平整成形时,需注意以下几点。

●要平整的成形特征需位于钣金件的平面上,如果成形特征经过了折弯,则无法将其平整,经过折弯的成形特征可在钣金件展平(Unbend)后进行平整。

●如果折弯处需要创建成形特征,建议先创建成形特征,然后进行折弯。

●如果成形特征不能折弯,建议创建成形特征后,随即将成形特征进行平整,然后进行折弯。

1.选取平整成形命令

选择平整成形命令的方法:单击978-7-111-48296-3-Chapter05-265.jpg功能选项卡978-7-111-48296-3-Chapter05-266.jpg区域978-7-111-48296-3-Chapter05-267.jpg下的978-7-111-48296-3-Chapter05-268.jpg按钮

2.平整成形特征的一般操作过程

下面说明平整成形特征的一般操作过程。(www.daowen.com)

Step1.将工作目录设置至D:\creo3.4\work\ch05.03,打开文件sm_flat_form.prt。

Step2.单击978-7-111-48296-3-Chapter05-269.jpg功能选项卡978-7-111-48296-3-Chapter05-270.jpg区域978-7-111-48296-3-Chapter05-271.jpg下的978-7-111-48296-3-Chapter05-272.jpg按钮,此时系统弹出图5.3.25所示的“平整成形”操控板。

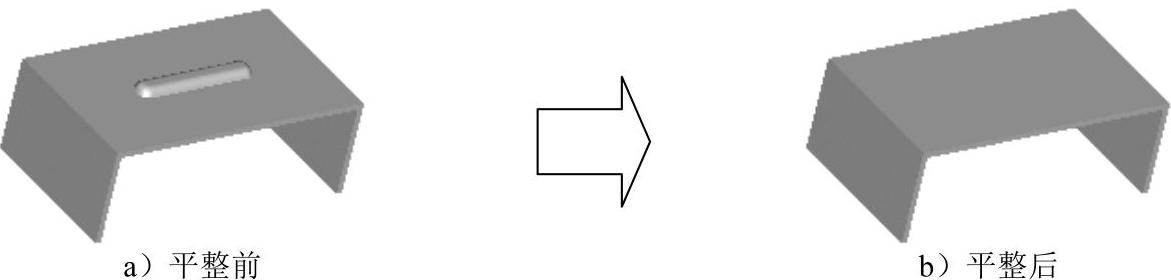

图5.3.24 平整成形


图5.3.25 “平整成形”操控板

Step3.选取成形表面。在模型中选取成形特征中的任意一个表面(注意:不要在模型树中选取成形特征)。

Step4.单击“平整成形”操控板中的978-7-111-48296-3-Chapter05-275.jpg按钮,可浏览所创建的特征,然后单击978-7-111-48296-3-Chapter05-276.jpg按钮。
