创建带排除面的凸模成形特征

带排除面的成形特征就是指成形特征的某个或某几个表面是破漏的,图5.3.14所示是以模具方式创建带排除面的成形特征的例子,其操作过程如下。

Stage1.创建图5.3.15所示的凸模(Punch)冲模零件

Step1.新建一个零件的三维模型,将零件的模型命名为sm_louver.prt。

Step2.创建图5.3.16所示的拉伸特征1。

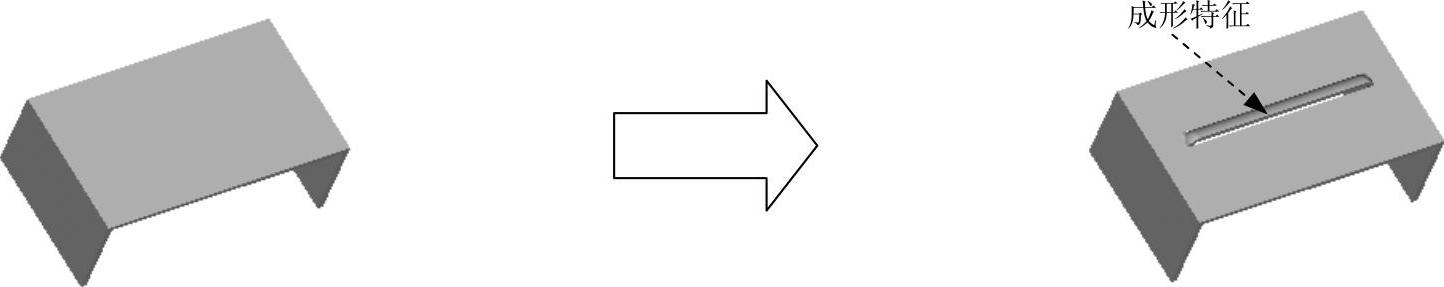

图5.3.14 成形特征

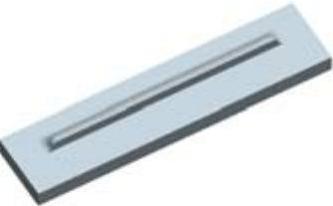

图5.3.15 创建Die成形模具

(1)选择命令。单击978-7-111-48296-3-Chapter05-231.jpg功能选项卡978-7-111-48296-3-Chapter05-232.jpg区域中的“拉伸”按钮978-7-111-48296-3-Chapter05-233.jpg

(2)绘制截面草图。在图形区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter05-234.jpg命令;选取FRONT基准平面为草绘平面,RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter05-235.jpg;单击978-7-111-48296-3-Chapter05-236.jpg按钮,绘制图5.3.17所示的截面草图1。

(3)定义拉伸属性。在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter05-237.jpg,输入深度值8.0。

(4)在该操控板中单击“完成”按钮978-7-111-48296-3-Chapter05-238.jpg,完成拉伸特征1的创建。

Step3.创建图5.3.18所示的旋转特征1。

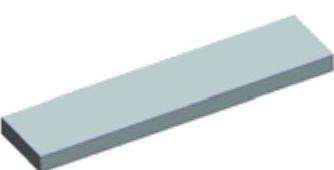

图5.3.16 拉伸特征1

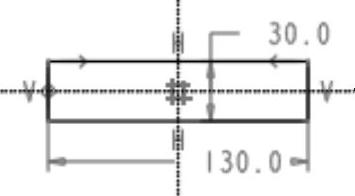

图5.3.17 截面草图1


图5.3.18 旋转特征1

(1)选择命令。单击978-7-111-48296-3-Chapter05-242.jpg功能选项卡978-7-111-48296-3-Chapter05-243.jpg区域中的“旋转”按钮978-7-111-48296-3-Chapter05-244.jpg

(2)绘制截面草图。在图形区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter05-245.jpg命令;选取TOP基准平面为草绘平面,RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter05-246.jpg;单击978-7-111-48296-3-Chapter05-247.jpg按钮,绘制图5.3.19所示的截面草图2。

(3)定义旋转属性。在“旋转”操控板中选择旋转类型为978-7-111-48296-3-Chapter05-248.jpg,在角度文本框中输入角度值90.0,并按Enter键。

(4)在该操控板中单击“完成”按钮978-7-111-48296-3-Chapter05-249.jpg,完成旋转特征1的创建。

Step4.创建图5.3.20所示的倒圆角1,倒圆角半径值为3.5。(www.daowen.com)


图5.3.19 截面草图2

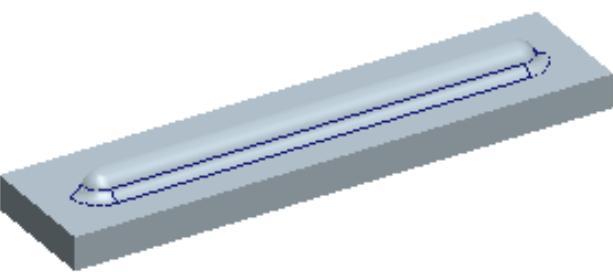

图5.3.20 倒圆角1

Step5.保存零件模型文件。

Stage2.创建图5.3.21所示的成形特征

Step1.将工作目录设置至D:\creo3.4\work\ch05.03,打开文件sm_ex1.prt。


图5.3.21 成形特征

Step2.单击978-7-111-48296-3-Chapter05-253.jpg功能选项卡978-7-111-48296-3-Chapter05-254.jpg区域978-7-111-48296-3-Chapter05-255.jpg下的978-7-111-48296-3-Chapter05-256.jpg按钮,此时系统弹出“凸模”操控板。

Step3.在操控板中单击“打开”按钮978-7-111-48296-3-Chapter05-257.jpg,选择sm_louver.prt文件,并将其打开;单击操控板中的978-7-111-48296-3-Chapter05-258.jpg按钮,此时系统弹出“放置”选项卡。

Step4.定义成形模具的放置。如果成形模具显示为整屏,可调整其窗口大小。

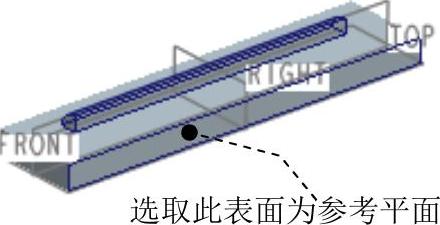

(1)定义配对约束。在“放置”选项卡中选择约束类型为“重合”,然后分别在模具模型和钣金件中选取图5.3.22所示的重合面。

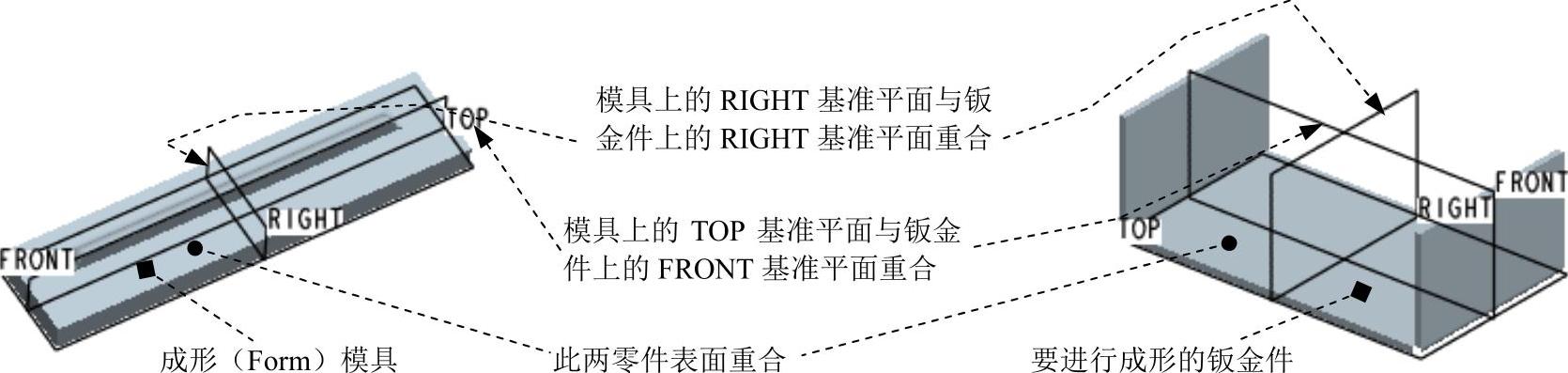

图5.3.22 操作过程

(2)定义重合约束。在“放置”选项卡中单击“新建约束”字符,选择新增加的约束类型为“重合”,分别选取图5.3.22所示的重合面(模具上的RIGHT基准平面与钣金件上的RIGHT基准平面)。

(3)定义重合约束。在“放置”选项卡中单击“新建约束”字符,选择新增加的约束类型为“重合”,分别选取图5.3.22所示的重合面(模具上的TOP基准平面与钣金件上的FRONT基准平面)。此时“放置”选项卡中显示“完全约束”。

(4)单击操控板中的978-7-111-48296-3-Chapter05-260.jpg按钮,将“放置”选项卡关闭。

Step5.定义排除面。单击978-7-111-48296-3-Chapter05-261.jpg选项卡并单击978-7-111-48296-3-Chapter05-262.jpg下的空白区域,然后选取图5.3.23所示的表面为排除面。

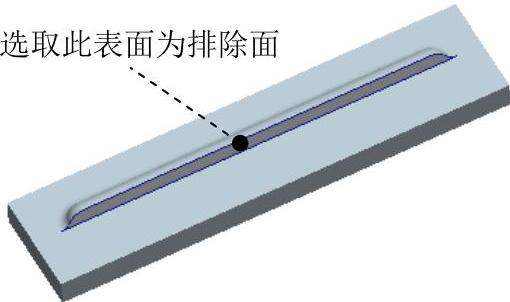

图5.3.23 选取排除面

Step6.单击“凸模”对话框中的978-7-111-48296-3-Chapter05-264.jpg按钮,完成成形特征的创建。

Step7.保存零件模型文件。
