创建冲孔:钣金切削特征定义为用户自定义特征

1.选取冲孔命令

选取钣金冲孔命令的方法:选择978-7-111-48296-3-Chapter05-109.jpg功能选项卡978-7-111-48296-3-Chapter05-110.jpg下拉菜单中的978-7-111-48296-3-Chapter05-111.jpg命令。

2.钣金冲孔的一般创建过程

下面举例说明钣金冲孔的一般创建过程。与创建凹槽一样,先在某个钣金件上的折弯处创建一个冲孔用户自定义特征(图5.2.15),然后再在另一个钣金件上的折弯处使用冲孔用户自定义特征创建冲孔(图5.2.16),其操作过程如下。

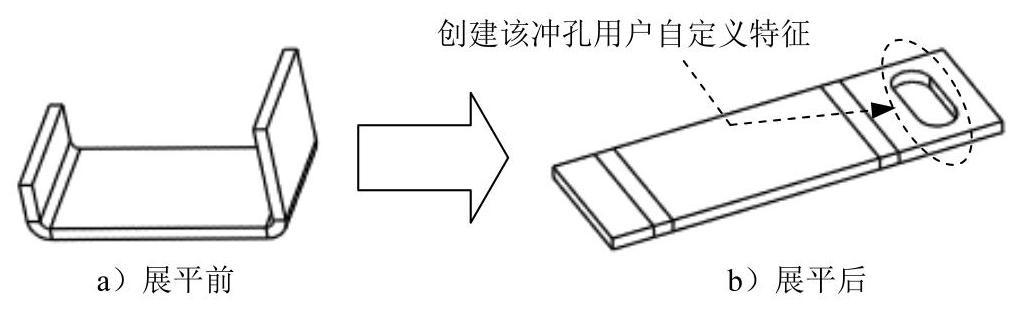

图5.2.15 创建冲孔用户自定义特征

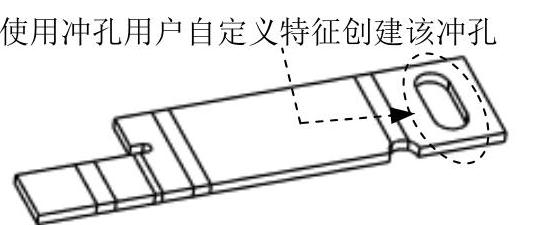

图5.2.16 使用冲孔用户自定义特征创建冲孔

Stage1.创建冲孔的用户自定义特征

下面先打开某个钣金件并将其展平,然后再在展平的钣金件上的折弯处创建一个冲孔用户自定义特征。

Step1.将工作目录设置至D:\creo3.4\work\ch05.02\sm_punch,打开文件sm_punch_udf.prt。

Step2.创建钣金展平。

(1)单击978-7-111-48296-3-Chapter05-114.jpg功能选项卡978-7-111-48296-3-Chapter05-115.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter05-116.jpg,此时系统弹出“展平”操控板。

(2)定义固定面。在系统978-7-111-48296-3-Chapter05-117.jpg的提示下,选取图5.2.17所示的表面为固定面。

(3)单击978-7-111-48296-3-Chapter05-118.jpg按钮,完成展平特征的创建。

Step3.创建图5.2.18所示的钣金切削特征。

(1)选择命令。单击978-7-111-48296-3-Chapter05-119.jpg功能选项卡978-7-111-48296-3-Chapter05-120.jpg区域中的“拉伸”按钮978-7-111-48296-3-Chapter05-121.jpg,确认978-7-111-48296-3-Chapter05-122.jpg按钮、978-7-111-48296-3-Chapter05-123.jpg按钮和978-7-111-48296-3-Chapter05-124.jpg按钮被按下。


图5.2.17 展平钣金件

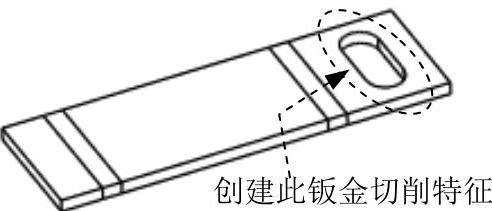

图5.2.18 创建钣金切削特征

(2)绘制截面草图。选取图5.2.19所示的模型表面1为草绘平面,图5.2.19所示的模型表面2为参考平面,方向为978-7-111-48296-3-Chapter05-127.jpg;单击978-7-111-48296-3-Chapter05-128.jpg按钮,绘制图5.2.20所示的截面草图。

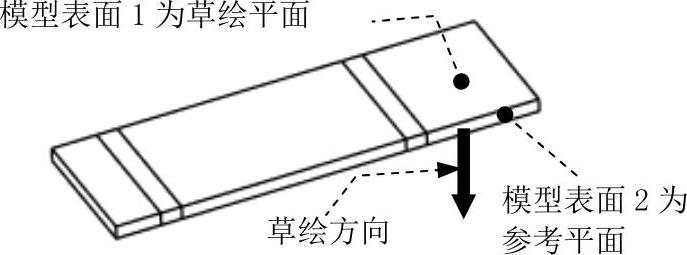

图5.2.19 定义草绘平面


图5.2.20 截面草图

(3)选择去材料的方向。接受图5.2.21所示的箭头方向为去材料的方向。

(4)定义拉伸属性。在“拉伸”操控板中定义拉伸类型为978-7-111-48296-3-Chapter05-131.jpg,选择材料移除的方向类型为978-7-111-48296-3-Chapter05-132.jpg

(5)在该操控板中单击“完成”按钮978-7-111-48296-3-Chapter05-133.jpg,完成拉伸特征的创建,如图5.2.22所示。

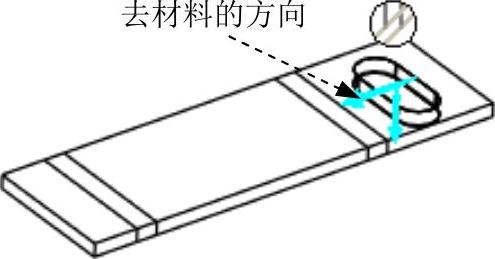

图5.2.21 确定去材料的方向

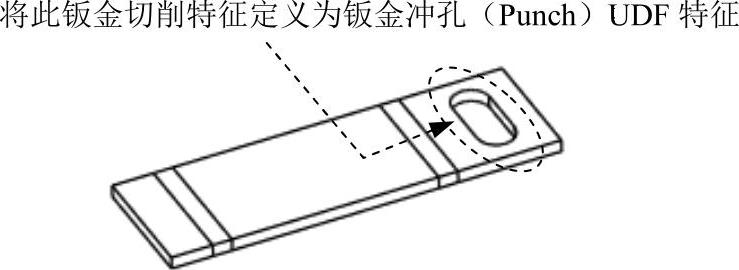

图5.2.22 定义钣金冲孔(Punch)UDF特征

Step4.定义钣金冲孔用户自定义特征。本步操作是将Step3创建的钣金切削特征定义为冲孔用户自定义特征。

(1)单击978-7-111-48296-3-Chapter05-136.jpg功能选项卡978-7-111-48296-3-Chapter05-137.jpg区域中的978-7-111-48296-3-Chapter05-138.jpg按钮。

(2)在978-7-111-48296-3-Chapter05-139.jpg菜单中选择978-7-111-48296-3-Chapter05-140.jpg命令。

(3)在系统978-7-111-48296-3-Chapter05-141.jpg的提示下,输入弹出UDF的名称udf_punch,并按Enter键。(www.daowen.com)

(4)在系统弹出的菜单中选择978-7-111-48296-3-Chapter05-142.jpg命令,然后选择978-7-111-48296-3-Chapter05-143.jpg命令。

(5)在系统弹出的“确认”对话框中单击978-7-111-48296-3-Chapter05-144.jpg按钮。

(6)完成上步操作后,在系统弹出的菜单中选择978-7-111-48296-3-Chapter05-145.jpg978-7-111-48296-3-Chapter05-146.jpg978-7-111-48296-3-Chapter05-147.jpg命令,然后在模型树中选取Step3中创建的钣金切削(Cut)特征,选择978-7-111-48296-3-Chapter05-148.jpg978-7-111-48296-3-Chapter05-149.jpg978-7-111-48296-3-Chapter05-150.jpg命令。

(7)在系统弹出的“确认”对话框中单击978-7-111-48296-3-Chapter05-151.jpg按钮。。

(8)为UDF的放置参考输入提示。此时系统依次加亮图5.2.23所示的原始特征放置的3个参考面,并分别要求为其输入提示信息,这是为了以后使用该UDF特征时,便于选取相应的参考来对其进行放置。当为所有的参考输入提示后,系统弹出978-7-111-48296-3-Chapter05-152.jpg菜单,选择978-7-111-48296-3-Chapter05-153.jpg命令便可退出该菜单。

(9)单击“UDF”对话框中的978-7-111-48296-3-Chapter05-154.jpg按钮,再在978-7-111-48296-3-Chapter05-155.jpg菜单中选择978-7-111-48296-3-Chapter05-156.jpg命令,完成UDF特征的创建。

(10)保存含有该UDF特征的零件模型。

Stage2.使用冲孔用户自定义特征来创建冲孔

下面先打开另一个钣金件并将其展平,然后使用Stage1中定义的冲孔用户自定义特征,在展平的钣金件上的折弯处创建一个冲孔。

Step1.将工作目录设置至D:\creo3.4\work\ch05.02\sm_punch,打开文件sm_punch_create.prt。

Step2.创建钣金展平。

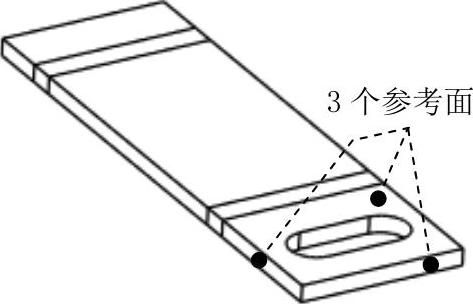

图5.2.23 系统加亮3个参考面

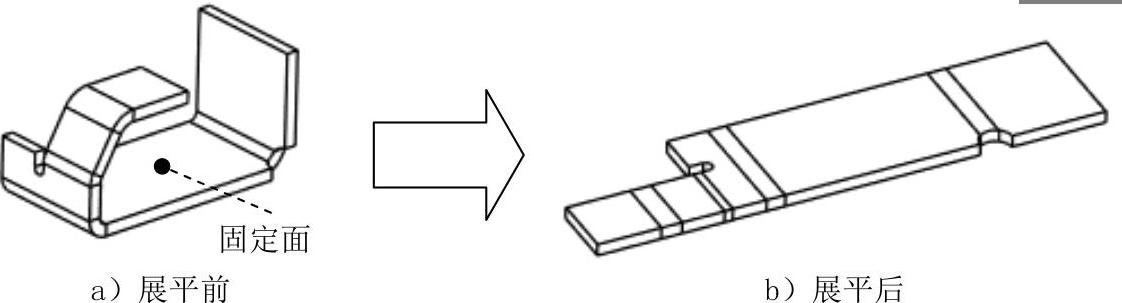

图5.2.24 将钣金展平

(1)单击978-7-111-48296-3-Chapter05-159.jpg功能选项卡978-7-111-48296-3-Chapter05-160.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter05-161.jpg,此时系统弹出“展平”操控板。

(2)定义固定面。在系统978-7-111-48296-3-Chapter05-162.jpg的提示下,选取图5.2.24a所示的表面为固定面。

(3)单击978-7-111-48296-3-Chapter05-163.jpg按钮,完成展平特征的创建。

Step3.使用冲孔用户自定义特征创建钣金冲孔。

(1)选择978-7-111-48296-3-Chapter05-164.jpg功能选项卡978-7-111-48296-3-Chapter05-165.jpg下拉菜单中的978-7-111-48296-3-Chapter05-166.jpg命令。

(2)从“打开”对话框中选择udf_punch.gph,并将其打开。

(3)在系统弹出的“插入用户定义的特征”对话框中,选中978-7-111-48296-3-Chapter05-167.jpg复选框978-7-111-48296-3-Chapter05-168.jpg复选框,然后单击978-7-111-48296-3-Chapter05-169.jpg按钮,这样系统会在子窗口中显示UDF特征的参考零件。

(4)在当前零件模型上选取放置UDF的参考。

①系统弹出UDF参考模型的窗口和“用户定义的特征放置”对话框。

②定义第一个原始特征的参考。此时如果含有UDF参考模型的窗口显示为整屏,则应将该窗口边界调小,以便可以看到后面的工作模型。请注意UDF参考模型中的某个参考表面会加亮,在工作模型上选取一个表面,该表面应与UDF参考模型上的加亮参考平面相对应。

③定义第二个原始特征的参考。

a)在图5.2.25所示的“用户定义的特征放置”对话框的978-7-111-48296-3-Chapter05-170.jpg区域中,单击978-7-111-48296-3-Chapter05-171.jpg

b)此时UDF参考模型中的另一个参考平面会加亮,在工作模型上选取另一个表面,该表面应与UDF参考模型上的加亮参考平面相对应。

④定义第三个原始特征的参考。

a)在“用户定义的特征放置”对话框的978-7-111-48296-3-Chapter05-172.jpg区域中单击978-7-111-48296-3-Chapter05-173.jpg

b)此时UDF参考模型中的最后一个参考平面会加亮,在工作模型上选取最后一个表面,该表面应与UDF参考模型上的加亮参考平面相对应。

(5)此时,工作模型上的3个参考平面已全部被选取,如图5.2.26所示。在“用户定义的特征放置”对话框中单击“完成”按钮978-7-111-48296-3-Chapter05-174.jpg

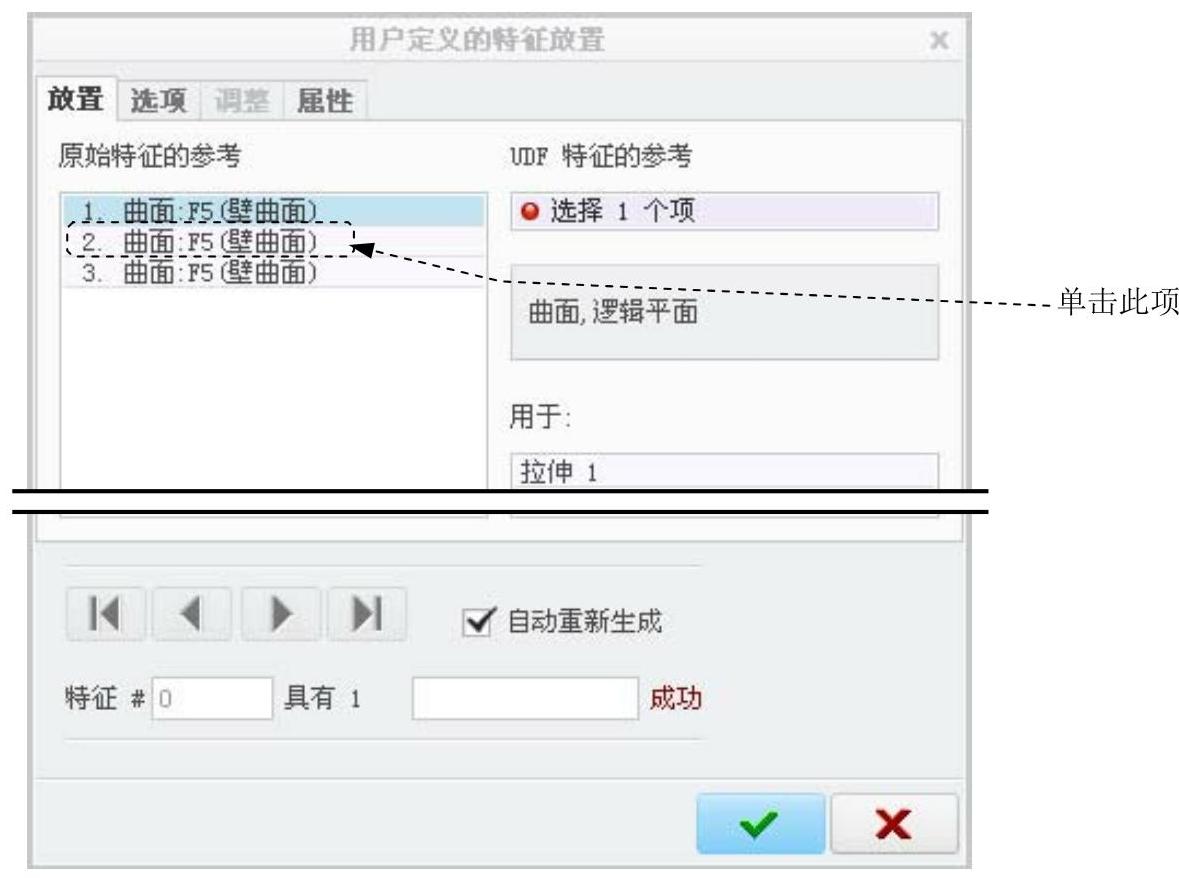

图5.2.25 “用户定义的特征放置”对话框

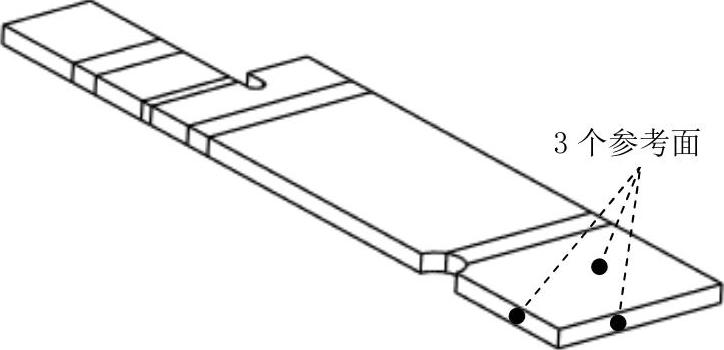

图5.2.26 在当前的零件模型上选取与UDF相对应的参考
