1.选取凹槽命令

选取钣金凹槽命令方法：选择功能选项卡下拉菜单中的命令。

2.钣金凹槽的一般创建过程

下面举例说明钣金凹槽的一般创建过程。在本例中，先在某个钣金件上的折弯处创建一个凹槽用户自定义特征（图5.2.2），然后再在另一个钣金件上的折弯处使用凹槽用户自定义特征创建凹槽（图5.2.3），其操作过程如下。

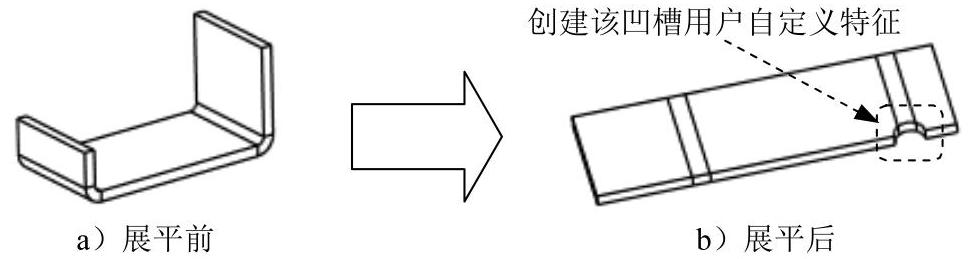

图5.2.2 创建凹槽用户自定义特征

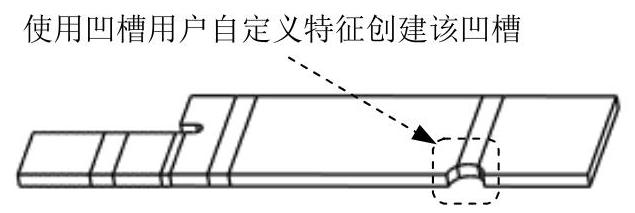

图5.2.3 使用凹槽用户自定义特征创建凹槽

Stage1.创建凹槽的用户自定义特征

下面先打开某个钣金件并将其展平，然后再在展平的钣金件上的折弯处创建一个凹槽用户自定义特征。

Step1.将工作目录设置至D:\creo3.4\work\ch05.02\sm_notch，打开文件sm_notch_udf.prt。

Step2.创建钣金展平特征，如图5.2.4b所示。

（1）单击功能选项卡区域中的“展平”按钮，此时系统弹出“展平”操控板。

（2）定义固定面。在系统的提示下，选取图5.2.5所示的表面为固定面。

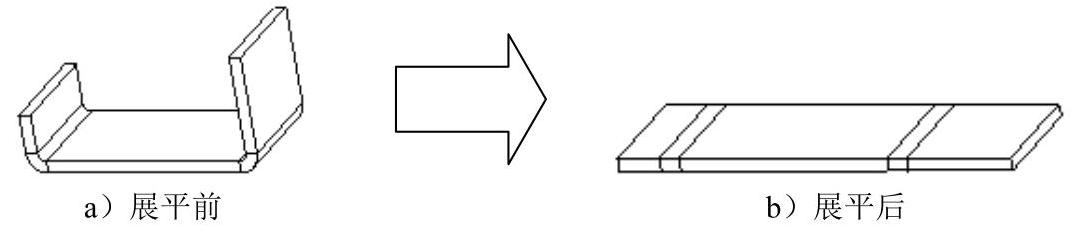

图5.2.4 钣金展平特征

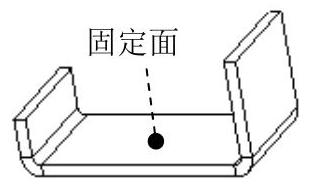

图5.2.5 定义固定面

（3）单击按钮，完成展平特征的创建。

Step3.创建图5.2.6所示的钣金切削（Sheetmetal Cut）特征。

（1）选择命令。单击功能选项卡区域中的“拉伸”按钮，确认按钮、按钮和按钮被按下。

（2）定义草绘平面。在图形区右击，从弹出的快捷菜单中选择命令；选取图5.2.7中的模型表面1为草绘平面，选取图5.2.7中的模型表面2为参考平面，方向为。

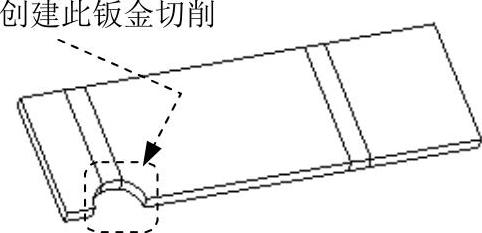

图5.2.6 创建钣金切削特征

图5.2.7 定义草绘平面

（3）绘制草绘截面。

①先绘制一条中心线，使得两条折弯轮廓线与该中心线对称。

②单击草绘区域中的按钮，创建图5.2.8所示的坐标系，该坐标系的中心点如图5.2.8所示。

③截面草图为图5.2.8所示的一个半圆弧，完成特征截面后，单击工具栏中的“确定”按钮。

（4）选择去材料的方向。接受图5.2.9所示的箭头方向为去材料的方向。

（5）定义切削深度。在“拉伸”操控板中先选择深度类型为，然后选择材料移除的方向类型为。

（6）单击该操控板中的“预览”按钮，预览所创建的特征；然后单击该操控板中的“完成”按钮，完成特征的创建。

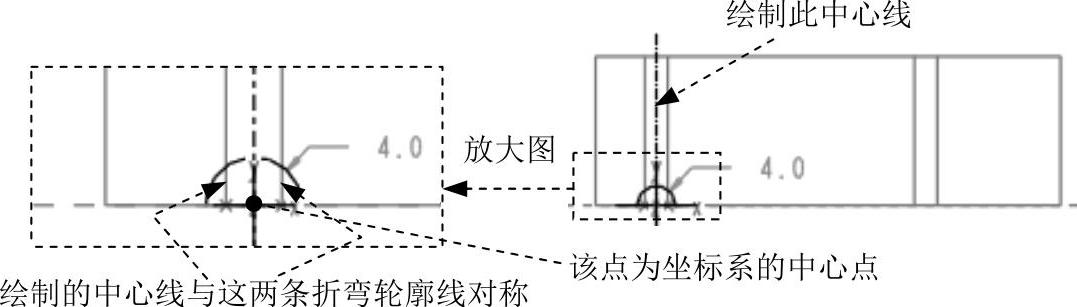

图5.2.8 截面草图

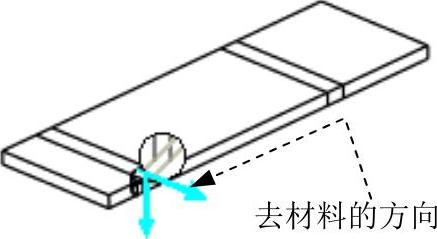

图5.2.9 确定去材料的方向

Step4.定义钣金凹槽用户自定义特征。本步操作是将Step3创建的钣金切削特征定义为凹槽用户自定义特征，如图5.2.10所示。

（1）单击功能选项卡区域中的按钮。

（2）在菜单中选择命令。

（3）在系统的提示下，输入弹出UDF的名称udf_notch，并按Enter键。

（4）在系统弹出的菜单中选择命令，然后选择命令。(www.daowen.com)

（5）在系统弹出的“确认”对话框中单击按钮。

（6）完成上步操作后，在系统弹出的菜单中选择命令，然后在模型树中选取Step3中创建的钣金切削（Cut）特征，选择命令。

（7）在系统弹出的“确认”对话框中单击按钮。。

（8）为UDF的放置参考输入提示。系统分别加亮图5.2.11所示的UDF原始特征放置的5个参考（3个参考平面、两个参考点），同时分别要求为其输入提示信息，这是为了以后使用UDF特征时，便于选取对应的参考来对其进行放置。当为所有的参考输入提示后，系统弹出菜单，选择命令便可退出该菜单。

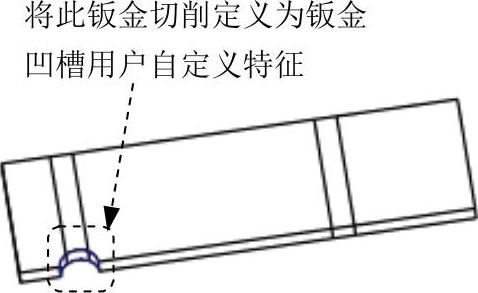

图5.2.10 定义钣金凹槽用户自定义特征

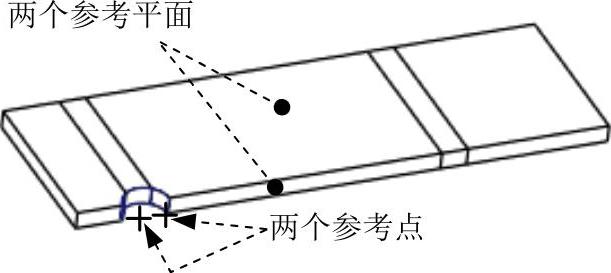

图5.2.11 系统加亮4个参考

注意：图5.2.11所示为4个参考，还有一个参考为凹槽所切除的厚度面。

（9）单击“UDF”对话框中的按钮，再在菜单中选择命令，完成UDF特征的创建。

（10）保存含有该UDF特征的零件模型。

Stage2.使用凹槽用户自定义特征来创建凹槽

下面先打开另一个钣金件并将其展平，然后使用Stage1中定义的凹槽用户自定义特征在展平的钣金件上的折弯处创建一个凹槽。

Step1.将工作目录设置至D:\creo3.4\work\ch05.02\sm_notch，打开文件sm_notch_create.prt。

Step2.创建钣金展平。

（1）单击功能选项卡区域中的“展平”按钮，此时系统弹出“展平”操控板。

（2）定义固定面。在系统的提示下，选取图5.2.12a所示的表面为固定面。

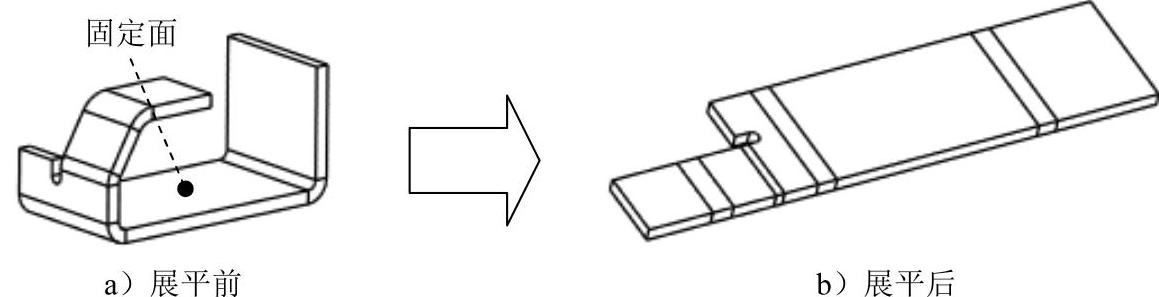

图5.2.12 钣金展平

（3）单击按钮，完成展平特征的创建。

Step3.用凹槽用户自定义特征创建钣金凹槽。

（1）选择功能选项卡下拉菜单中的命令。

（2）从“打开”对话框中选择udf_notch.gph，并将其打开。

（3）在系统弹出的“插入用户定义的特征”对话框中，选中复选框和复选框，然后单击按钮，系统会在子窗口中显示UDF特征的原始参考零件。

（4）在当前零件模型上选取UDF的相应放置参考。

①系统弹出UDF参考模型的窗口和图5.2.13所示的“用户定义的特征放置”对话框。可以看到，该对话框中区域列出了参考零件上原始特征的4个参考项，当将鼠标指针移至各选项上，可看到参考零件的相应部位同时加亮。如果当前含有UDF参考模型的窗口显示为整屏，则应将该窗口边界调小，以便看到后面的工作模型。

图5.2.13 “用户定义的特征放置”对话框

②定义第一个放置参考。此时UDF参考模型中的第一个参考面自动加亮，在工作模型上选取一个表面，该表面将与UDF参考模型上的加亮参考面相对应。

③定义第二个放置参考。

a）在图5.2.13所示的“用户定义的特征放置”对话框的区域中，单击。

b）此时UDF参考模型中的另一个参考面会加亮，在工作模型上选取另一个表面，该表面应与UDF参考模型上的加亮参考面相对应。

④定义第三个放置参考。

a）在“用户定义的特征放置”对话框的区域中，单击。

b）此时UDF参考模型中的某个参考点会加亮，在工作模型上选取一个点，该点应与UDF参考模型上的加亮参考点相对应。

⑤定义第四个放置参考。

a）在图5.2.13所示的“用户定义的特征放置”对话框的区域中，单击。

b）此时UDF参考模型中的另一个参考面会加亮，在工作模型上选取另一个表面，该表面应与UDF参考模型上的加亮参考面相对应。

（5）此时，工作模型上的4个参考已全部被选取，如图5.2.14所示。在“用户定义的特征放置”对话框中单击“完成”按钮。

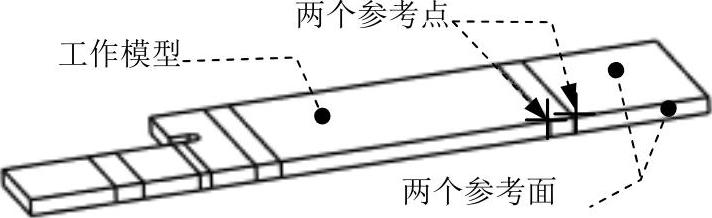

图5.2.14 在当前的零件模型上选取UDF的放置参考
