钣金转换实例:4.8.2

1.范例1

本范例将介绍通过转换(Conversion)特征把图4.8.3a所示的钣金件展开,其操作过程如下。

Step1.将工作目录设置至D:\creo3.4\work\ch04.08,打开文件conversion_1.prt。

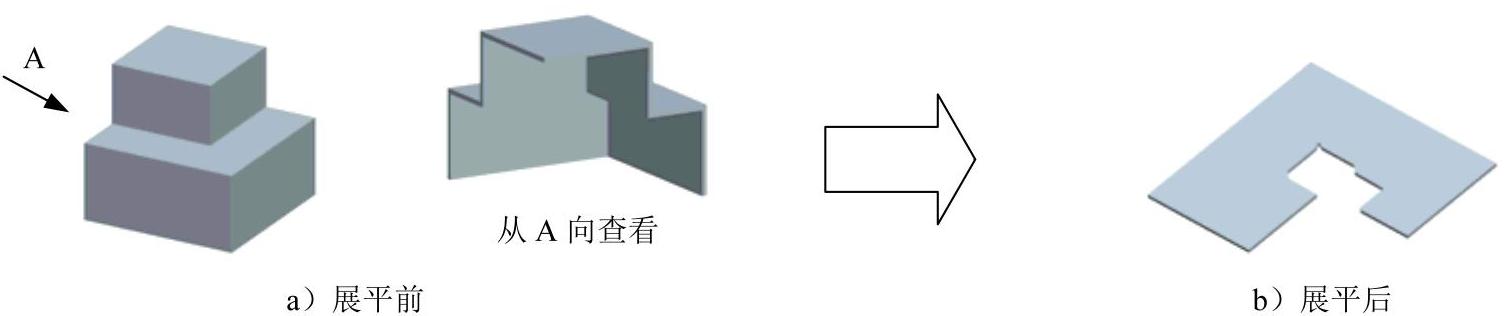

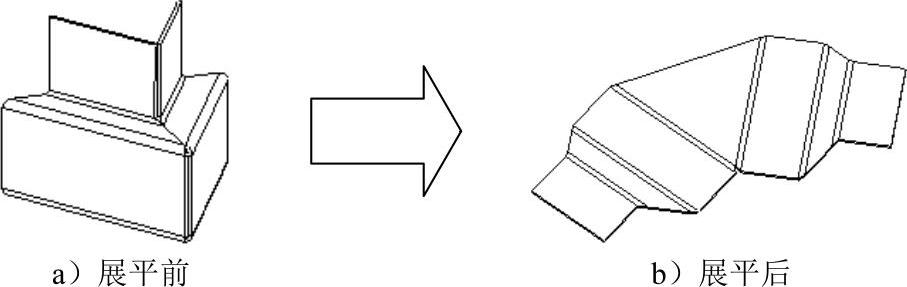

图4.8.3 范例1

Step2.用“转换”命令将钣金件切开(图4.8.4)。

(1)单击978-7-111-48296-3-Chapter04-571.jpg功能选项卡978-7-111-48296-3-Chapter04-572.jpg区域中的“转换”按钮978-7-111-48296-3-Chapter04-573.jpg,此时系统弹出“转换”操控板。

(2)建立折弯特征。在“转换”操控板中单击978-7-111-48296-3-Chapter04-574.jpg按钮,同时系统提示978-7-111-48296-3-Chapter04-575.jpg,按住Ctrl键,选取图4.8.5所示的6条边线为折弯线,单击“边折弯”操控板中的978-7-111-48296-3-Chapter04-576.jpg按钮。

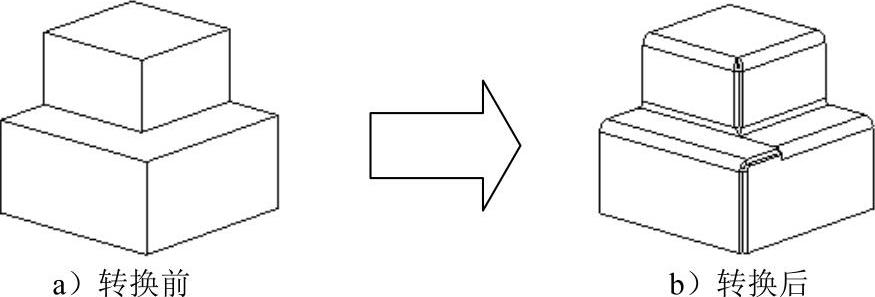

图4.8.4 用“转换”命令将钣金件切开

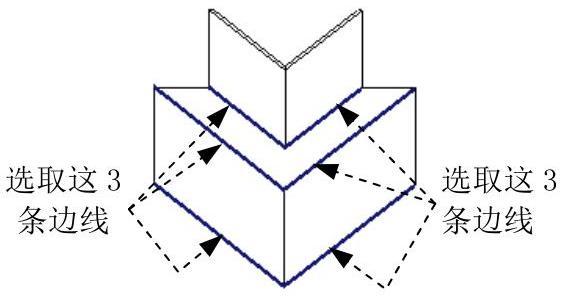

图4.8.5 选取折弯线

(3)建立边扯裂。在“转换”操控板中单击“边扯裂”按钮978-7-111-48296-3-Chapter04-579.jpg,系统弹出“边扯裂”操控板,同时提示978-7-111-48296-3-Chapter04-580.jpg,选取图4.8.6所示的两条边线为边扯裂,然后单击“边扯裂”操控板中的978-7-111-48296-3-Chapter04-581.jpg按钮。

(4)设置扯裂连接。在“转换”操控板中单击“扯裂连接”按钮978-7-111-48296-3-Chapter04-582.jpg,系统弹出“扯裂连接”操控板,同时提示978-7-111-48296-3-Chapter04-583.jpg,按住Ctrl键,在模型中选取图4.8.7所示的两个顶点以连接边扯裂,然后单击“扯裂连接”操控板中的978-7-111-48296-3-Chapter04-584.jpg按钮。

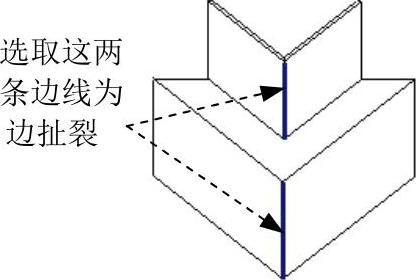

图4.8.6 选取边扯裂

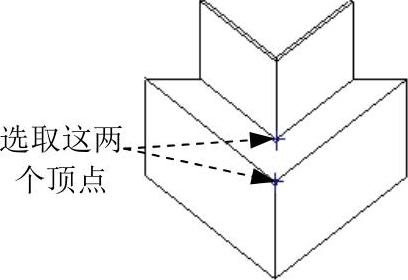

图4.8.7 选取顶点

(5)单击“转换”操控板中的978-7-111-48296-3-Chapter04-587.jpg按钮,完成转换。

Step3.创建钣金展平(图4.8.8)。

(1)单击978-7-111-48296-3-Chapter04-588.jpg功能选项卡978-7-111-48296-3-Chapter04-589.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-590.jpg,此时系统弹出“展平”操控板。

(2)定义固定面。在系统978-7-111-48296-3-Chapter04-591.jpg的提示下,选取图4.8.9所示的表面为固定面。

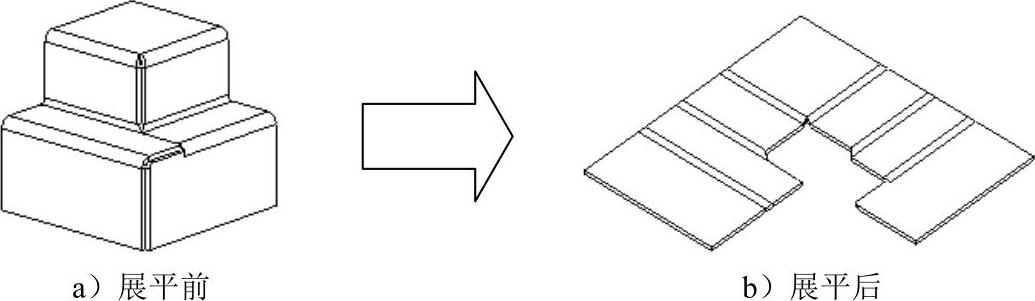

图4.8.8 展平

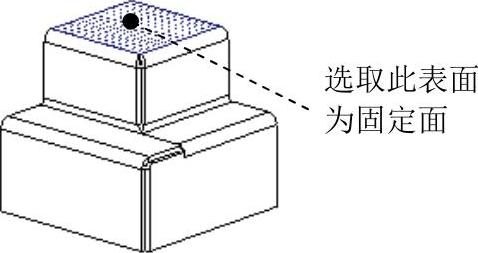

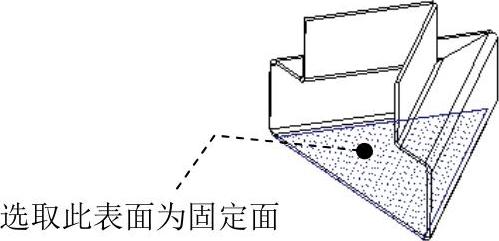

图4.8.9 选取固定面

(3)单击978-7-111-48296-3-Chapter04-594.jpg按钮,完成展平特征的创建。

2.范例2

在本范例中,将通过转换(Conversion)特征把图4.8.10a所示的钣金件展平,其操作过程如下。

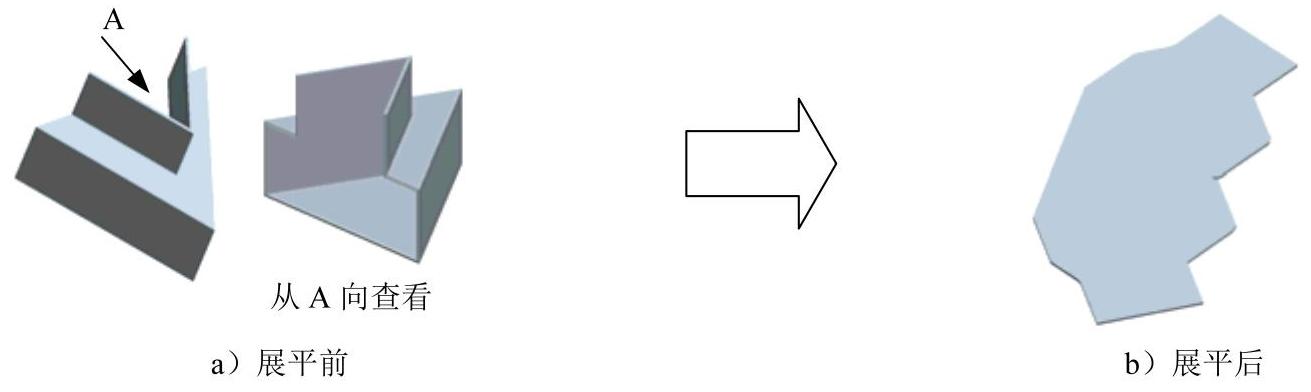

图4.8.10 范例2

Step1.将工作目录设置至D:\creo3.4\work\ch04.08,打开文件conversion_2.prt。

Step2.首先创建图4.8.11所示的4个基准点。

(1)创建基准点PNT0。

①在978-7-111-48296-3-Chapter04-596.jpg功能选项卡的978-7-111-48296-3-Chapter04-597.jpg下拉菜单中选择978-7-111-48296-3-Chapter04-598.jpg命令。

②选取图4.8.12中的边线1为参考,然后在“基准点”对话框中,先选择定位方式为978-7-111-48296-3-Chapter04-599.jpg,再输入基准点至边线端点长度的比率值0.7,单击该对话框中的978-7-111-48296-3-Chapter04-600.jpg按钮。

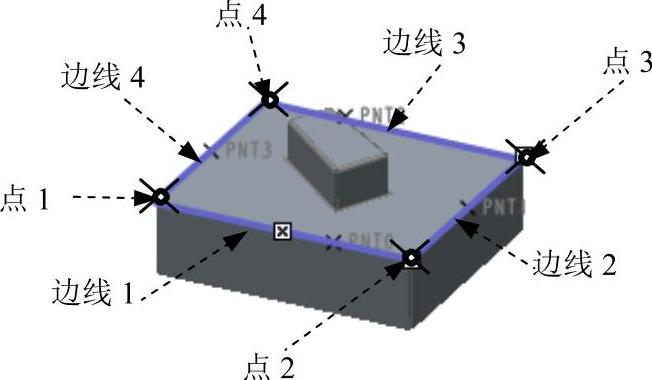

图4.8.11 创建4个基准点

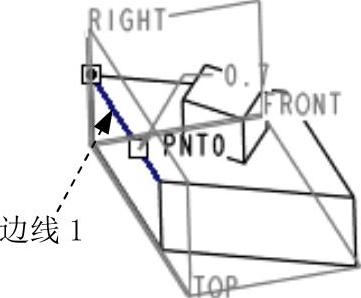

图4.8.12 创建基准点PNT0

(2)创建基准点PNT1。在978-7-111-48296-3-Chapter04-603.jpg功能选项卡的978-7-111-48296-3-Chapter04-604.jpg下拉菜单中选择978-7-111-48296-3-Chapter04-605.jpg命令;选取图4.8.13中的边线2为参考;在“基准点”对话框中,选择定位方式为978-7-111-48296-3-Chapter04-606.jpg,定义基准点至边线端点长度的比率值为0.5。

(3)创建基准点PNT2。在978-7-111-48296-3-Chapter04-607.jpg功能选项卡的978-7-111-48296-3-Chapter04-608.jpg下拉菜单中选择978-7-111-48296-3-Chapter04-609.jpg命令;选取图4.8.14中的边线3为参考;基准点的定位方式为978-7-111-48296-3-Chapter04-610.jpg,比率值为0.7。

(4)创建基准点PNT3。在978-7-111-48296-3-Chapter04-611.jpg功能选项卡的978-7-111-48296-3-Chapter04-612.jpg下拉菜单中选择978-7-111-48296-3-Chapter04-613.jpg命令;选取图4.8.15中的边线4为参考;基准点的定位方式为978-7-111-48296-3-Chapter04-614.jpg,比率值为0.5。

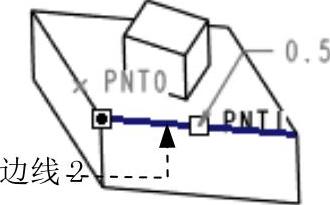

图4.8.13 创建基准点PNT1

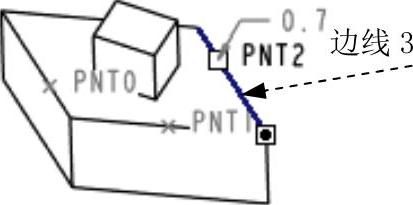

图4.8.14 创建基准点PNT2

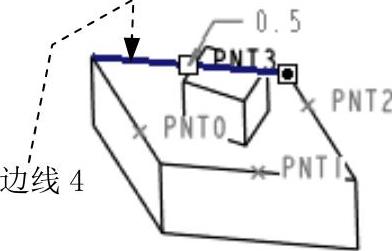

图4.8.15 创建基准点PNT3

Step3.用“转换”命令将图4.8.16所示的钣金件切开。

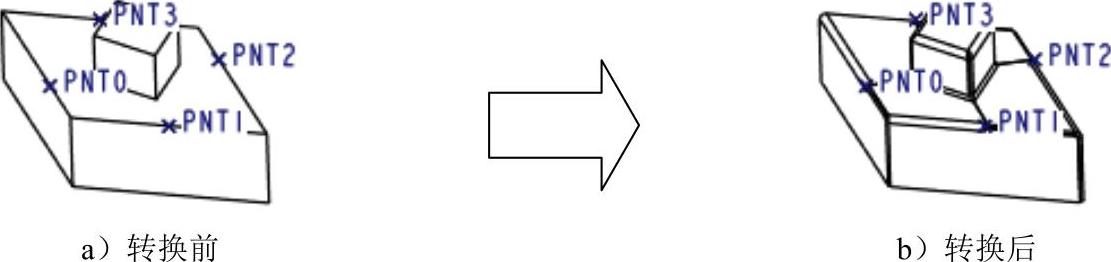

图4.8.16 用“转换”命令将钣金件切开

(1)单击978-7-111-48296-3-Chapter04-619.jpg功能选项卡978-7-111-48296-3-Chapter04-620.jpg区域中的“转换”按钮978-7-111-48296-3-Chapter04-621.jpg

(2)定义边扯裂。

①在系统弹出的“转换”操控板中单击“边扯裂”按钮978-7-111-48296-3-Chapter04-622.jpg,进入“边扯裂”操控板,同时在系统978-7-111-48296-3-Chapter04-623.jpg的提示下,按住Ctrl键,选取图4.8.17所示的8条边线为边扯裂。

②单击978-7-111-48296-3-Chapter04-624.jpg按钮,在系统弹出的界面中单击978-7-111-48296-3-Chapter04-625.jpg按钮,选取图4.8.18所示的边线1为边扯裂,右击图4.8.18所示的点1处的白色滑块,在系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-626.jpg命令,选取基准点PNT0为分割点将边扯裂进行分割;完成后,需要按住Ctrl键再选取下一条边扯裂。

③参考步骤②的操作方法,分别对边线2、边线3和边线4进行分割,分割点依次为PNT1、PNT2、PNT3;单击978-7-111-48296-3-Chapter04-627.jpg按钮,完成边扯裂的创建。

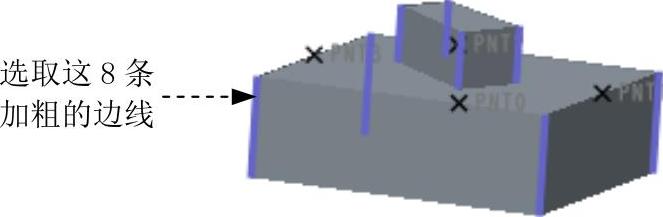

图4.8.17 选取边扯裂


图4.8.18 选取边扯裂和分割起点

(3)单击978-7-111-48296-3-Chapter04-630.jpg按钮,在系统弹出的界面中选中978-7-111-48296-3-Chapter04-631.jpg复选框978-7-111-48296-3-Chapter04-632.jpg单选项;在978-7-111-48296-3-Chapter04-633.jpg下拉列表中选择978-7-111-48296-3-Chapter04-634.jpg选项,在978-7-111-48296-3-Chapter04-635.jpg下拉列表中选择978-7-111-48296-3-Chapter04-636.jpg选项。

(4)定义扯裂连接。

①在“转换”操控板中单击“扯裂连接”按钮978-7-111-48296-3-Chapter04-637.jpg,进入“扯裂连接”操控板。

②单击978-7-111-48296-3-Chapter04-638.jpg按钮,在系统弹出的界面中单击978-7-111-48296-3-Chapter04-639.jpg按钮,按住Ctrl键,选取图4.8.19中的顶点0和基准点PNT0进行连接,选取完成后松开Ctrl键。

③参考步骤②的操作方法,分别连接顶点1和基准点PNT1、顶点2和基准点PNT2、顶点3和基准点PNT3,单击978-7-111-48296-3-Chapter04-640.jpg按钮。

(5)单击“转换”操控板中的978-7-111-48296-3-Chapter04-641.jpg按钮,完成转换特征的创建。

Step4.创建图4.8.20b所示的钣金展平。

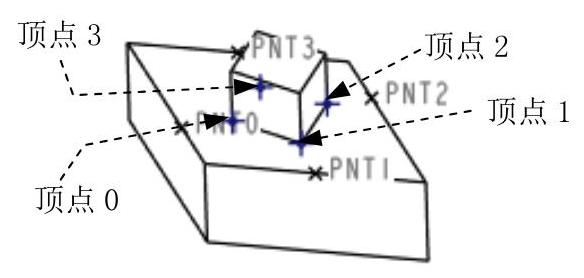

图4.8.19 边扯裂连接

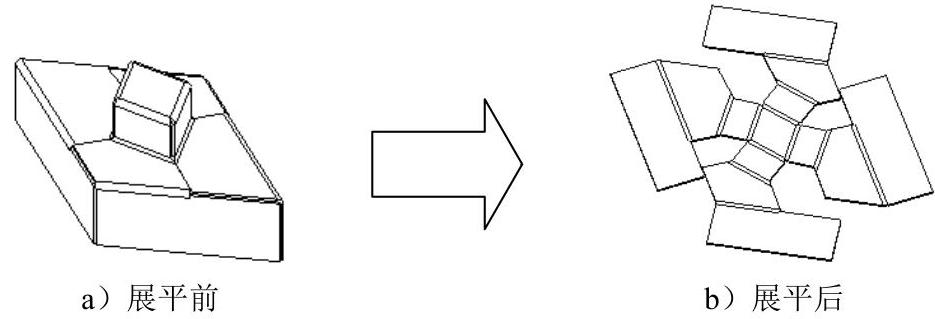

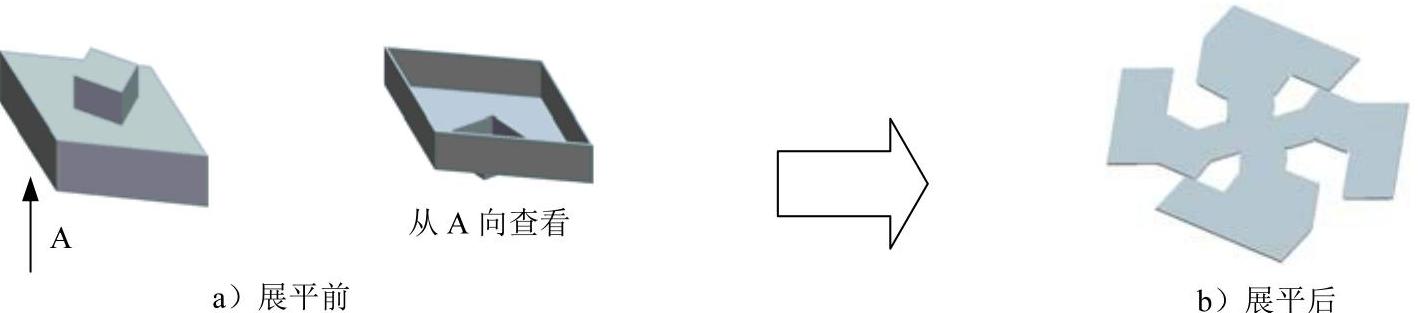

图4.8.20 将钣金展平

(1)单击978-7-111-48296-3-Chapter04-644.jpg功能选项卡978-7-111-48296-3-Chapter04-645.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-646.jpg,此时系统弹出“展平”操控板。

(2)定义固定面。在系统978-7-111-48296-3-Chapter04-647.jpg的提示下,选取图4.8.21所示的表面为固定面。

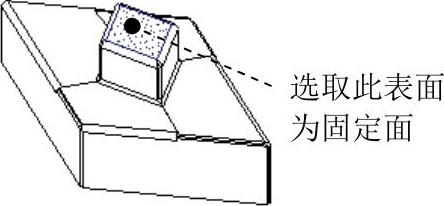

图4.8.21 选取固定面

(3)单击978-7-111-48296-3-Chapter04-649.jpg按钮,完成展平特征的创建。

3.范例3

在本范例中,将通过转换(Conversion)特征把图4.8.22a所示的钣金件展开,其操作过程如下。

Step1.将工作目录设置至D:\creo3.4\work\ch04.08,打开文件conversion_3.prt。


图4.8.22 范例3

Step2.创建图4.8.23所示的基准点PNT0。在978-7-111-48296-3-Chapter04-651.jpg功能选项卡978-7-111-48296-3-Chapter04-652.jpg下拉菜单中选择978-7-111-48296-3-Chapter04-653.jpg命令,选取图4.8.23所示的边线1为参考;在“基准点”对话框中,选择定位方式为978-7-111-48296-3-Chapter04-654.jpg,比率值为0.3。

Step3.用“转换”命令将图4.8.24a所示的钣金切开。

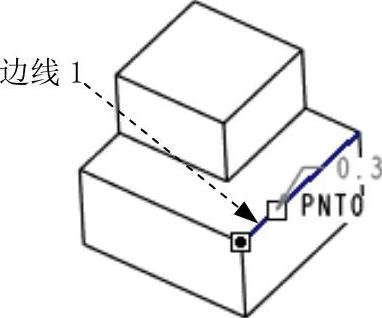

图4.8.23 创建基准点PNT0

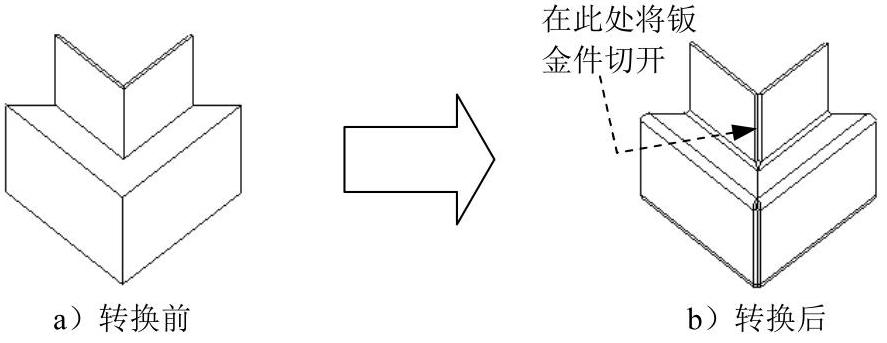

图4.8.24 用“转换”命令将钣金切开

(1)单击978-7-111-48296-3-Chapter04-657.jpg功能选项卡978-7-111-48296-3-Chapter04-658.jpg区域中的“转换”按钮978-7-111-48296-3-Chapter04-659.jpg

(2)定义边扯裂。

①在系统弹出的“转换”操控板中单击“边扯裂”按钮978-7-111-48296-3-Chapter04-660.jpg,进入“边扯裂”操控板,同时在系统978-7-111-48296-3-Chapter04-661.jpg的提示下,选取图4.8.25所示的两条边线为边扯裂。

②单击978-7-111-48296-3-Chapter04-662.jpg按钮,在系统弹出的界面中单击978-7-111-48296-3-Chapter04-663.jpg按钮,选取图4.8.26所示的边线1为边扯裂,右击图4.8.26所示的点1处的滑块,在系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-664.jpg命令,选取基准点PNT0为分割点将边扯裂进行分割,单击978-7-111-48296-3-Chapter04-665.jpg按钮。(www.daowen.com)

(3)设置扯裂连接。在“转换”操控板中单击“扯裂连接”按钮978-7-111-48296-3-Chapter04-666.jpg,进入“扯裂连接”操控板,按住Ctrl键,选取图4.8.27所示的顶点A和基准点PNT0进行连接,单击978-7-111-48296-3-Chapter04-667.jpg按钮。

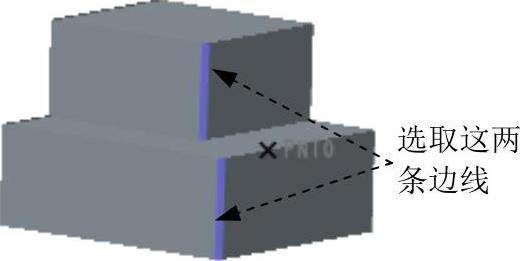

图4.8.25 选取边扯裂

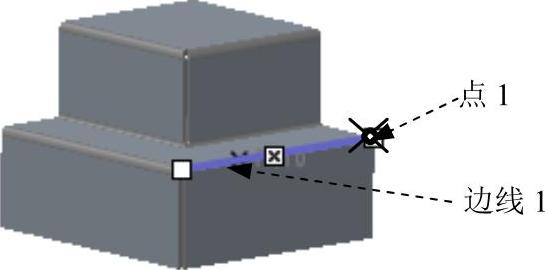

图4.8.26 定义边扯裂和分割起点

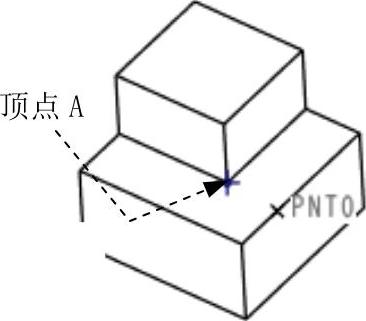

图4.8.27 边扯裂连接

(4)单击978-7-111-48296-3-Chapter04-671.jpg按钮,在系统弹出的界面中选中978-7-111-48296-3-Chapter04-672.jpg复选框和978-7-111-48296-3-Chapter04-673.jpg单选项;在978-7-111-48296-3-Chapter04-674.jpg下拉列表中选择978-7-111-48296-3-Chapter04-675.jpg选项,在978-7-111-48296-3-Chapter04-676.jpg下拉列表中选择978-7-111-48296-3-Chapter04-677.jpg选项。

(5)单击“转换”操控板中的978-7-111-48296-3-Chapter04-678.jpg按钮,完成转换特征的创建。

Step4.创建图4.8.28b所示的钣金展平。

(1)单击978-7-111-48296-3-Chapter04-679.jpg功能选项卡978-7-111-48296-3-Chapter04-680.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-681.jpg,此时系统弹出“展平”操控板。

(2)定义固定面。在“展平”操控板中单击978-7-111-48296-3-Chapter04-682.jpg按钮,在系统978-7-111-48296-3-Chapter04-683.jpg的提示下,选取图4.8.29所示的表面为固定面。


图4.8.28 将钣金展平


图4.8.29 选取固定面

(3)单击978-7-111-48296-3-Chapter04-686.jpg按钮,完成展平特征的创建。

4.范例4

在本范例中,将通过转换(Conversion)特征把图4.8.30a所示的钣金件展平,其操作过程如下。

Step1.新建一个零件模型,将其命名为conversion_4。

Step2.创建图4.8.31所示的混合特征。

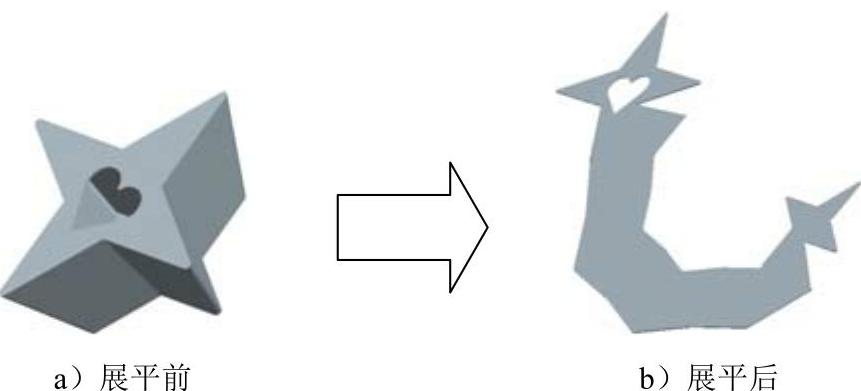

图4.8.30 范例4


图4.8.31 混合特征

(1)单击978-7-111-48296-3-Chapter04-689.jpg功能选项卡978-7-111-48296-3-Chapter04-690.jpg下拉菜单中的978-7-111-48296-3-Chapter04-691.jpg按钮,系统弹出“混合”操控板。

(2)创建混合特征的第一个截面。

①定义草绘平面。在绘图区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-692.jpg命令;选取FRONT基准平面为草绘平面,RIGHT基准平面为参考平面,方向为978-7-111-48296-3-Chapter04-693.jpg;单击978-7-111-48296-3-Chapter04-694.jpg按钮,进入草绘环境

②绘制图4.8.32所示的第一个截面草图。

③完成截面的绘制后,单击978-7-111-48296-3-Chapter04-695.jpg按钮。

说明:要改变起始点的位置,可先选取截面的某个顶点,然后右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-696.jpg命令;要改变起始点处的箭头方向,可选取起始点并右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-697.jpg命令。

(3)创建混合特征的第二个截面草图。

①在“混合”操控板中单击978-7-111-48296-3-Chapter04-698.jpg选项卡,在系统弹出的“截面”界面中选中“截面2”将其激活,单击978-7-111-48296-3-Chapter04-699.jpg按钮。

②绘制图4.8.33所示的第二个截面草图。

③完成截面的绘制后,单击978-7-111-48296-3-Chapter04-700.jpg按钮。

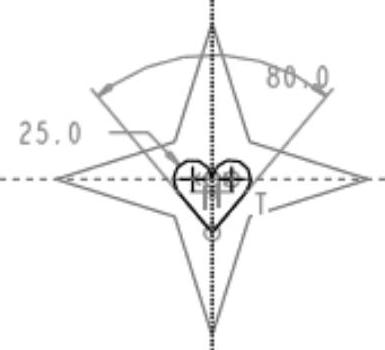

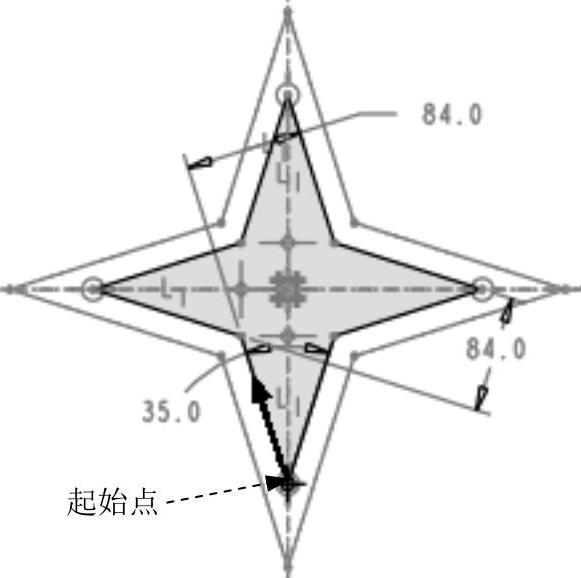

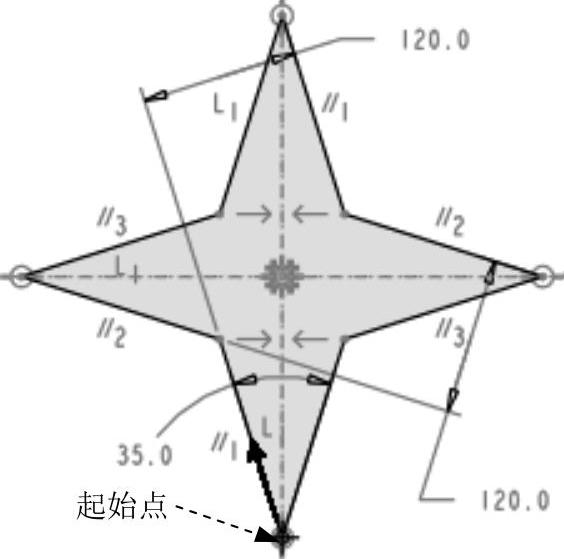

图4.8.32 第一个截面草图


图4.8.33 第二个截面草图

(4)定义各截面间的偏移距离。在“混合”操控板的“截面”界面中选中“截面2”将其激活,在其978-7-111-48296-3-Chapter04-703.jpg区域下的文本框中输入值150.0,并按Enter键。

(5)单击978-7-111-48296-3-Chapter04-704.jpg按钮,完成混合特征创建。

Step3.创建图4.8.34所示的拉伸切削特征。

(1)在“拉伸”操控板中单击978-7-111-48296-3-Chapter04-705.jpg按钮,确认978-7-111-48296-3-Chapter04-706.jpg按钮和978-7-111-48296-3-Chapter04-707.jpg按钮被按下。

(2)绘制截面草图。在图形区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-708.jpg命令;选取图4.8.35所示的草绘平面及参考平面,方向为978-7-111-48296-3-Chapter04-709.jpg;单击978-7-111-48296-3-Chapter04-710.jpg按钮,进入草绘环境后,绘制图4.8.36所示的截面草图。

(3)在该操控板中选择拉伸类型为978-7-111-48296-3-Chapter04-711.jpg,输入深度值140.0。

(4)单击978-7-111-48296-3-Chapter04-712.jpg按钮,完成拉伸切削特征的创建。


图4.8.34 拉伸切削特征

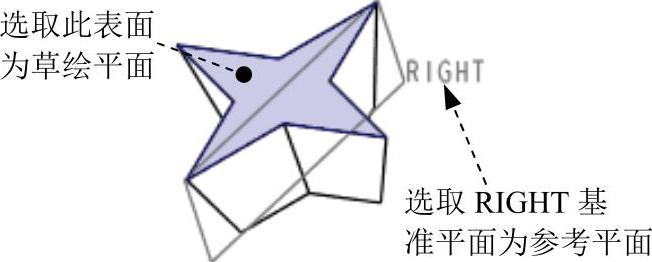

图4.8.35 定义草绘平面


图4.8.36 截面草图

Step4.创建图4.8.37所示的倒圆角特征1。选取图4.8.38所示的4条边线为倒圆角的边线,倒圆角半径值为6.0。

Step5.创建图4.8.39所示的倒圆角特征2。选取图4.8.40所示的两条边线为参考,倒圆角半径值为2.0。

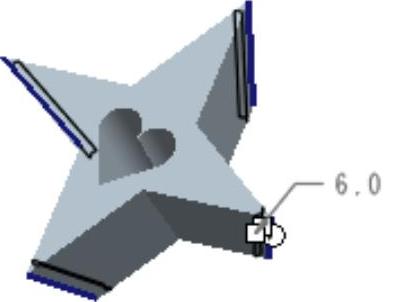

图4.8.37 创建倒圆角特征1

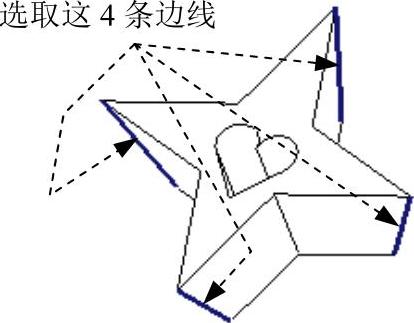

图4.8.38 选取边线


图4.8.39 创建倒圆角特征2

Step6.将图4.8.41a所示的实体模型转换成第一钣金壁。


图4.8.40 选取边线

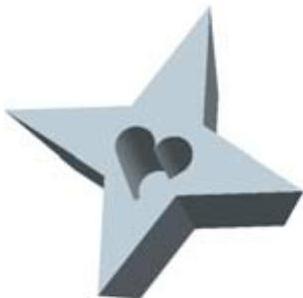

图4.8.41 转换成第一钣金壁

(1)选择978-7-111-48296-3-Chapter04-721.jpg功能选项卡978-7-111-48296-3-Chapter04-722.jpg下拉菜单中的978-7-111-48296-3-Chapter04-723.jpg命令。

(2)在系统弹出的“第一壁”操控板中单击978-7-111-48296-3-Chapter04-724.jpg按钮。

(3)在系统978-7-111-48296-3-Chapter04-725.jpg的提示下,按住Ctrl键,选取图4.8.42所示的切削特征的7个表面(包括一个底面、4个内表面和两个圆角表面)为壳体的移除面。

(4)输入钣金壁厚度值2.0,并按Enter键。

(5)单击978-7-111-48296-3-Chapter04-726.jpg按钮,完成转换钣金特征的创建。

Step7.用“转换”命令将图4.8.43a所示的钣金切开。

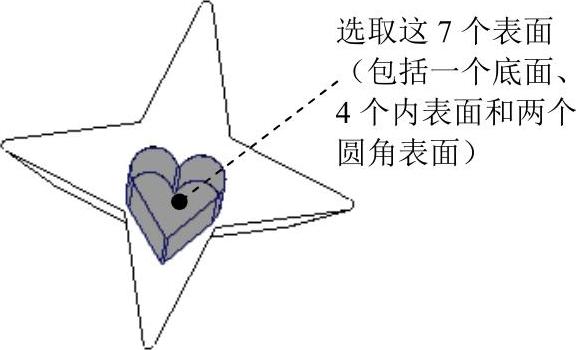

图4.8.42 选取要删除的曲面

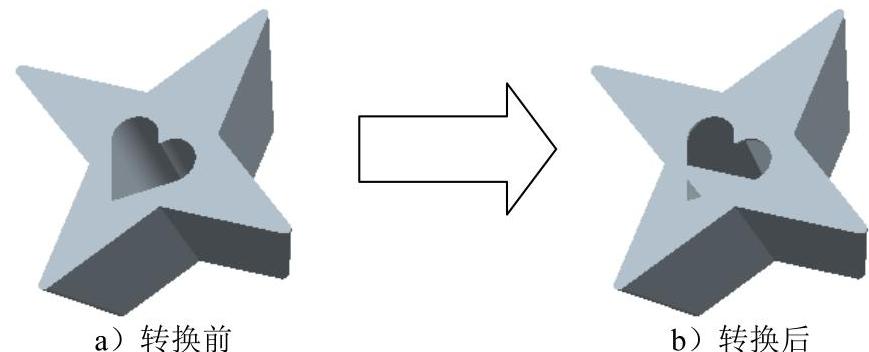

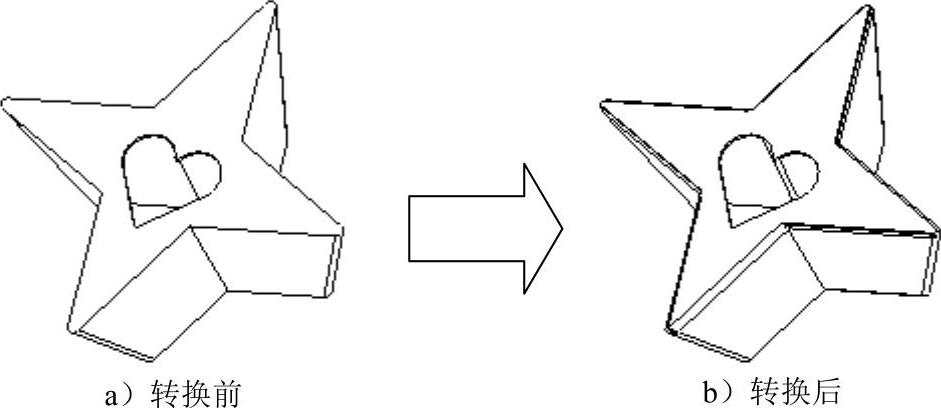

图4.8.43 用“转换”命令将钣金切开

(1)单击978-7-111-48296-3-Chapter04-729.jpg功能选项卡978-7-111-48296-3-Chapter04-730.jpg区域中的“转换”按钮978-7-111-48296-3-Chapter04-731.jpg

(2)建立边扯裂。在系统弹出的“转换”操控板中单击“边扯裂”按钮978-7-111-48296-3-Chapter04-732.jpg,系统弹出“边扯裂”操控板,同时提示978-7-111-48296-3-Chapter04-733.jpg,选取图4.8.44所示的15条边线为边扯裂,然后单击“边扯裂”操控板中的978-7-111-48296-3-Chapter04-734.jpg按钮。

(3)定义边折弯。在“转换”操控板中单击978-7-111-48296-3-Chapter04-735.jpg按钮,同时系统提示978-7-111-48296-3-Chapter04-736.jpg,按住Ctrl键,选取图4.8.45中的边线1、边线2为折弯线,单击“边折弯”操控板中的978-7-111-48296-3-Chapter04-737.jpg按钮。

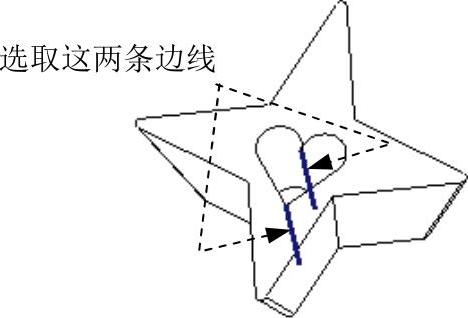

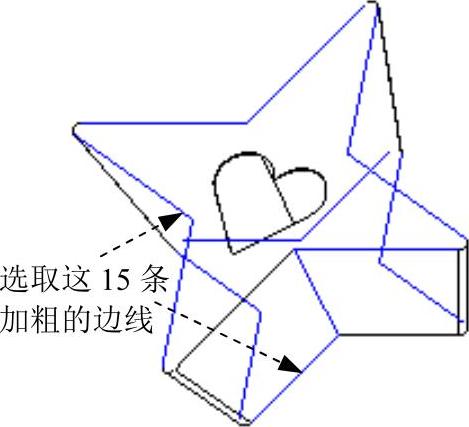

图4.8.44 选取边扯裂


图4.8.45 选取折弯线

(4)单击“转换”操控板中的978-7-111-48296-3-Chapter04-740.jpg按钮,完成转换。

Step8.创建图4.8.46所示的钣金展平。

(1)单击978-7-111-48296-3-Chapter04-741.jpg功能选项卡978-7-111-48296-3-Chapter04-742.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-743.jpg,此时系统弹出“展平”操控板。

(2)定义固定面。在系统978-7-111-48296-3-Chapter04-744.jpg的提示下,选取图4.8.47所示的表面为固定面。

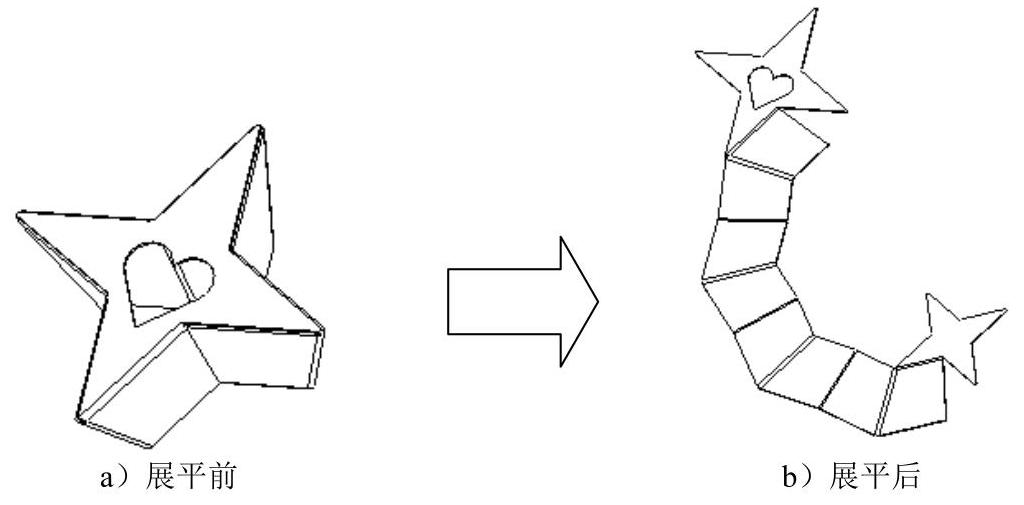

图4.8.46 将钣金展平

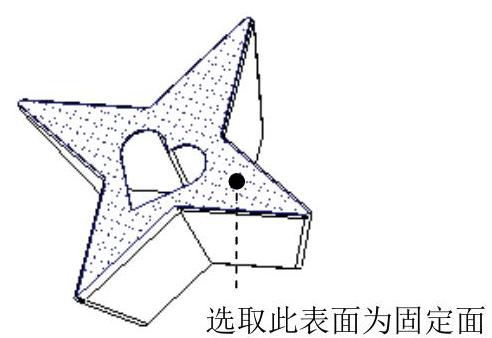

图4.8.47 选取固定面

(3)单击978-7-111-48296-3-Chapter04-747.jpg按钮,完成展平特征的创建。
