有些实体零件通过抽壳方式转换为钣金件后，由于其钣金壁是完全封闭的，所以并不能顺利地被展平。作为一个完整的钣金件，它必须最后能够被展平，因而实体零件通过抽壳方式转换为钣金件后，该钣金件并不是一个完整的钣金零件。可以添加转换（Conversion）特征，将封闭的钣金壁切开或产生裂缝，从而使封闭的钣金壁能顺利展开。例如，在图4.8.1a中，长方体实体零件通过抽壳方式转换为钣金件后，其钣金壁是完全封闭的（图4.8.1b），通过添加转换特征后，钣金件四周产生了裂缝（图4.8.1c），这样该钣金件便可顺利展开。

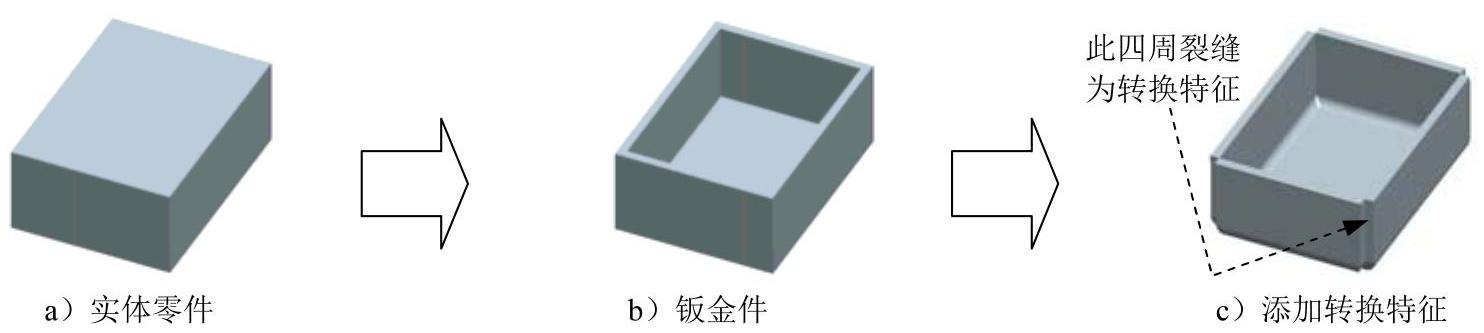

图4.8.1 转换特征

这里要注意扯裂（Rip）特征和转换（Conversion）特征的区别：扯裂特征可以通过绘制二维曲线或选择钣金件上的现有边来建立裂缝线；如果当裂缝线为三维曲线，并且无法在钣金件上直接选取边线来获得裂缝线时，则可利用转换特征，通过建立多个点并进行连接来获得裂缝线。

1.选取钣金转换命令

单击功能选项卡区域中的“转换”按钮。

2.“钣金件转换”对话框

执行钣金转换命令后，系统弹出图4.8.2所示的“转换”操控板。

(www.daowen.com)

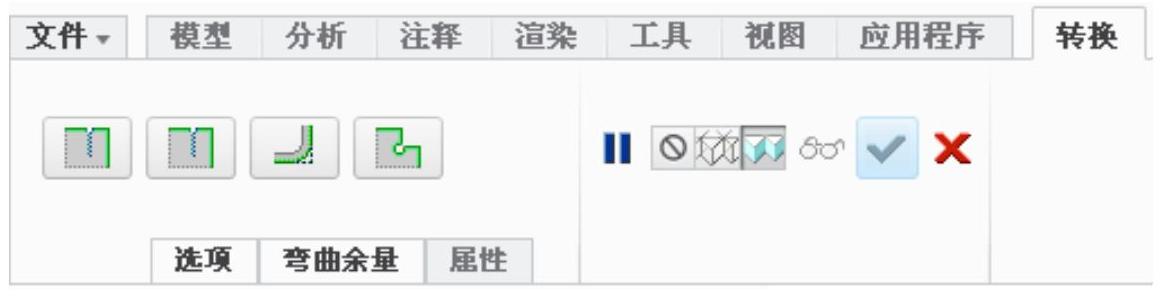

图4.8.2 “转换”操控板

图4.8.2所示的“转换”操控板中各元素的说明如下。

●（边扯裂）：沿着零件的边缘线建立扯裂几何，其定义方式与扯裂（Rip）特征相同。

●（扯裂连接）：连接钣金件上的顶点或是点止裂缝建立裂缝特征。

●（边折弯）：在钣金件的边缘建立折弯特征，其功能与边折弯（Edge Bend）相同。

注意：在此定义的折弯特征，系统将其折弯半径默认为厚度（Thickness），即钣金件的壁厚。

●（拐角止裂槽）：选择此项后，可以在钣金件适当的顶角上建立圆角或是斜圆形拐角止裂槽，其功能与拐角止裂槽（Corner Relief）特征相同。
