曲面扯裂（Surface Rip）的操作方法是将钣金件中无法展开的区域与钣金外边界线之间的曲面移除掉，以产生裂缝。下面以图4.4.8所示的模型为例，说明曲面扯裂展平的一般操作过程。

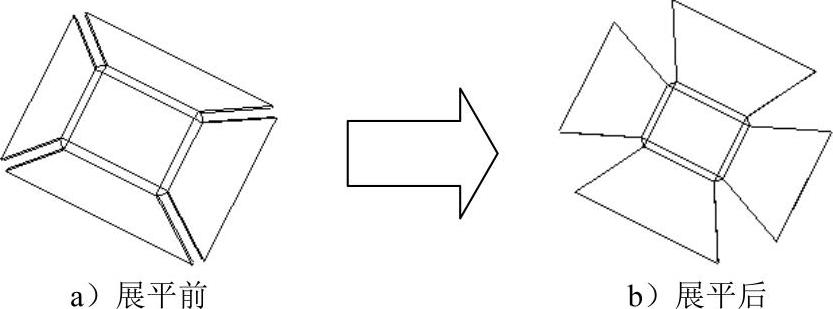

图4.4.8 曲面扯裂展平范例

Stage1.打开钣金模型

将工作目录设置至D:\creo3.4\work\ch04.04，打开文件surf_rip.prt。

Stage2.创建图4.4.9所示的曲面扯裂

Step1.单击功能选项卡区域下拉菜单中的命令，系统弹出“曲面扯裂”操控板。

Step2.在系统的提示下，按住Ctrl键，选取图4.4.10所示的4个圆弧面为要扯裂的面。

图4.4.9 曲面扯裂

(www.daowen.com)

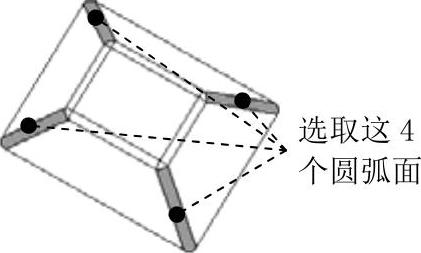

图4.4.10 选取要扯裂的曲面

Step3.单击“曲面扯裂”操控板中的按钮，完成曲面扯裂特征的创建。

Stage3.创建图4.4.11b所示的钣金展平

Step1.单击功能选项卡区域中的“展平”按钮，此时系统弹出“展平”操控板。

Step2.定义固定面。在系统的提示下，选取图4.4.12所示的表面为固定面。

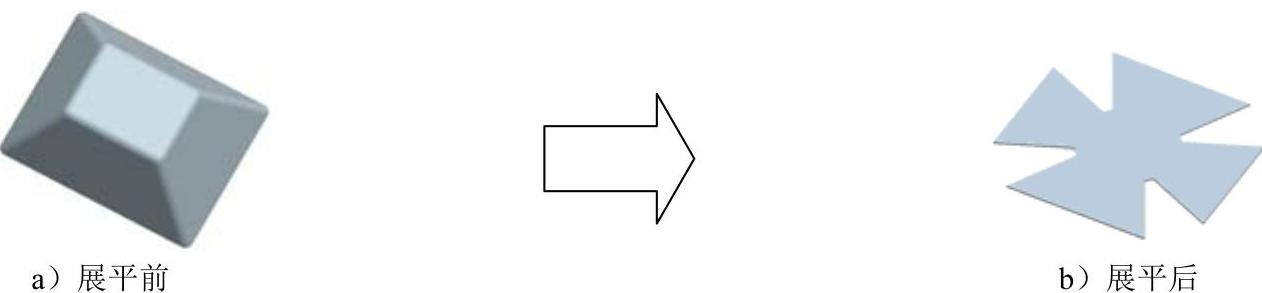

图4.4.11 展平钣金

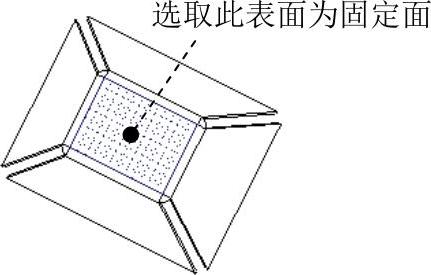

图4.4.12 选取固定面

Step3.单击按钮，完成展平特征的创建。
