展平变形区域实例三

在本范例中,我们将重点介绍采用第二种方式展平含变形曲面的钣金件,其操作方法如下。

Stage1.打开一个实体零件模型

将工作目录设置至D:\creo3.4\work\ch04.03,打开文件deform_area3.prt。

Stage2.将图4.3.12所示的实体零件转换成钣金零件

Step1.单击978-7-111-48296-3-Chapter04-417.jpg功能选项卡978-7-111-48296-3-Chapter04-418.jpg下拉菜单中的978-7-111-48296-3-Chapter04-419.jpg命令。

Step2.在系统弹出的“第一壁”操控板中单击978-7-111-48296-3-Chapter04-420.jpg按钮

Step3.在系统978-7-111-48296-3-Chapter04-421.jpg的提示下,选取图4.3.13所示的模型表面为驱动曲面。

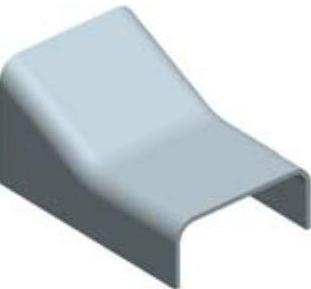

图4.3.12 实体零件模型

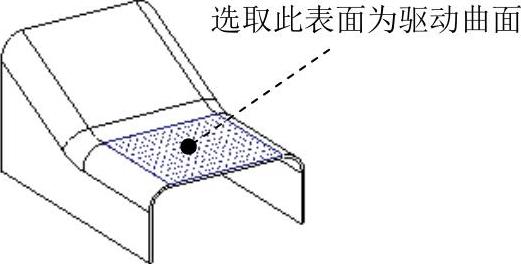

图4.3.13 选取驱动曲面

Step4.输入钣金壁厚度值2.0,并按Enter键。

Step5.单击978-7-111-48296-3-Chapter04-424.jpg按钮,完成转换钣金特征的创建。

Stage3.建立分割区域1

建立图4.3.14b所示的分割区域1,操作方法如下。

Step1.单击978-7-111-48296-3-Chapter04-425.jpg功能选项卡978-7-111-48296-3-Chapter04-426.jpg区域中的978-7-111-48296-3-Chapter04-427.jpg按钮,系统弹出“分割区域”操控板。

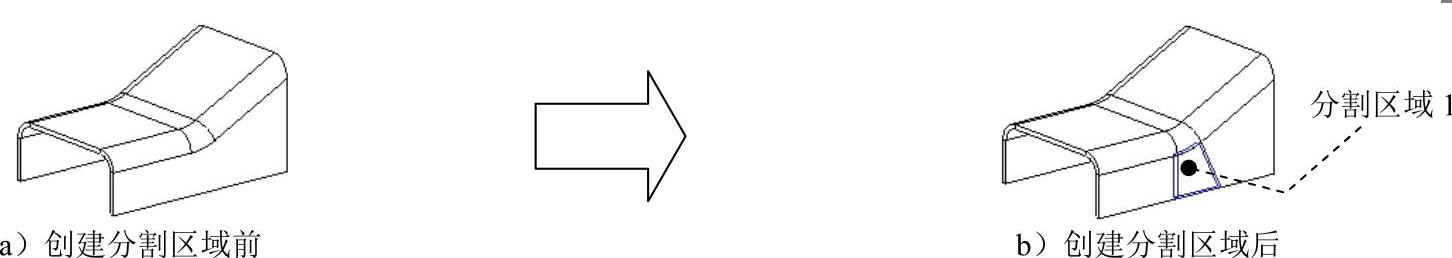

图4.3.14 分割区域1

Step2.设置草绘平面。在图形区右击,从系统弹出的快捷菜单中选择978-7-111-48296-3-Chapter04-429.jpg命令;选取图4.3.15所示的模型表面1为草绘平面,TOP基准平面为参考平面,方向为978-7-111-48296-3-Chapter04-430.jpg;单击978-7-111-48296-3-Chapter04-431.jpg按钮,此时系统进入草绘环境

Step3.绘制截面草图,详细操作步骤如下。

(1)单击工具栏中的“投影”按钮978-7-111-48296-3-Chapter04-432.jpg,然后选取图4.3.16所示的边线为投影边。

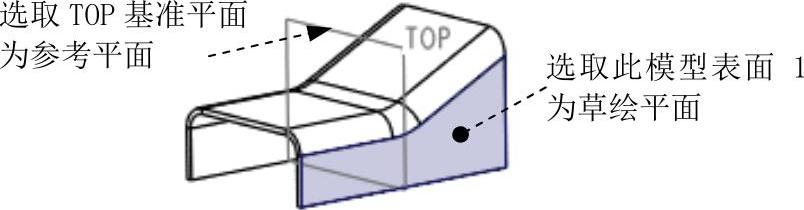

图4.3.15 设置草绘平面

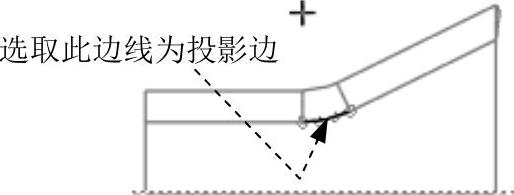

图4.3.16 选取投影边

(2)绘制图4.3.17所示的两条直线,并分别将两条直线建立垂直约束。(www.daowen.com)

(3)绘制图4.3.18所示的直线3,封闭截面草图,然后单击978-7-111-48296-3-Chapter04-435.jpg按钮。

Step4.单击“分割区域”操控板中的978-7-111-48296-3-Chapter04-436.jpg按钮,完成分割区域1的创建。

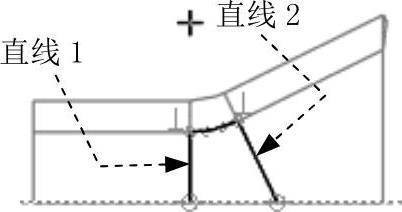

图4.3.17 绘制直线1和直线2

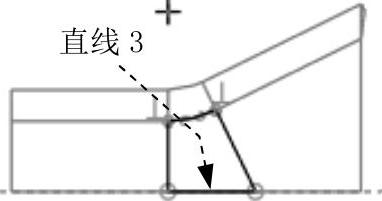

图4.3.18 绘制直线3

Stage4.建立分割区域2

参考Stage3的方法,在钣金件的另一侧面建立图4.3.19b所示的分割区域2。


图4.3.19 分割区域2

Stage5.展平钣金件

将钣金件展平(图4.3.20),操作方法如下。

Step1.单击978-7-111-48296-3-Chapter04-440.jpg功能选项卡978-7-111-48296-3-Chapter04-441.jpg区域中的“展平”按钮978-7-111-48296-3-Chapter04-442.jpg,此时系统弹出“展平”操控板。

Step2.选择固定面。在系统978-7-111-48296-3-Chapter04-443.jpg的提示下,选取图4.3.21所示的模型表面为固定面。

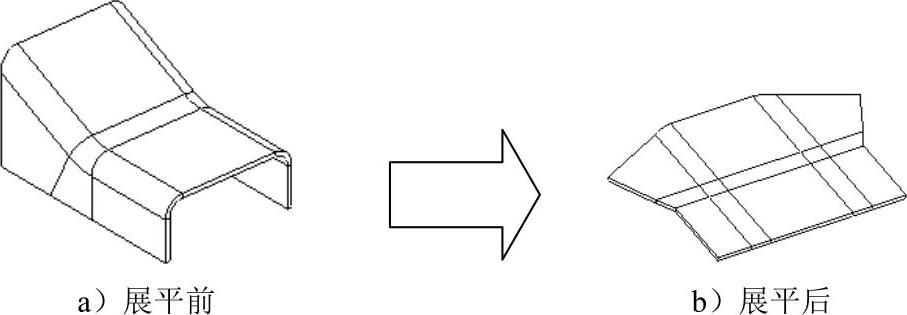

图4.3.20 钣金件展平

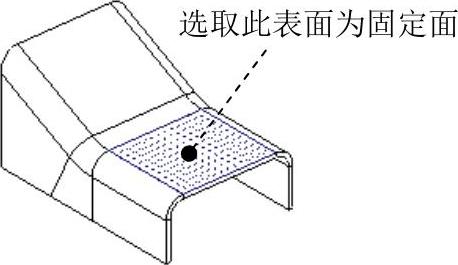

图4.3.21 选取固定面

Step3.选择变形曲面。单击978-7-111-48296-3-Chapter04-446.jpg按钮,此时可以看到系统自动选取了图4.3.22所示的两个曲面;然后在系统弹出的界面中单击978-7-111-48296-3-Chapter04-447.jpg下的文本框,按住Ctrl键,再选取图4.3.23所示的两个变形区域为变形曲面。

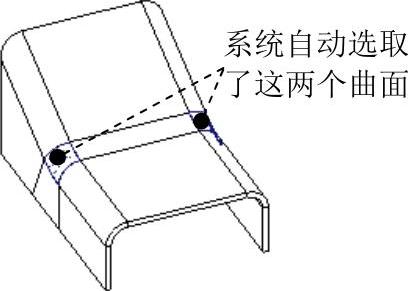

图4.3.22 系统自动选取了两个曲面

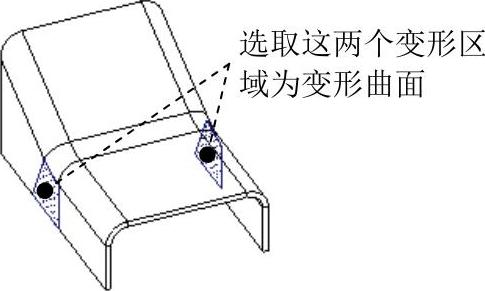

图4.3.23 选取变形曲面

Step4.单击“展平”操控板中的978-7-111-48296-3-Chapter04-450.jpg按钮,预览所创建的展平特征;然后单击978-7-111-48296-3-Chapter04-451.jpg按钮,完成展平特征的创建。
